Обзор и тестирование материнской платы ASUS TUF Gaming B850-Plus WiFi


Почти год назад компания AMD представила очередной набор процессоров в исполнении AM5 и, соответственно, новый набор чипсетов для них — 800-й серии. Само собой, в рамках платформы AM5 материнские платы и процессоры в обе стороны совместимы между собой, за исключением разве что некоторых ограничений, касающихся процессоров серии 8000G. В этом материале мы познакомимся со среднебюджетной материнской платой, в основе которой находится чипсет AMD B850 и которая поддерживает все три существующих на момент публикации материала поколения процессоров Ryzen — 7000-й, 8000-й и 9000-й серий. Не без ограничений, но такова суть платформы AMD в целом.

Стоимость ASUS TUF Gaming B850-Plus WiFi в рознице на момент публикации материала составляет от 24000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


ASUS TUF Gaming B850-Plus WiFi поставляется в коробке с обновлённым дизайном в чёрно-сером цвете. На фронтальной стороне коробки размещено немного информации о плате в виде логотипов поддерживаемых технологий, но уже нет изображения самой платы.

На обратной стороне коробки присутствует изображение платы, а вокруг достаточно подробно расписаны технические характеристики. Отдельно производитель выделяет поддержку PCIe 5.0 для основного слота и одного M.2 разъёма; новую систему креплений M.2 SSD, видеокарты и антенны модуля беспроводной связи; наличие Wi-Fi 7 модуля и 2,5 Гбит/с проводной сети; обновлённую программную составляющую, отвечающую за работу системы охлаждения — Fan Xpert 4.

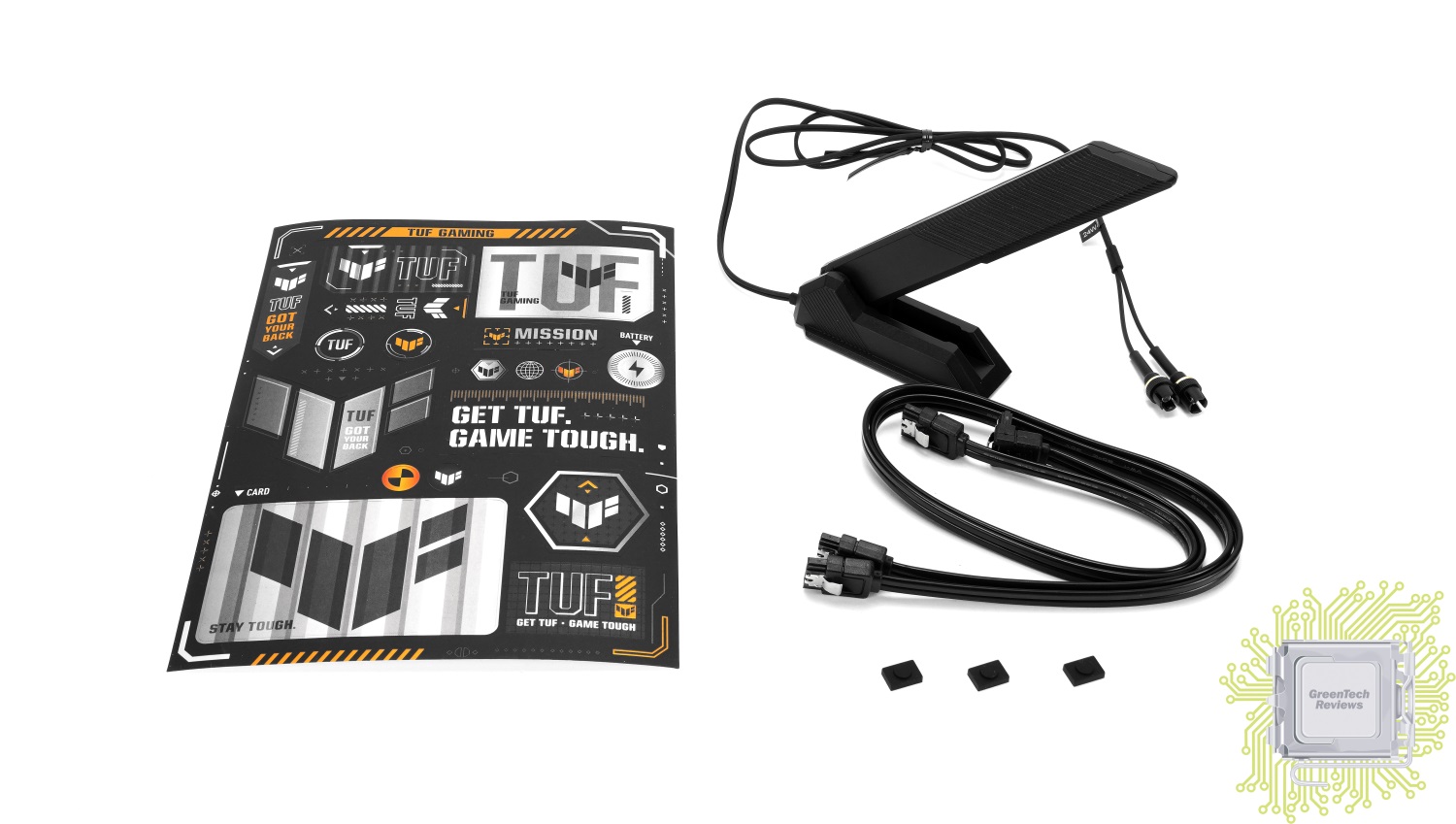

Комплект поставки минимальный — набор фирменных наклеек, антенна Wi-Fi модуля, два SATA кабеля, проставки для M.2 SSD, необходимые для поддержки односторонних накопителей.

Дизайн материнских плат TUF различается от модели к модели. В нашем случае — это чёрно-серая цветовая схема с редкими жёлтыми вставками. В основе лежит 8-слойная печатная плата чёрного цвета. Изменений относительно предшествующей модели множество, хотя на первый взгляд функционал похож. Это касается не только дизайна, но и набора тех или иных интерфейсов.

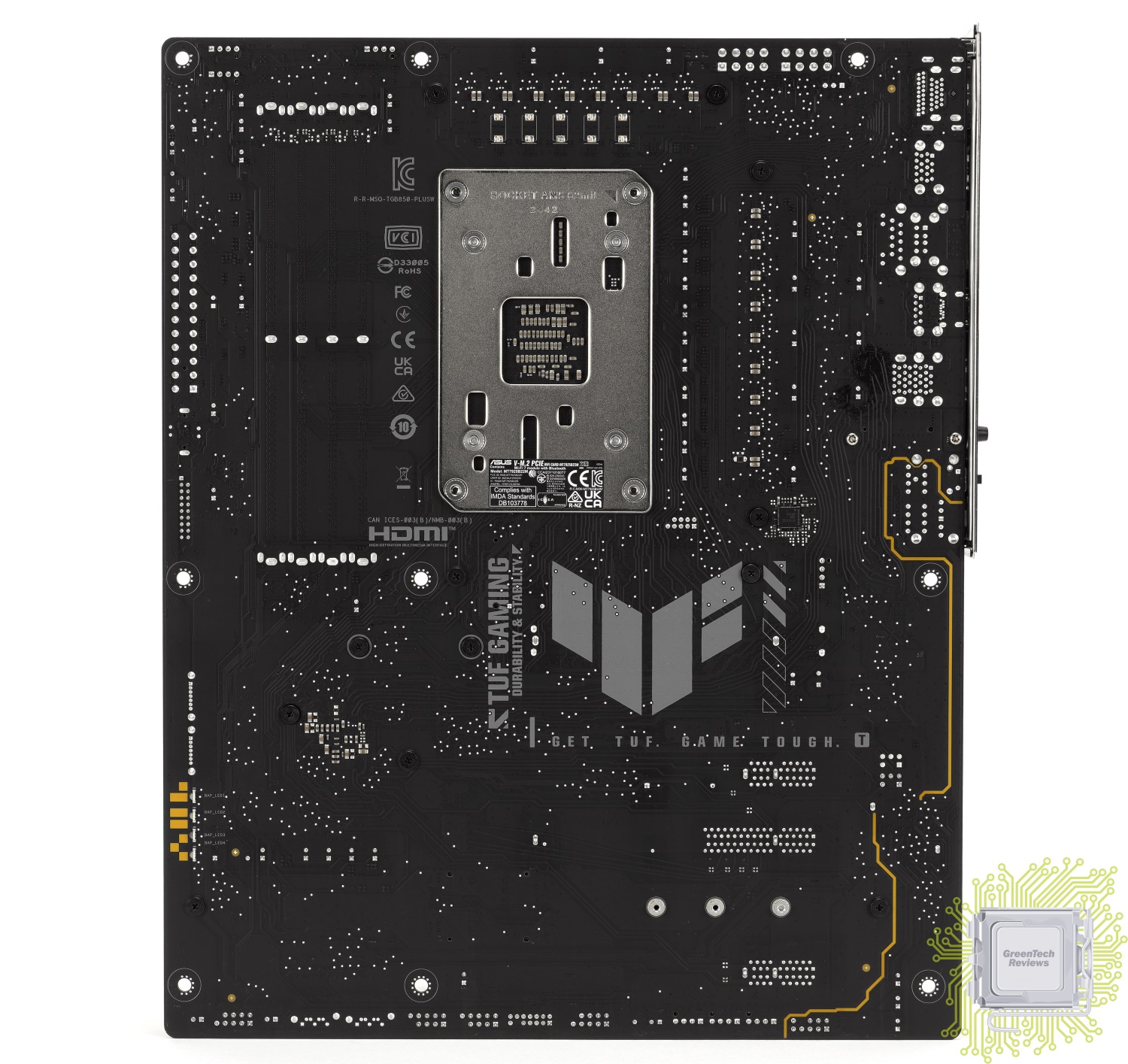

Плата с обратной стороны. Ничего примечательного для нас почти нет. Об это «почти» — чуть позже.

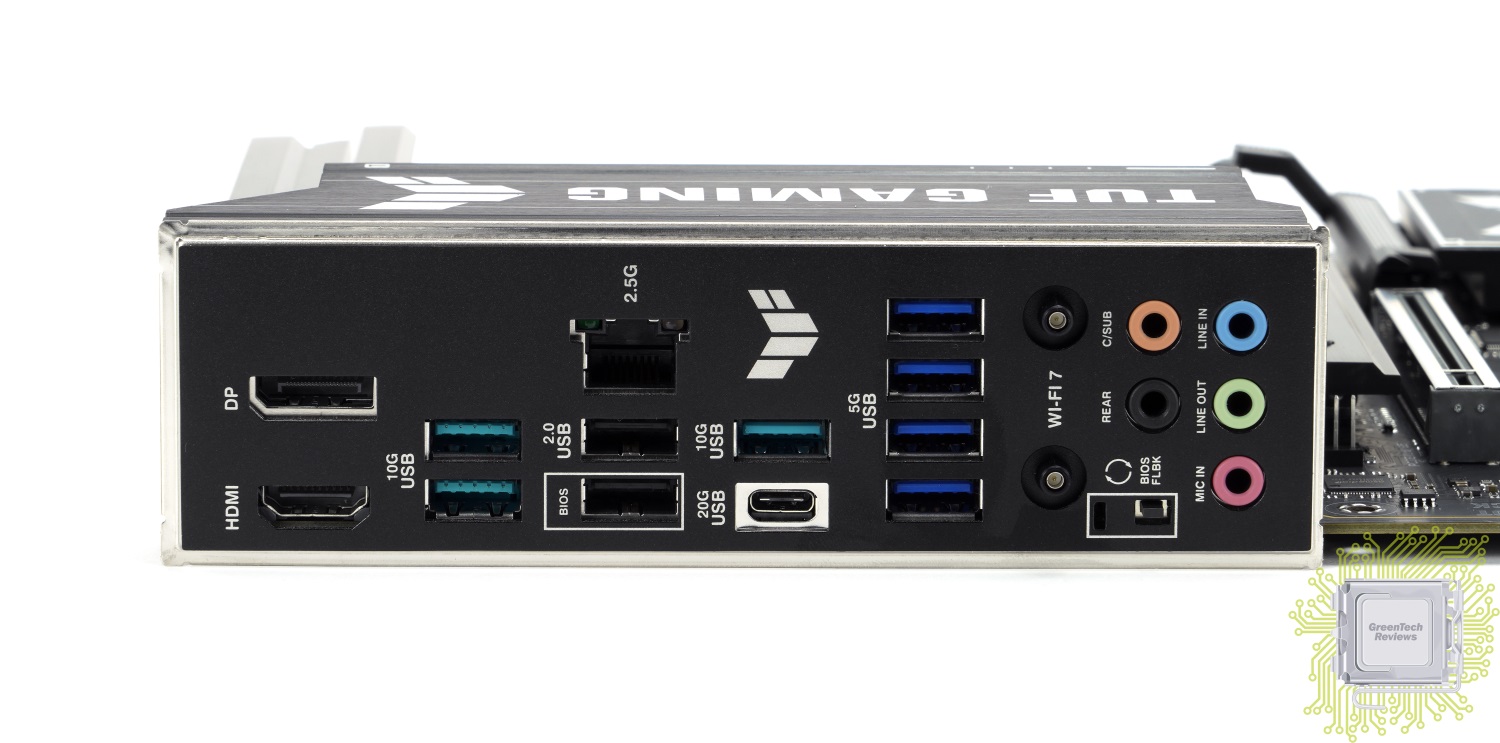

На панели ввода/вывода нам доступны:
— HDMI видео выход (2.1, макс. 4K 60 Гц);
— DisplayPort видео выход (1.4, макс. 8K 30 Гц);
— один USB Type-C 3.2 Gen2x2 20 Гбит/с;
— два USB 2.0 Type-A порта;
— четыре USB 3.2 Gen1 Type-A порта (5 Гбит/с);
— три USB 3.2 Gen2 Type-A порта (10 Гбит/с);
— сетевой порт RJ-45 (2,5 Гбит/с, Realtek);
— разъём для подключения антенны (160 МГц);
— пять аудио разъёмов 3.5 мм;
— кнопка обновления/восстановления BIOS — BIOS Flashback.

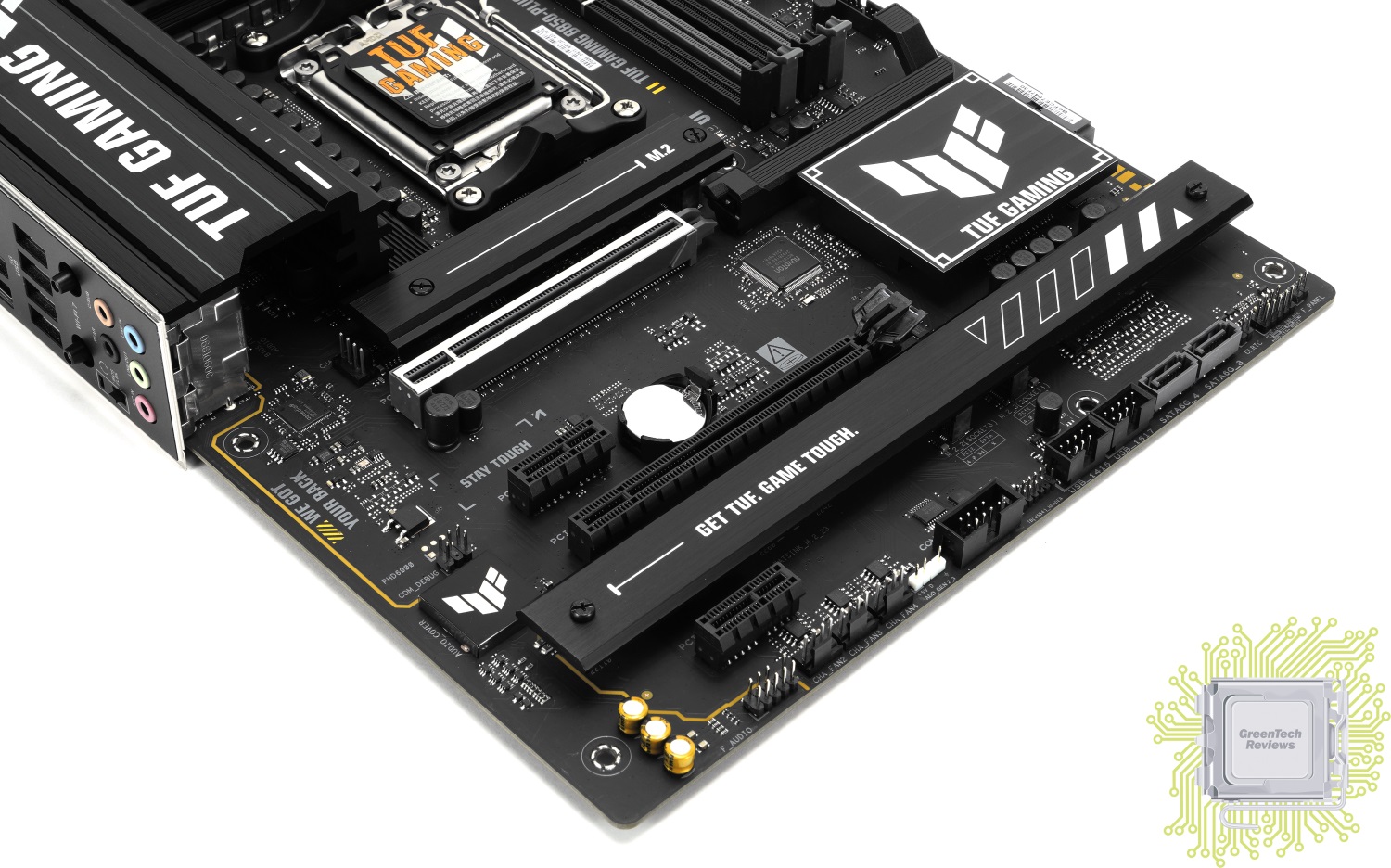

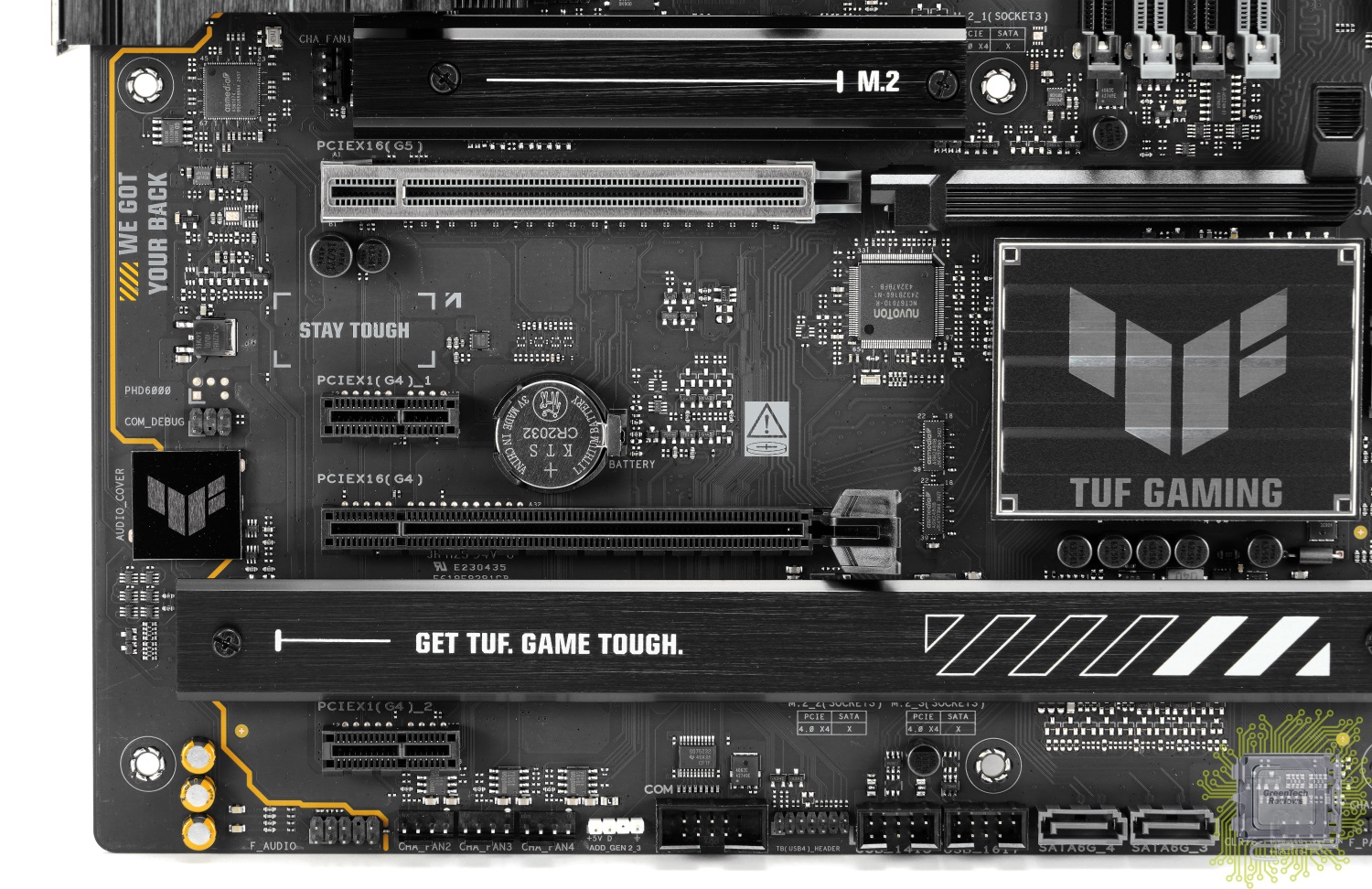

Для установки видеокарт и иных плат расширения нам доступны:
— один x16 слот от процессора (при использовании процессоров серий 9000 и 7000 — Gen5 x16; при использовании процессоров серии 8000 — Gen4 x8/x4*);
*зависит от конкретного ЦП;

— один x16 слот от чипсета (работает максимум в режиме Gen4 x4, а также он будет отключён, если будет задействован разъём M.2_3);
— два x1 слота (Gen4).

Защёлка основного PCIe слота получила новый дизайн — теперь механических частей стало минимум, а использовать её стало ещё удобнее.

Звуковая подсистема построена на базе аудио кодека Realtek ALC1220P.

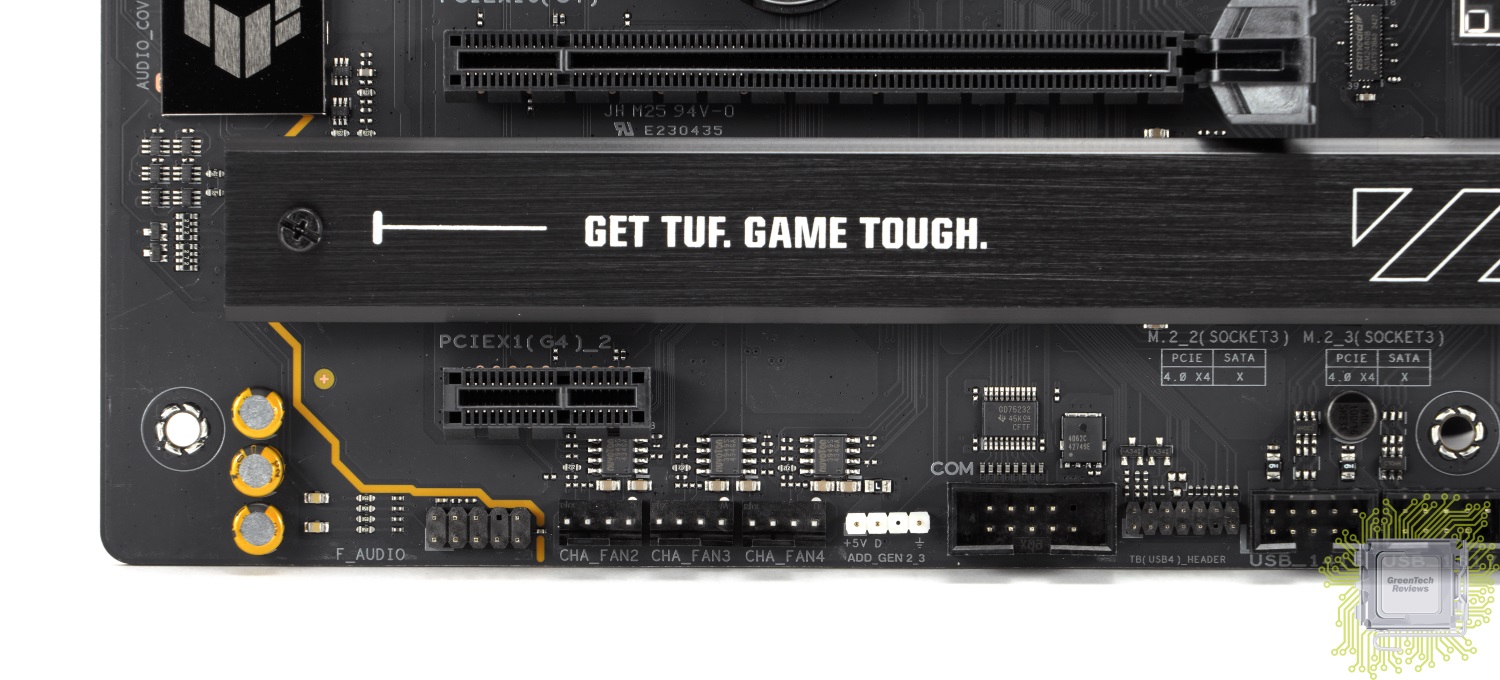

Снизу платы размещены разъёмы для подключения аудио панели корпуса, платы расширения Thunderbolt 4, тройки вентиляторов с 3/4-контактными кабелями питания, COM-порта и одного ARGB устройства.

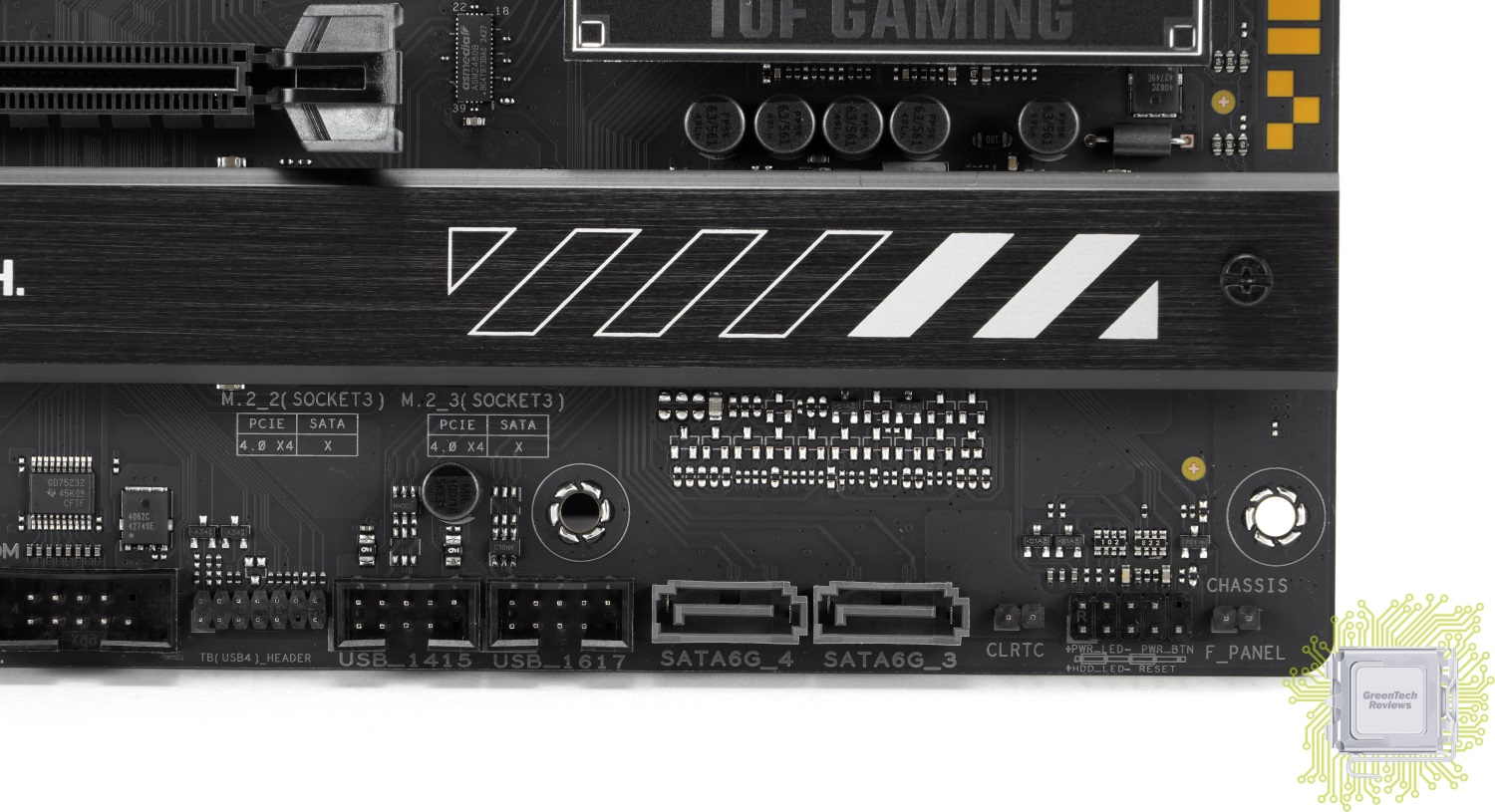

Правее находятся разъёмы для подключения четырёх USB 2.0 портов, два SATA порта, контакты для сброса настроек (Clear CMOS), контакты для подключения датчика вскрытия корпуса и набор контактов для подключения передней панели корпуса.

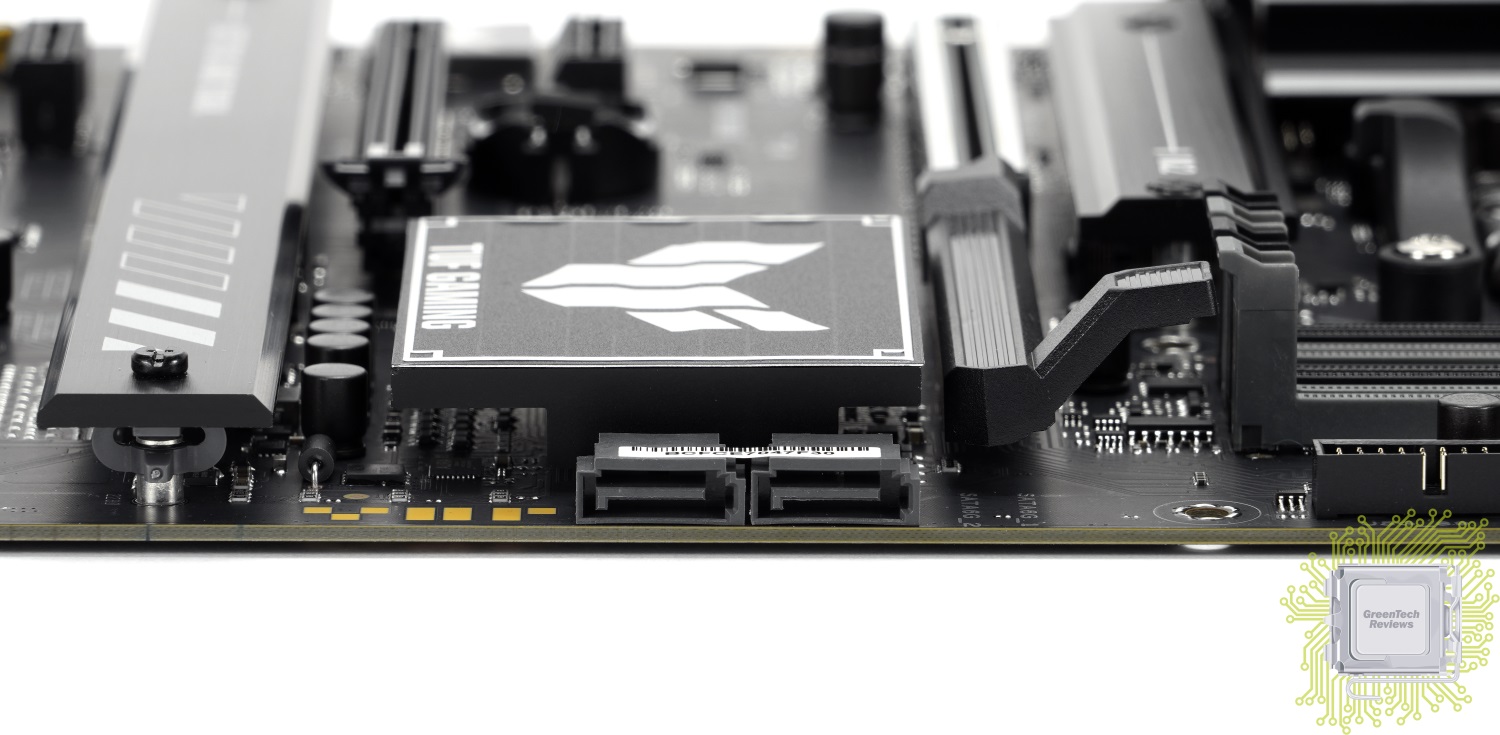

Ещё два SATA порта расположены в привычном для них месте.

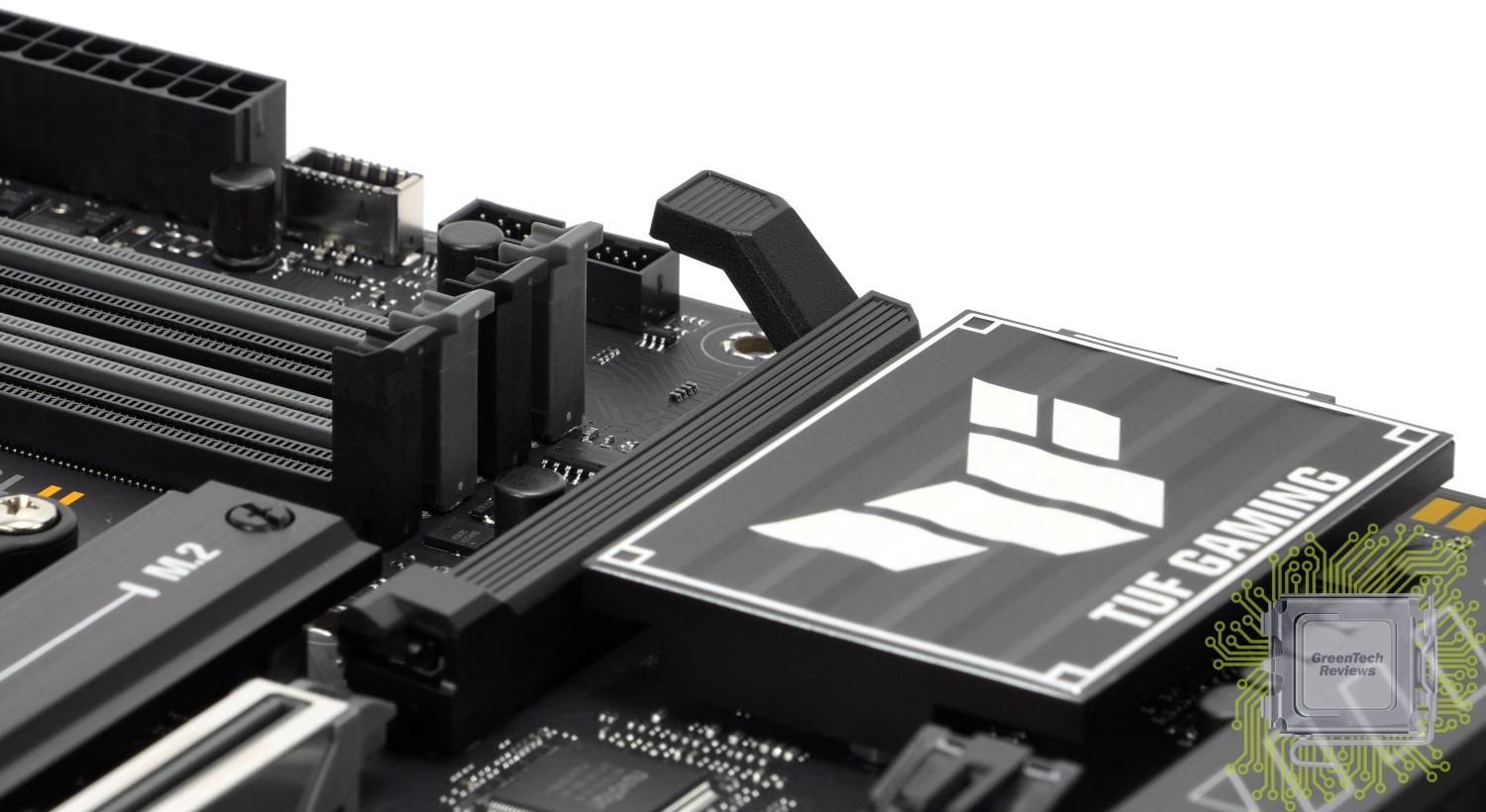

Рядом с разъёмом основного питания платы производитель разместил разъём для подключения высокоскоростного USB Type-C порта (10 Гбит/с) фронтальной панели корпуса и пары стандартных USB 3.2 Gen1 портов. Правее нашлось место ещё для двух разъёмов для ARGB лент и набора светодиодов, которые заменяют POST коды — по ним можно определить проблему при включении, если она вызвана процессором, памятью, видеокартой или загрузочным диском.

В этом же углу платы находятся два 4-контактных разъёмов для вентиляторов, а чуть поодаль от них — ещё один подобный разъём для подключения помпы СЖО (или вентилятора).

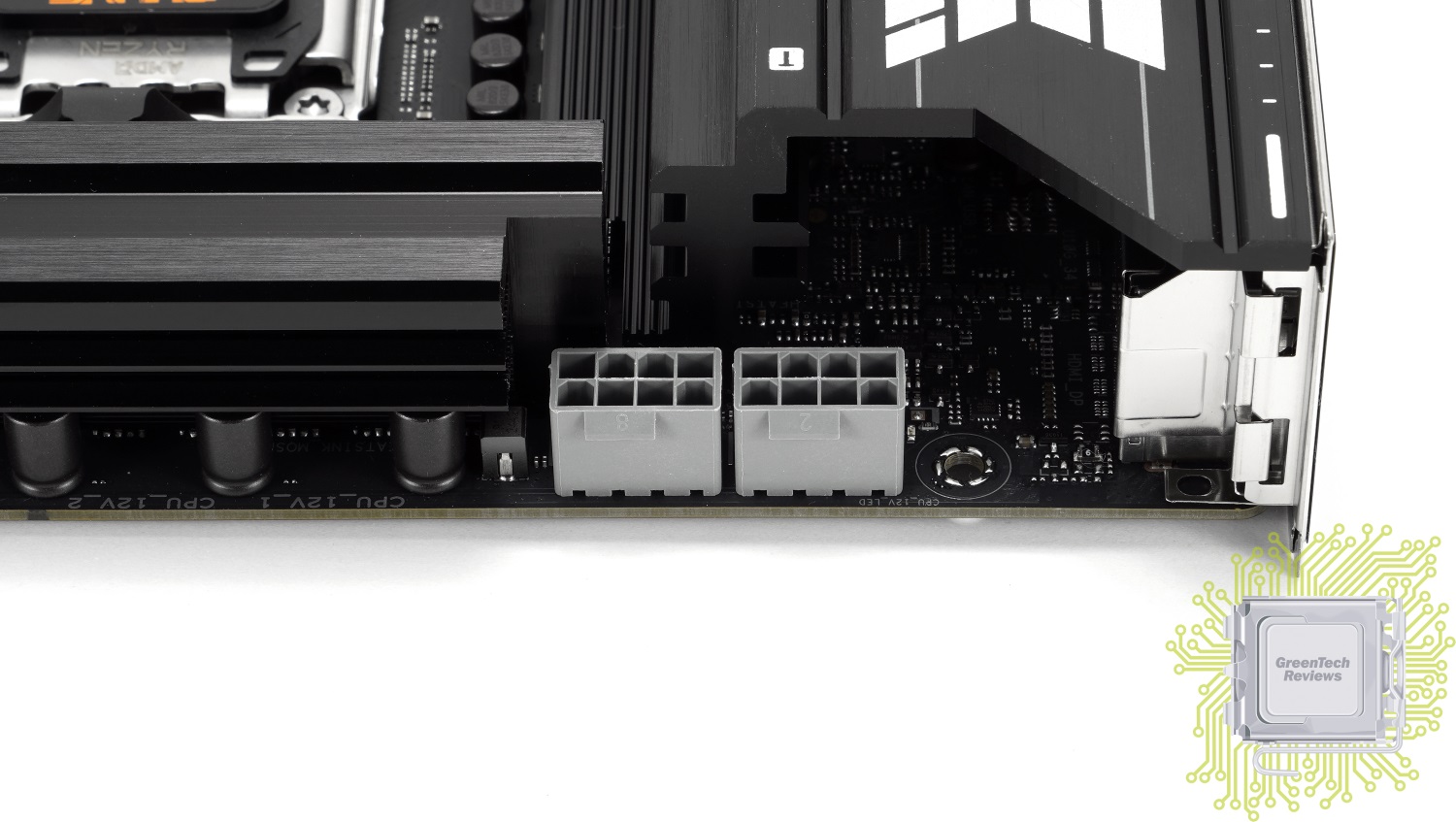

Для питания процессора реализовано два 8-контактных разъёма.

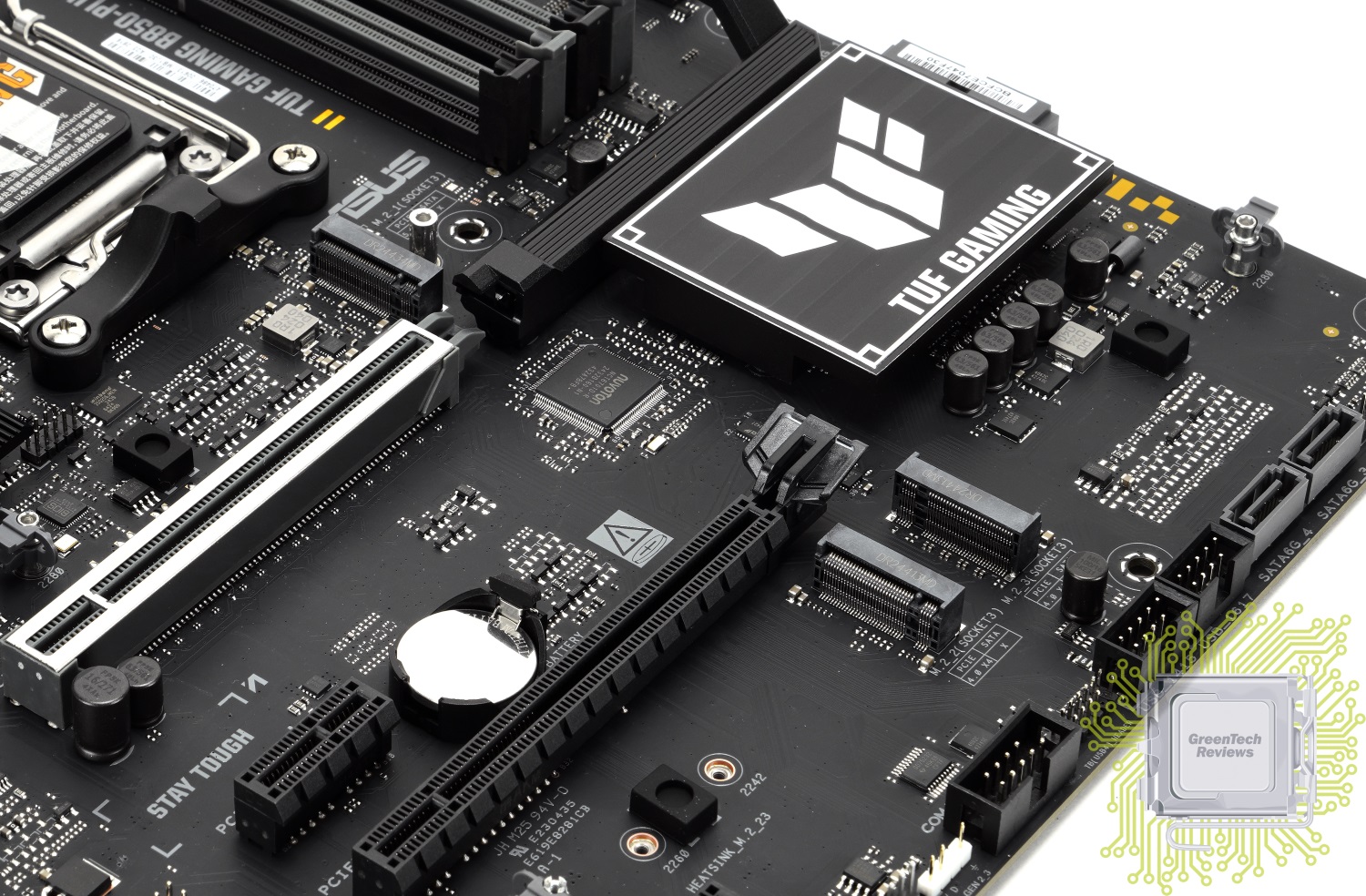

Все три устанавливаемые SSD-накопители формата M.2 можно охлаждать предустановленными радиаторами.

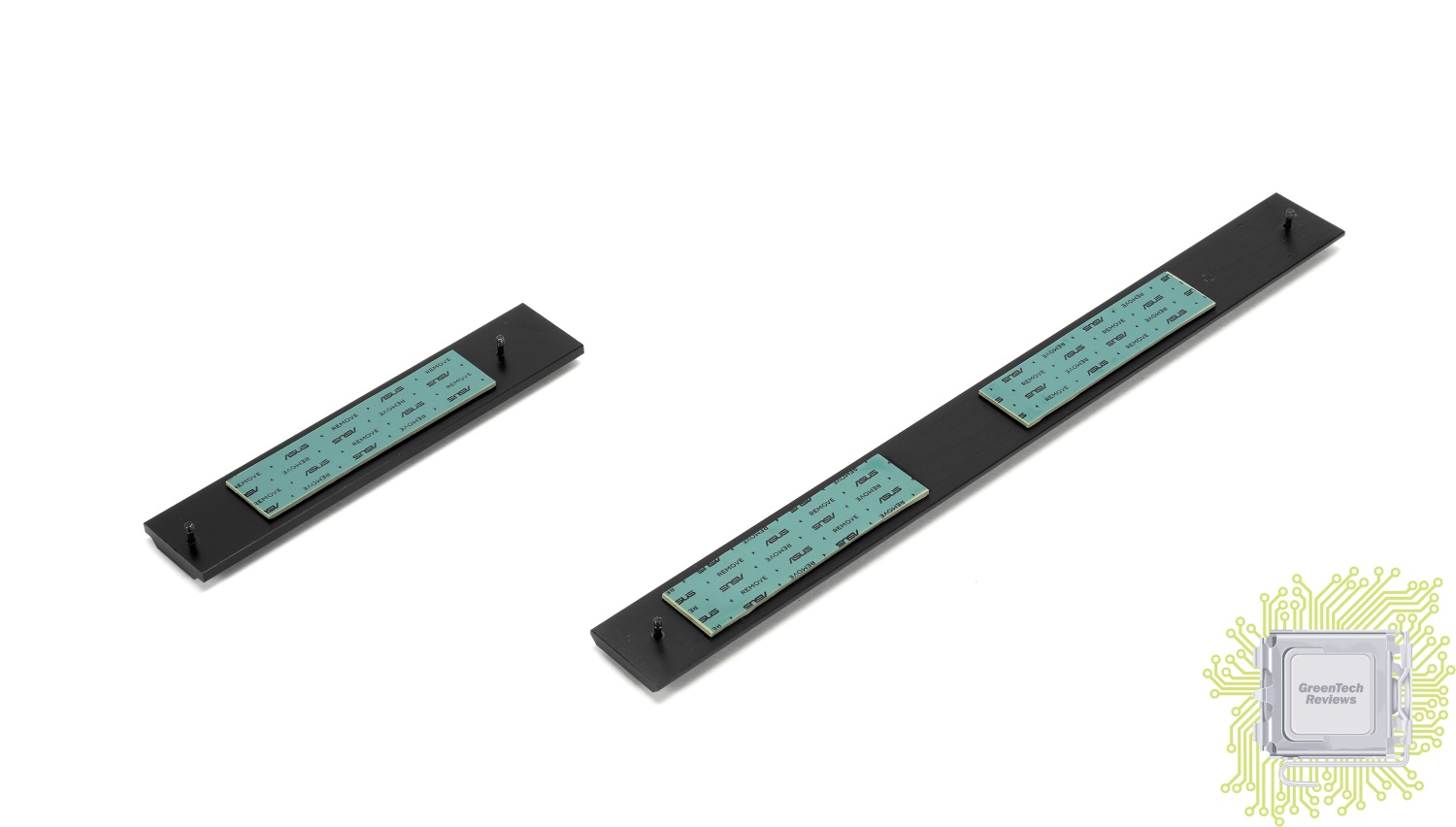

Соприкасаются радиаторы с накопителями при помощи термопрокладок.

M.2_1: от процессора и находится рядом с процессором — поддерживает формат SSD 2280, режим работы PCIe 5.0 x4 при использовании процессоров серий 9000 и 7000 или же PCIe 4.0 x4 при использовании процессоров серии 8000.
M.2_2: от процессора и находится внизу платы возле второго PCIe x16 слота — поддерживает формат SSD 2242/2260/2280/22110, режим работы PCIe 4.0 x4 при использовании процессоров серий 9000 и 7000 или же PCIe 4.0 x4/x2 при использовании процессоров серии 8000 в зависимости от процессора.
M.2_2: от чипсета и находится внизу платы возле чипсета — поддерживает формат SSD 2280, режим работы PCIe 4.0 x4. Но если установить в него SSD, то слот PCIEX16(G4) будет недоступен.

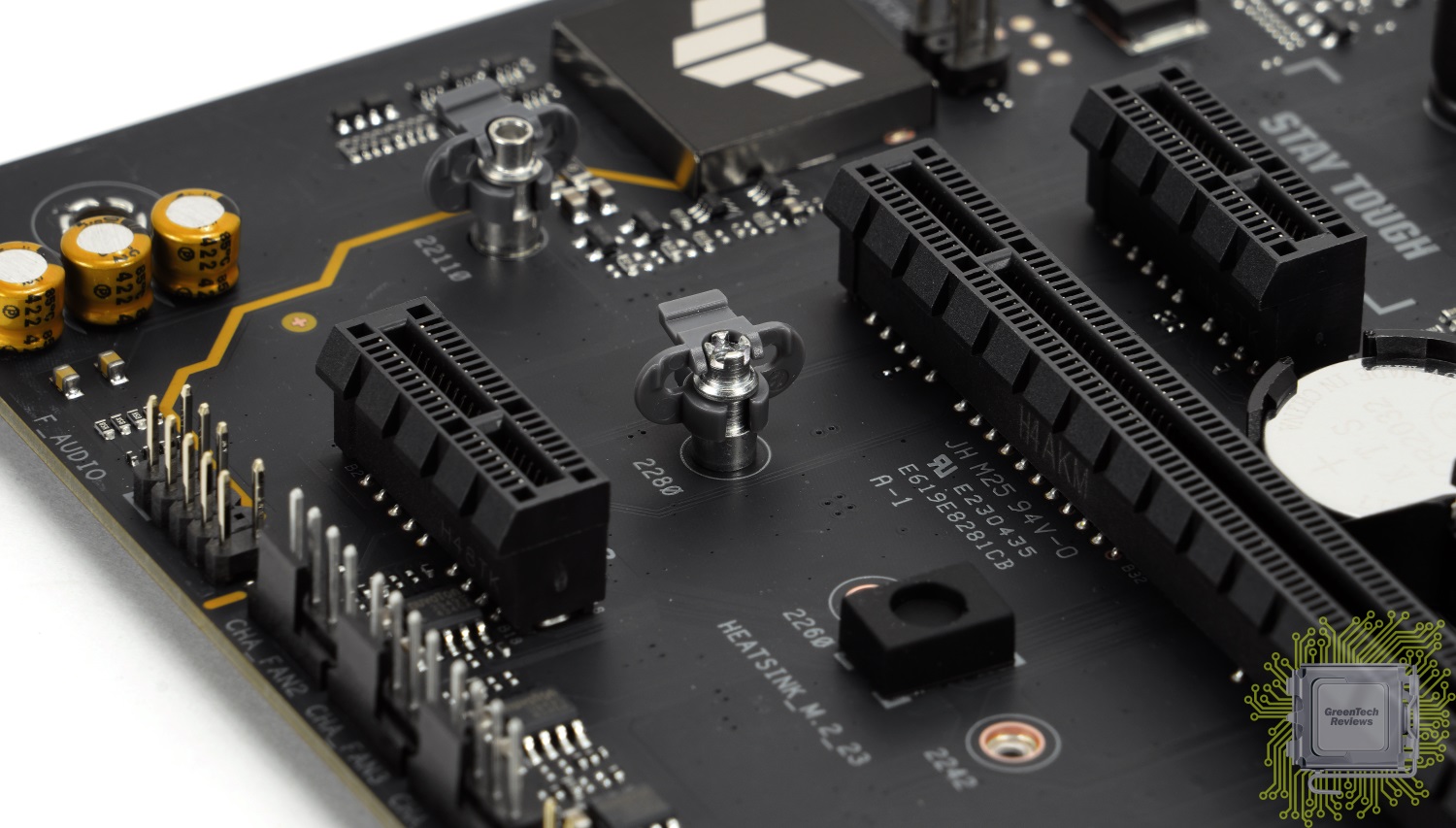

Система креплений самих SSD — пластиковые фиксаторы на металлических стойках, к которым прикручиваются радиаторы.

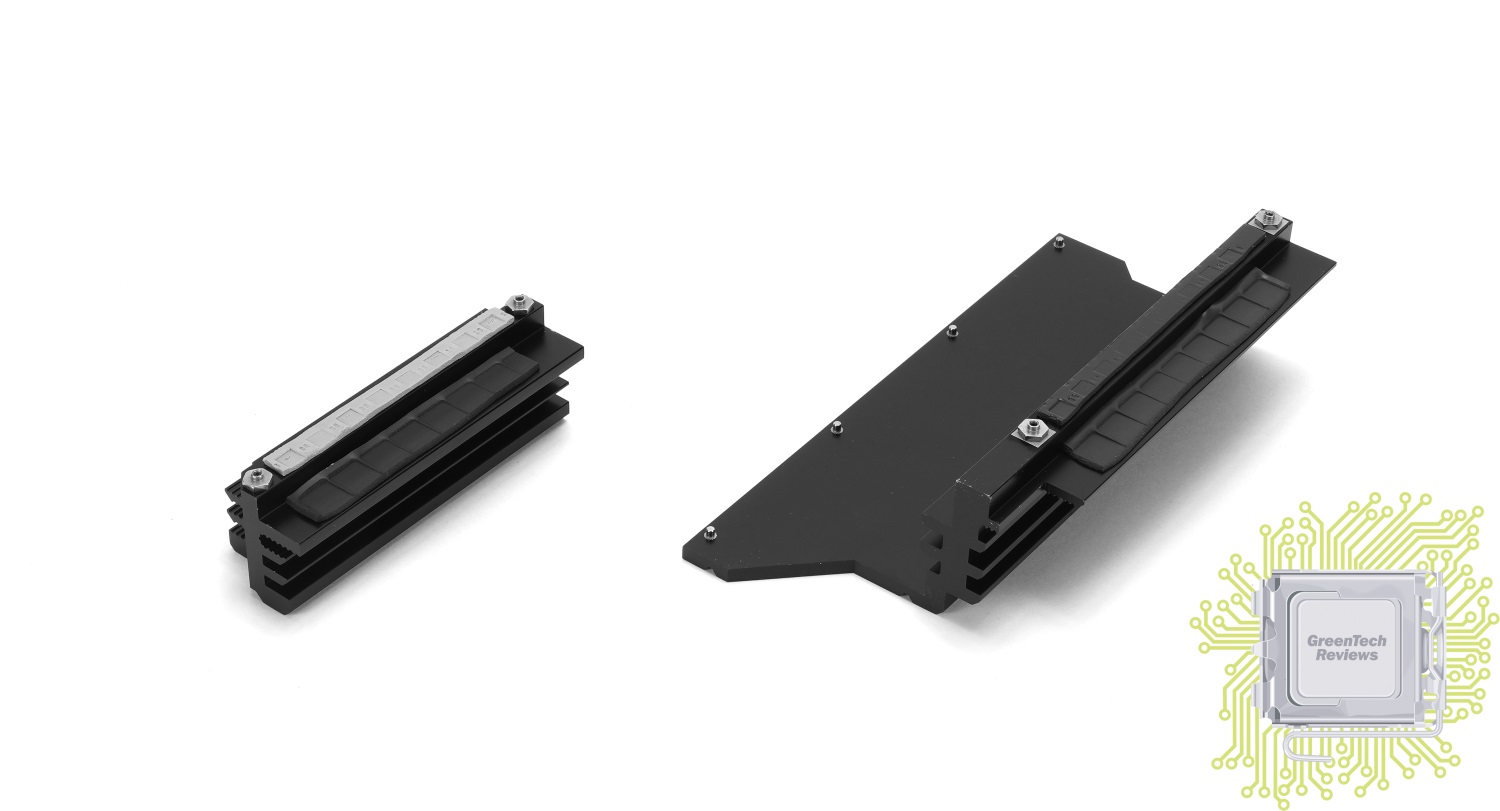

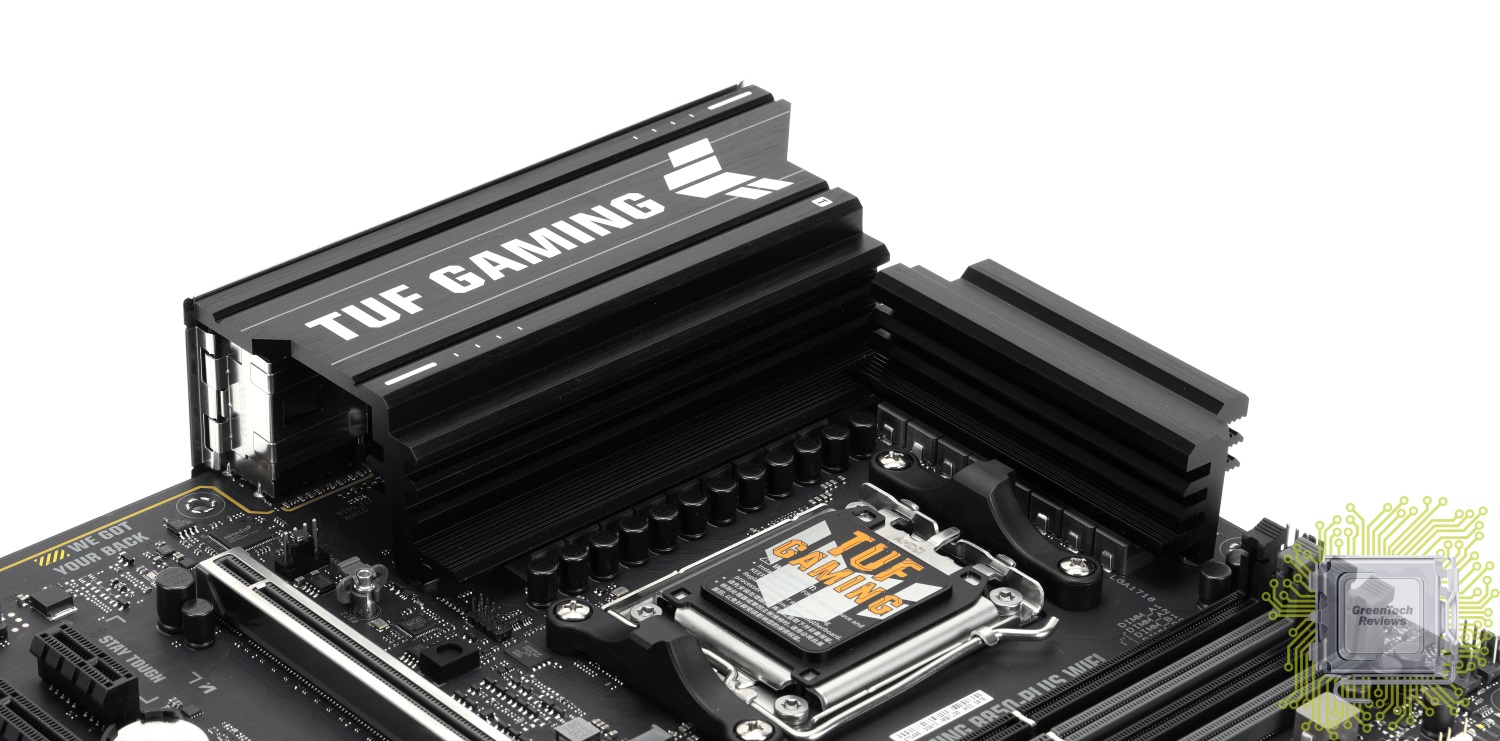

Система охлаждения подсистемы питания состоит из радиаторов в виде двух массивных блоков разной формы.

Для отвода тепла используется пара термопрокладок для каждого радиатора.

Подсистема питания реализована по схеме 14+2+1 (Core + SoC + VDD_MISC). Все они набраны 80 А (пиковое значение 120 А) сборками AOZ53071QI производства Alpha & Omega. Работает всё это добро под управлением контроллеров Digi+ ASP2308GQW (ядра, SoC) и Richtek RT3672EE (VDD_MISC).

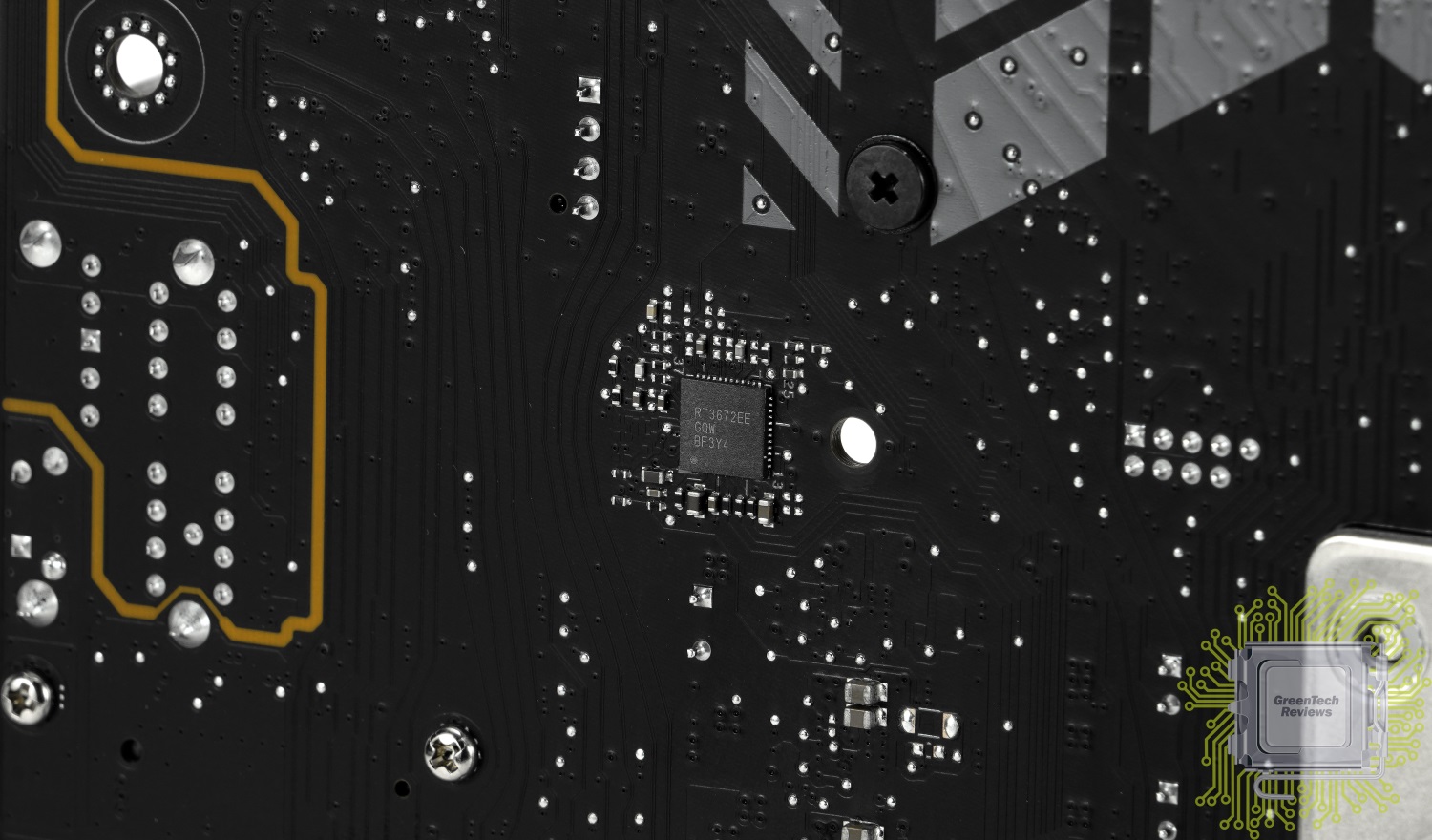

Последний и расположен на обратной стороне материнской платы.
