Обзор и тестирование материнской платы ASUS ROG Crosshair X870E Apex
ASUS ROG Crosshair X870E Apex — первая материнская плата линейки производителя Apex для процессоров AMD. Это не значит, что плата получилась как «первый блин комом» — наоборот, инженерам ASUS не занимать опыта в разработке столь профессиональных решений для профессиональных оверклокеров. К инженерам в данном случае никаких вопросов нет, а вот функциональные возможности этой платы сильно зависят от используемого процессора, что определено уже самой AMD.
Стоимость ASUS ROG Crosshair X870E Apex в рознице на момент публикации материала составляет от 72000 рублей в зависимости от торговой площадки и дополнительных акций.
Содержание:
1. Обзор платы, техническая часть
2. Тестирование, тепловизор, заключение
Дизайн коробки, в которой поставляется ASUS ROG Crosshair X870E Apex привычен для большинства материнских плат производителя серии ROG Crosshair/Maximus. Так как материнская плата характерна тёмной цветовой схемой, то и коробка выполнена в соответствующем стиле. На фронтальной стороне информации о плате почти нет — здесь можно найти название модели, а также несколько стандартных логотипов.
На обратной стороне коробки производитель разместил изображение материнской платы, основные технические характеристики и выделил ключевые особенности – готовность к сборке ПК для использования ИИ; только два разъёма для модулей памяти для достижения максимально возможных показателей производительности; специальную рамку с вентилятором для охлаждения модулей памяти; систему безвинтовой фиксации основного M.2 разъёма — M.2 Q-Release.

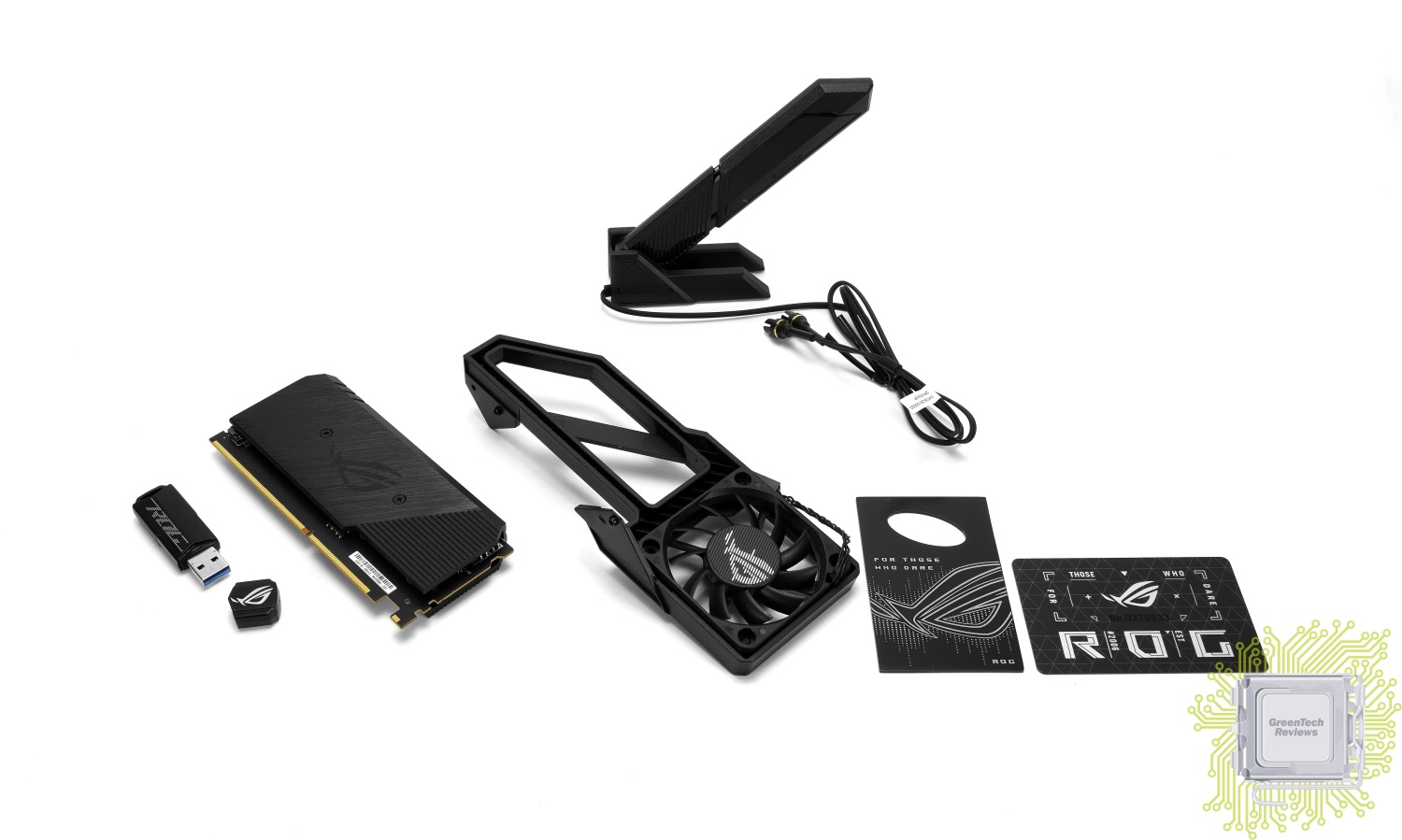

Комплект поставки скромный. И даже может озадачить некоторых потенциальных владельцев этой платы. Из бумажных составляющих — руководство пользователя с обновлённым дизайном и набор фирменных наклеек.
Далее уже то, что точно потребуется при сборке ПК:
— флешка с ПО;
— модуль DIMM.2;
— внешняя антенна Wi-Fi модуля;
— металлическая открывалка;

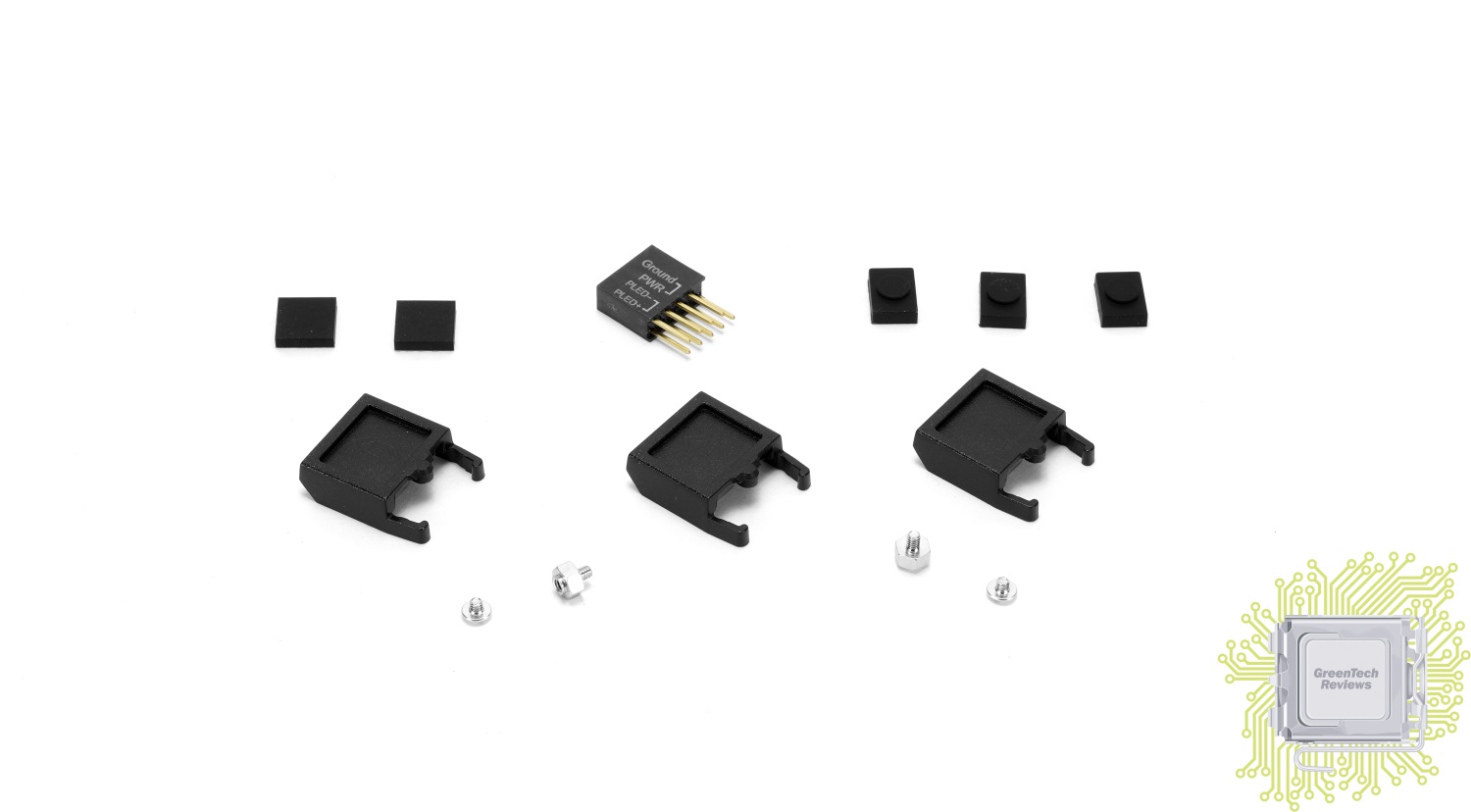

— фиксаторы и винты для M.2 SSD;
— резиновые проставки для односторонних M.2 SSD;
— переходник для подключения проводов передней панели корпуса.
SATA кабели, RGB переходники, внешние датчики температуры и плата ROG Hyper M.2 остались в прошлом. Поддержки модуля ROG True Voltician нет в целом.

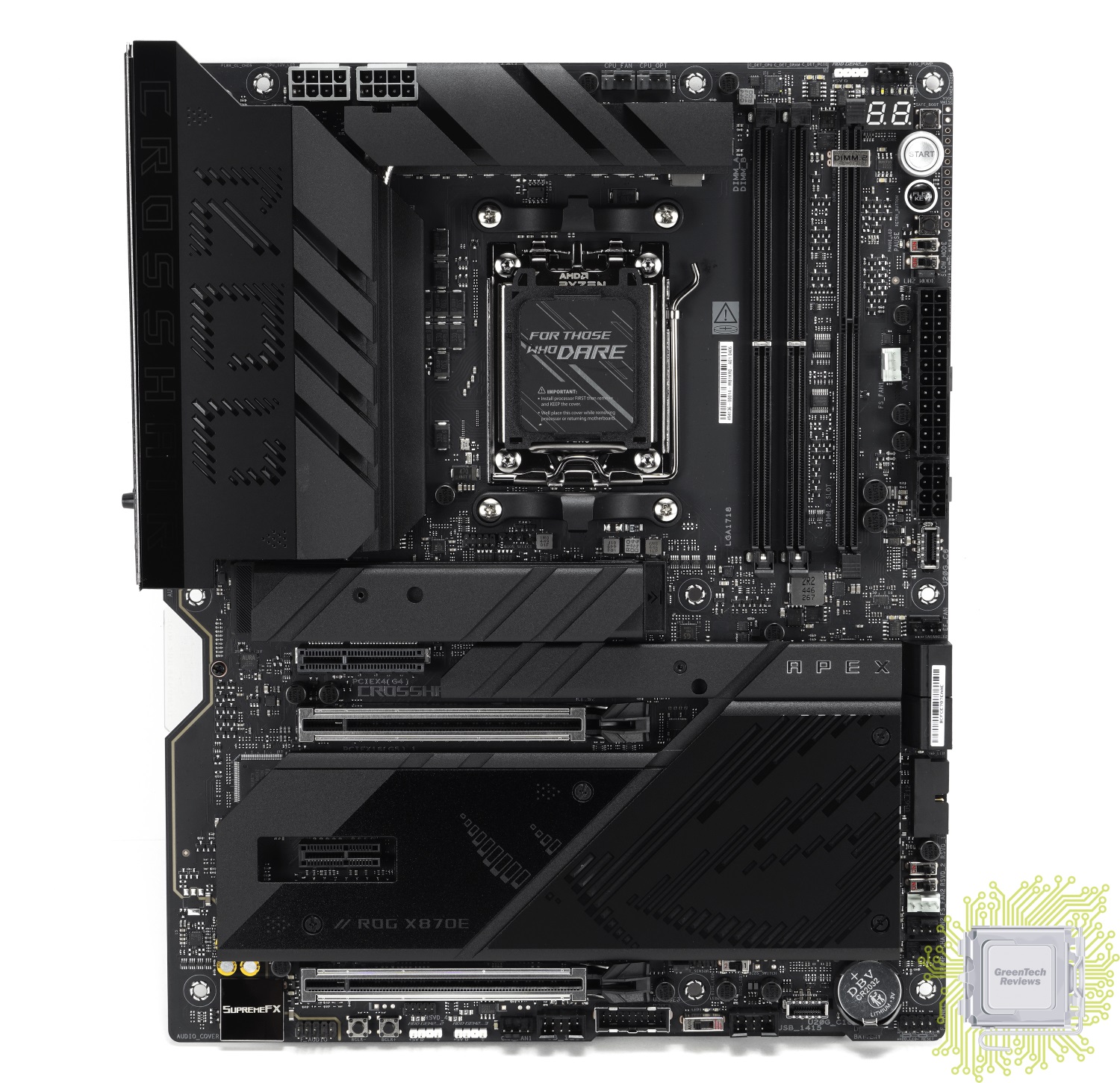

Так как ROG Crosshair X870E Apex является первым Apex для процессоров AMD, то и сравнивать его в рамках предшествующих вариантов не с чем. Косвенно можно с Apex для процессоров Intel, но смысла в этом нет — слишком разный функционал у всех этих платформ. Что есть такое Apex в мире материнских плат ASUS? Это платы, ориентированные для энтузиастов и оверклокеров, которым нужна не только высокая точность работы выставленных параметров, но и максимально возможная скорость работы установленных в эту плату компонентов, в частности — оперативной памяти.

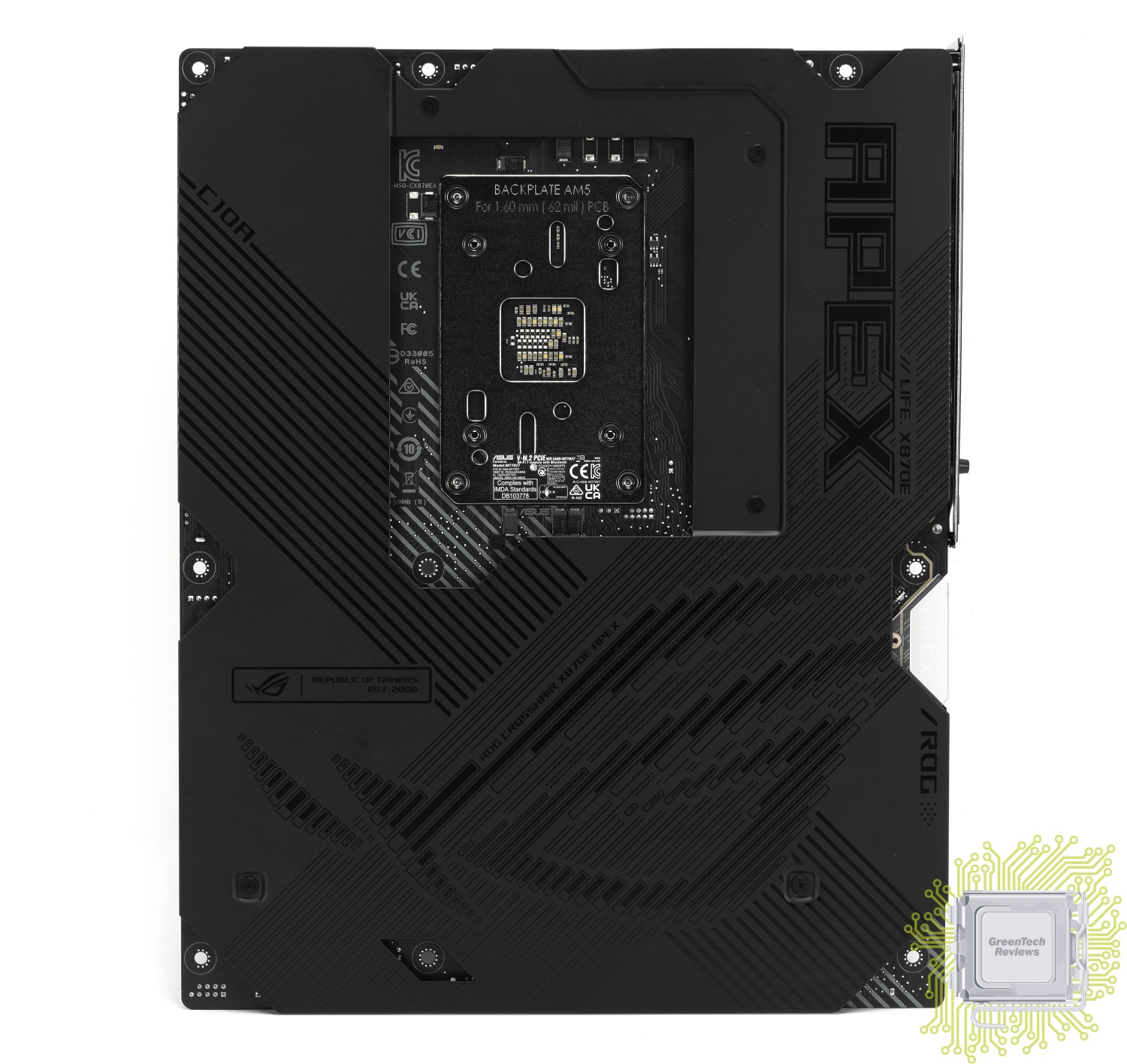

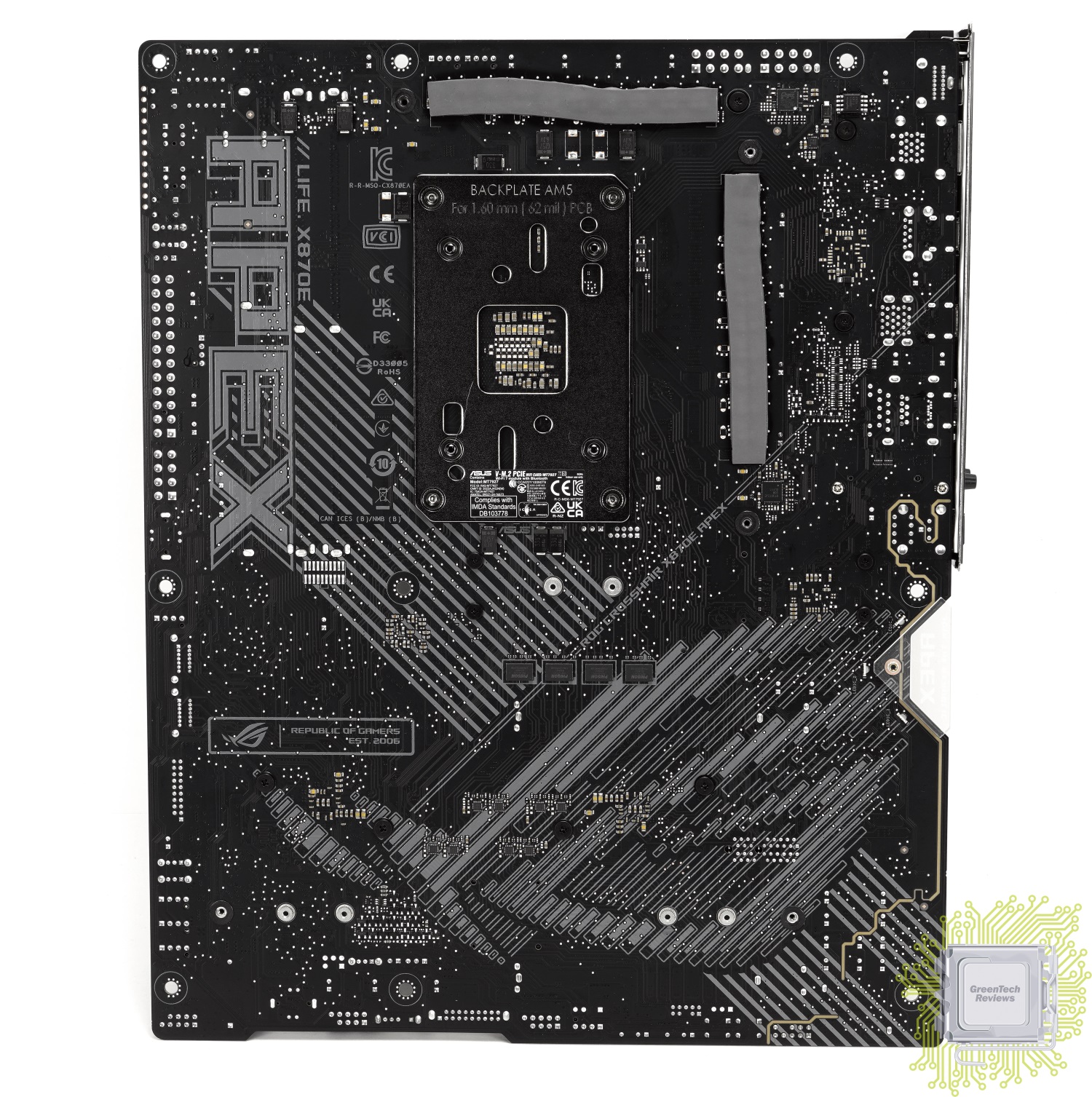

В отличие плат Apex для процессоров Intel, данная плата обладает металлической пластиной, закрывающей практически всю обратную сторону платы.
Заглушка на панель ввода/вывода предустановлена ещё на заводе.

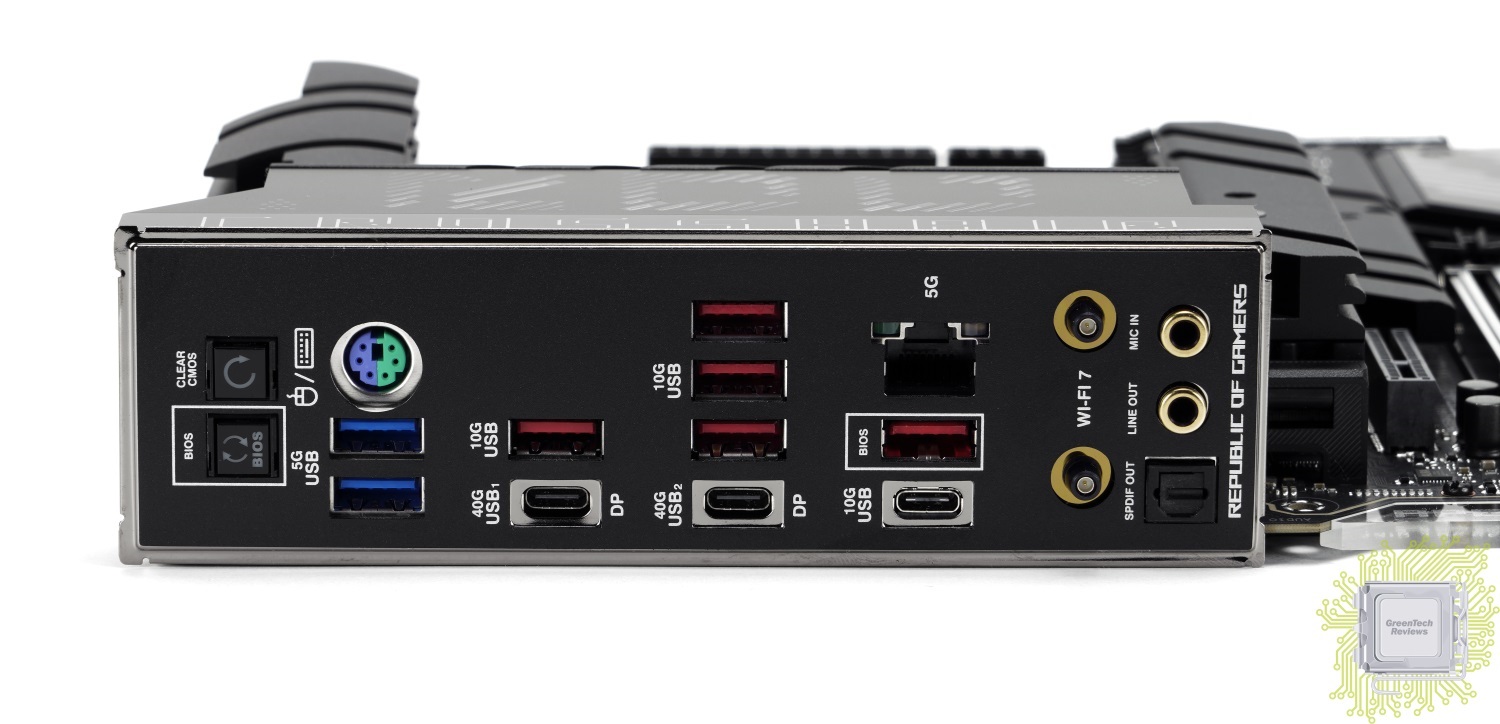

Из интерфейсов нам доступны:
– кнопка сброса настроек CMOS;
– кнопка USB BIOS Flashback;
– один комбинированный PS/2 разъём для клавиатуры или мыши;
– 2 порта USB 3.2 Gen1 (5 Гбит/с, Type-A);
– 5 портов USB 3.2 Gen2 (10 Гбит/с, Type-A);
– 1 порт USB 3.2 Gen2 (10 Гбит/с, Type-C);
– 2 порта USB4 (40 Гбит/с, поддержка DisplayPort 1.4a (макс. 4К при 60 Гц), формат Type-C);
– 5-гигабитный сетевой порт RJ-45 (Realtek);
– два коннектора для внешней антенны Wi-Fi модуля (Wi-Fi 7);
– два позолоченных аудио разъёма 3.5 мм;
– оптический выход S/PDIF.

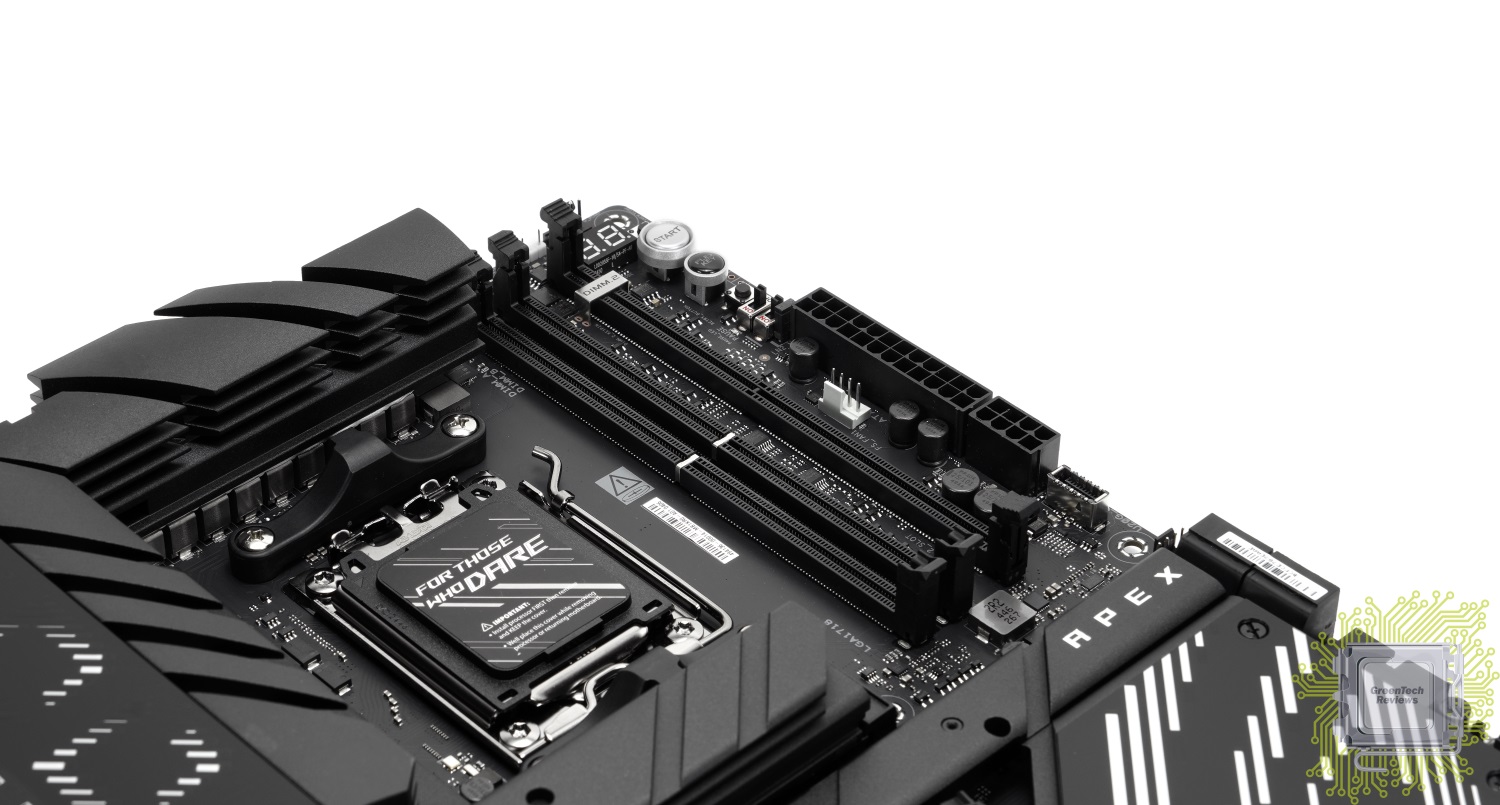

Для установки модулей памяти реализованы два соответствующих разъёма, что является основной особенностью материнских плат Apex. Максимальный объём оперативной памяти может составлять 128 ГБ. Что касается скоростных показателей, то ситуация такова:
— 8200+ МТ/с (OC) при использовании процессоров Ryzen 9000;
— 9600+ МТ/с (OC) при использовании процессоров Ryzen 8000;
— 8000+ МТ/с (OC) при использовании процессоров Ryzen 7000.
Разъём рядом — DIMM.2. Он предназначен для установки платы расширения из комплекта поставки для расширения дисковой подсистемы силами чипсета AMD X870E — пары M.2 SSD:
— DIMM.2_1 поддерживает SSD формата 2230/2242/2260/2280/22110 (PCIe 4.0 x4);
— DIMM.2_2 поддерживает SSD формата 2230/2242/2260/2280/22110 (PCIe 4.0 x4).

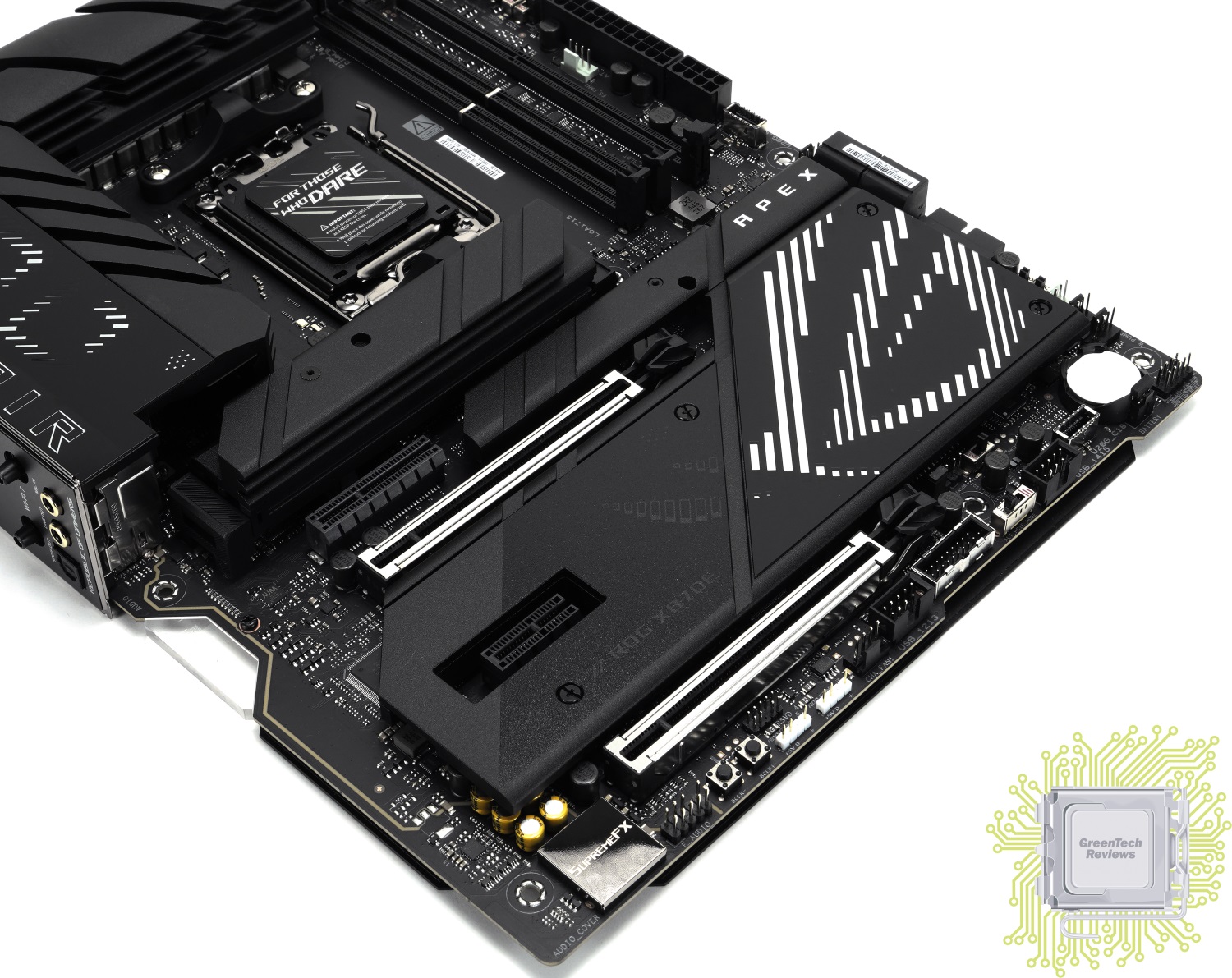

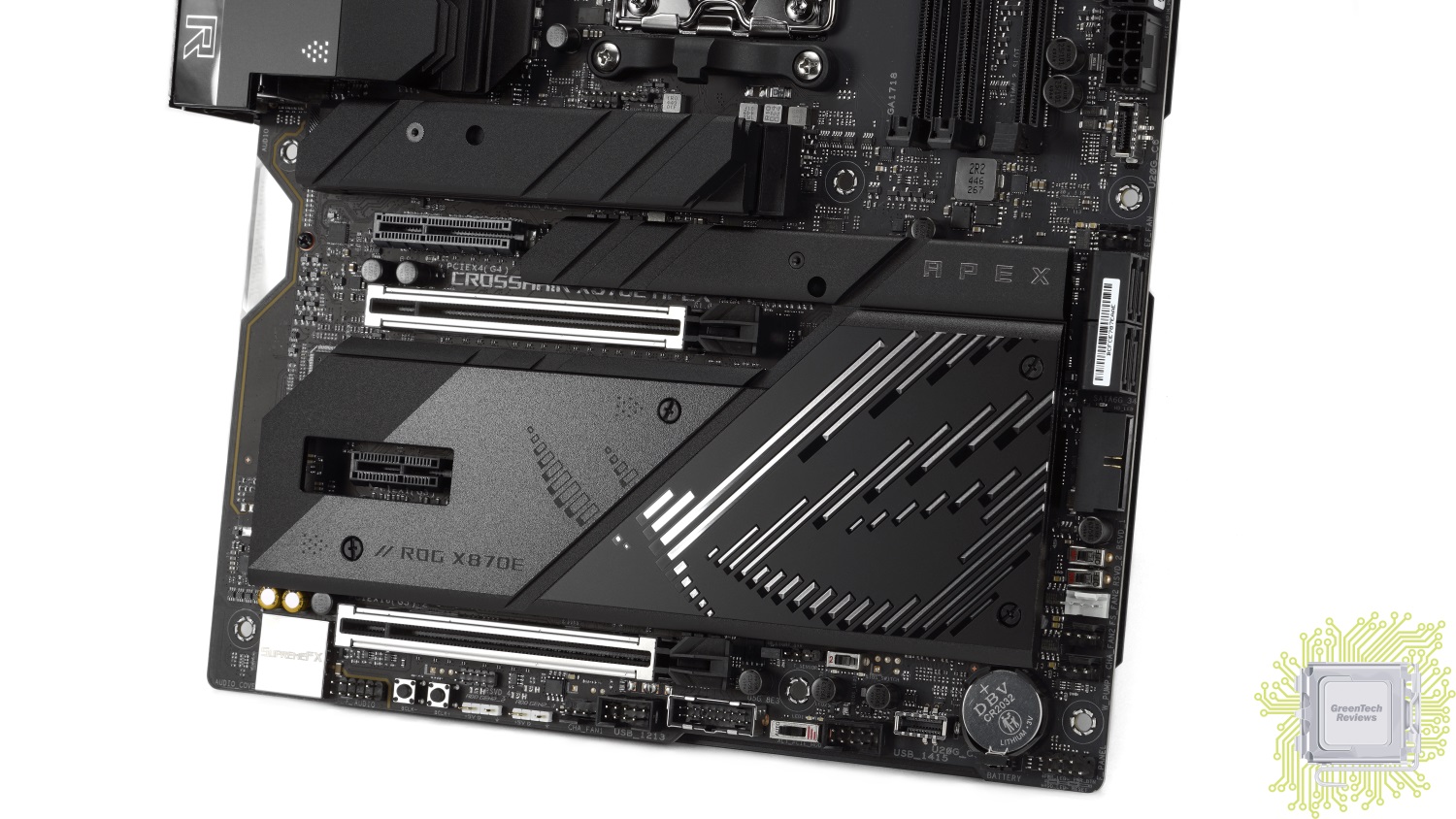

Для установки видеокарт и плат расширения нам доступен набор из четырёх разноформатных слотов, два основных из которых электрически зависят от установленного процессора.
Их возможности таковы.
При использовании процессоров Ryzen 9000 и 7000:
— 2x PCIe 5.0 слота, работающих в режимах x16, x8/x8 или x8/x4/x4. Если в M.2_3 установлен SSD, то слот PCIEX16(G5)_1 будет работать в режиме x8, а слот PCIEX16(G5)_2 будет работать в режиме x4. Если используются разъёмы M.2_2 и M.2_3, то слот PCIEX16(G5)_2 будет отключён.
При использовании процессоров Ryzen 8700, 8600 и 8400:
— 1x PCIe 4.0 слот PCIEX16(G5)_1, который будет работать в режиме x8, а PCIEX16(G5)_2 будет недоступен.
При использовании процессоров Ryzen 8500 и 8300:
— 1x PCIe 4.0 слот PCIEX16(G5)_1, который будет работать в режиме x4, а PCIEX16(G5)_2 будет недоступен.

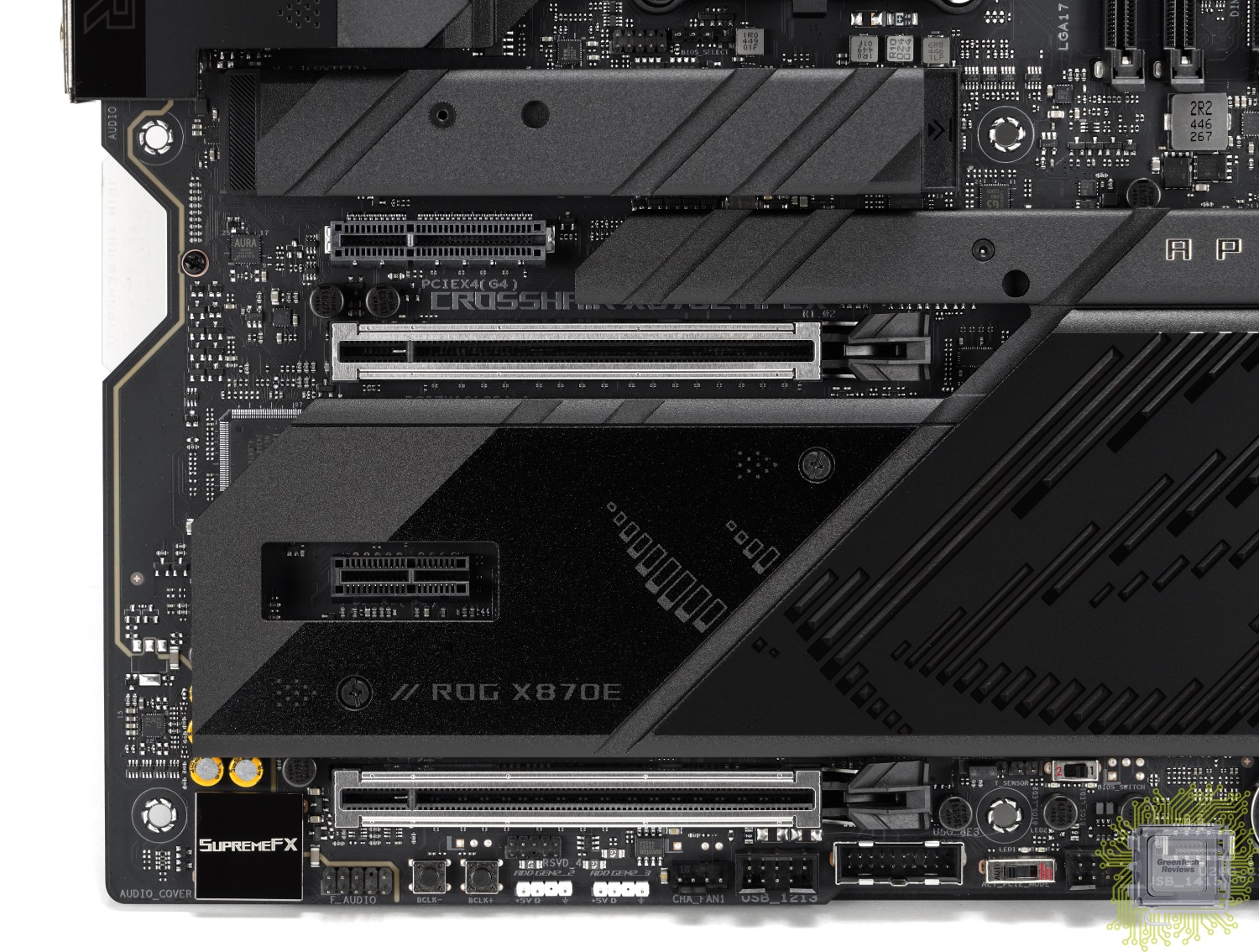

От чипсетов AMD X870E доступны ещё два слота:
— PCIe 4.0 x4;
— PCIe 3.0 x1.
Аудиосистема основана на кодеке Realtek ALC4080 и дополнена усилителем Savitech SV3H712.

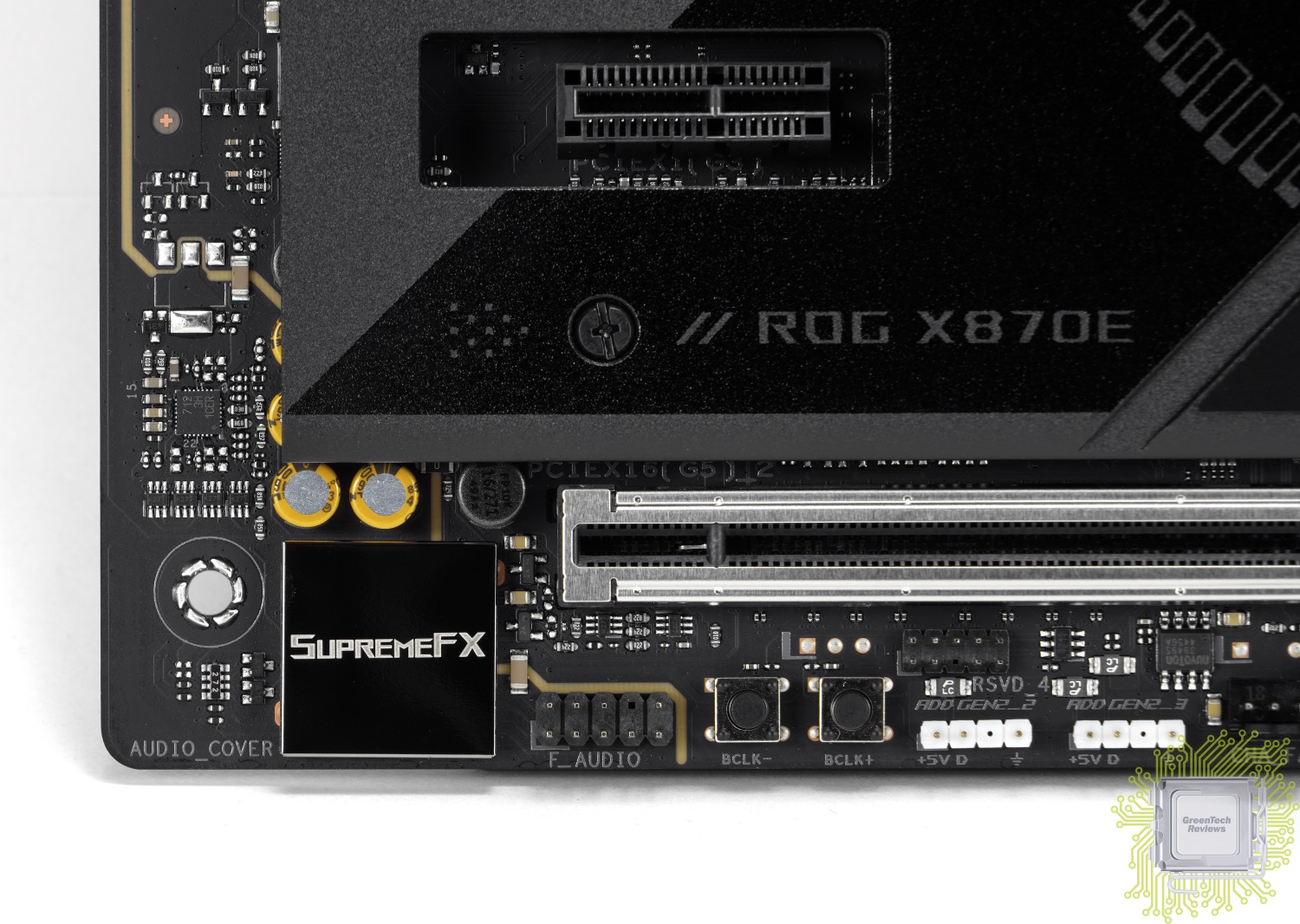

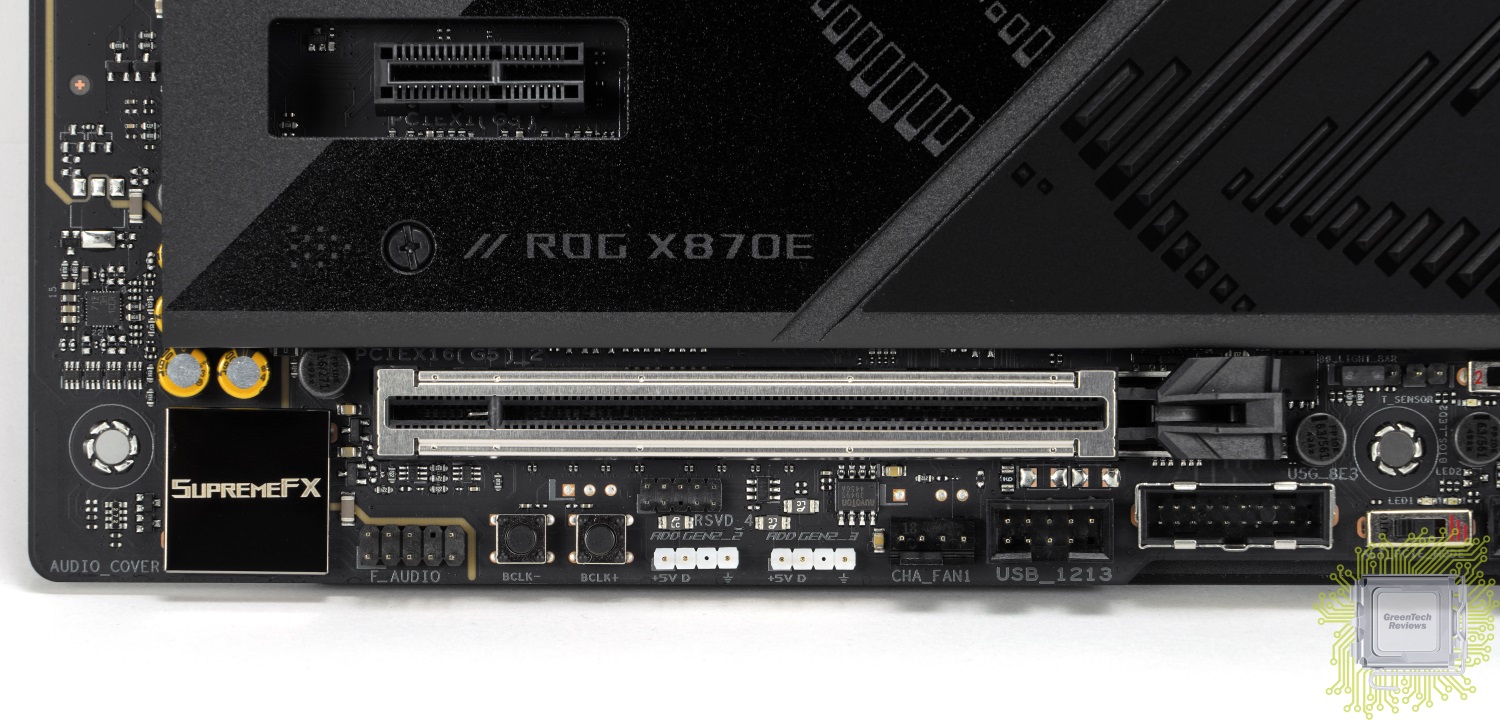

Снизу платы расположены: штыревой разъём для подключения аудио панели корпуса; кнопки BCLK «-» и «+»; два штыревых ARGB разъёма и разъём дляп одключения вентилятора (4-контактный).

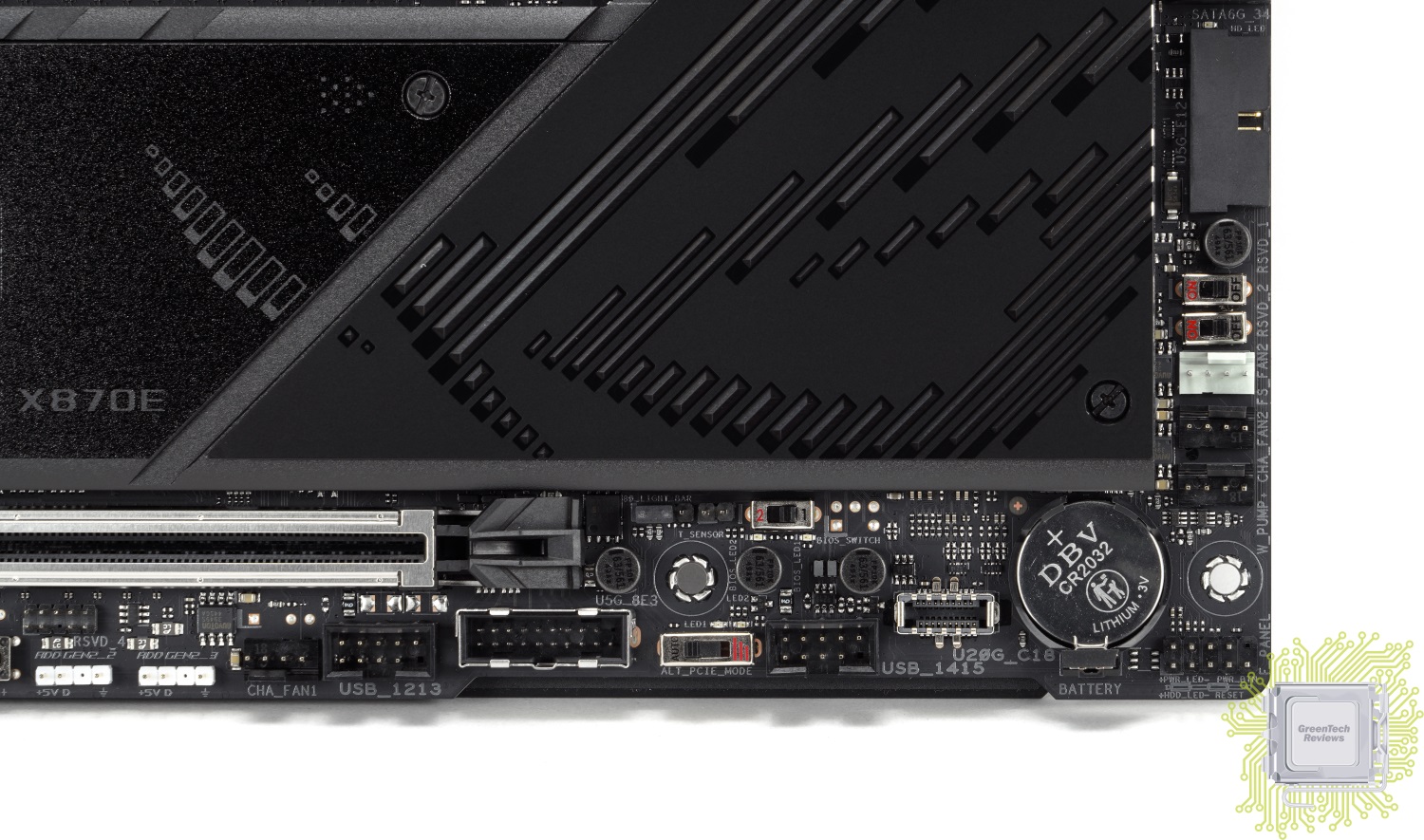

Далее: две колодки для подключения в сумме четырёх USB 2.0 портов; колодка для подключения двух USB 3.2 Gen1 (Type-A, 5 Гбит/с) разъёмов, переключатель режима работы PCIe (авто, 4.0, 3.0); штыревой разъём для подключения внешнего датчика температуры, переключатель активной микросхемы BIOS, разъём для подключения USB Type-C порта (Key-A, 20 Гбит/с); набор контактов для подключения передней панели корпуса (кнопки, светодиоды); три 4-контактных разъёма для вентиляторов (один из них используется для помпы СЖО). Два переключателя над ними функционала для пользователя не имеют.

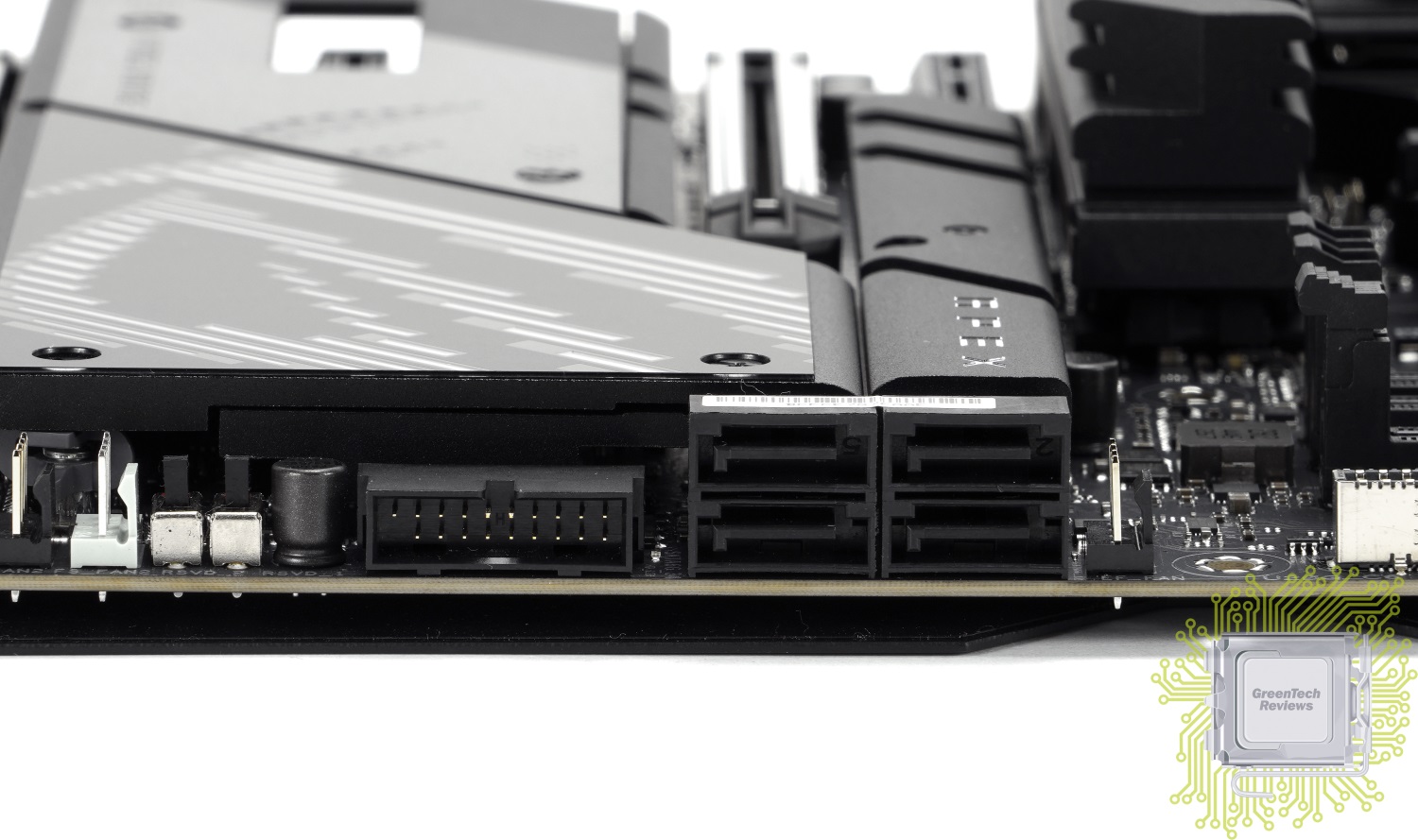

Для подключения SATA устройств реализовано 4 порта, рядом с которыми установлена колодка для подключения пары USB 3.2 Gen1 (5 Гбит/с, Type-A) портов.

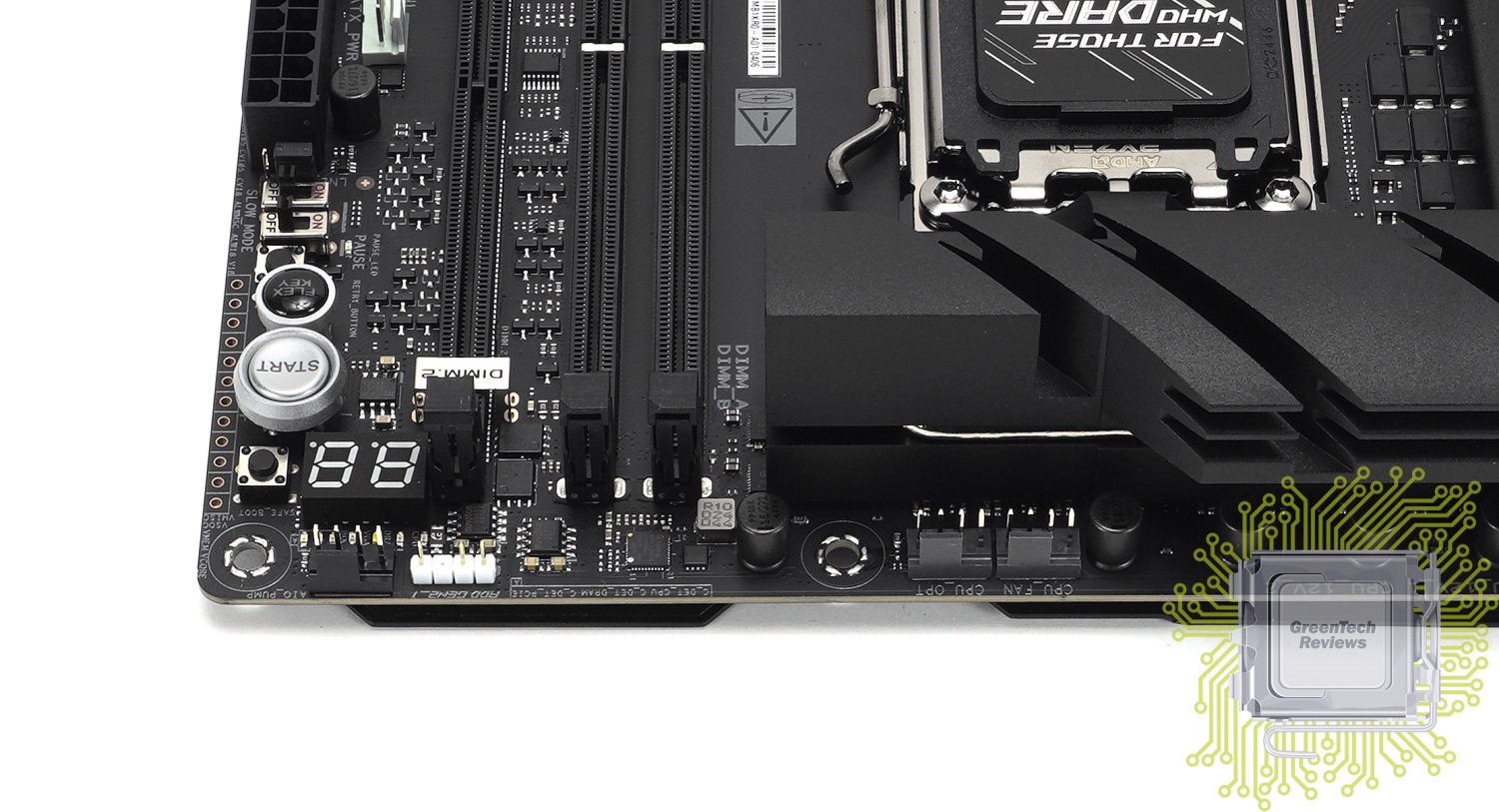

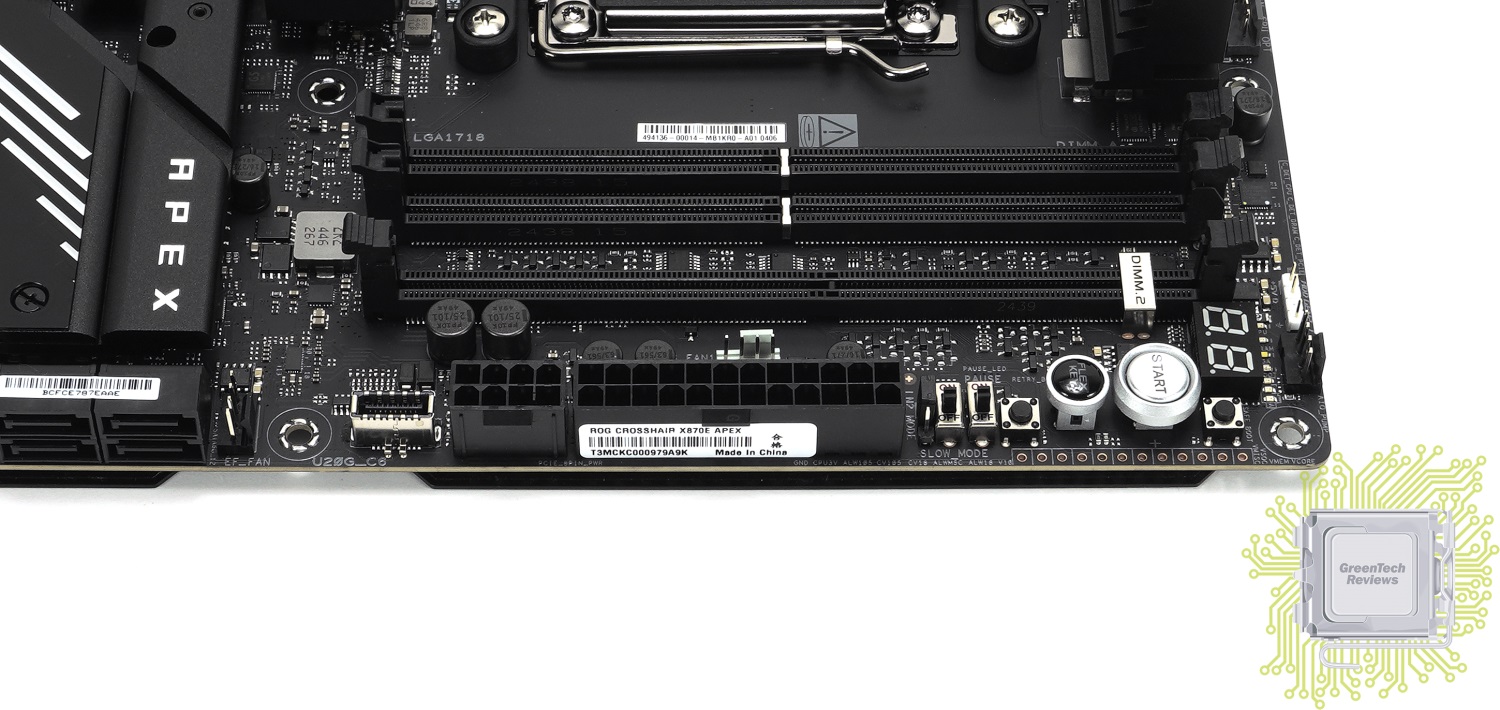

Рядом с коннектором основного питания производитель разместил: разъём для подключения 8-контактного кабеля питания (для порта Type-C); разъём для подключения высокоскоростного USB 3.2 Gen2x2 Type-C порта фронтальной панели корпуса (с поддержкой питания до 60 Вт и технологии Quick Charge 4+, чтобы работала функция зарядки через Type-C порт требуется подключение упомянутого 8-контактного кабеля питания. Правый верхний угол платы балует профессионалов функционалом — здесь сконцентрированы всё аппаратное управление платой и мониторинг некоторых параметров.
Сверху платы размещён ещё один разъём для подключения ARGB ленты/устройства, а также три коннектора для подключения двух вентиляторов с 3/4-контактным кабелем питания или помпы системы жидкостного охлаждения.

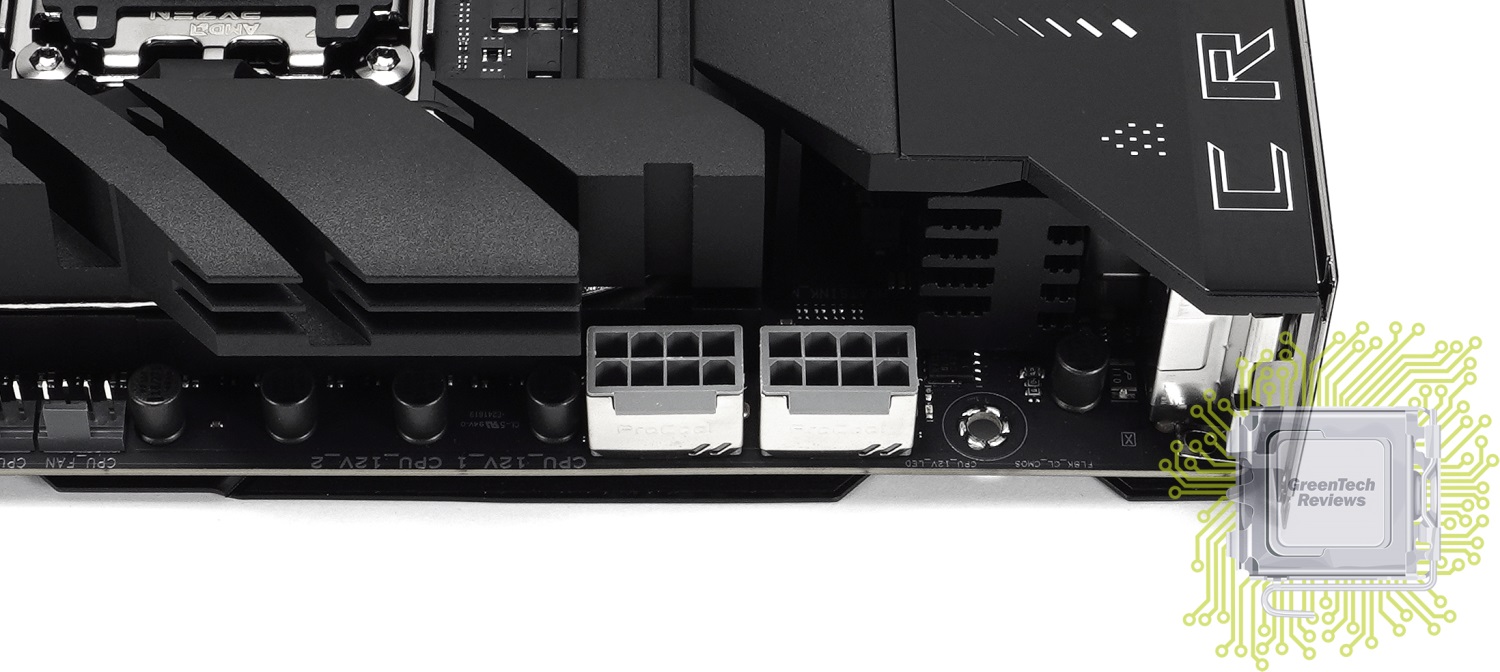

Для питания процессора реализовано два 8-контактных разъёма.

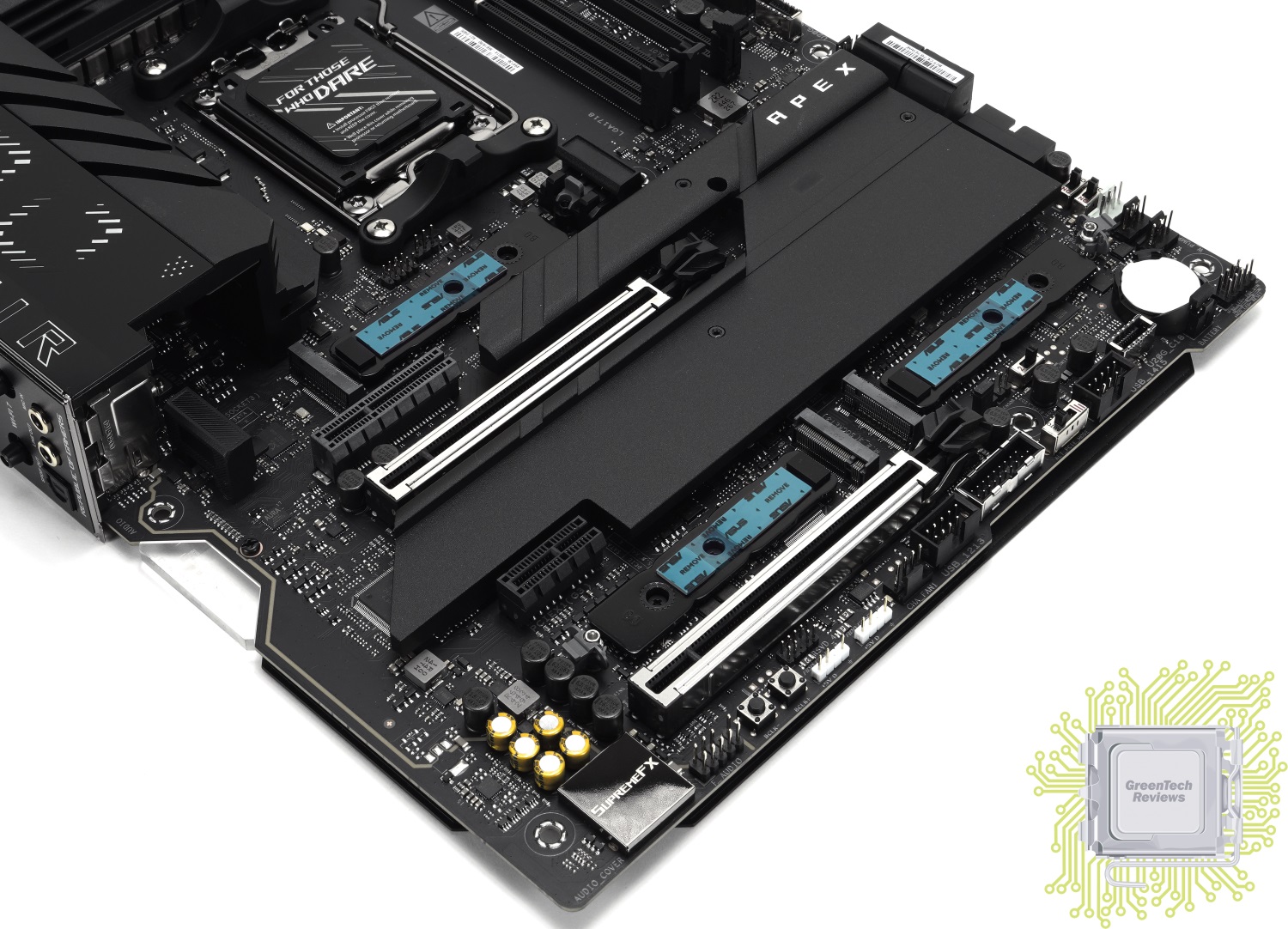

Все устанавливаемые SSD-накопители формата M.2 можно охлаждать предустановленными радиаторами.

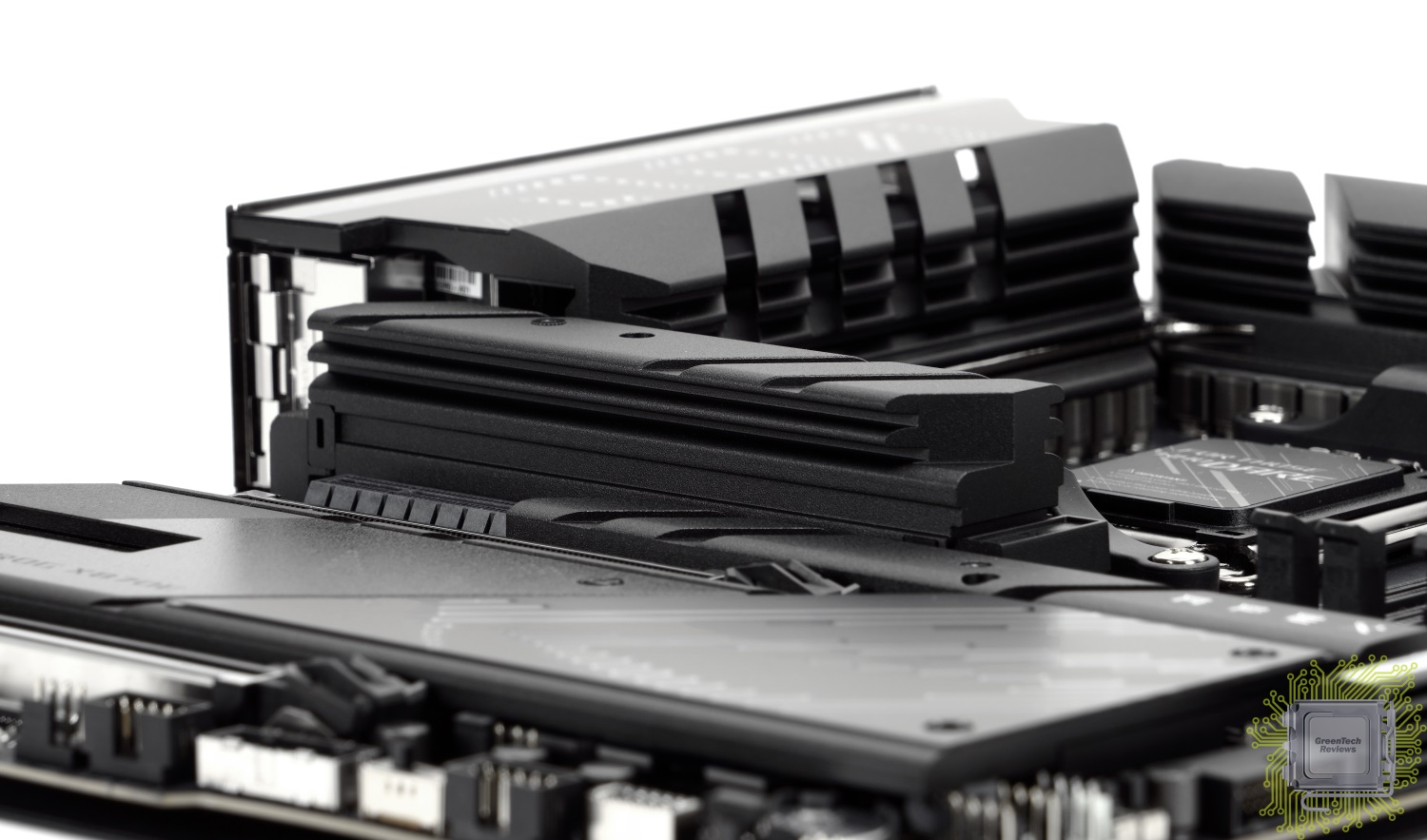

Основной Gen5 SSD охлаждается массивным радиатором сверху и дополнительной металлической пластиной снизу. Этот радиатор фиксируется безвинтовым способом — при помощи защёлки.
Помимо двух упомянутых ранее M.2 разъёмов, реализованных на плате расширения DIMM.2, нам доступны три M.2 разъёма на самой материнской плате:
При использовании процессоров Ryzen 9000 и 7000:
— M.2_1 разъём поддерживает SSD формата 2242/2260/2280 (PCIe 5.0 x4);
— M.2_2 разъём поддерживает SSD формата 2242/2260/2280 (PCIe 5.0 x4);
— M.2_3 разъём поддерживает SSD формата 242/2260/2280 (PCIe 5.0 x4).
Эти же разъёмы при использовании процессоров Ryzen 8000:
— M.2_1 разъём поддерживает SSD формата 2242/2260/2280 (PCIe 4.0 x4);
— M.2_2 разъём отключён;
— M.2_3 разъём отключён.

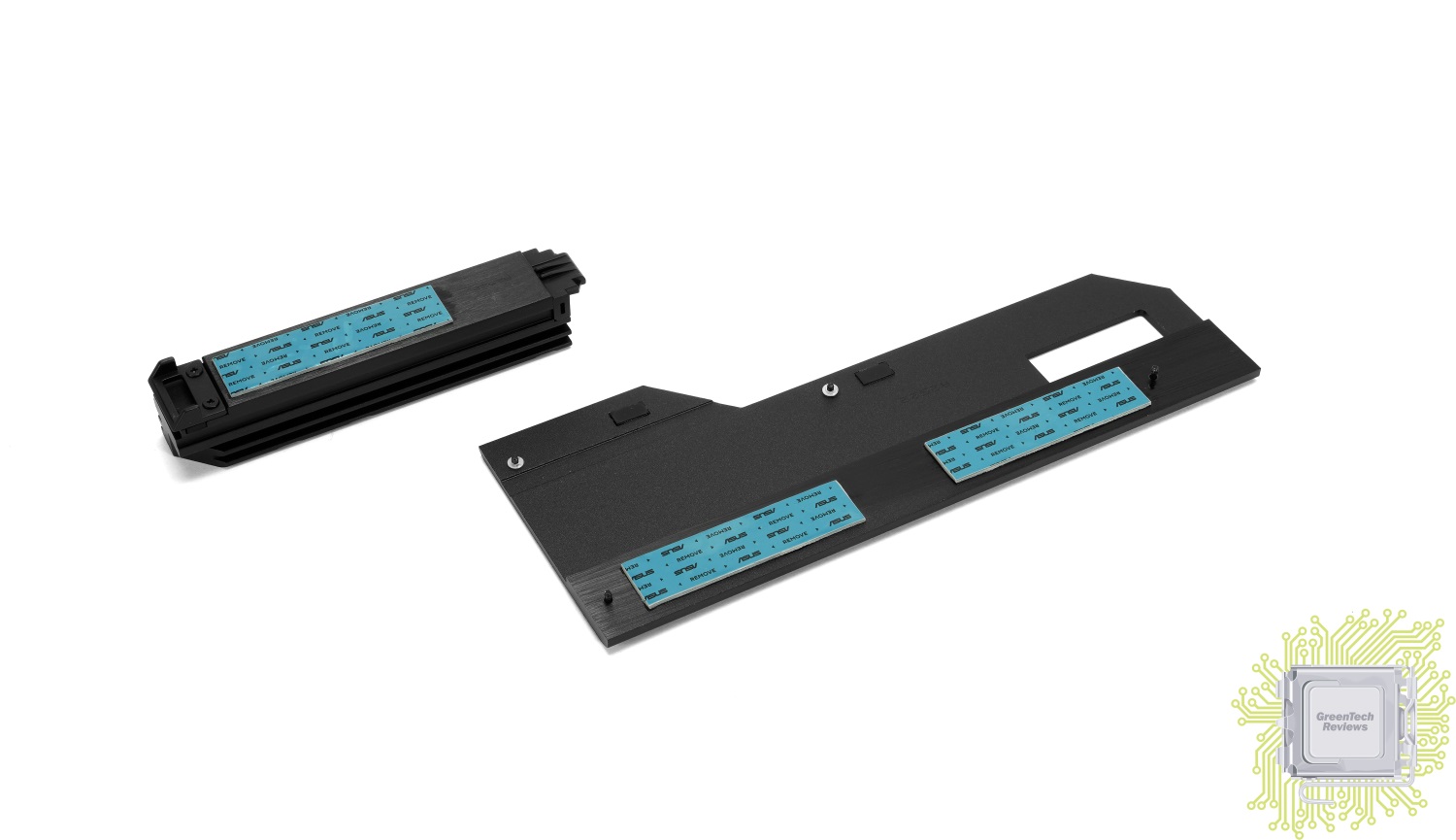

Всего радиатора два. Оба они обладают высокоэффективными термопрокладками.

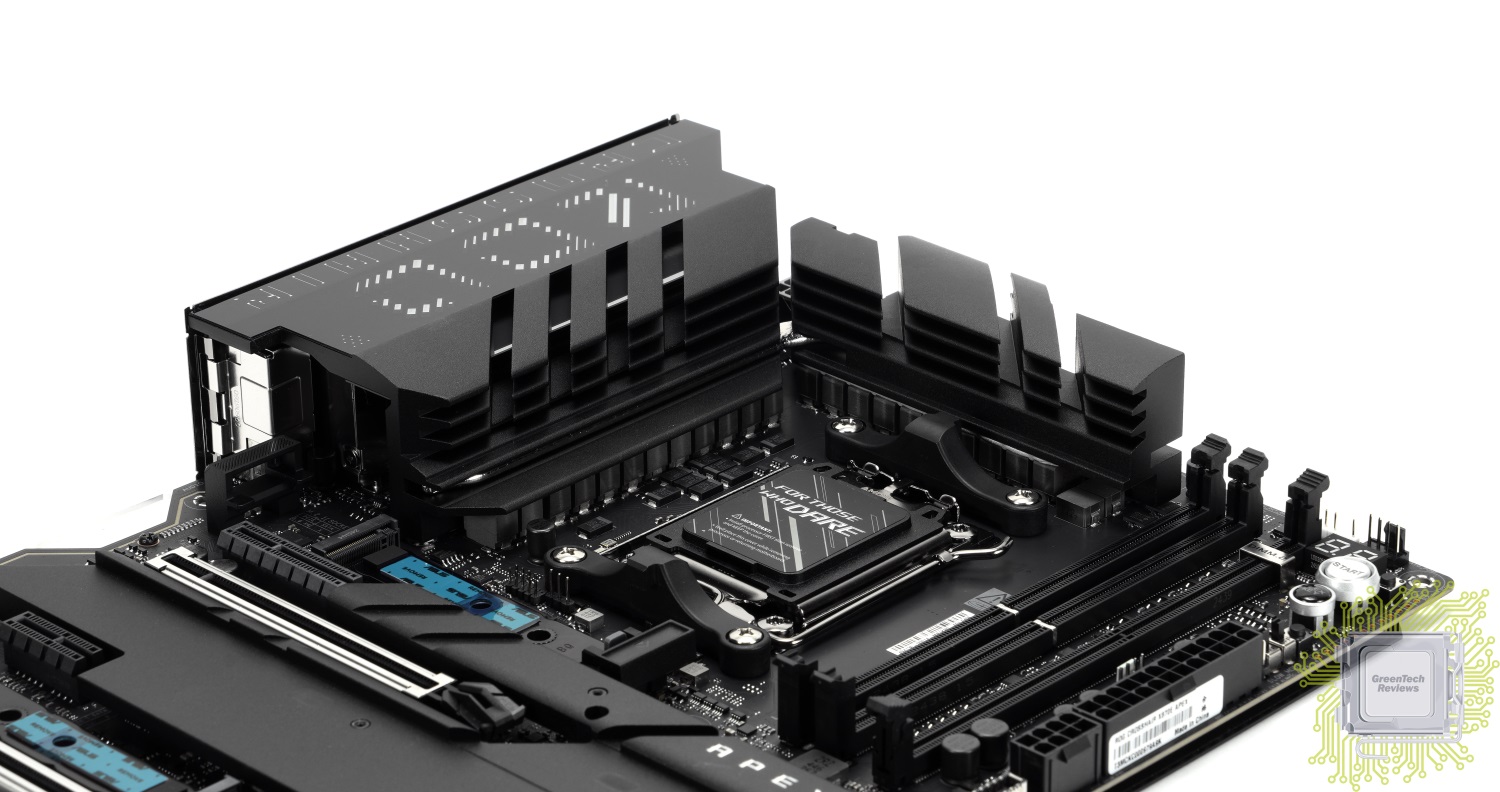

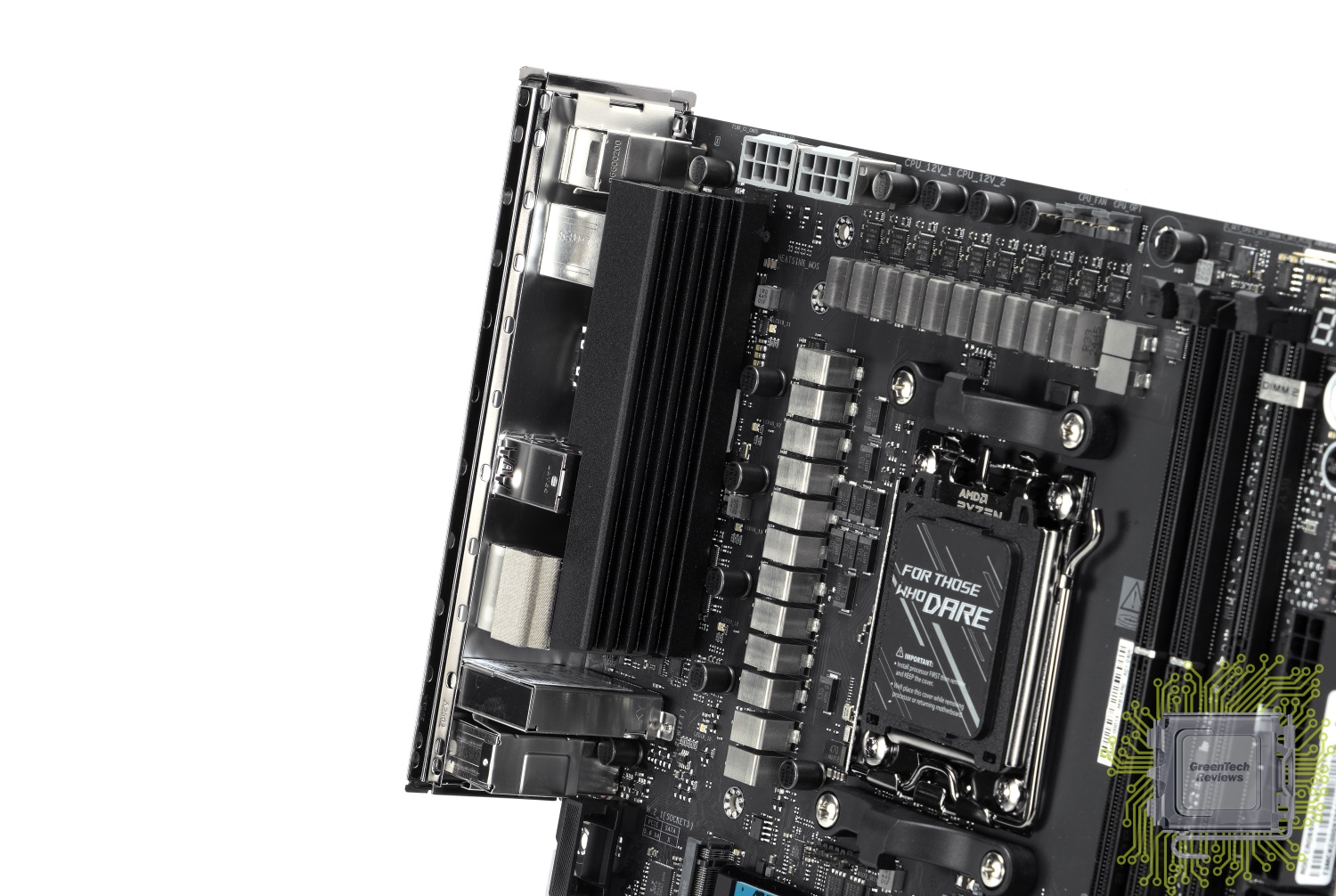

Система охлаждения подсистемы питания не закрыта никакими декоративными панелями. Вся конструкция металлическая, а секции объединены тепловой трубкой.

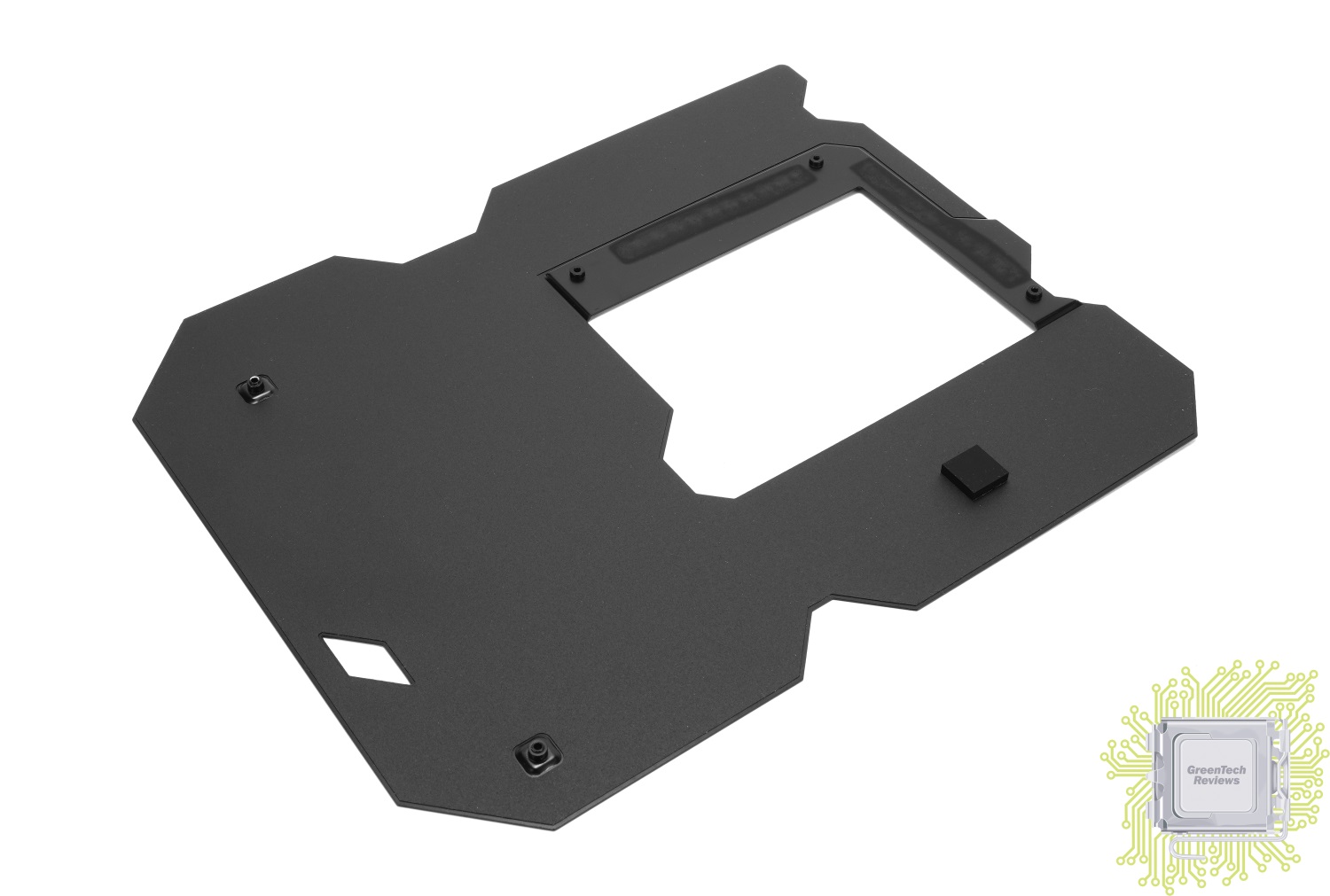

Металлическая пластина играет две роли — усиление конструкции и отвод тепла от подсистемы питания процессора.
Термопрокладки видны в этой области на фото ниже.

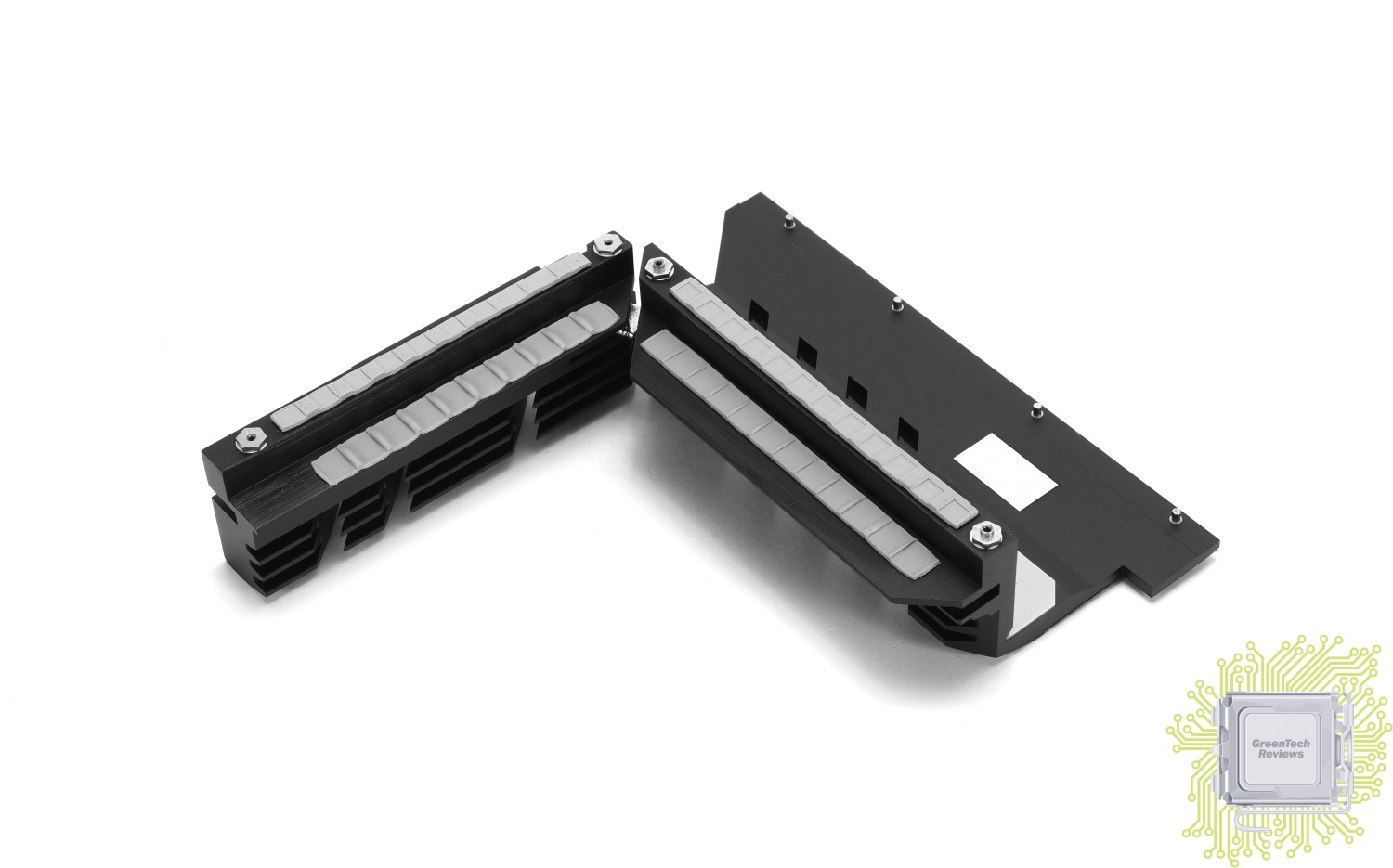

Для отвода тепла используется пара термопрокладок для каждого радиатора.

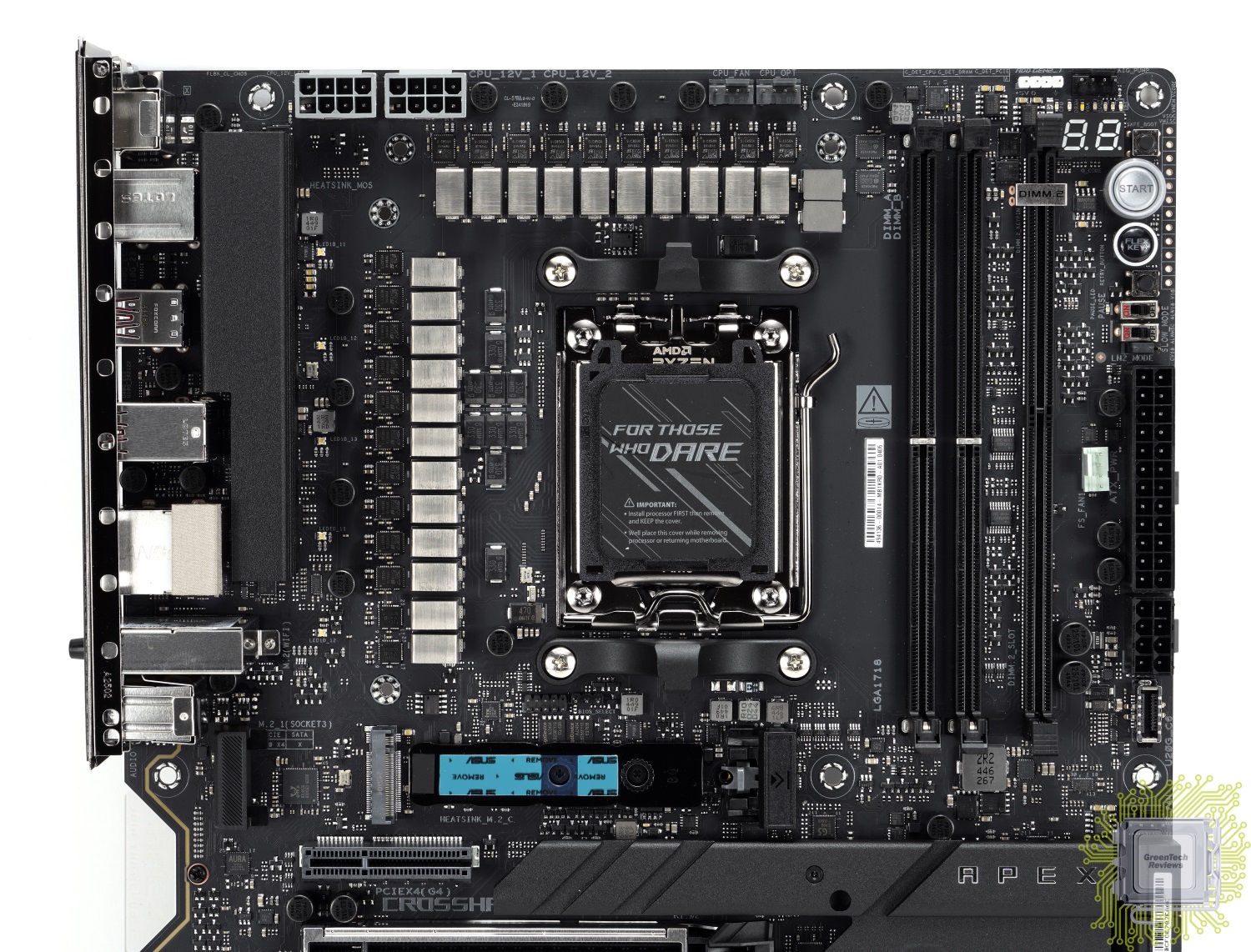

Подсистема питания основных узлов процессора выполнена по схеме 18+2+2, где первые 20 фаз используют 110 А сборки Vishay SiC850A (ядра, SOC), а для ещё двух установлены 80 А сборки Vishay SiC629 (VDD_MISC). Работает всё это добро под управлением контроллеров ASP2205 (ядра, SoC) и RichTek RT3672JE (VDD_MISC).
Ещё один достаточно массивный радиатор используется для отвода тепла от контроллера ASMedia ASM4242, обеспечивающего работу USB4 портов на задней панели.
