Обзор и тестирование материнской платы ASUS TUF GAMING X870E-PLUS WIFI7

Компания AMD продолжает расширять линейку процессоров Ryzen 9000, а производители материнских плат под это дело выпускают новые материнские платы. При чём, в зависимости от производителя, это могут быть как слегка обновлённые существующие, так и совершенно новые решения. И, надо отметить, большинство всех этих вариантов разработаны с поддержкой перспективных процессоров Zen 6. Модель ASUS TUF GAMING X870E-PLUS WIFI7 является обновлением TUF GAMING X670E-PLUS WIFI, что подразумевает немало изменений как в дизайне, так и в функциональных возможностях.

Стоимость ASUS TUF GAMING X870E-PLUS WIFI7 в рознице на момент публикации материала составляет от 34000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


ASUS TUF GAMING X870E-PLUS WIFI7 поставляется в коробке с актуальным дизайном в чёрно-сером цвете. На фронтальной стороне коробки размещено немного информации о плате в виде логотипов поддерживаемых технологий, но уже нет изображения самой платы.

На обратной стороне коробки присутствует изображение платы, а вокруг достаточно подробно расписаны технические характеристики. Отдельно производитель выделяет поддержку PCIe 5.0 для основного слота и двух M.2 разъёмов; новую систему креплений видеокарты и антенны модуля беспроводной связи; наличие Wi-Fi 7 модуля и 2,5 Гбит/с проводной сети; пару 40 Гбит/с портов формата Type-C.

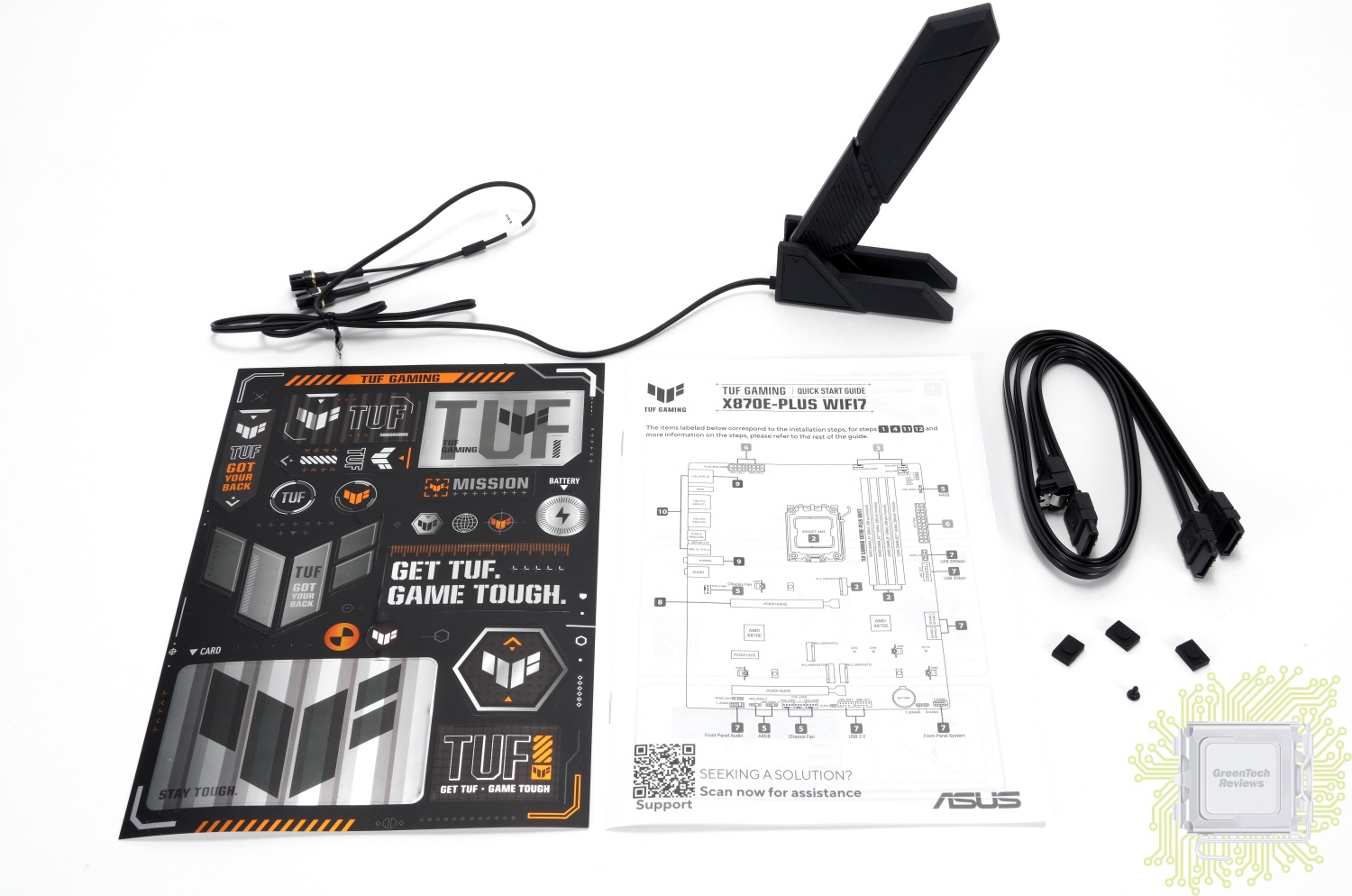

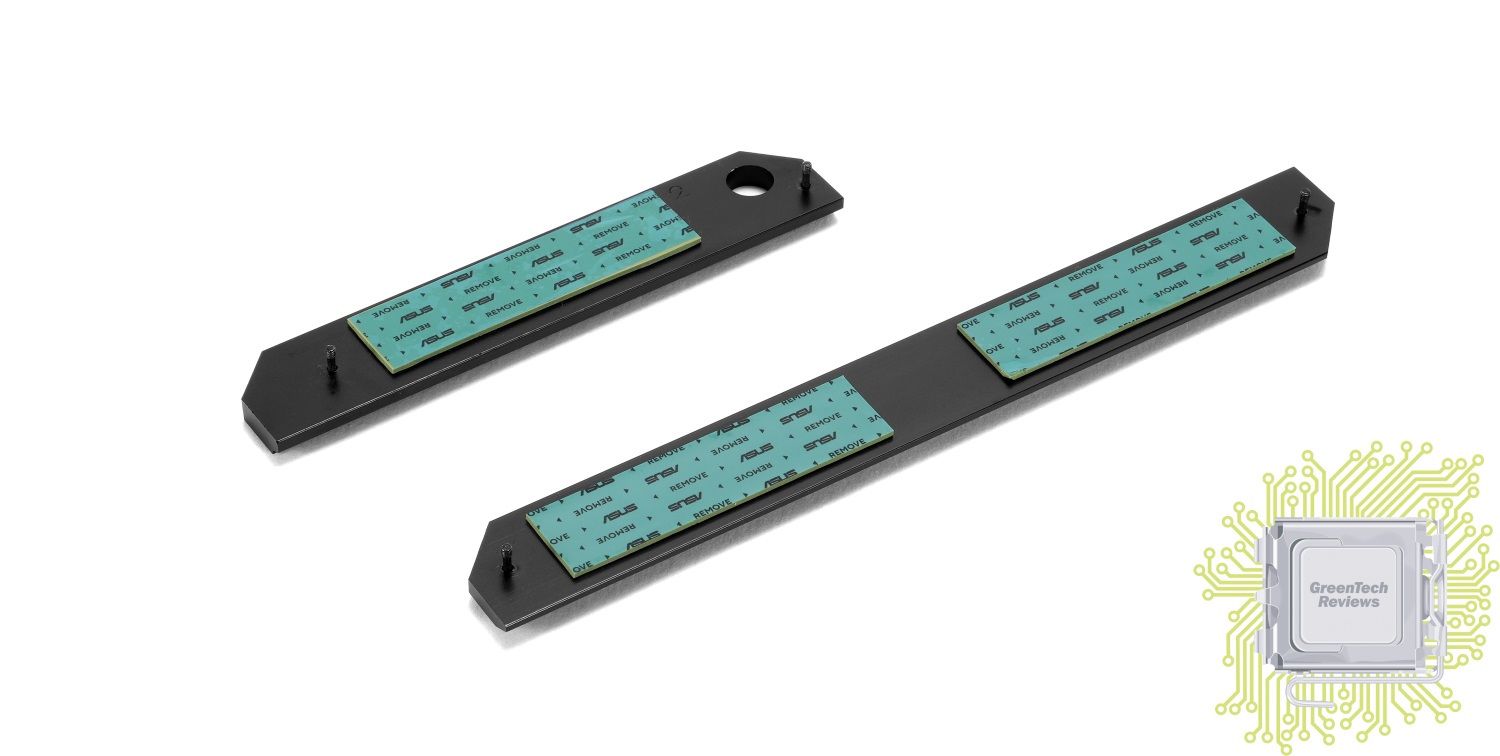

Комплект поставки минимальный — набор фирменных наклеек, антенна Wi-Fi модуля, два SATA кабеля, проставки для M.2 SSD, необходимые для поддержки односторонних накопителей.

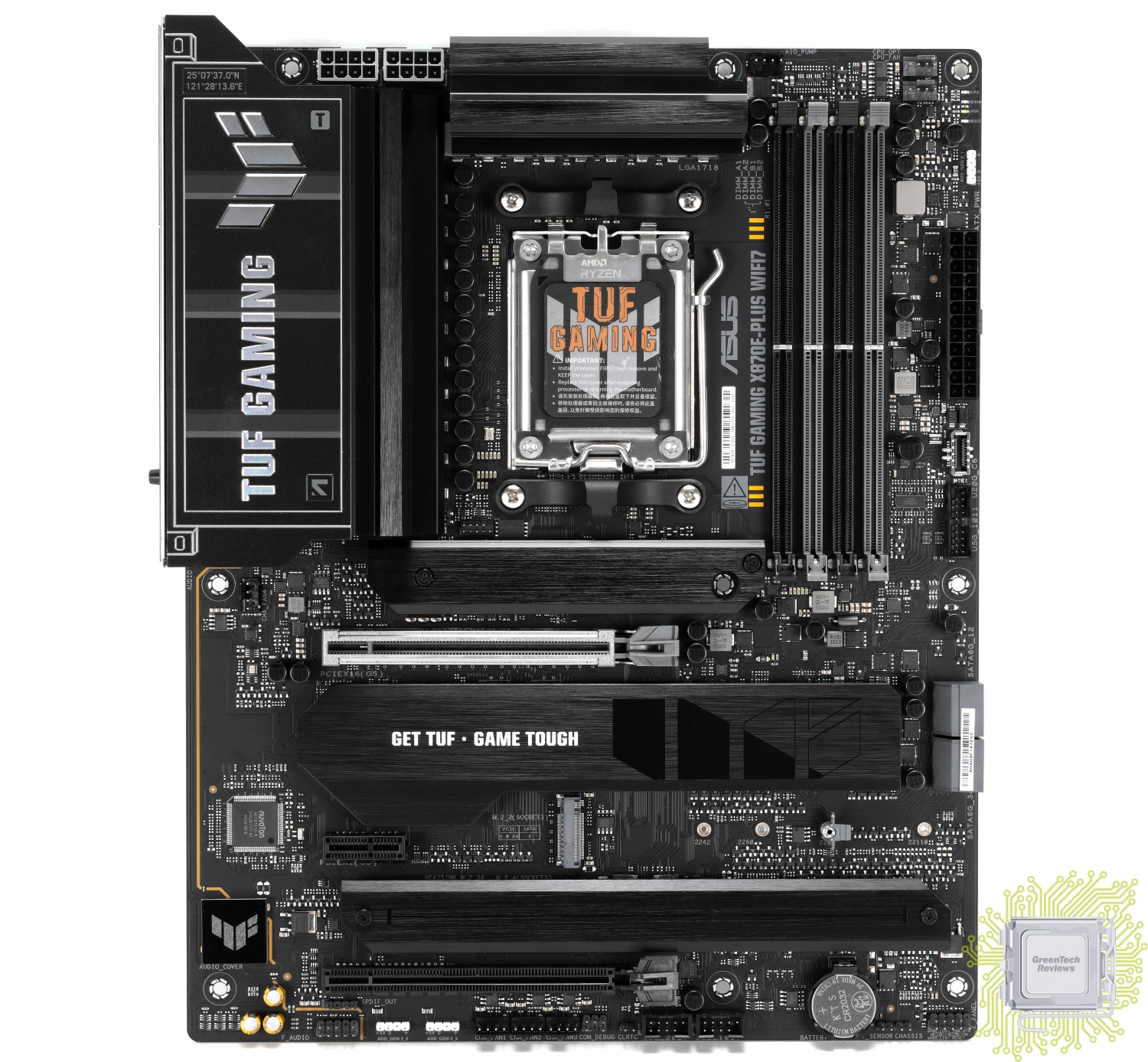

ASUS TUF GAMING X870E-PLUS WIFI7 внешне лишь отдалённо напоминает TUF GAMING X670E-PLUS WIFI. Расположение основных слотов и базовый дизайн радиаторов сохранён, но на этом совпадения заканчиваются. Дополнительные разъёмы и порты отличаются, как и элементы оформления. В основе лежит 8-слойная печатная плата чёрного цвета, большинство элементов тоже чёрные, а встроенная подсветка отсутствует.

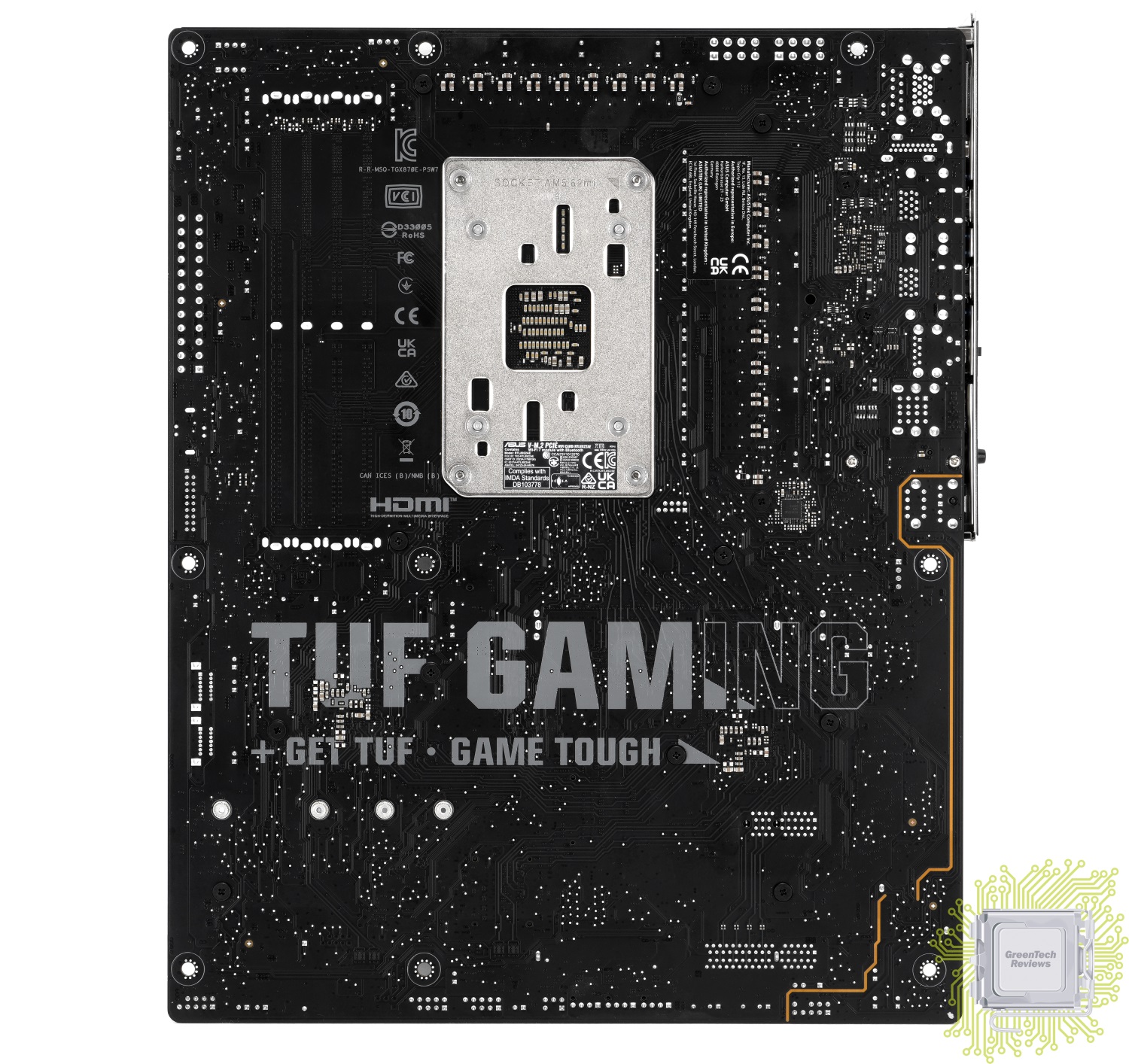

Плата с обратной стороны. Ничего примечательного для нас почти нет. Об это «почти» — чуть позже.

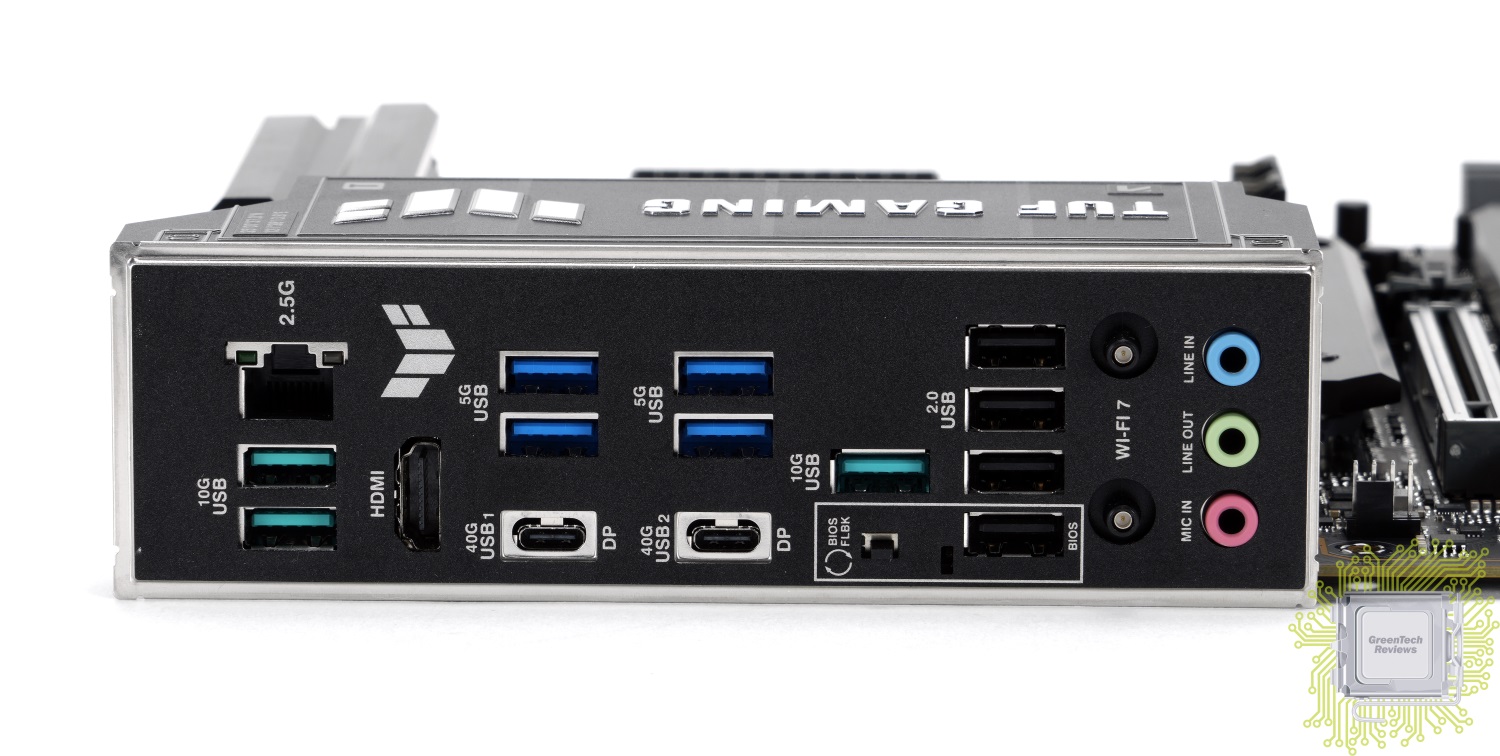

На панели ввода/вывода нам доступны:
— кнопка BIOS Flashback;
— HDMI видео выход (2.1, макс. 4K 60 Гц);
— два USB4 порта в формате Type-C (с поддержкой DP 1.4a, макс. 8K 60 Гц);
— четыре USB 2.0 Type-A порта;
— четыре USB 3.2 Gen1 Type-A порта (5 Гбит/с);
— три USB 3.2 Gen2 Type-A порта (10 Гбит/с);
— сетевой порт RJ-45 (2,5 Гбит/с, Realtek);
— разъём для подключения антенны (160 МГц);
— три аудио разъёма 3.5 мм.

Для установки видеокарт и иных плат расширения нам доступны:
— один x16 слот от процессора (при использовании процессоров серий 9000 и 7000 — Gen5 x16; при использовании процессоров серии 8000 — Gen4 x8/x4);
— один x16 слот от чипсета (работает максимум в режиме Gen4 x4);
— один x1 слот (Gen3).

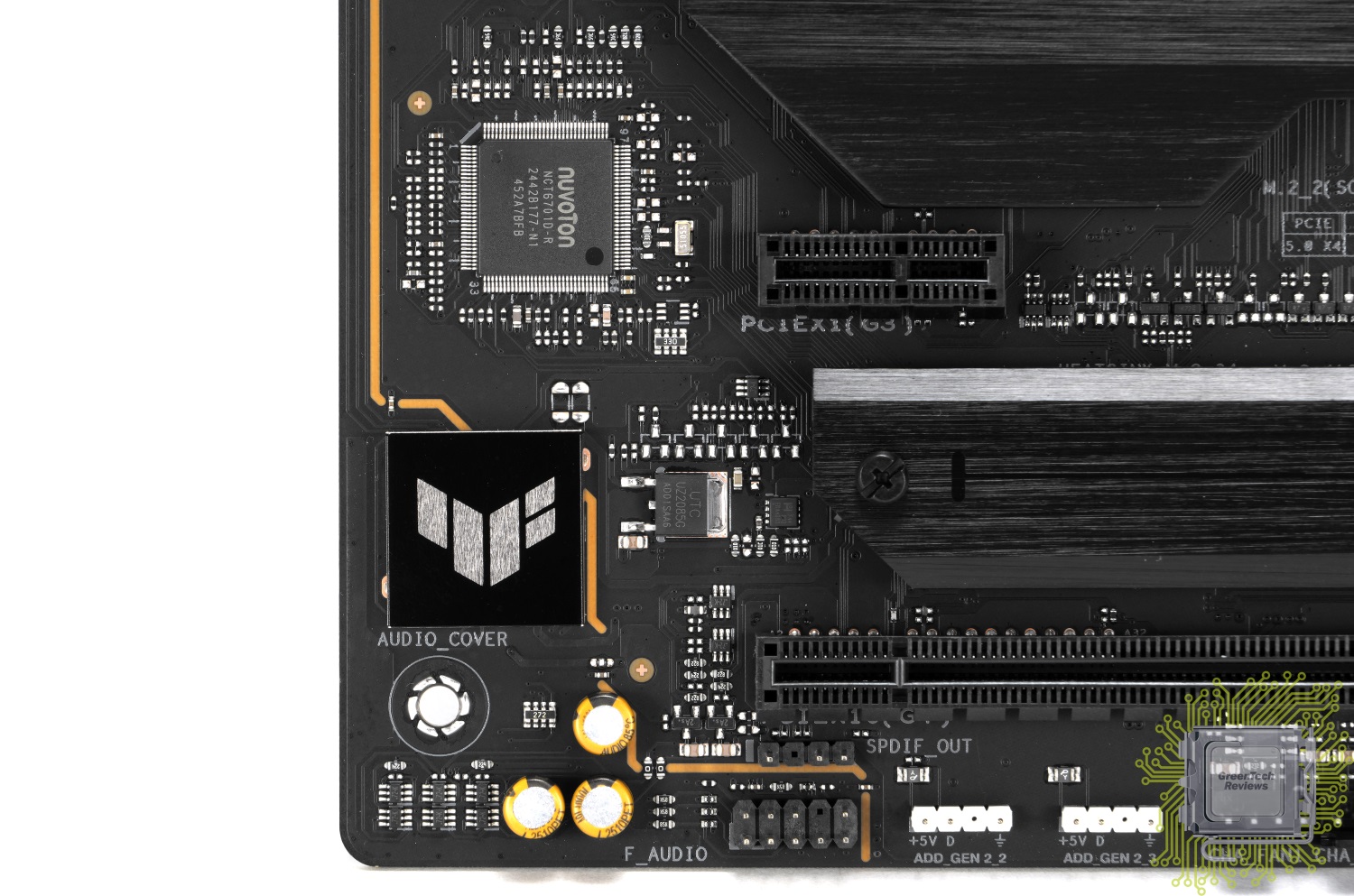

Звуковая подсистема построена на базе аудио кодека Realtek ALC1220P.

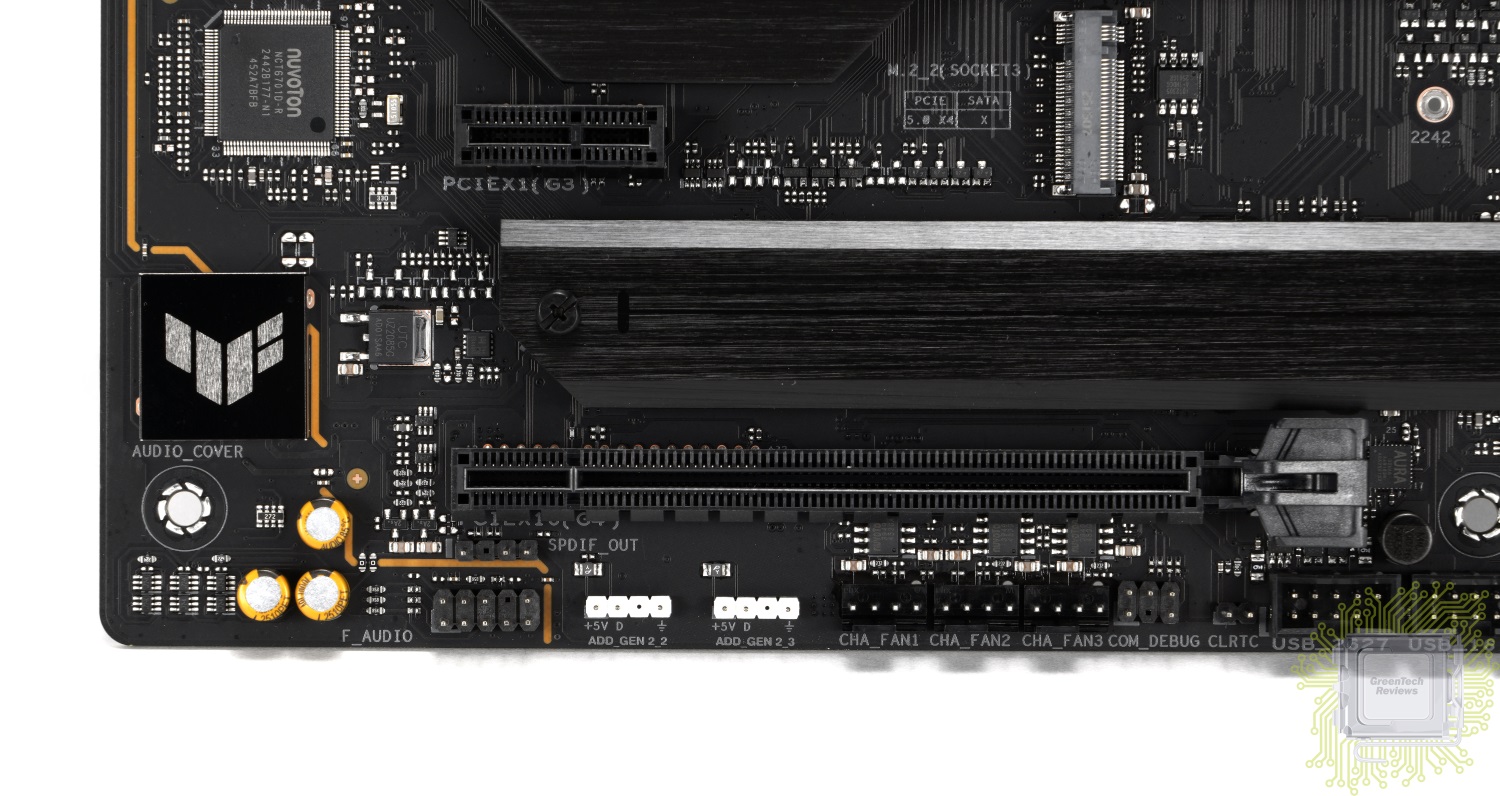

Снизу платы размещены разъёмы для подключения аудио панели корпуса, тройки вентиляторов с 3/4-контактными кабелями питания, двух ARGB устройств и контакты Clear CMOS.

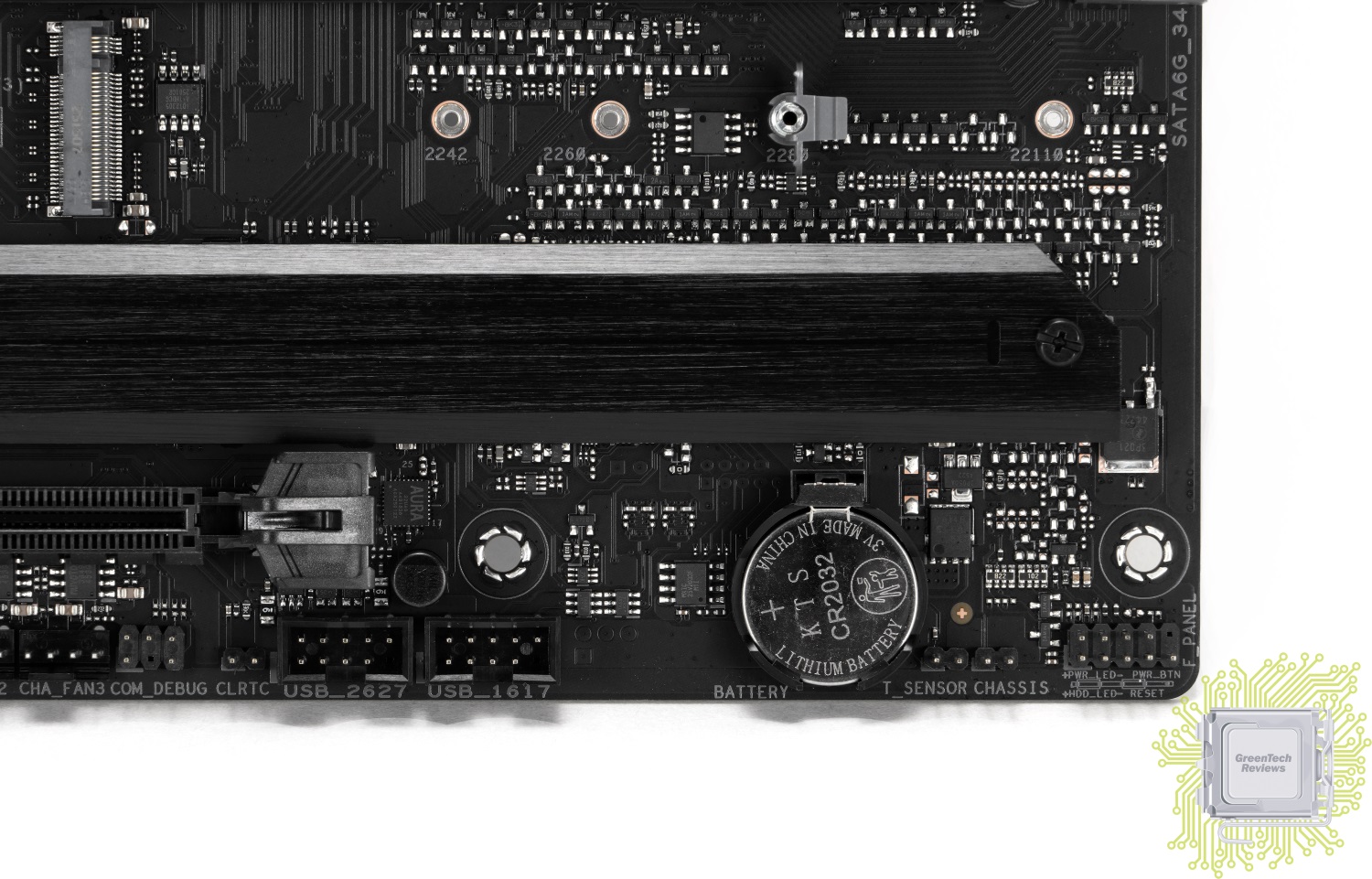

Правее находятся разъёмы для подключения четырёх USB 2.0 портов, контакты для подключения внешнего датчика температуры, контакты для подключения датчика вскрытия корпуса и набор контактов для подключения передней панели корпуса.

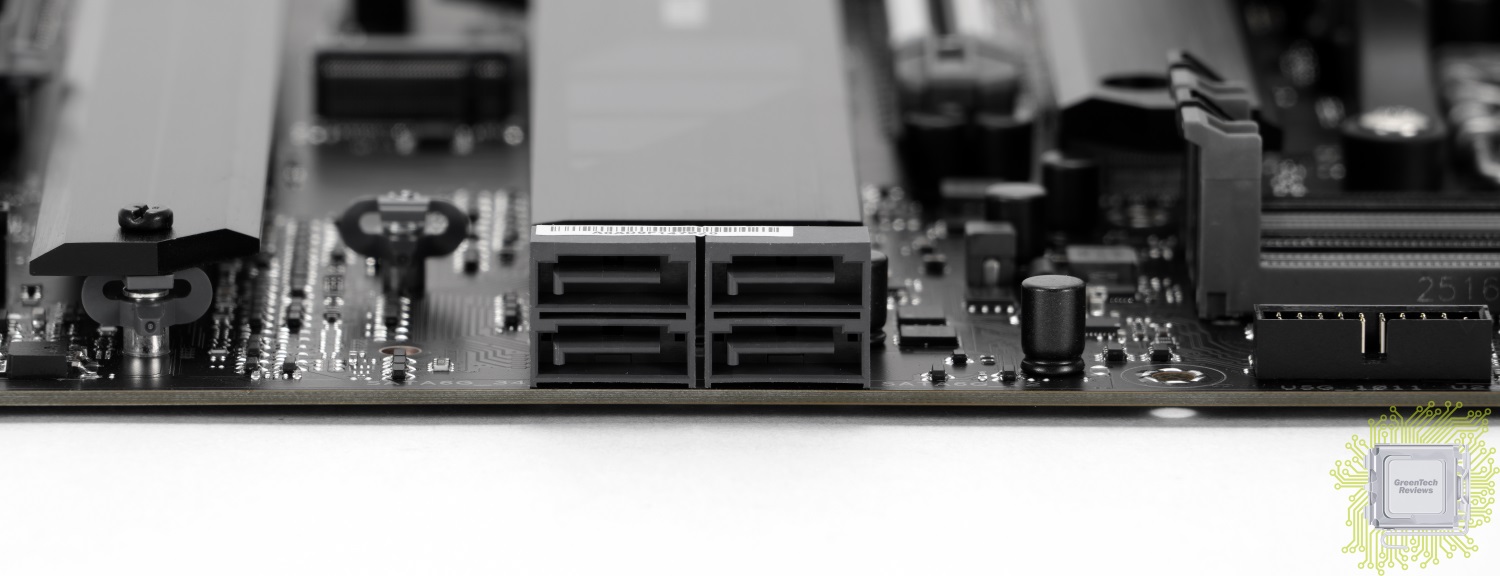

Четыре SATA порта расположены в привычном для них месте.

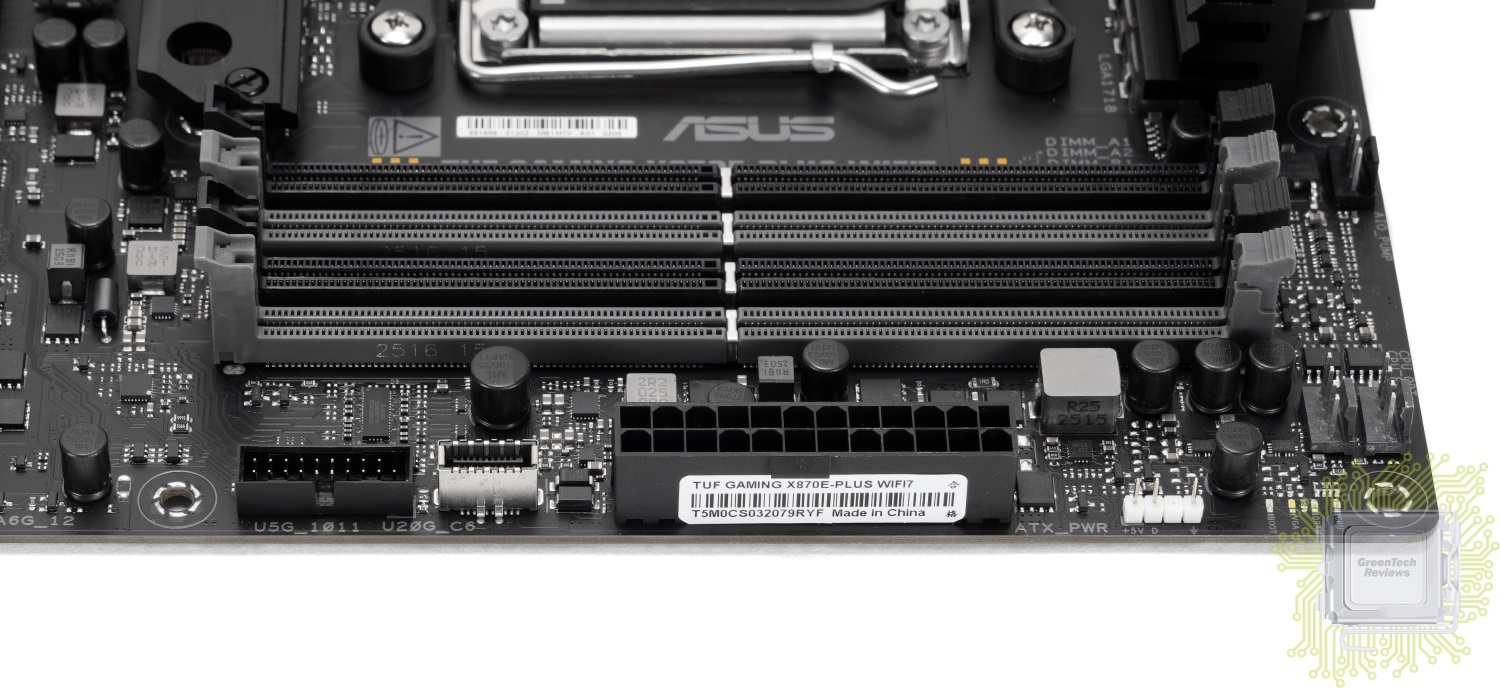

Рядом с разъёмом основного питания платы производитель разместил разъём для подключения высокоскоростного USB Type-C порта (20 Гбит/с) фронтальной панели корпуса и пары стандартных USB 3.2 Gen1 портов. Правее нашлось место ещё для разъёма ARGB и набора светодиодов, которые заменяют POST коды — по ним можно определить проблему при включении, если она вызвана процессором, памятью, видеокартой или загрузочным диском.

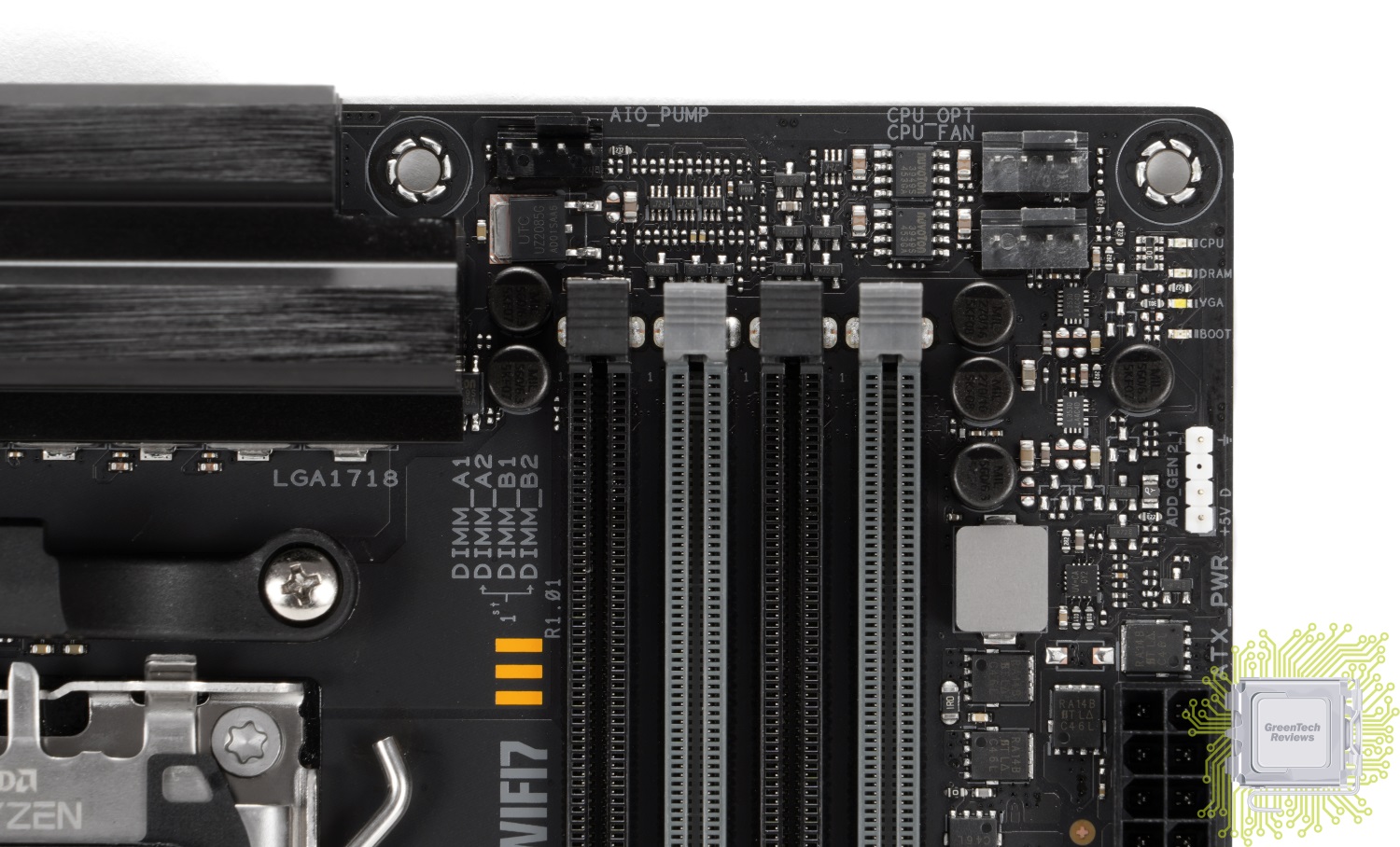

В этом же углу платы находятся два 4-контактных разъёмов для вентиляторов, а чуть поодаль от них — ещё один подобный разъём для подключения помпы СЖО (или вентилятора).

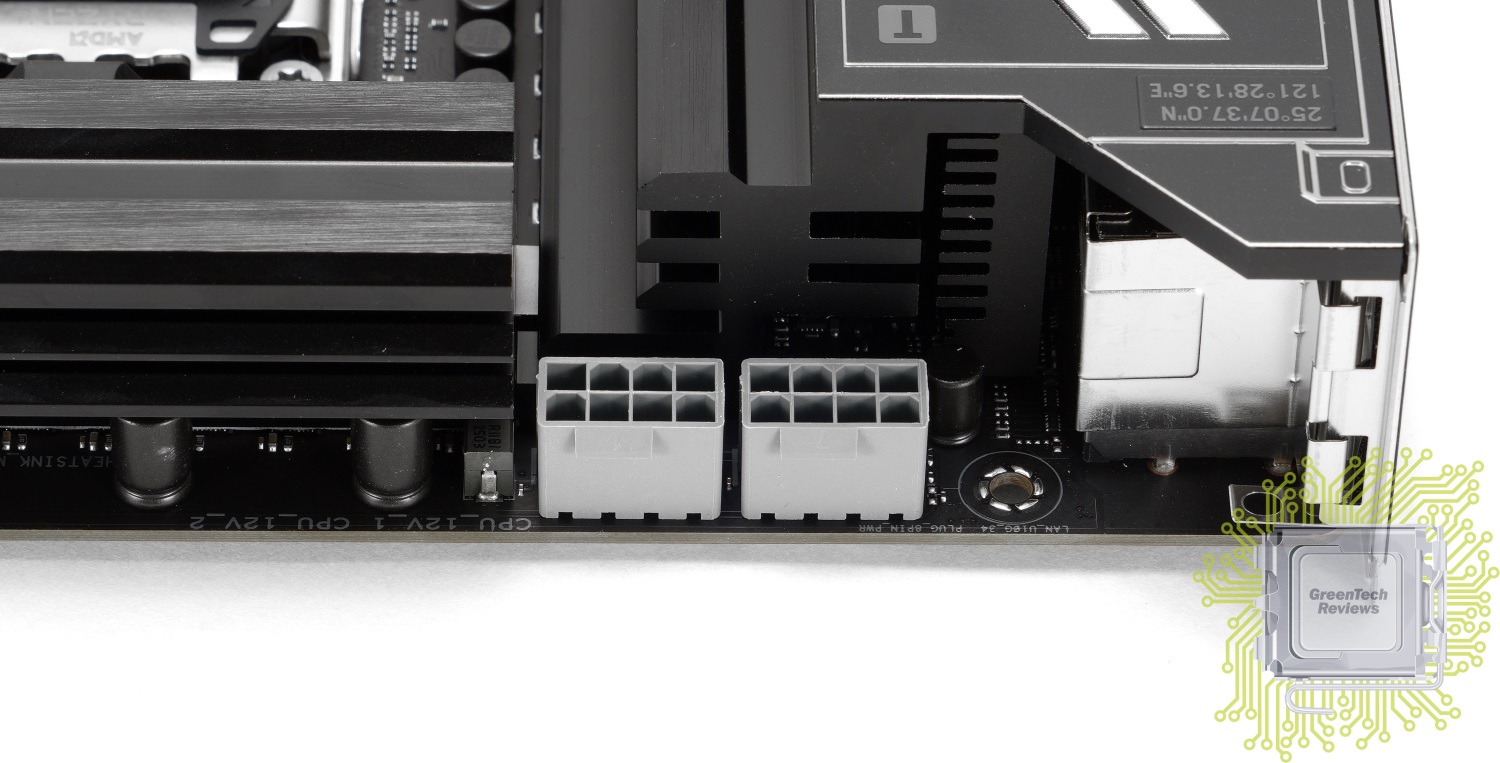

Для питания процессора реализовано два 8-контактных разъёма.

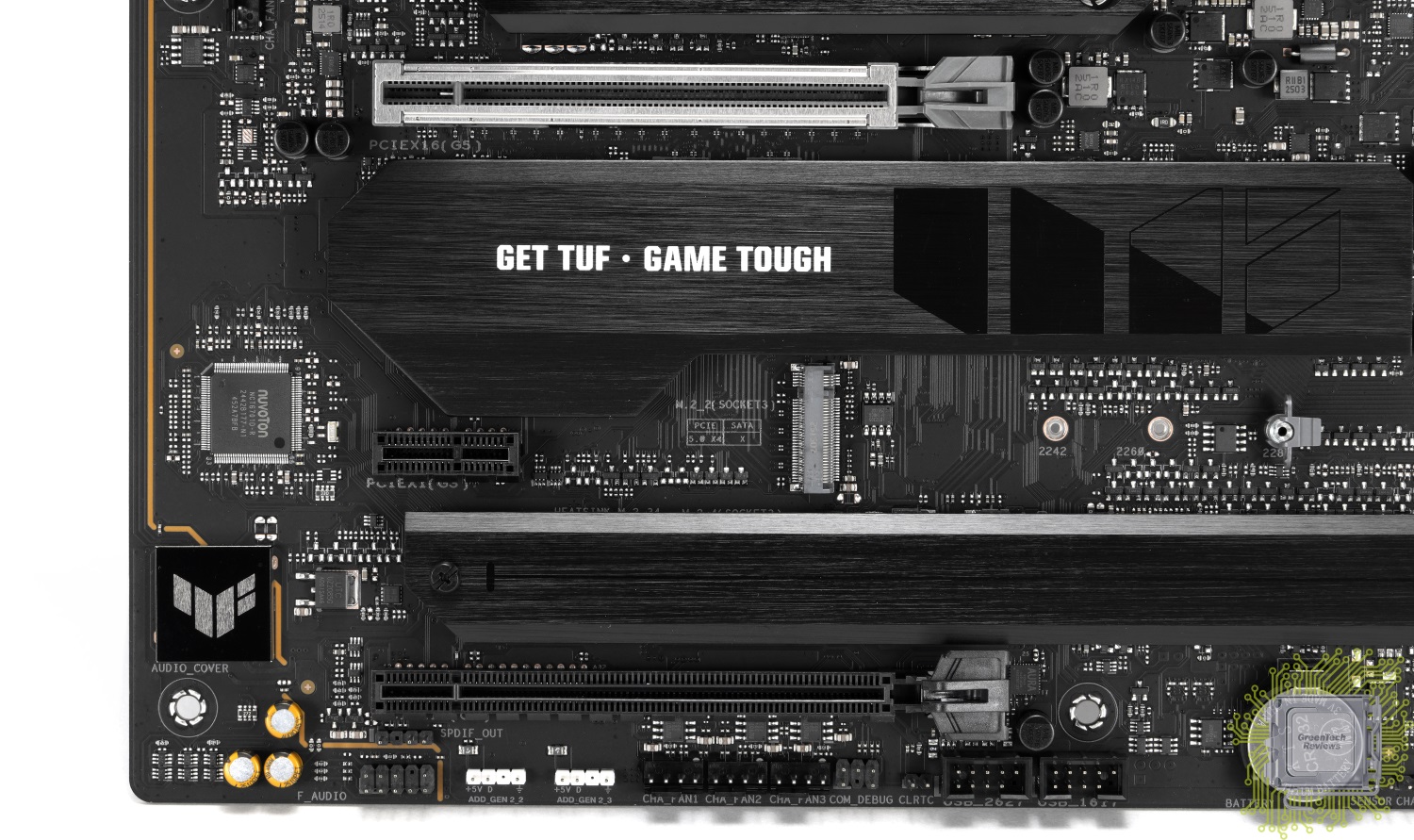

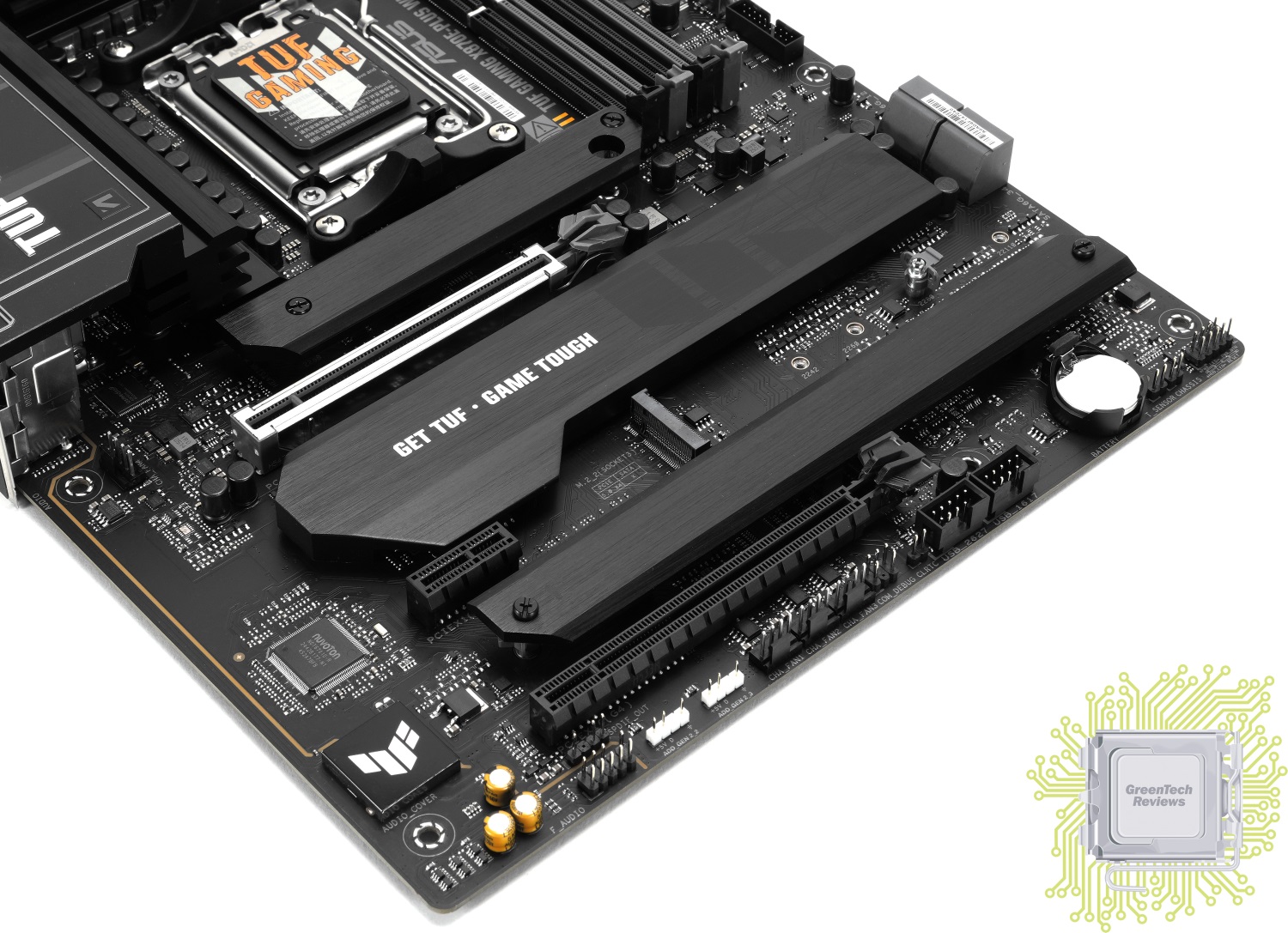

Три из четырёх M.2 SSD можно охладить предустановленными радиаторами.

Соприкасаются радиаторы с накопителями при помощи термопрокладок.

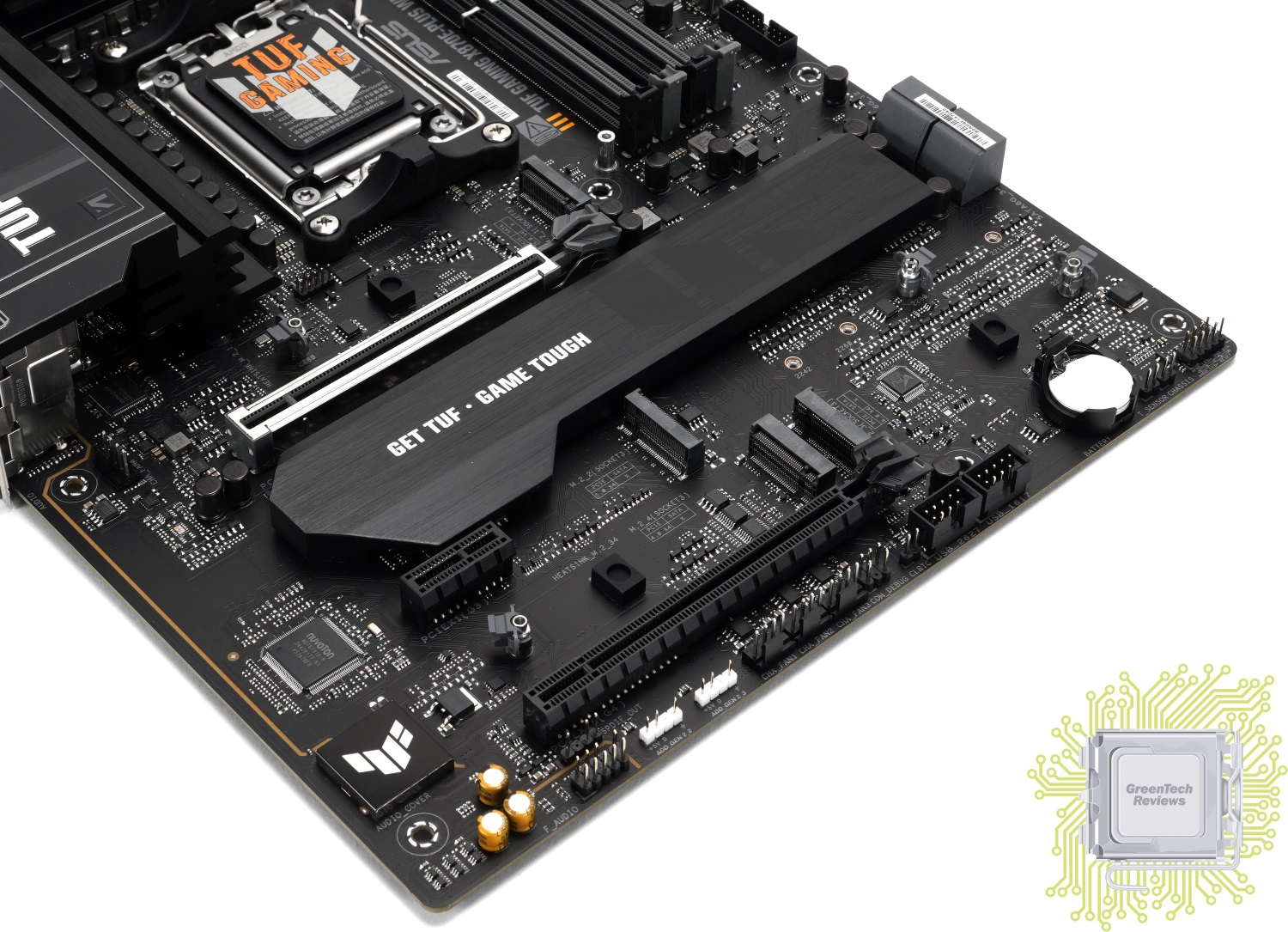

Всего на плате производитель реализовал четыре M.2 разъёма:
M.2_1: от процессора и находится рядом с процессором — поддерживает формат SSD 2280, режим работы PCIe 5.0 x4 при использовании процессоров серий 9000 и 7000 или же PCIe 4.0 x4 при использовании процессоров серии 8000.
M.2_2*: от процессора и находится внизу платы возле второго PCIe x16 слота — поддерживает формат SSD 2242/2260/2280/22110, режим работы PCIe 5.0 x4 при использовании процессоров серий 9000 и 7000 или же отключён при использовании процессоров серии 8000.
M.2_3: от чипсета — поддерживает формат SSD 2280, режим работы PCIe 4.0 x4.
M.2_4: от чипсета — поддерживает формат SSD 2280, режим работы PCIe 4.0 x4.

*M.2_2 делит линии с PCIex16(G5)_1. Если M.2_2 работает в режиме PCIe x4, то PCIex16(G5)_1 будет работать в режиме x8.

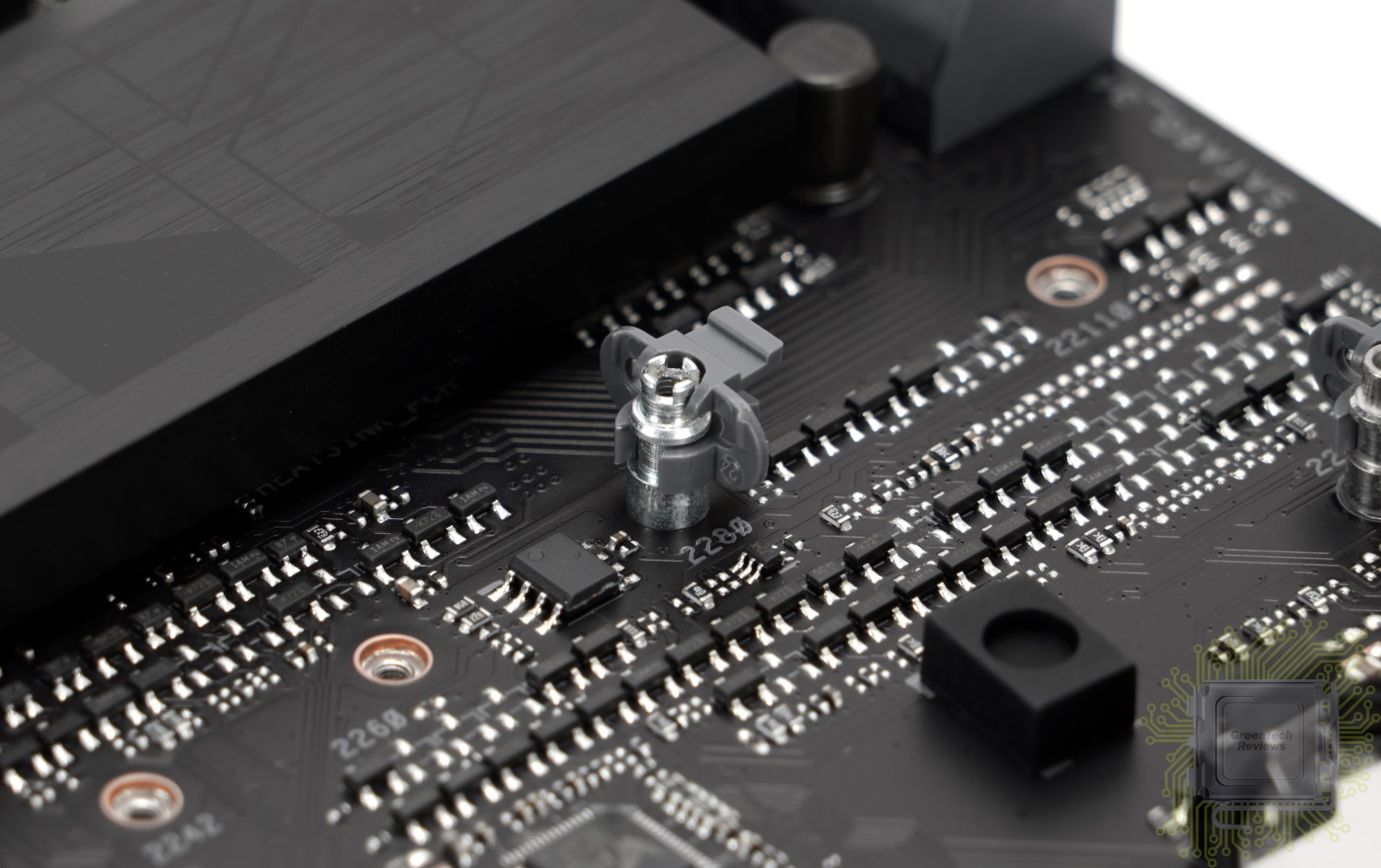

Система креплений самих SSD — пластиковые фиксаторы на металлических стойках, к которым прикручиваются радиаторы.

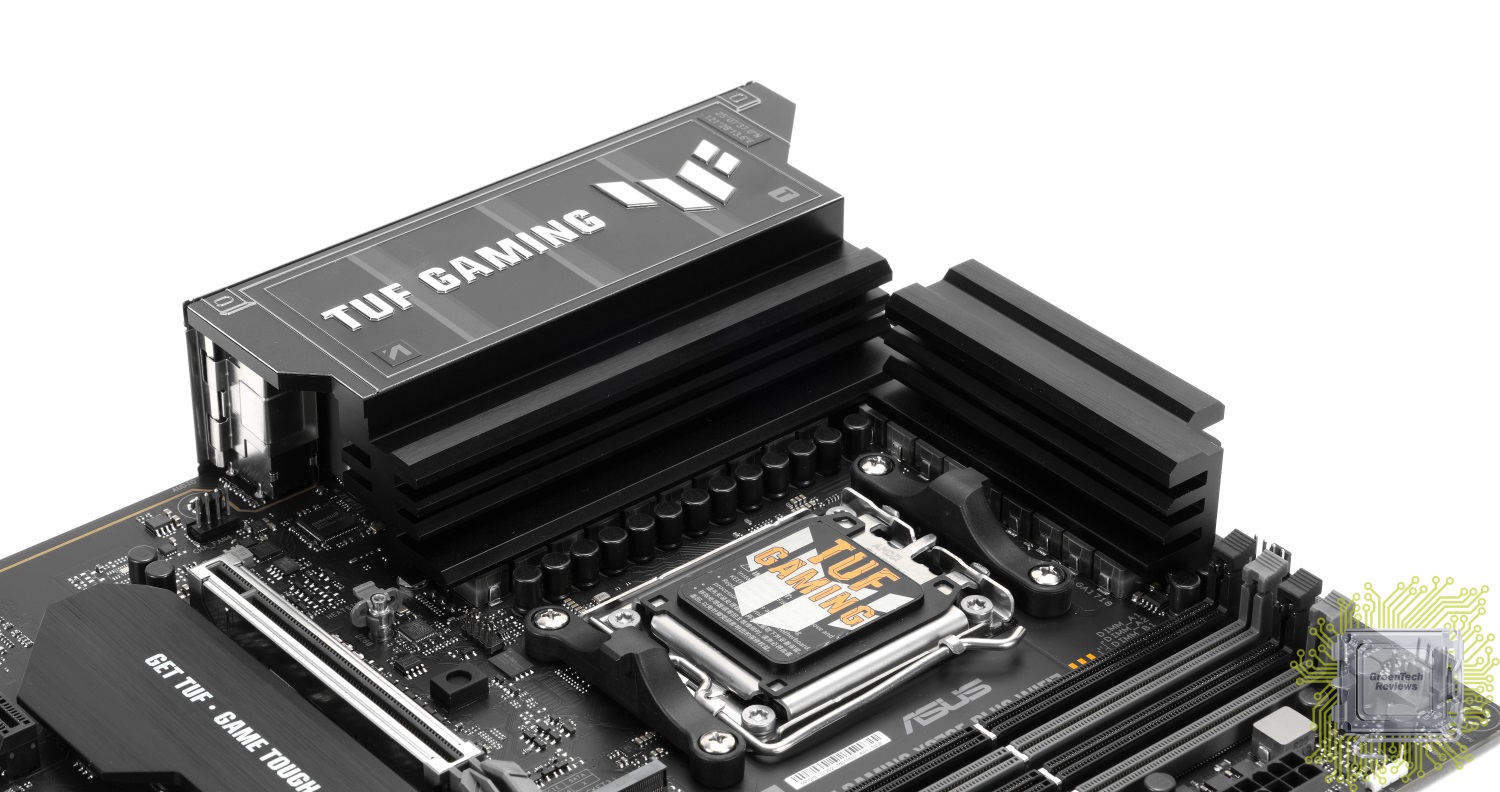

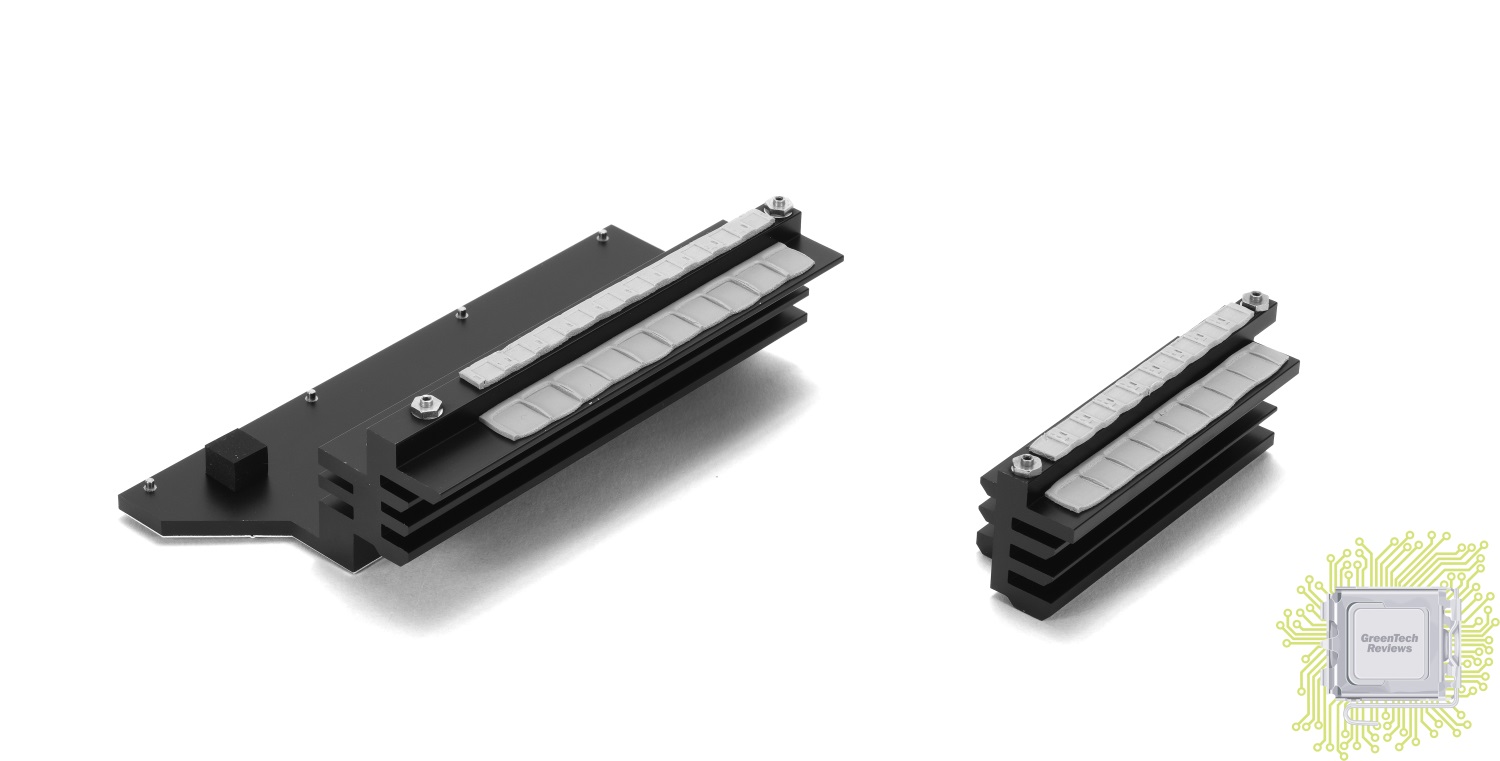

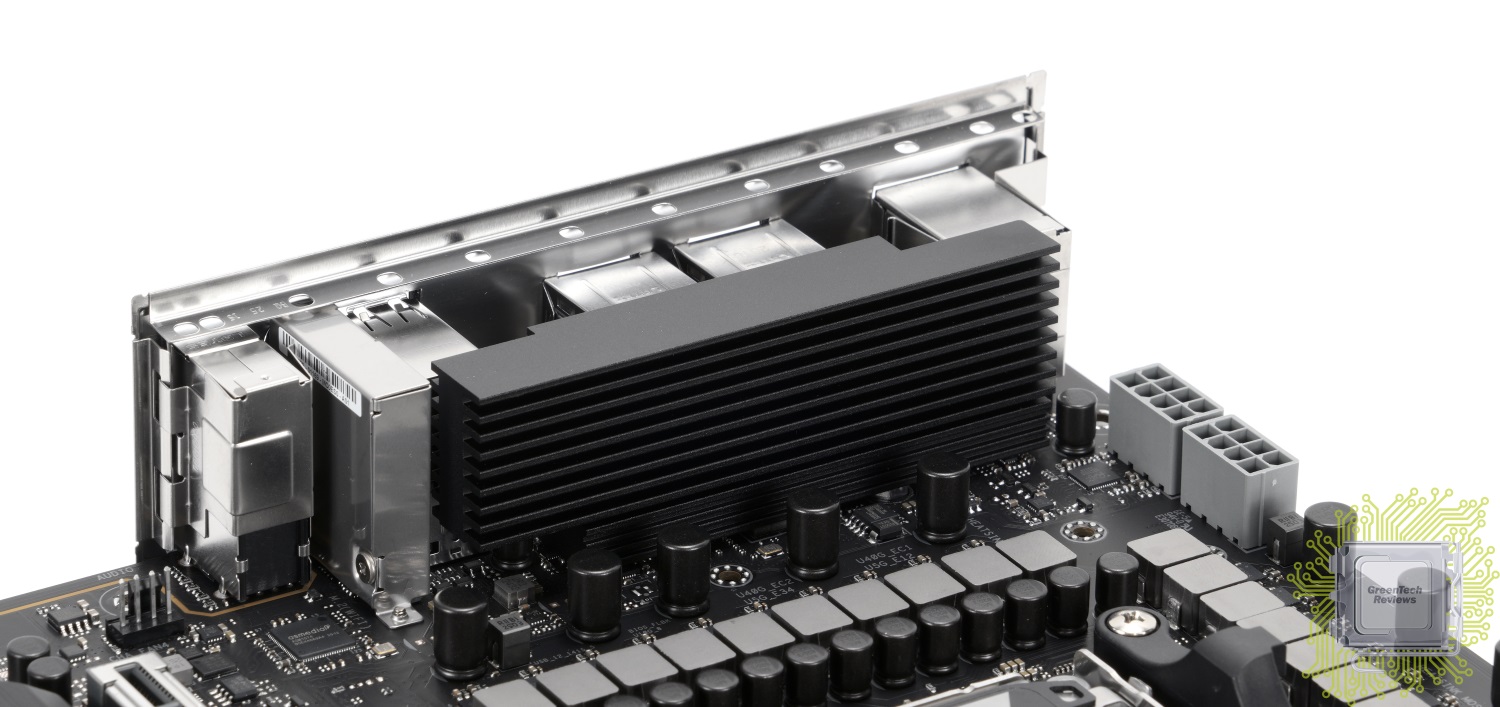

Система охлаждения подсистемы питания состоит из радиаторов в виде двух массивных блоков разной формы.

Для отвода тепла используется пара термопрокладок для каждого радиатора.

Под левой секцией скрывается ещё один радиатор.

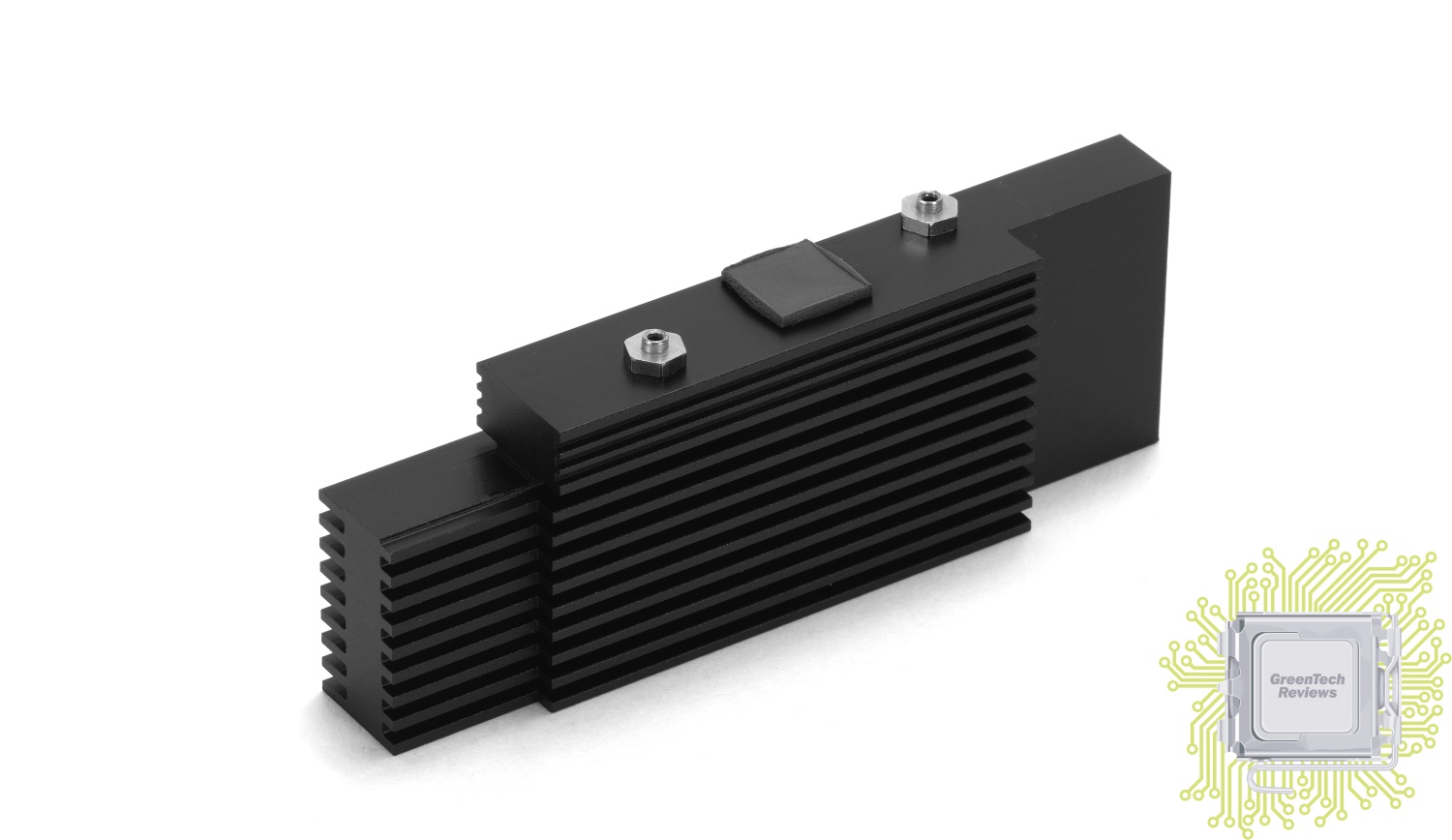

Он фиксируется к плате двумя винтами и соприкасается с ASMedia ASM4242 через термопрокладку.

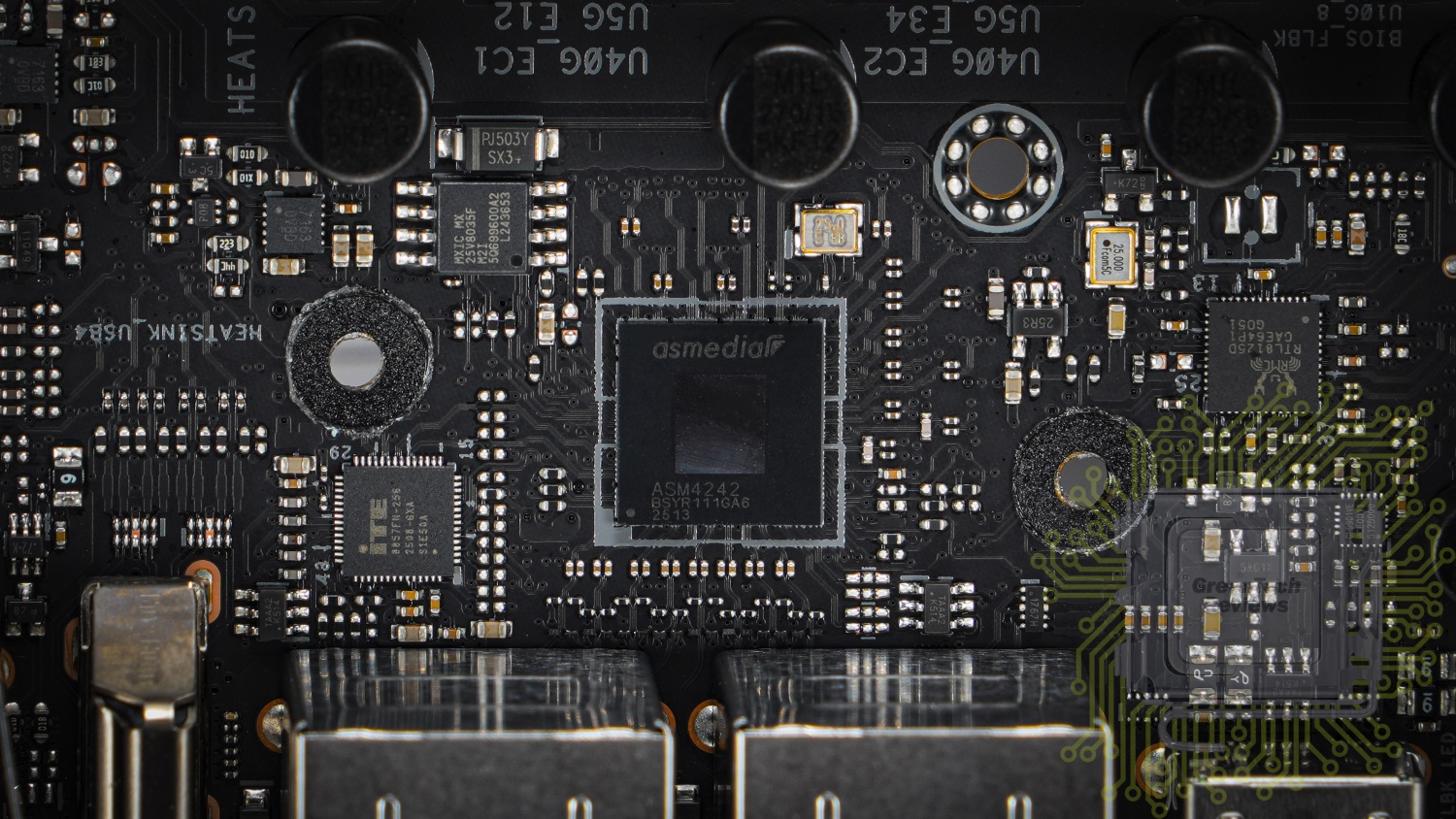

Вот эта небольшая микросхема выделяет до 4,5 Вт тепла при размерах корпуса 11х11 мм (а непосредственно самая горячая часть ещё меньше).

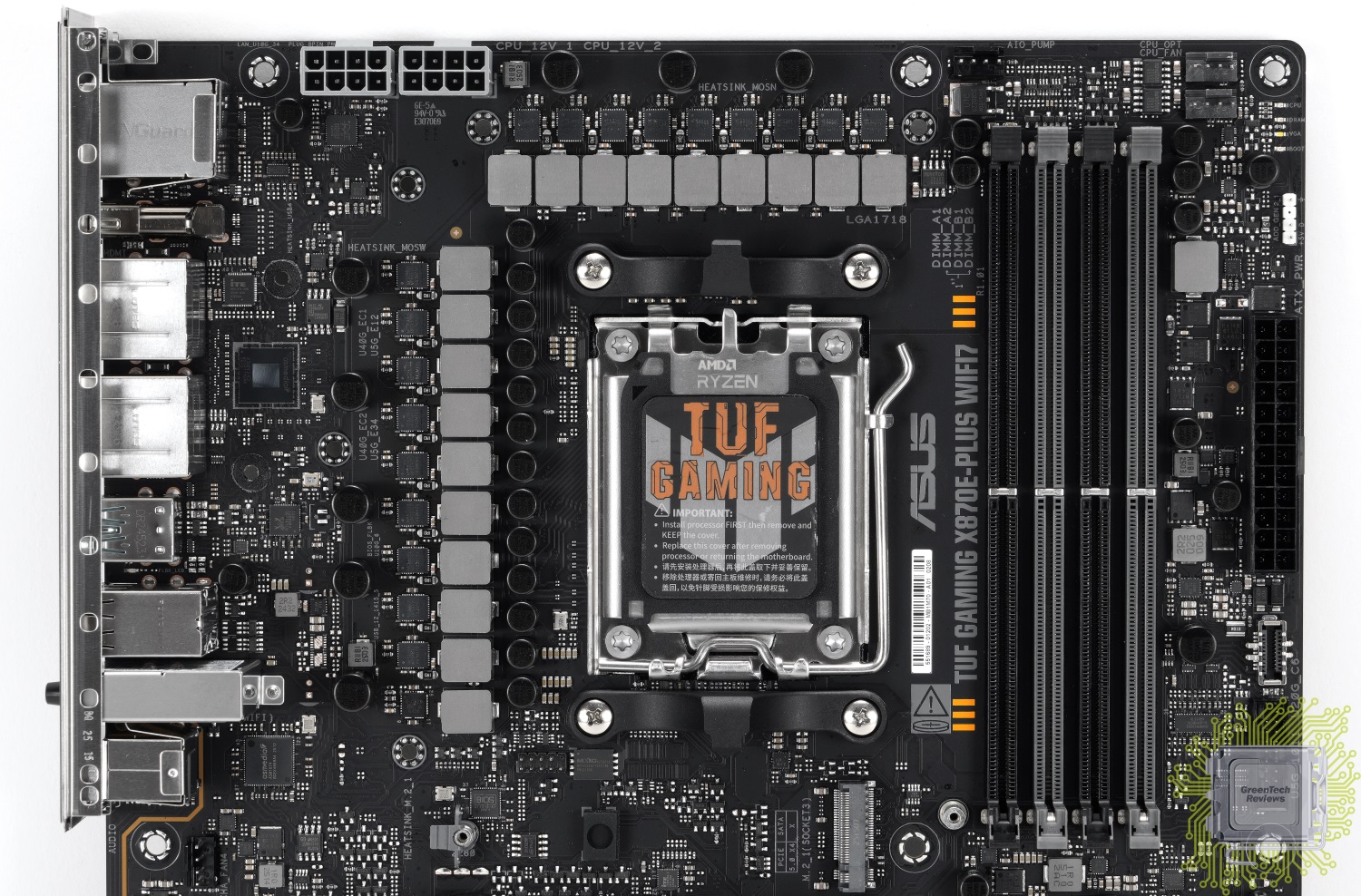

Подсистема питания реализована по схеме 16+2+1 (Core + SoC + VDD_MISC). Первые 18 набраны 80 А (пиковое значение 120 А) сборками MPS2447 MP86670 производства Monolithic Power Systems. И ещё одна (VDD_MISC) характерна сборкой Vishay SiC629 (80 А). Работает всё это добро под управлением контроллеров Digi+ ASP2206 (ядра, SoC) и Richtek RT3672JE (VDD_MISC). Последний и расположен на обратной стороне материнской платы.
