Обзор и тестирование материнской платы MSI MAG X870E TOMAHAWK MAX WIFI

MSI MAG X870E TOMAHAWK MAX WIFI — материнская плата по современным меркам начально-среднего ценового диапазона среди вариантов с парой так называемых чипсетов AMD X870, что и образует в её названии «X870E». Относительно не-MAX версии производитель обновил плату в нескольких важных аспектах, которые важны для тех, кто только планирует собирать ПК или собирает прямо сейчас с младшим процессором, но с планами обновить его до нового. Помимо изменённого дизайна производитель вдвое увеличил объём микросхемы BIOS (теперь он составляет 64 МБ, чего хватит для обновления для поддержки новых процессоров Zen 6), добавил штыревые разъёмы для управления CPU Base Clock (BCLK) и добавил вариант платы MAG X870E TOMAHAWK MAX WIFI PZ — это модификация, у которой все основные разъёмы выведены на обратной стороне платы для сборки соответствующей по стилю системы — MSI PROJECT ZERO.

Стоимость MSI MAG X870E TOMAHAWK MAX WIFI в рознице на момент публикации материала составляет от 40000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


Поставляется MSI MAG X870E TOMAHAWK MAX WIFI в коробке со слегка обновлённым дизайном, который актуален и для материнских плат на базе чипсетов Intel 800-й серии. Некоторые ключевые особенности платы указаны сразу на передней стороне коробки, а именно — про сетевые подключения обоих типов и USB4.

Обратная сторона коробки не претерпела кардинальных изменений, поэтому информативность осталась на высоком уровне. Здесь производитель демонстрирует материнскую плату «в полный рост» и рассказывает о её ключевых возможностях, которые мы сразу дополним информацией с сайта производителя:
— поддержка DDR5 8400+ MT/с (OC);
— мощная подсистема питания: 14+2+1 Duet Rail, двойные 8-контактные разъемы питания процессора, технологии Core Boost, Memory Boost, 8-слойная печатная плата из материалов серверного класса с увеличенным содержанием меди;
— Frozr Guard: увеличенный радиатор, термопрокладки – 7 Вт/(м·K), дополнительные термопрокладки на дросселях и радиаторе EZ M.2 Shield Frozr II;
— EZ DIY: EZ M.2 Shield Frozr II, EZ M.2 Clip II, EZ PCIe Release и EZ Antenna;
— высокоскоростные интерфейсы: слот PCIe 5.0, Lightning Gen 5 x4 M.2;
— Ultra Connect: USB4 и 5G LAN c Wi-Fi 7 — высокоскоростные интерфейсы передачи данных.

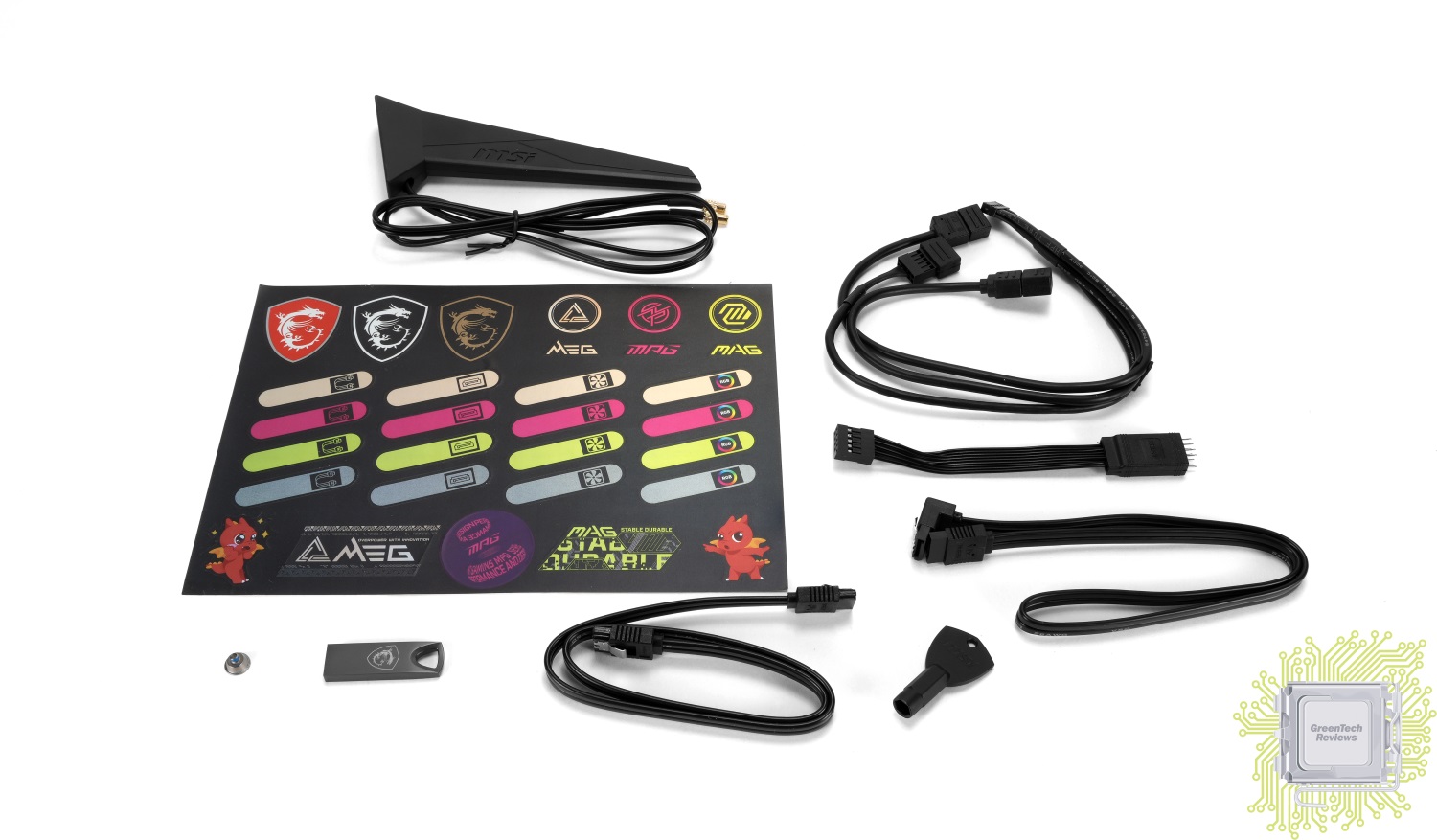

Комплект поставки относительно небольшой. Как и ранее, полноценное руководство пользователя отсутствует — его нужно скачивать с сайта производителя. Ссылка в виде QR-кода размещена на коробке (на фото выше — правый нижний угол). Из физических элементов комплекта поставки в нашем распоряжении:
— флешка с драйверами и ПО;
— набор наклеек (на кабели и декоративные);
— два SATA кабеля;
— антенна для Wi-Fi модуля;
— переходник EZ Conn-Cable (V2);
— переходник для подключения передней панели корпуса.

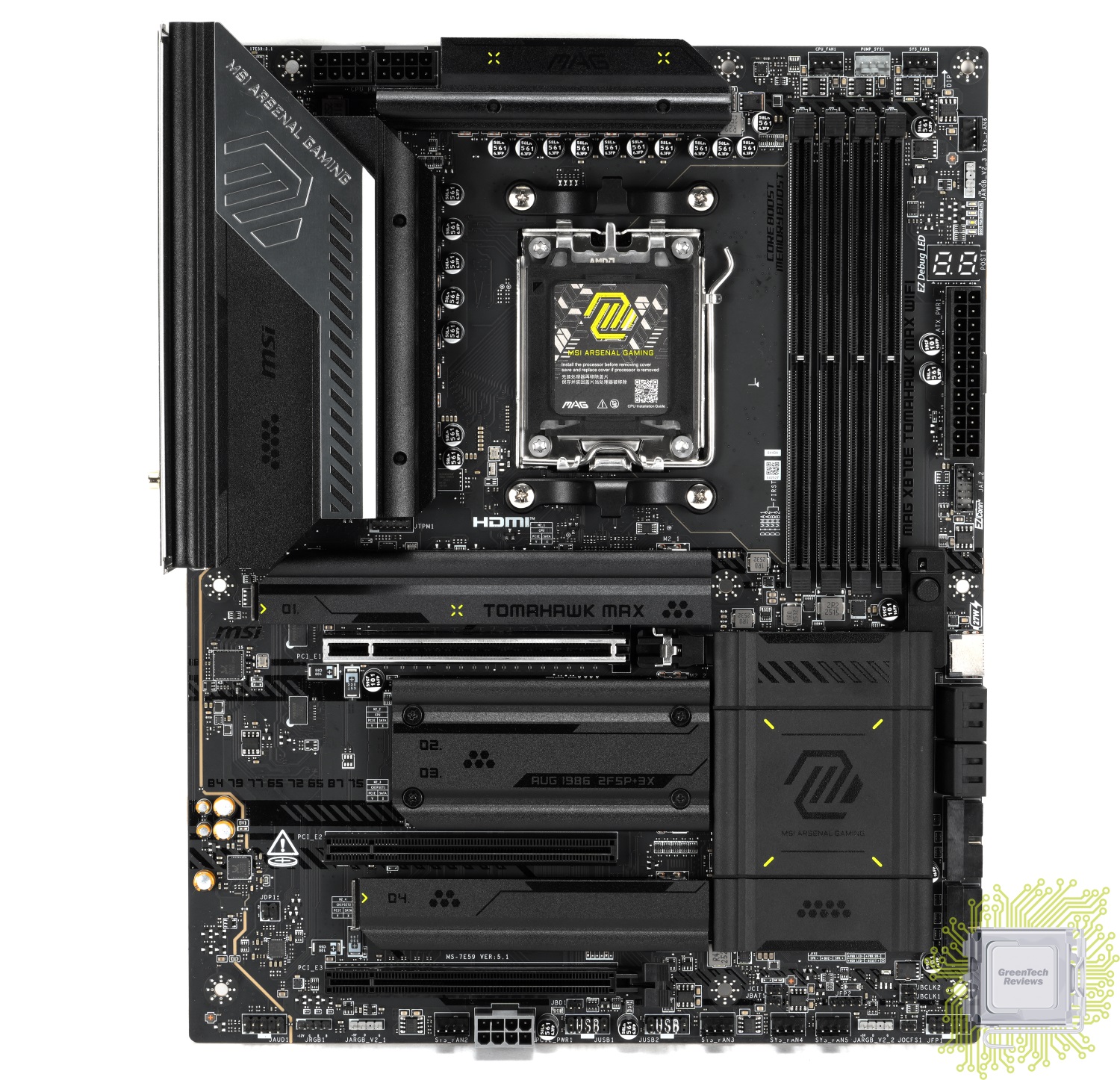

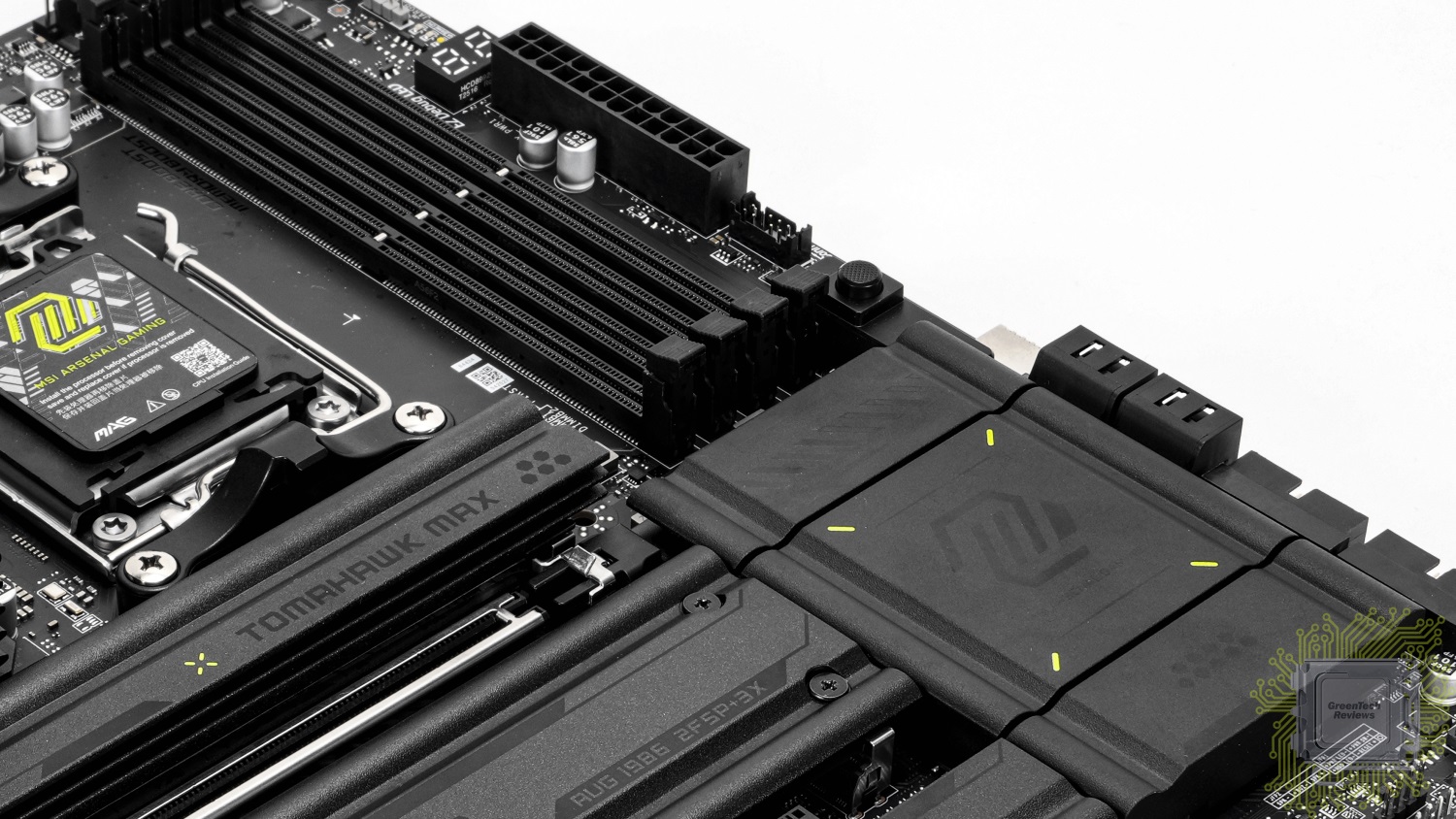

MSI MAG X870E TOMAHAWK MAX WIFI — материнская плата формата ATX, которая основана на 8-слойной печатной плате с чёрной маской. В дизайне преобладают чёрный цвет и угадываются формы радиаторов в фирменном стиле производителя. От предшествующей модели, которая была основана на тех же чипсетах, изучаемая в этом материале плата отличается в основном дизайном. По электронно-компонентной базе отличий тоже немало, но самые важные именно для пользователя уже были озвучены в этом материале чуть ранее.

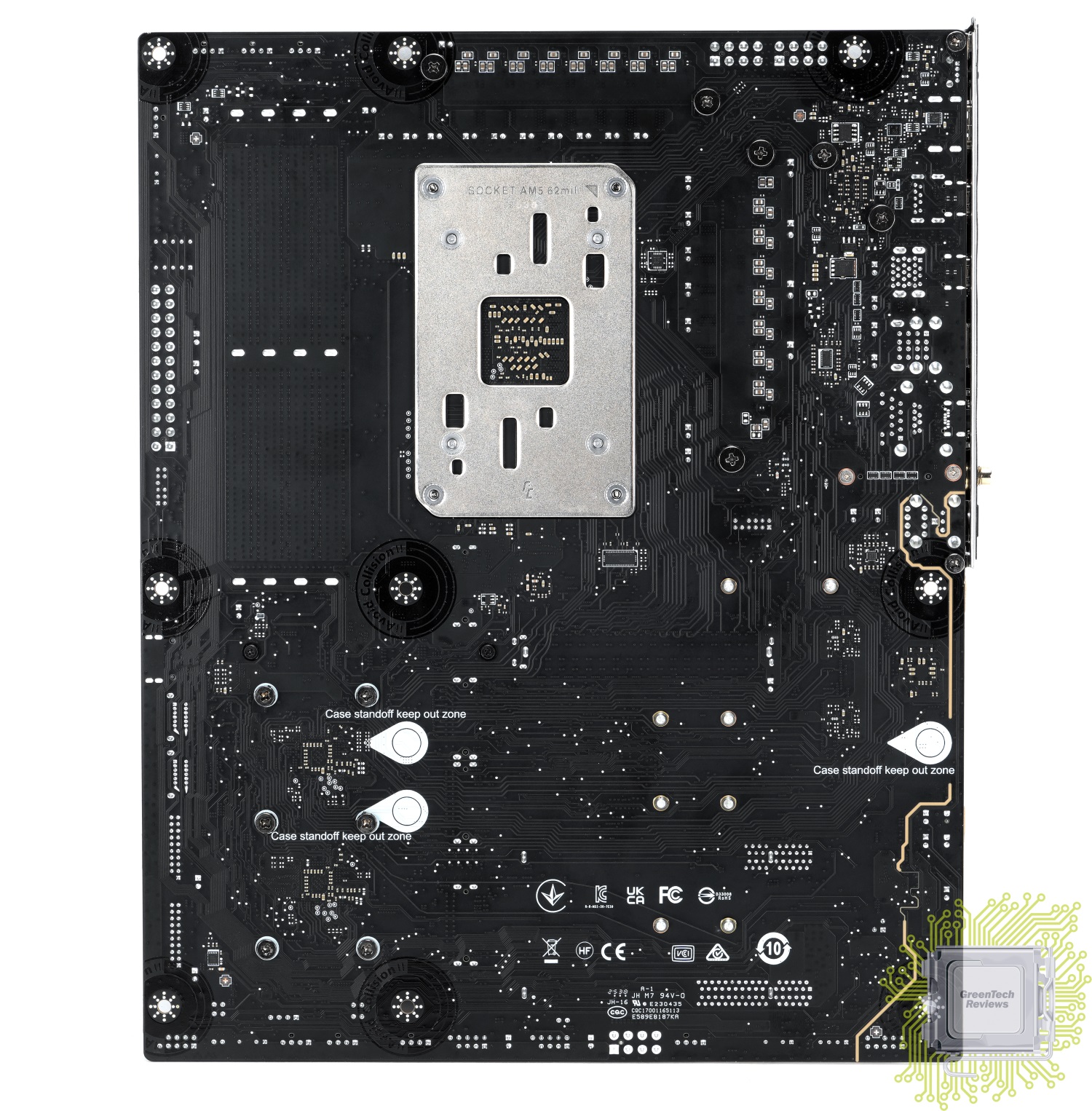

Плата с обратной стороны. Ничего примечательного для нас нет, хотя электронных компонентов на этой стороне предостаточно.

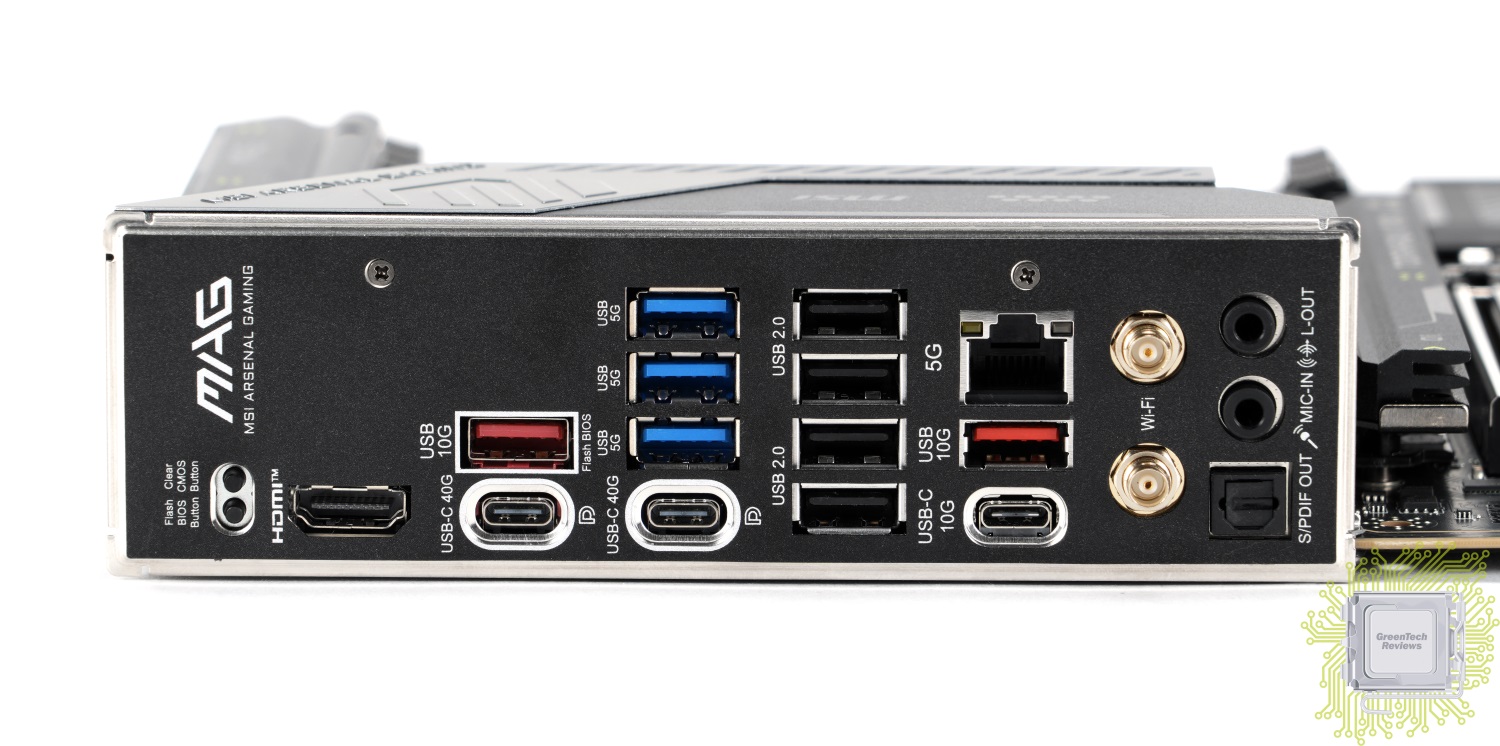

На панели ввода/вывода нам доступны:
— кнопка обновления/восстановления BIOS;
— кнопка сброса настроек BIOS;
— HDMI 2.1 FRL видео выход (до 4K при 120 Гц или до 8K при 60 Гц);
— два USB 40 Гбит/с в формате Type-C (с поддержкой DisplayPort 1.4 до 4K при 60 Гц);
— три USB 3.2 Gen1 Type-A порта (5 Гбит/с);
— два USB 3.2 Gen2 Type-A порта (10 Гбит/с);
— четыре USB 2.0 Type-A порта;
— один USB Type-C 3.2 Gen2 10 Гбит/с;
— сетевой порт RJ-45 (5 Гбит/с, Realtek 8126);
— разъём для подключения антенны (Wi-Fi 7 320 МГц);
— два аудио разъёма 3.5 мм;
— один оптический выход S/PDIF.

Обратите внимание: порты USB 40 Гбит/с делят PCIe 5.0 x4 линии с разъёмом M2_2. При установке устройства в разъём М2_2 они будут работать в режиме PCIe 5.0 x2. Вы можете в BIOS Setup выбрать режим работы разъёма М2_2 как PCIe 5.0 x4, но в таком случае эти Type-C порты будут отключены.

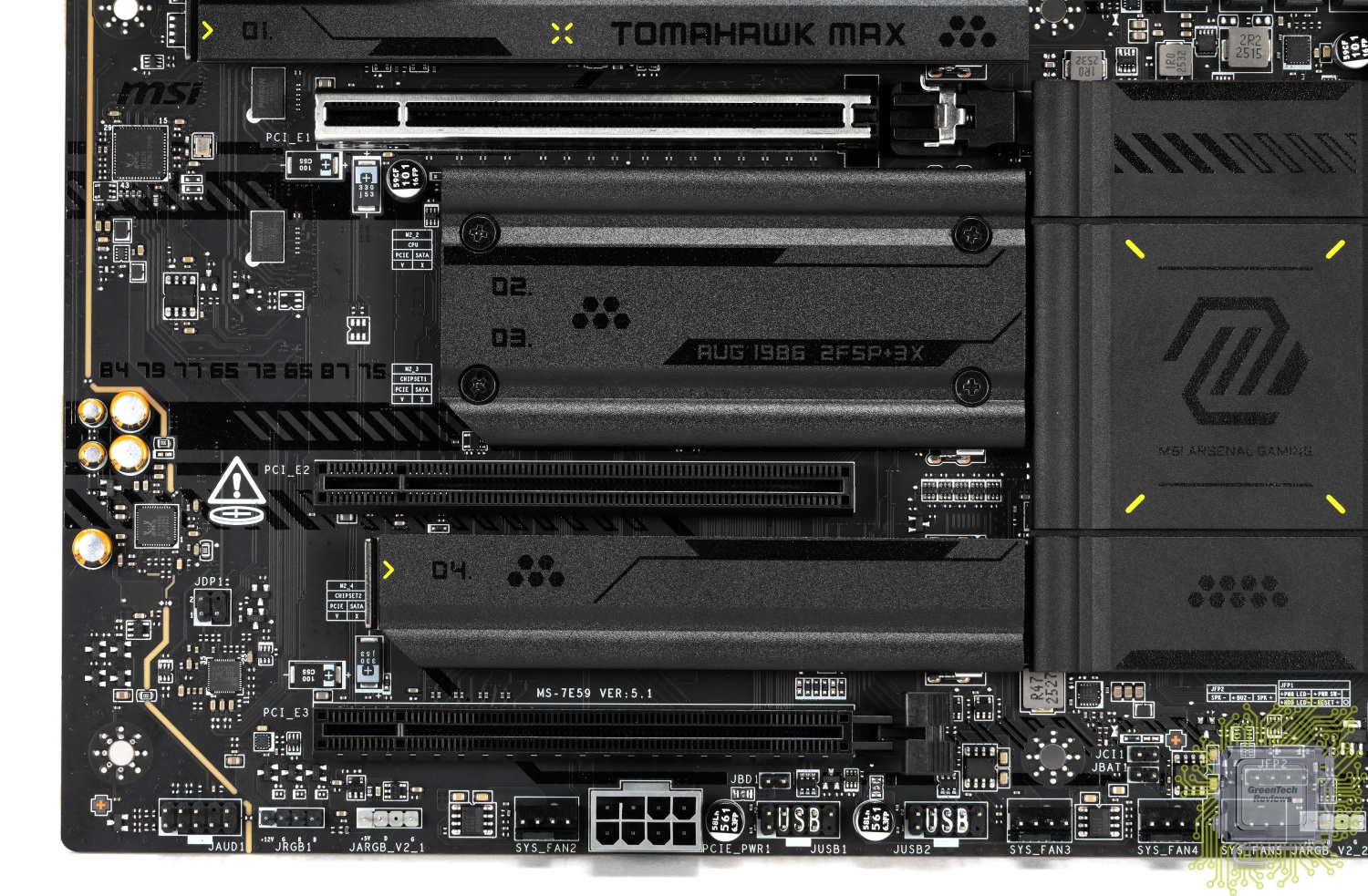

Для установки видеокарт и плат расширения нам доступны:
— один PCIe x16 слот (от процессора: Ryzen 9000/7000 — 5.0 x16; Ryzen 8700/8600/8400 — 4.0 x8; Ryzen 8500/8300 — 4.0 x4);
— один PCIe 3.0 x16 слот (от чипсета, электрически x1);
— один PCIe 4.0 x16 слот (от чипсета, электрически x1).

В конструкции основного PCIe слота не обошлось без изменений, а именно — производитель реализовал удобную в использовании защёлку, которая управляется 2-позиционной кнопкой.

Звуковая подсистема построена на базе аудио кодека Realtek ALC4080.

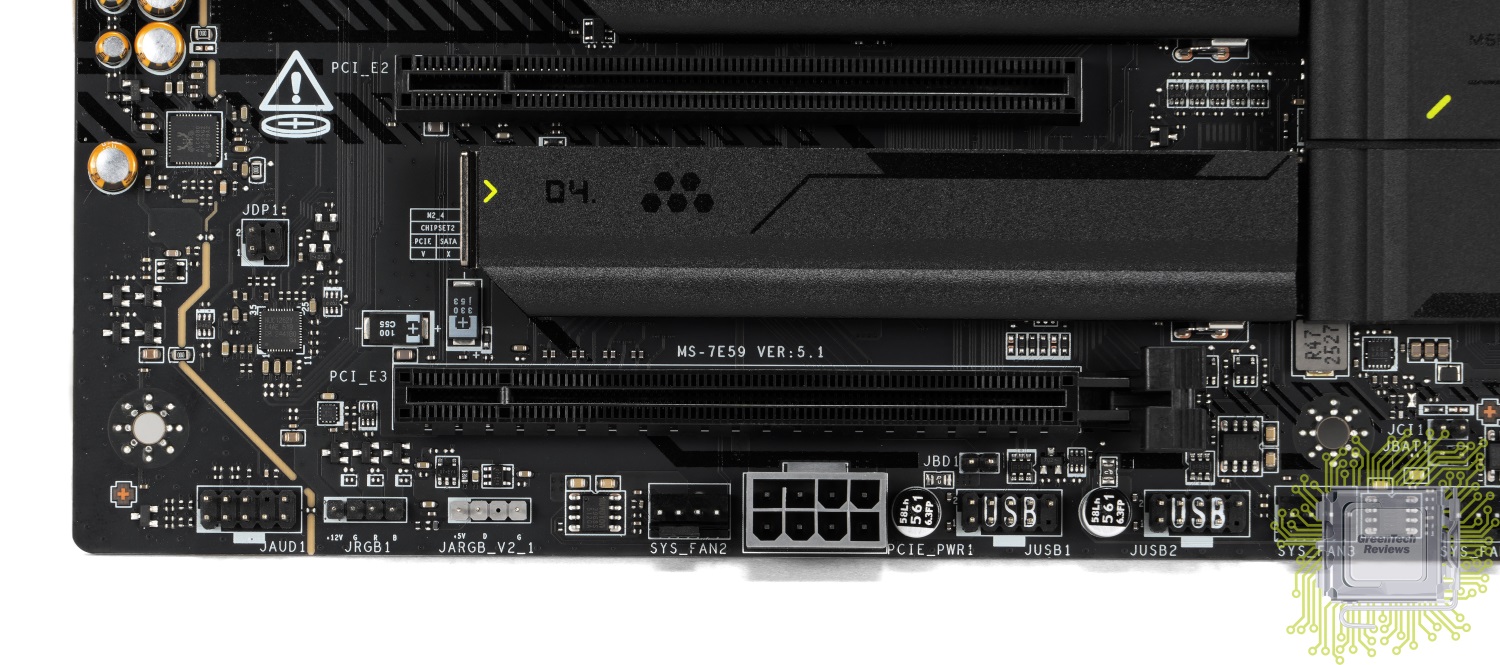

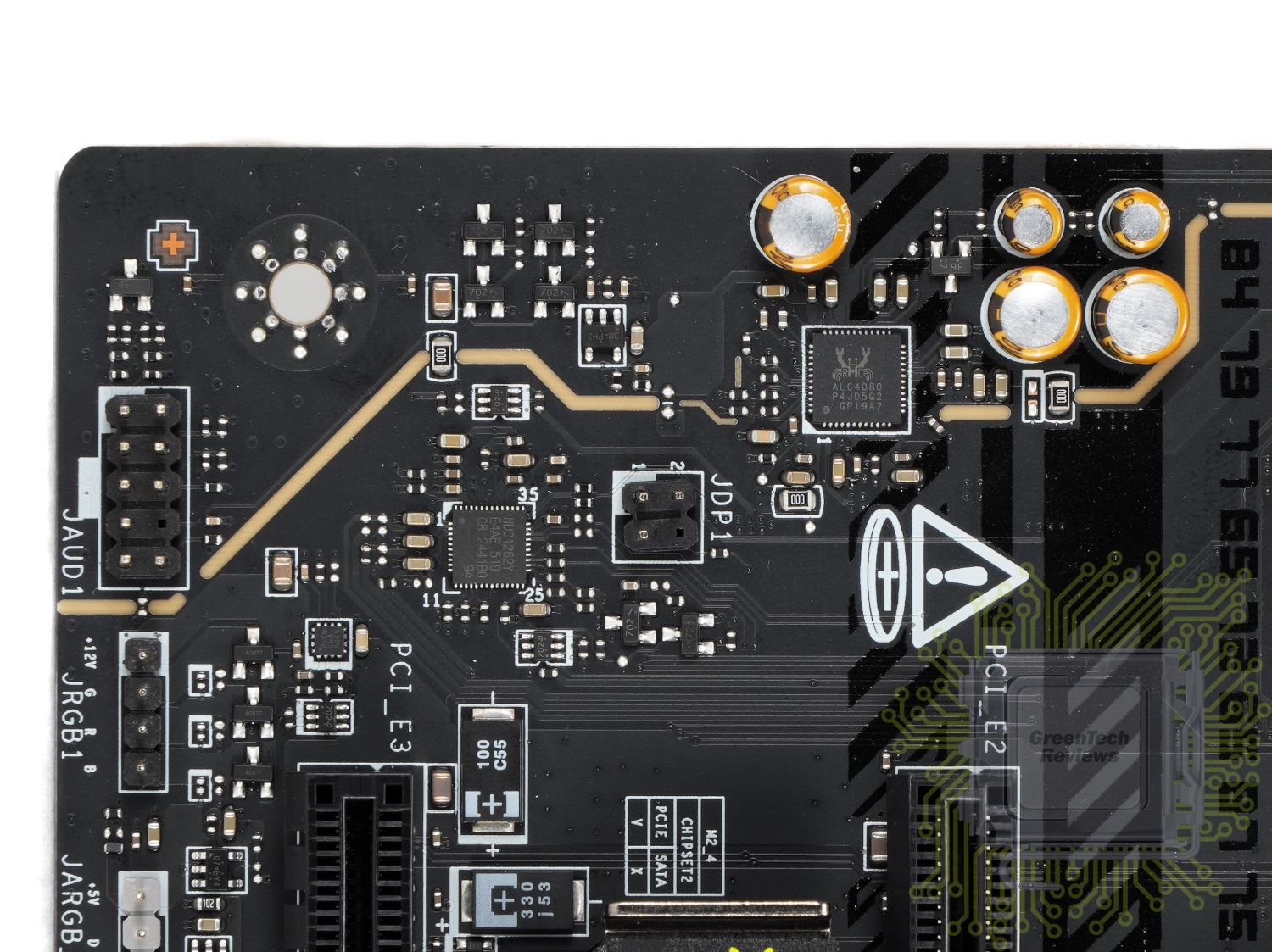

Снизу платы расположены: колодка для подключения аудио панели корпуса, два разъёма для подключения ARGB устройств; разъём для дополнительного питания, который нужно использовать, если устанавливается пара требовательных к питанию видеокарт; 4-контактный разъём для вентилятора; два разъёма для подключения четырёх USB 2.0 портов.

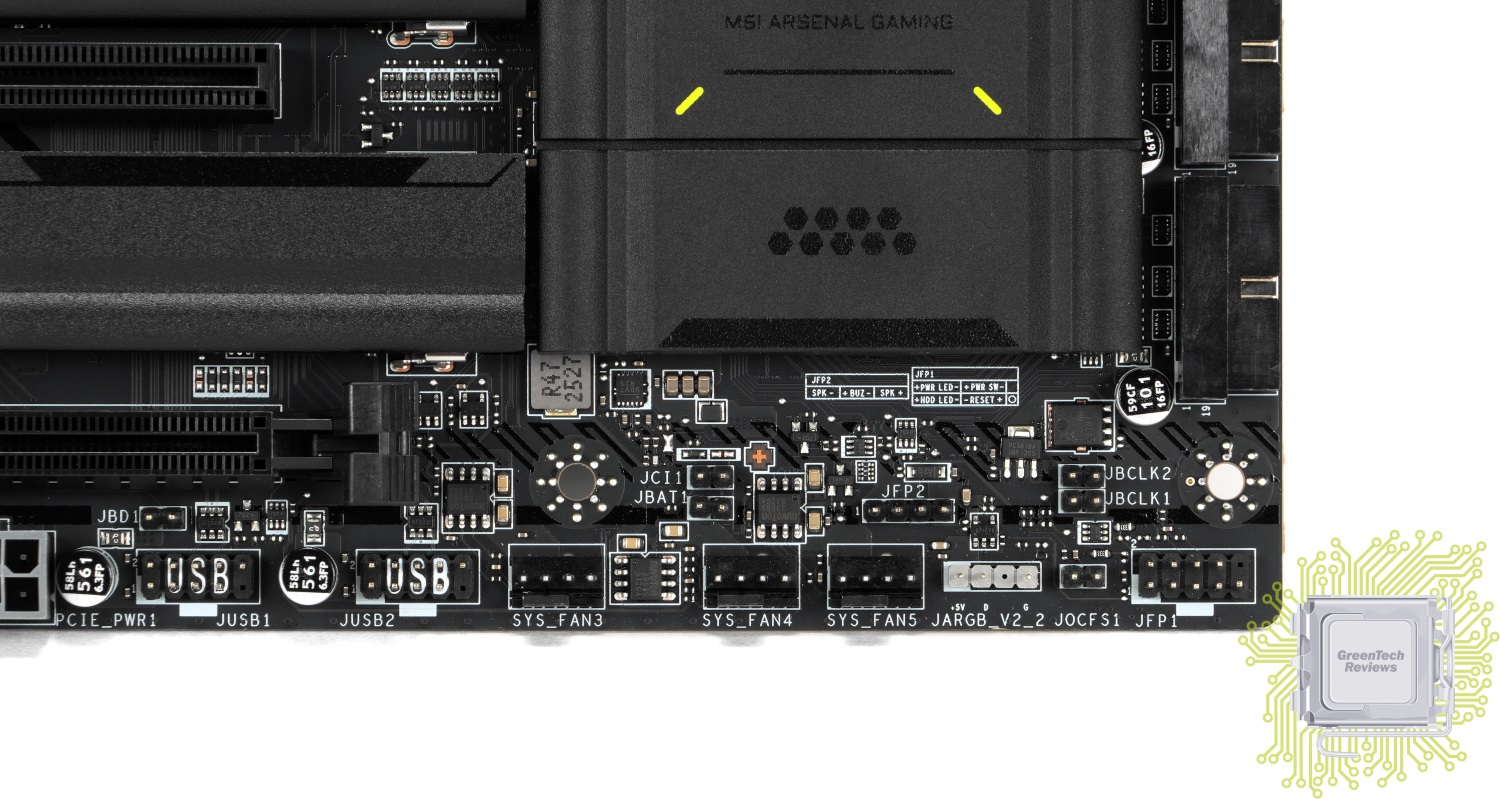

Правее размещены: три 4-контактных разъёма для вентиляторов; разъём для подключения ARGB устройства; набор контактов для подключения передней панели корпуса; разъём для подключения датчика вскрытия корпуса, два штыревых разъёма JBCLK для управления CPU Base Clock (BCLK).

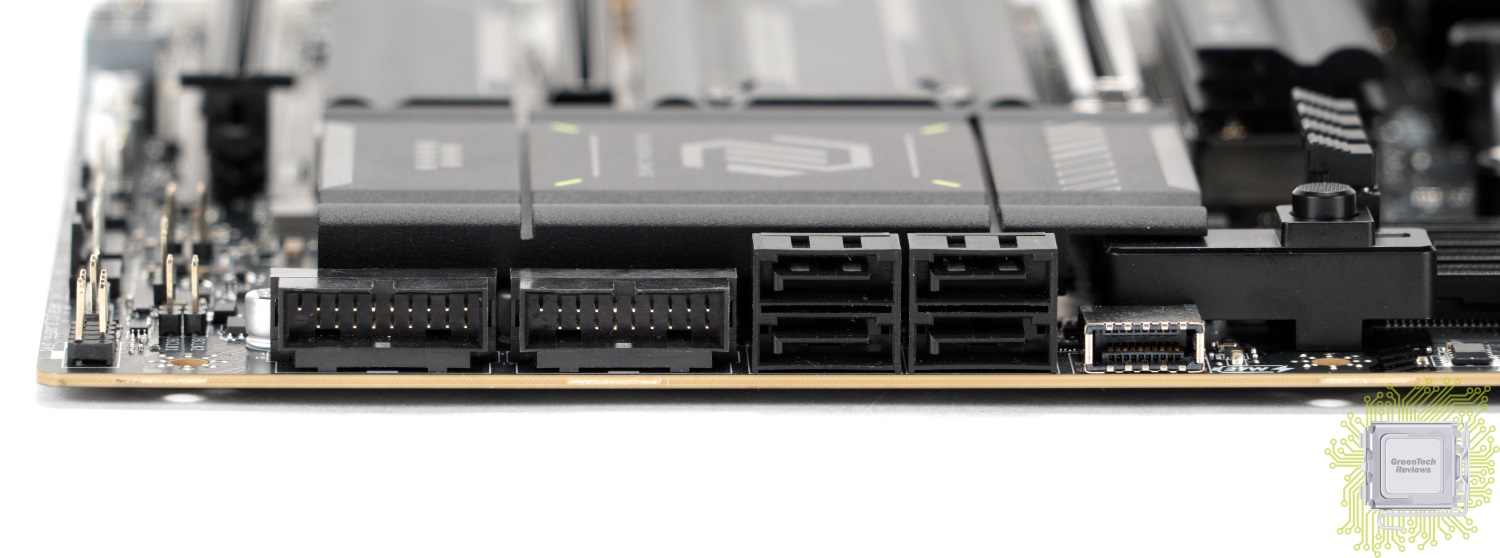

Все четыре SATA порта расположены в привычном месте сбоку платы. Рядом с ними размещены два коннектора для подключения четырёх USB 3.2 (5 Гбит/с) портов и разъём Key-A для подключения высокоскоростного USB Type-C порта (20 Гбит/с) фронтальной панели корпуса с возможностью подачи до 27 Вт питания через него.

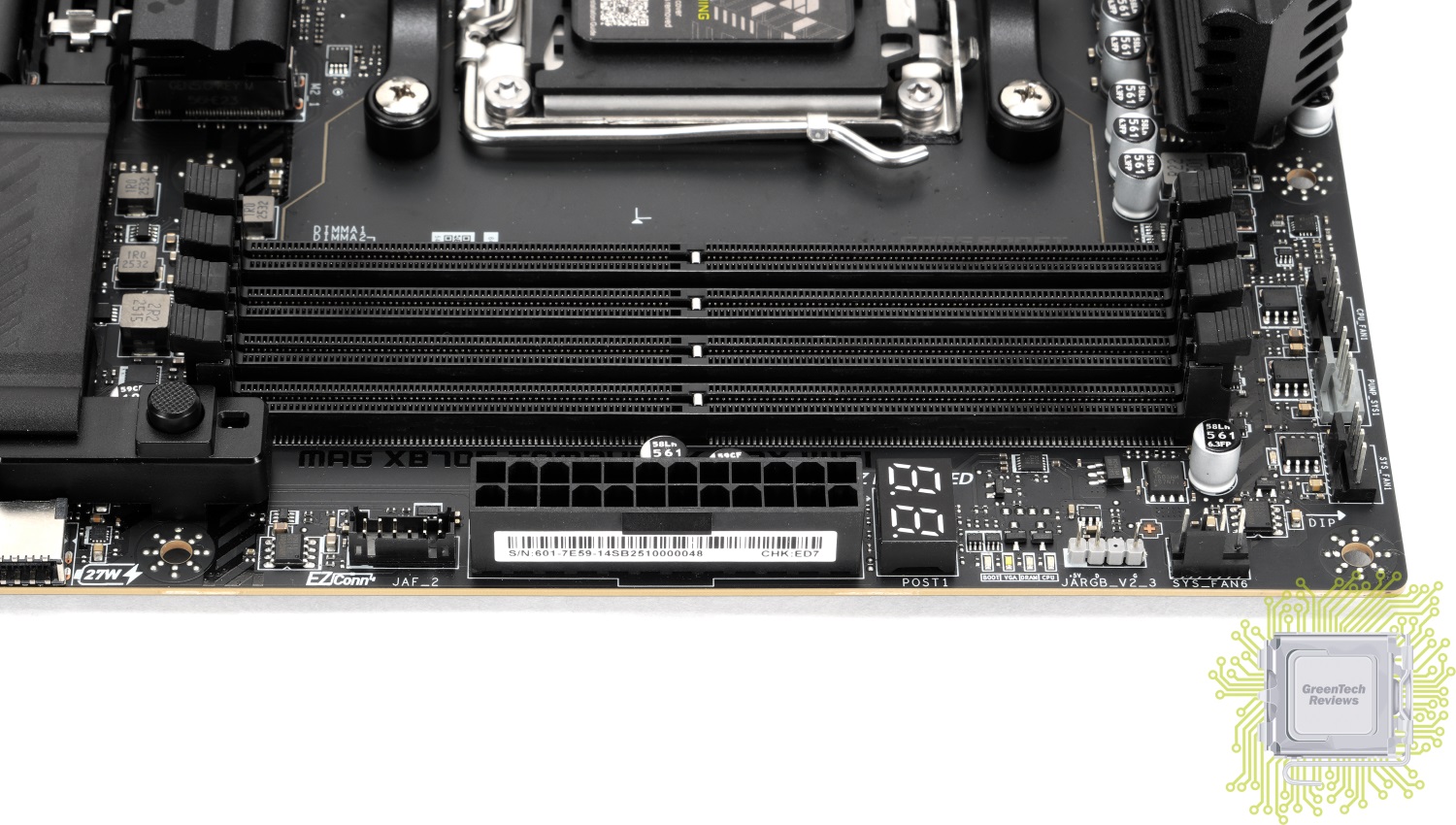

Рядом с разъёмом основного питания платы производитель разместил новый фирменный коннектор для того самого кабеля-переходника из комплекта поставки; набор светодиодов, отвечающих за индикацию состояния инициализации процессора, оперативной памяти, видеокарты и загрузочного устройства; индикатор POST кодов; коннектор для ARGB устройства и 4-контактный разъём для подключения вентилятора.

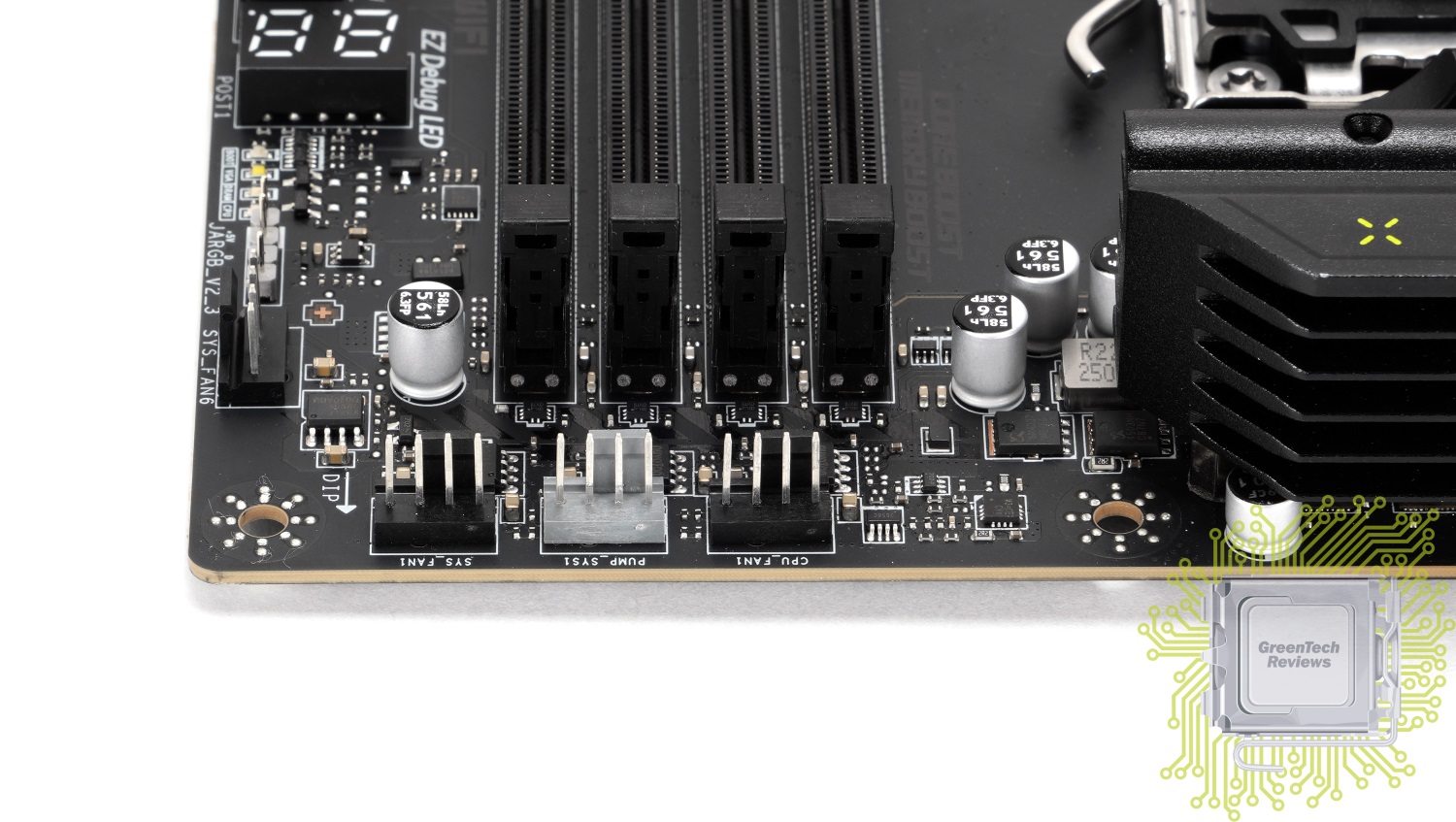

В этом же углу, но сверху нашлось место для ещё трёх 4-контактных разъёмов для вентиляторов, один из которых можно использовать для подключения помпы СЖО.

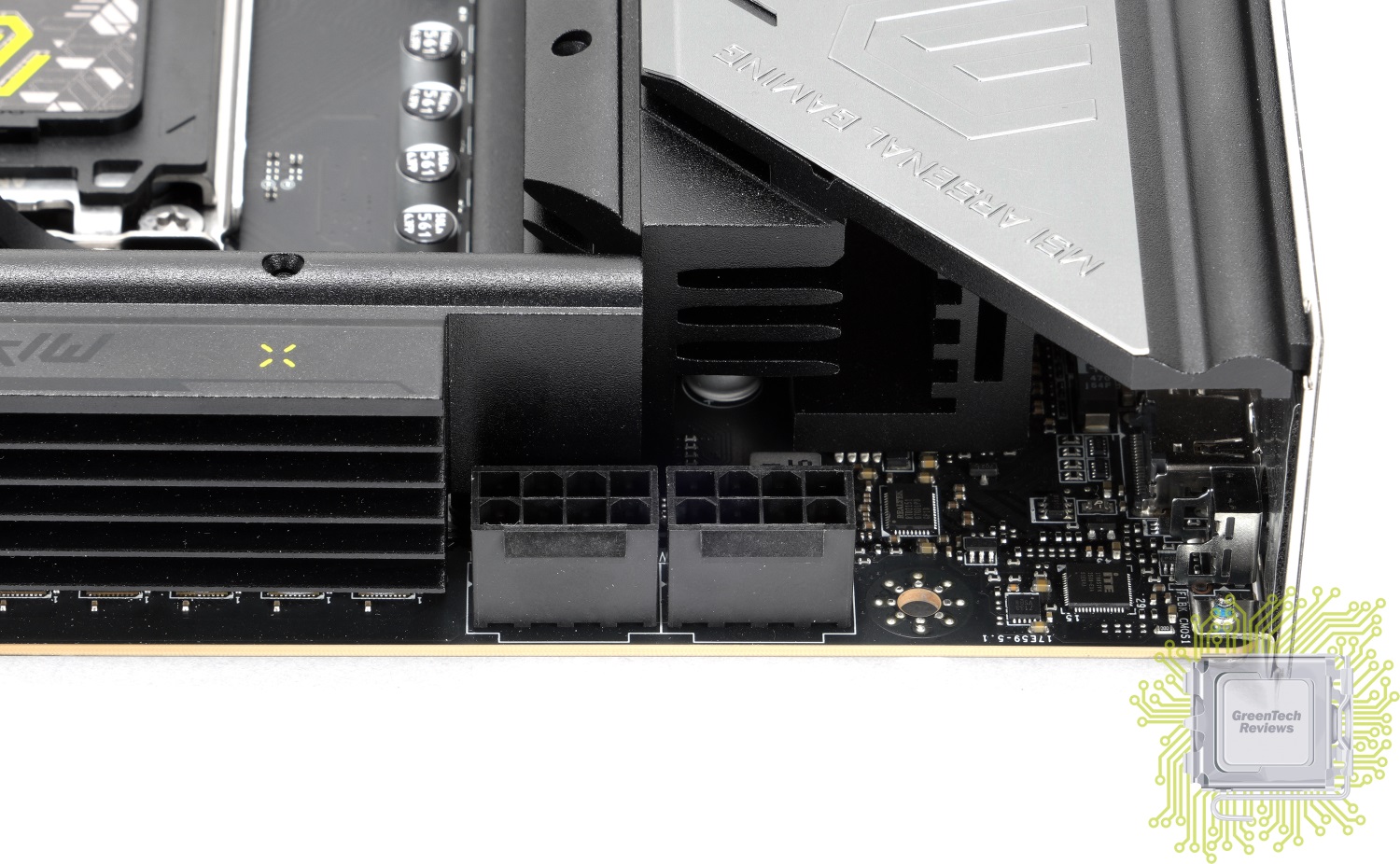

Для питания процессора реализовано два 8-контактных разъёма.

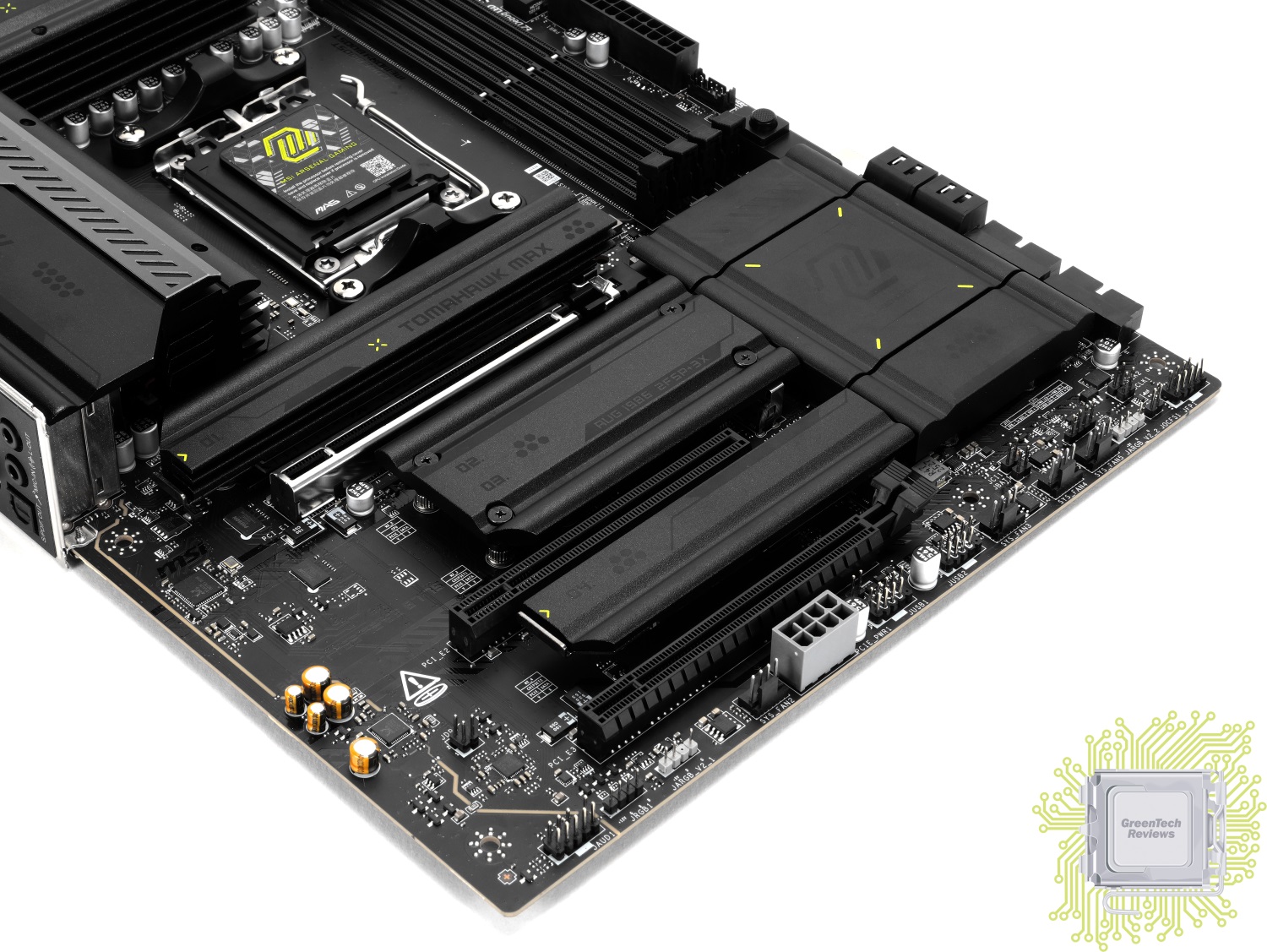

Все доступные M.2 разъёмы спрятаны под радиаторами.

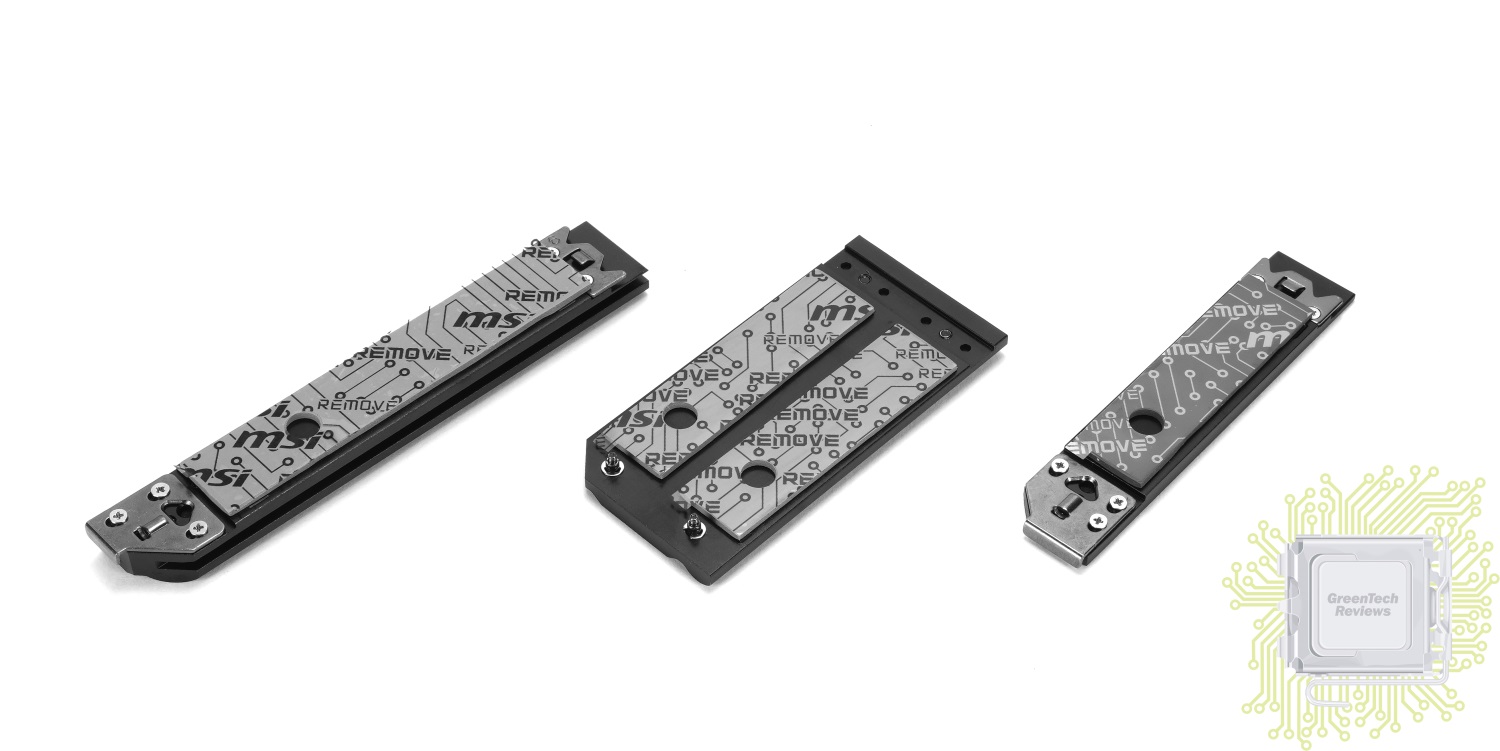

Соприкасаются радиаторы с накопителями при помощи термопрокладок. Два из них фиксируются безвинтовым способом.

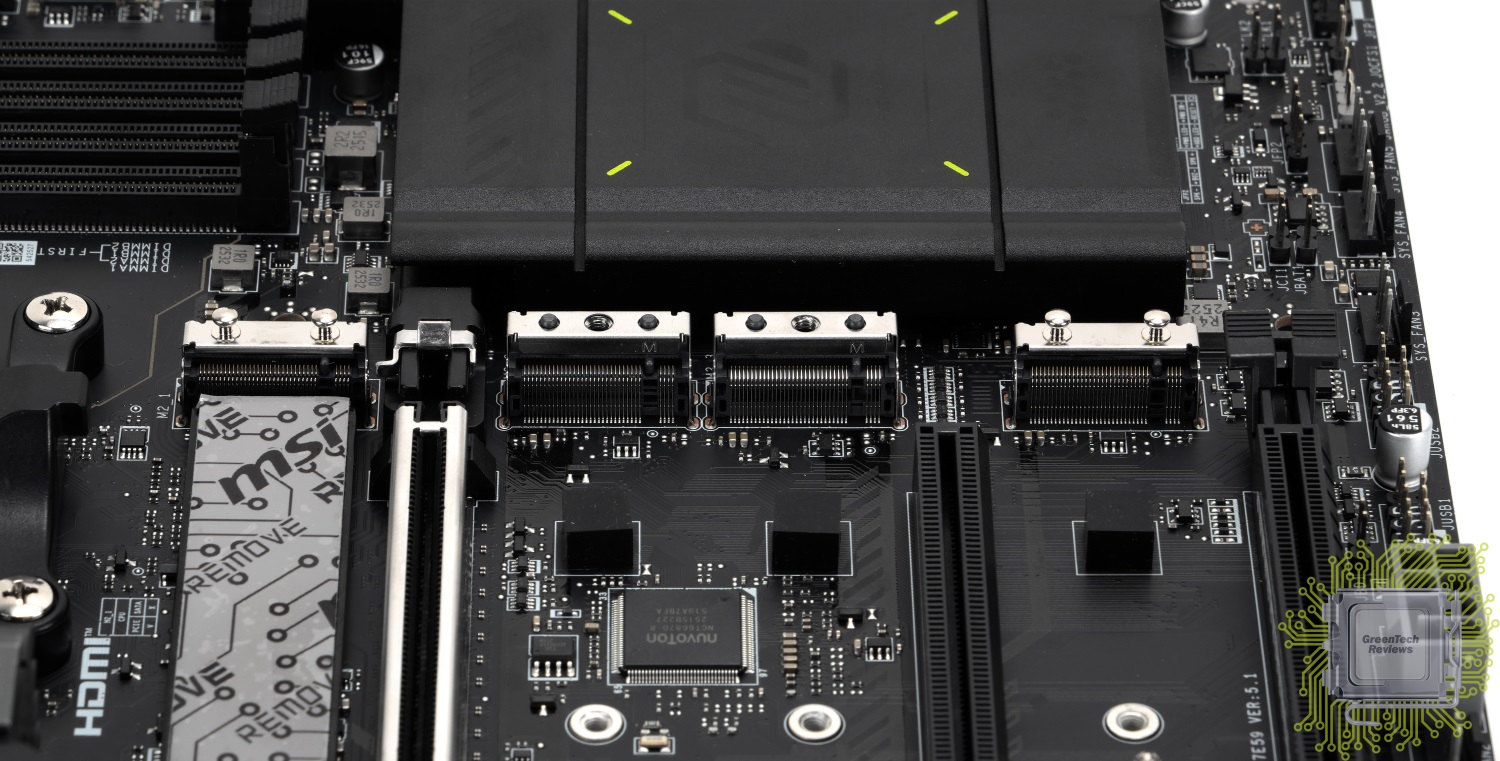

Всего на плате производитель реализовал четыре M.2 разъёма:
— M2_1 от процессора, поддерживает форматы 2280/22110, режимы работы:
— Ryzen 9000 & 7000: PCIe 5.0 x4;
— Ryzen 8000: PCIe 4.0 x4.
— M2_2* от процессора, поддерживает форматы 2260/2280, режимы работы:
— Ryzen 9000 & 7000: PCIe 5.0 x4;
— Ryzen 8700/8600/8400: PCIe 4.0 x4.
— M2_3 от чипсета, поддерживает форматы 2260/2280, режим работы PCIe 4.0 x4;
— M2_4 от чипсета, поддерживает форматы 2260/2280, режим работы PCIe 4.0 x4.

*с процессорами Ryzen 8500/8300 этот разъём недоступен.

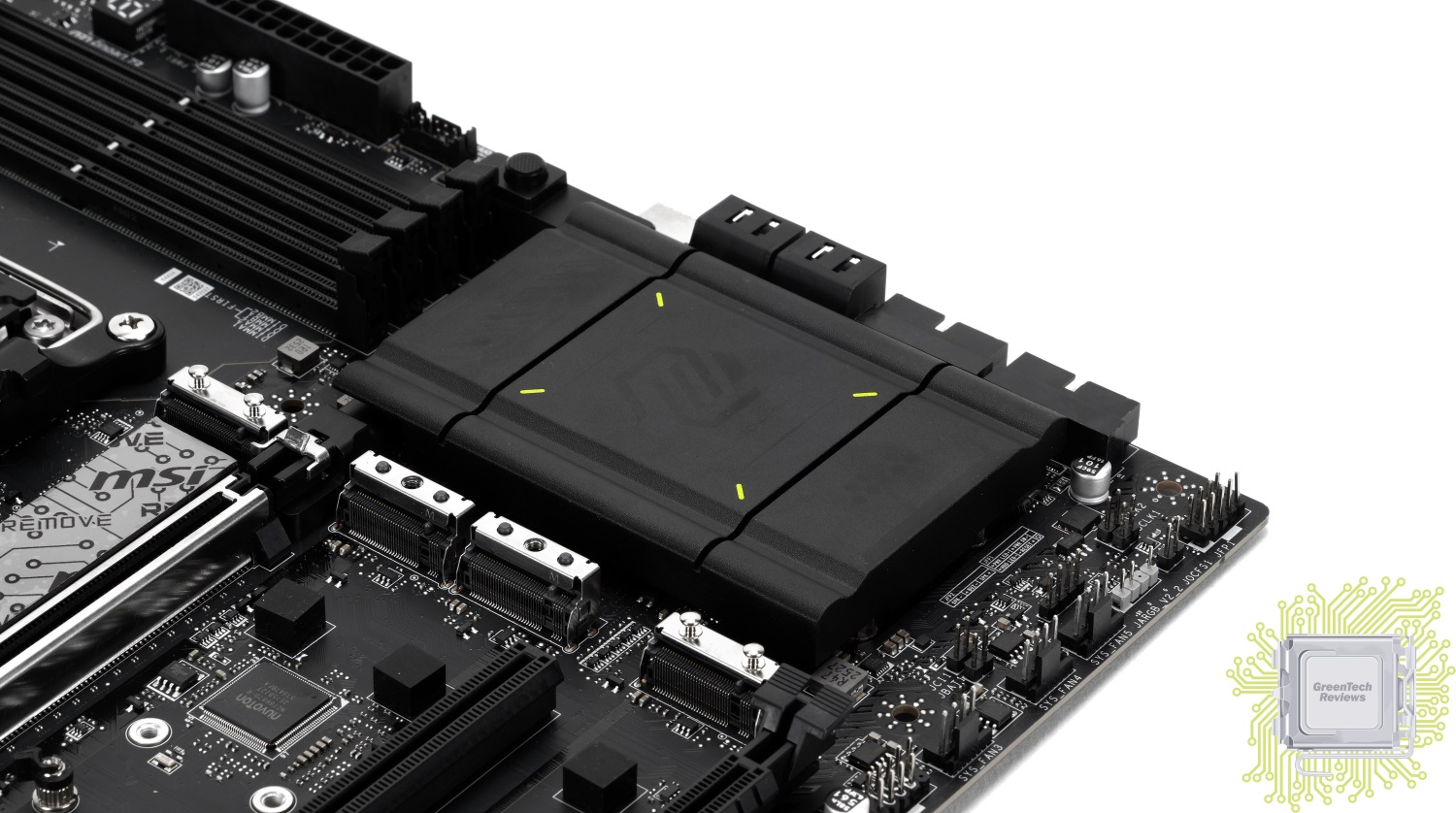

Оба чипсета AMD X870 охлаждаются одним радиатором достаточно большого размера.

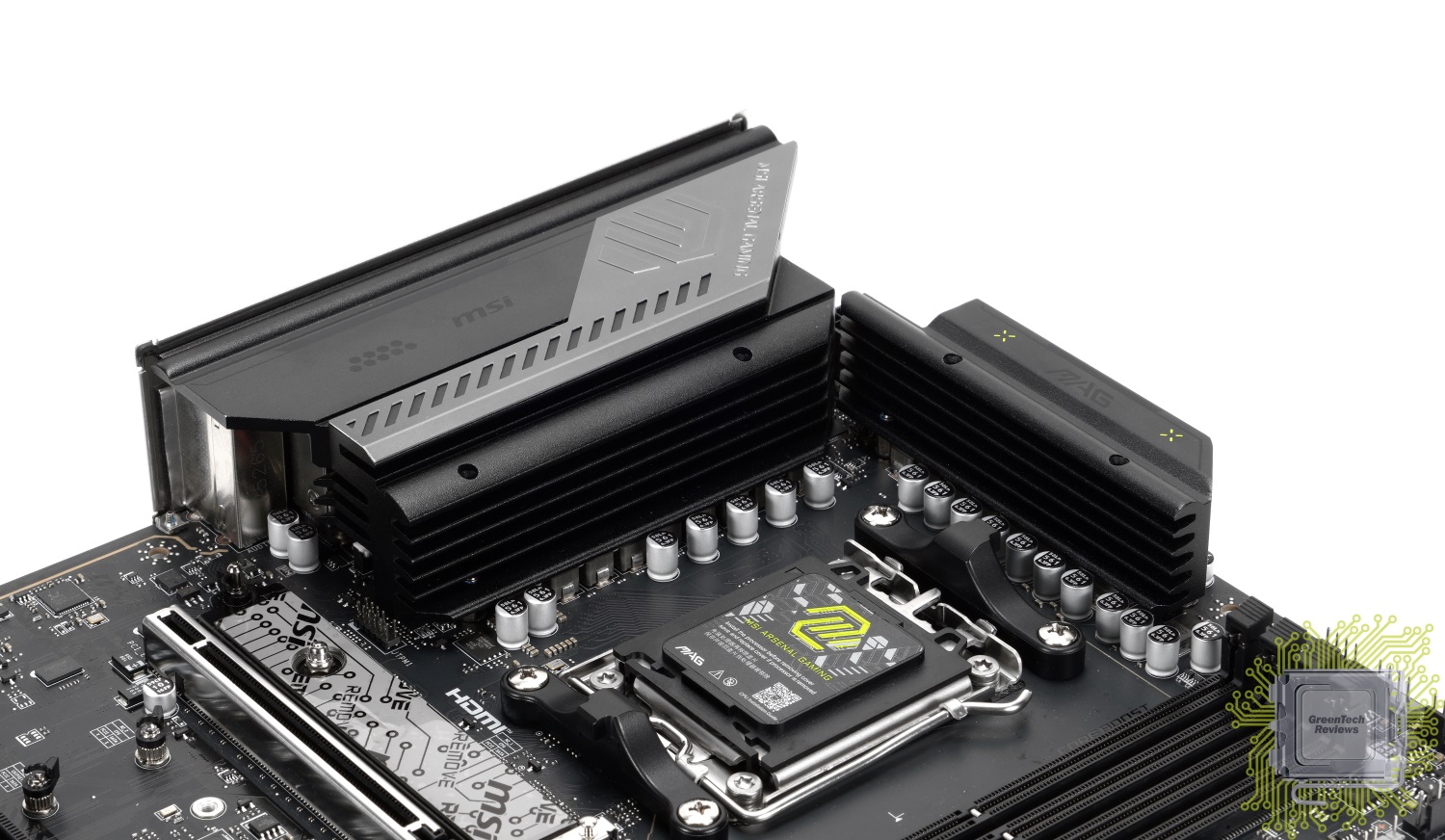

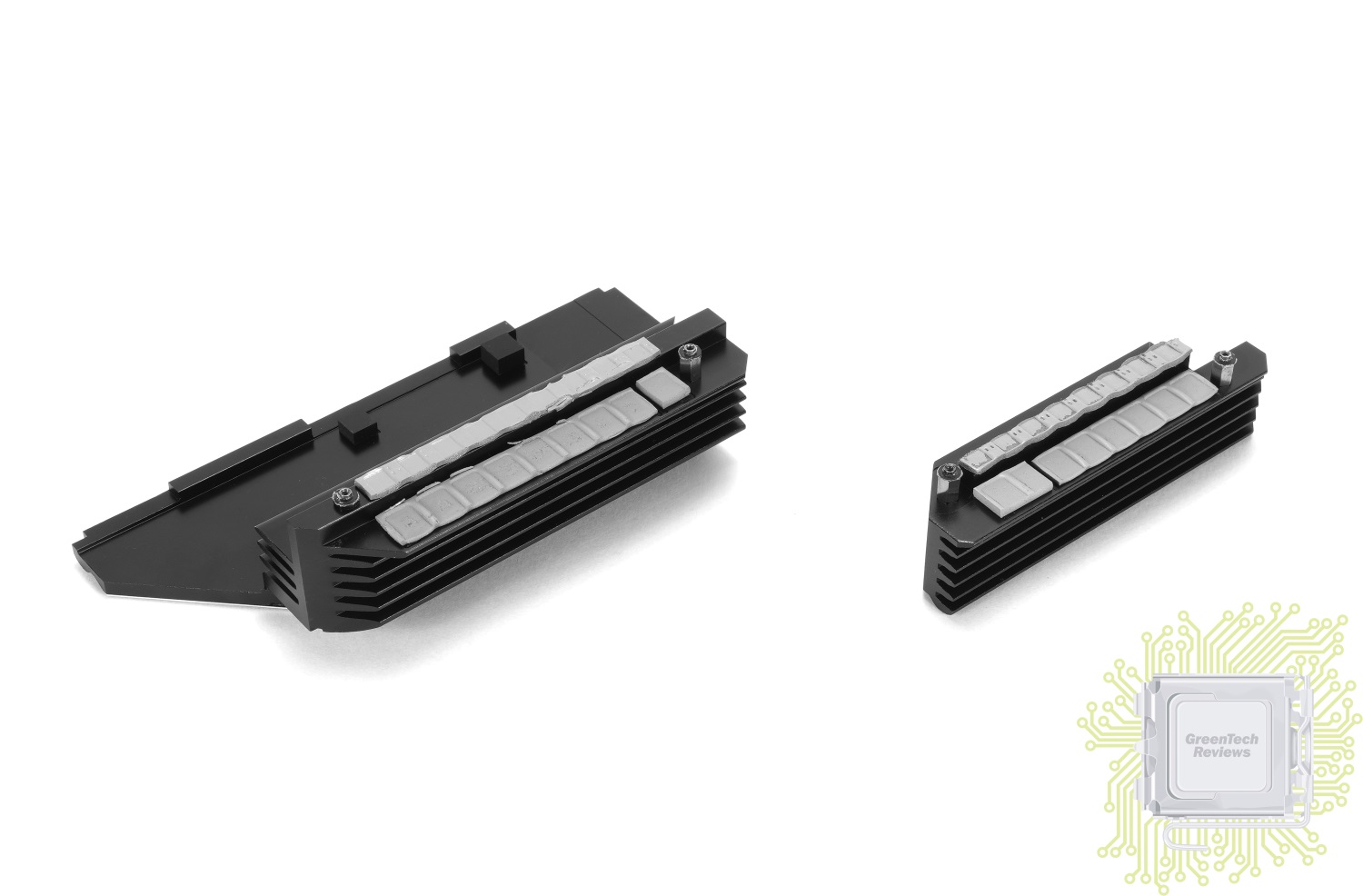

Важно то, что производитель учёл достаточно высокие требования к охлаждению подсистемы питания. Тепло от силовых элементов отводят два радиатора разного размера, но оба можно охарактеризовать как большие.

Для отвода тепла используется пара термопрокладок для каждого радиатора.

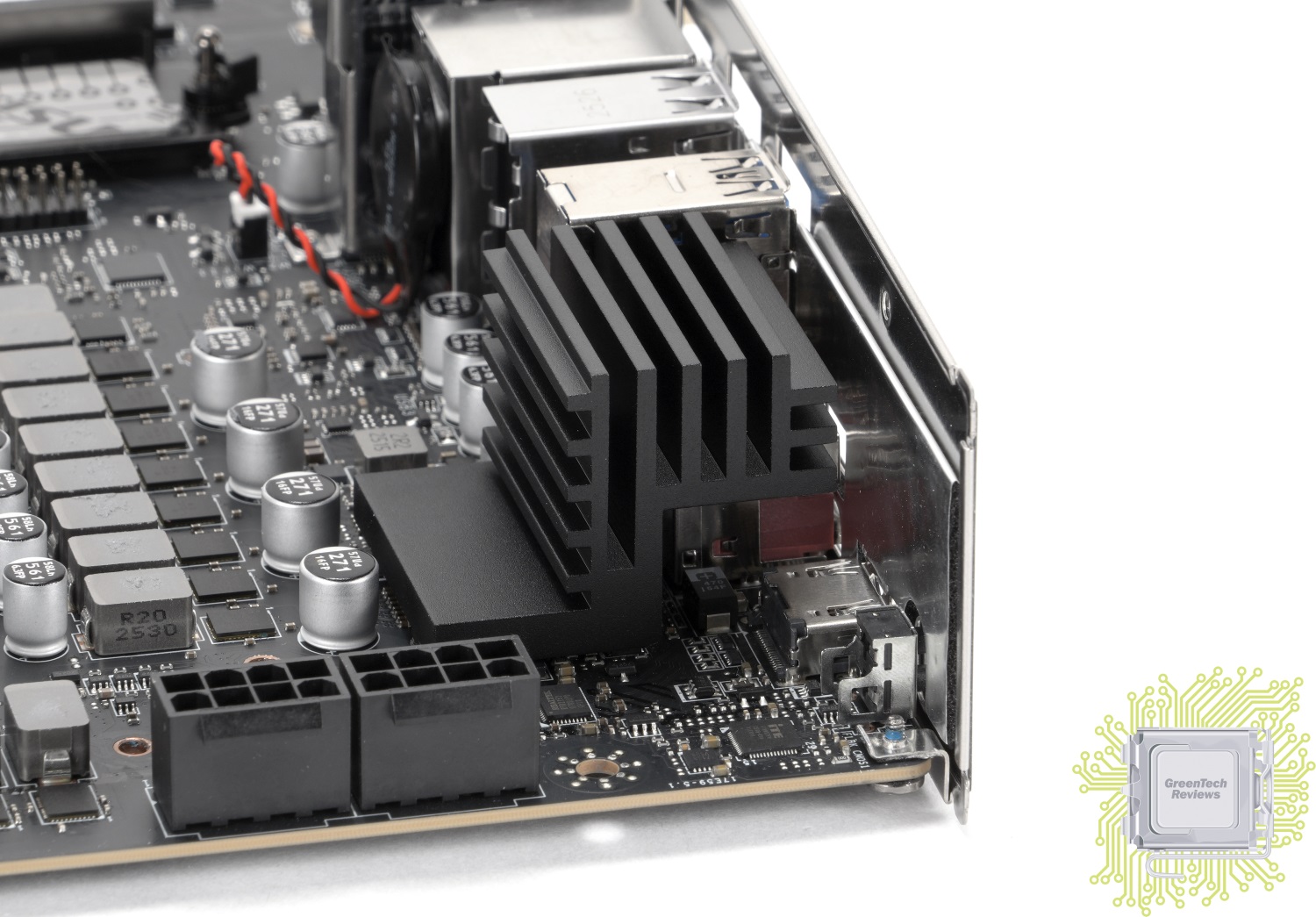

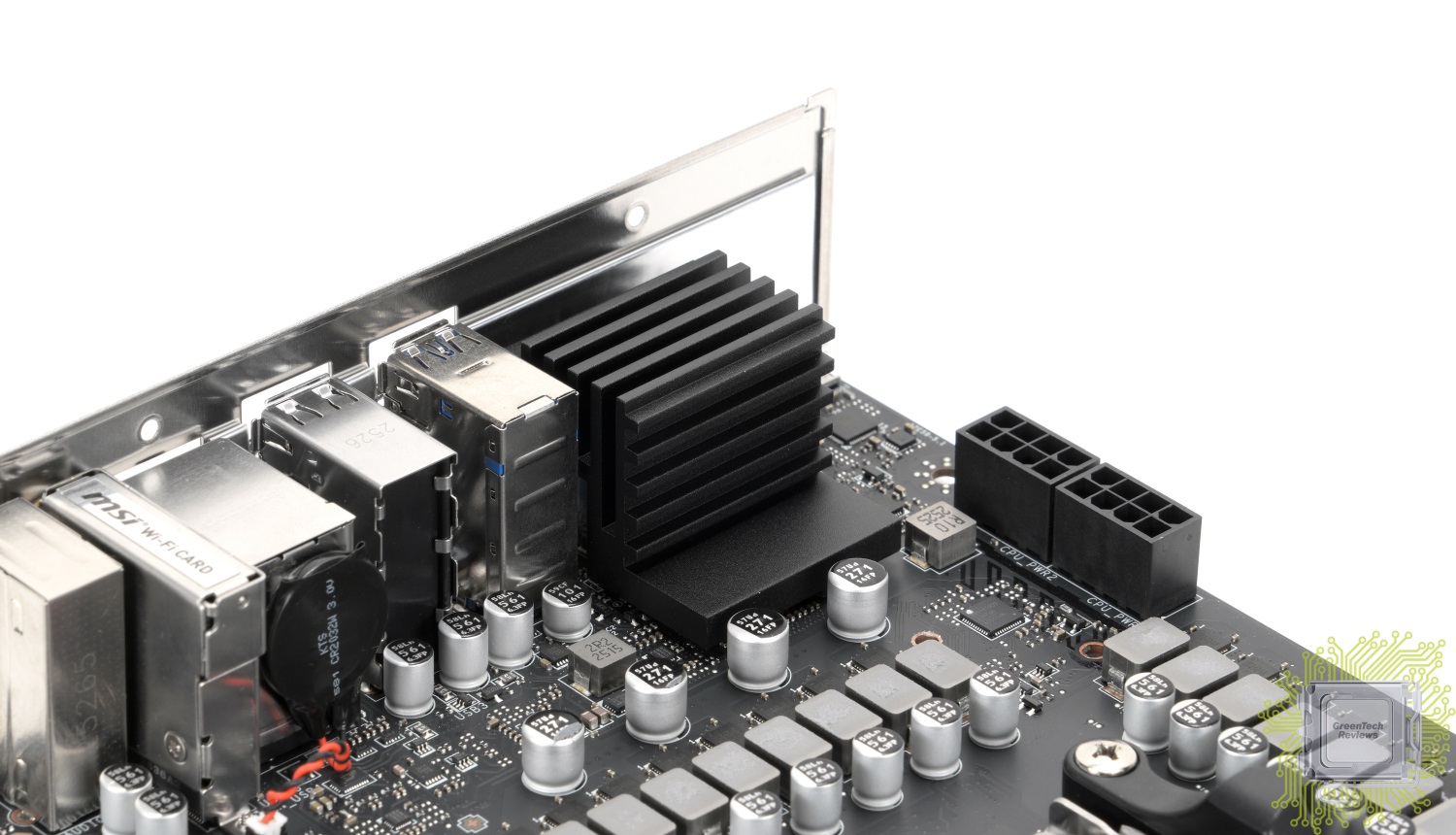

Под левой секцией находится ещё один радиатор, который отводит тепло от ASMedia ASM4242 (реализует порты Type-C 40 Гбит/с).

Этот радиатор стал заметно больше относительно не-MAX версии материнской платы.

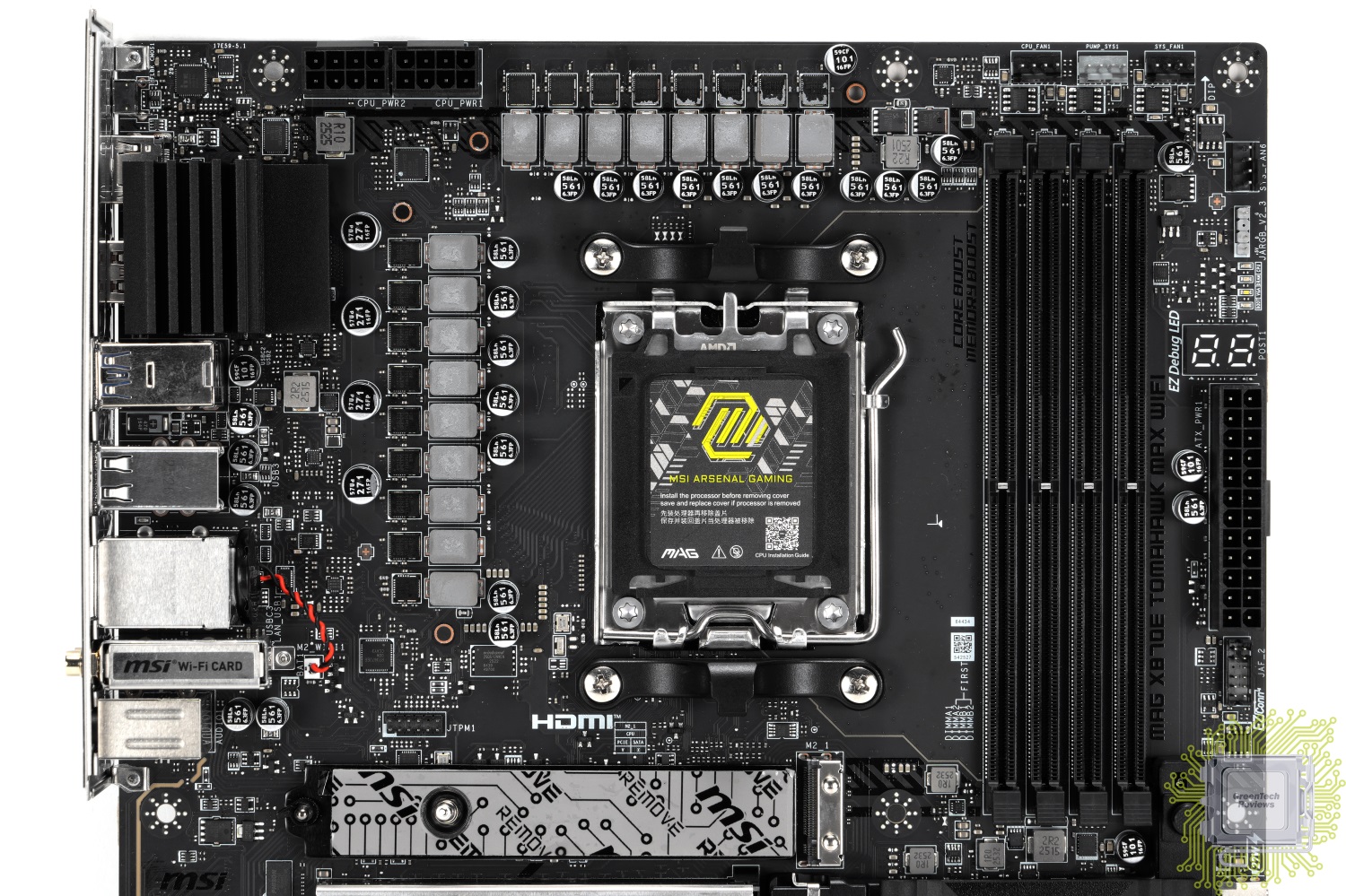

Подсистема питания основных узлов процессора выполнена по схеме 14+2+1 (Ядра + SoC + VDD_MISC) и слегка изменены модели микросхем, но «мощь» осталась прежней. В первых 16 используются сборки Monolithic Power Systems MPS2516 MP87670 (80 A). Оставшаяся одна — Alpha & Omega AOZ5517QI (60 А, до 120 А в пике). Работает всё это добро под управлением контроллеров Monolithic Power Systems MPS2509 (ядра, SoC) и Richtek RT3672EE (VDD_MISC).
