MSI MPG Z890 Carbon WIFI — материнская плата формата ATX, которая относится к средней ценовой категории, но в которой производитель реализовал максимум возможностей платформы начиная от хорошего разгонного потенциала процессора и памяти и заканчивая целым набором сетевых подключений, в число которых выходят два проводных адаптера и модуль Wi-Fi 7. А уж каким количеством интерфейсов может порадовать панель ввода/вывода… В общем, «на бумаге» эта плата приятно удивляет, а что на практике?

Стоимость MSI MPG Z890 Carbon WIFI в рознице на момент публикации материала составляет от 45000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


С точки зрения дизайна относительно плат предыдущего поколения поменялось многое — это касается как упаковки и самой материнской платы, так и графической оболочки UEFI BIOS. Поставляется MSI MPG Z890 Carbon WIFI в коробке с заметно обновлённым дизайном. Некоторые ключевые особенности платы указаны сразу на передней стороне коробки, а именно — про сетевые подключения нескольких типов.

Обратная сторона коробки не претерпела кардинальных изменений. Информативность осталась на высоком уровне. Здесь производитель демонстрирует материнскую плату «в полный рост» и рассказывает о её ключевых возможностях, которые мы сразу дополним информацией с сайта производителя (без правок с нашей стороны):
— поддержка DDR5 до 9200+ MT/s (OC);
— мощная система питания: Direct 20+1+1+1, двойные 8-pin разъёмы питания процессора, технологии Core Boost, Memory Boost, 8-слойная печатная плата с увеличенным содержанием меди;
— Frozr Guard: увеличенный радиатор с тепловыми трубками, термопрокладки – 7 Вт/(м·K), дополнительные термопрокладки на дросселях и радиаторе M.2 Shield Frozr;
— EZ DIY: EZ PCIe Release, EZ M.2 Shield Frozr II, защёлка EZ M.2 Clip II и EZ Antenna;
— высокоскоростные интерфейсы: слоты PCIe 5.0, Lightning Gen 5 M.2;
— Ultra Connect: Thunderbolt™ 4 и Intel® Killer™ 5G LAN + 2.5G LAN с Wi-Fi 7 — безопасное и стабильное высокоскоростное сетевое подключение
— аудиосистема Audio Boost 4: звук студийного качества;

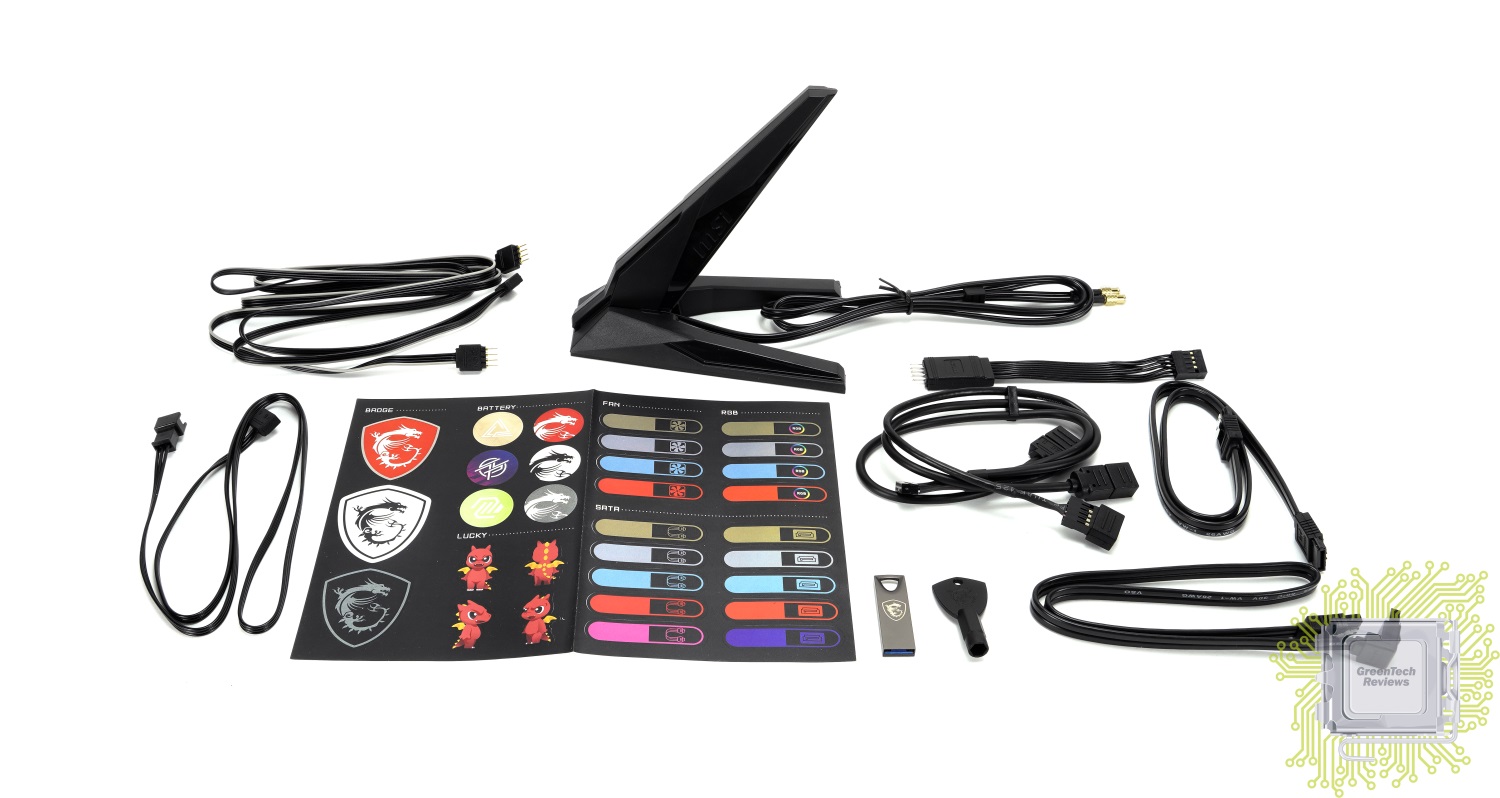

Комплект поставки относительно небольшой. Как и ранее, руководство пользователя отсутствует — его нужно скачивать с сайта производителя. Ссылка в виде QR-кода размещена на коробке (на фото выше — правый нижний угол). Из физических элементов комплекта поставки в нашем распоряжении:
— флешка с драйверами и ПО;
— набор наклеек (на кабели и декоративные);
— два SATA кабеля;
— антенна для Wi-Fi модуля;
— переходники для подключения RGB устройства;
— переходник для подключения передней панели корпуса.

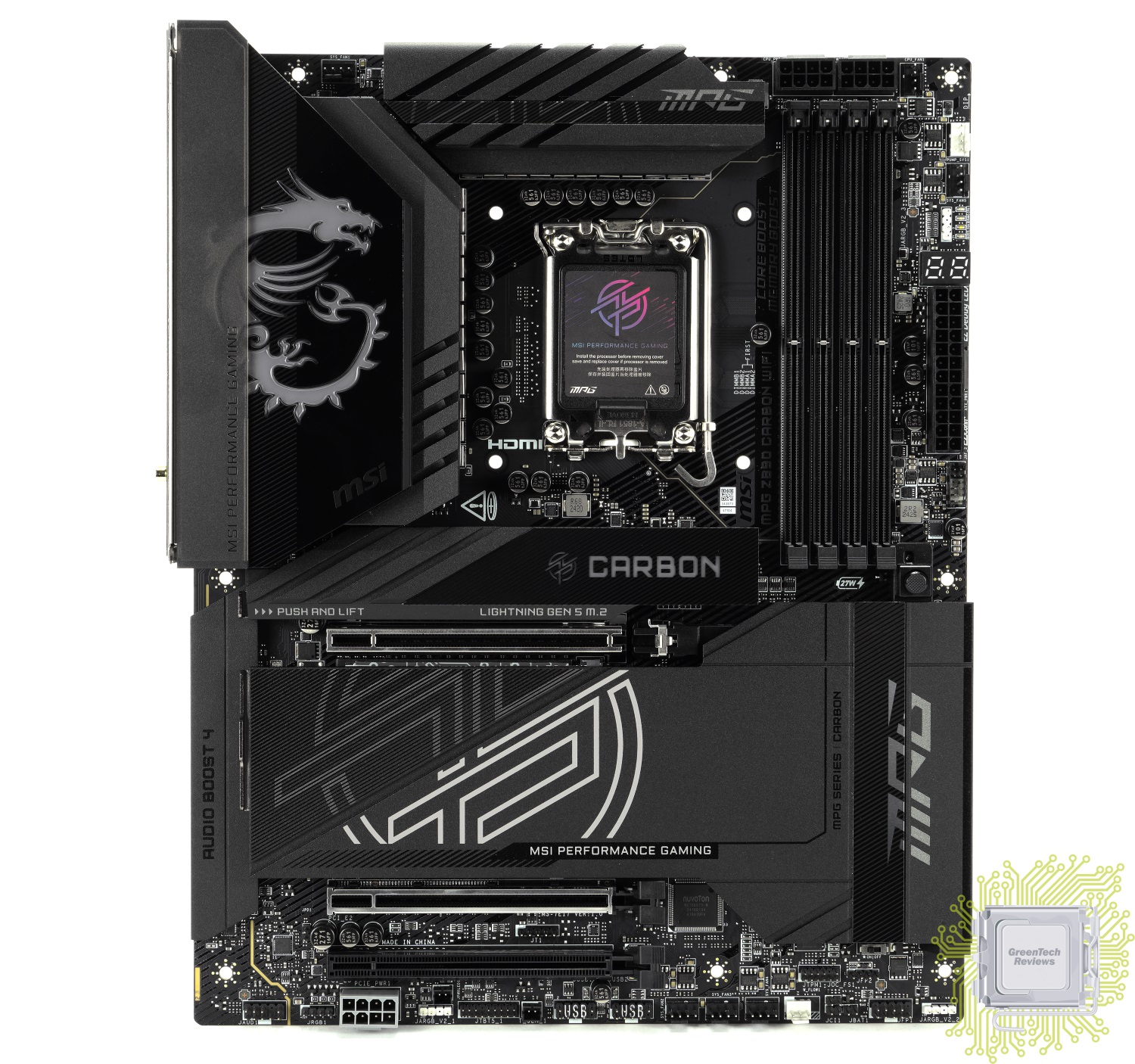

MSI MPG Z890 Carbon WIFI — материнская плата формата ATX, которая основана на 8-слойной печатной плате, окрашенной в чёрный цвет. В дизайне преобладают чёрный цвет и угадываются формы радиаторов в фирменном стиле производителя. От предшествующей модели, которая была основана на чипсете Z790, изучаемая в этом материале плата отличается во многом, но это понятно — платформа ведь полностью новая.

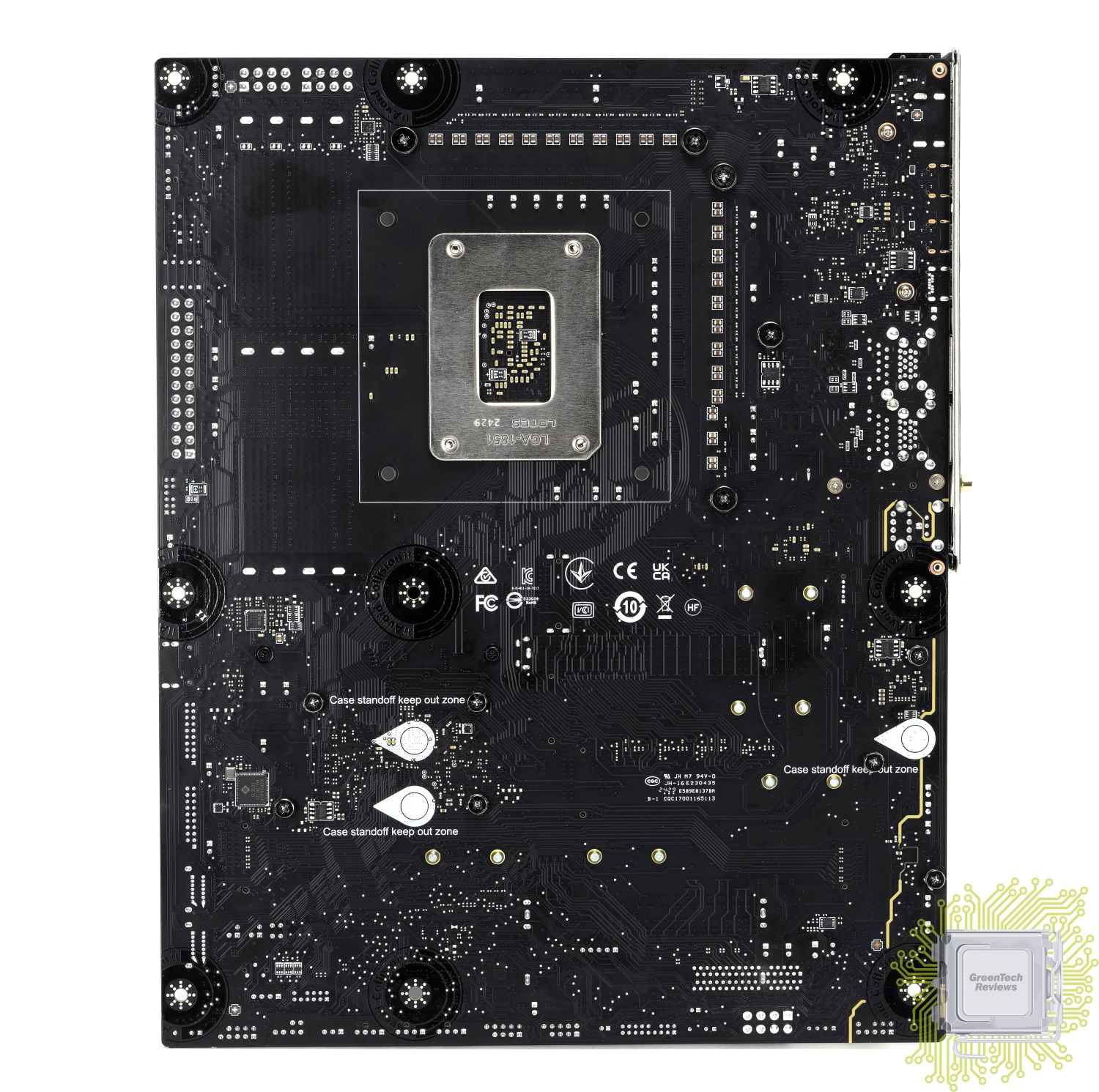

Плата с обратной стороны. Здесь можно заметить контроллер GL3523 для работы USB 3.2 Gen1 портов (те, что выводятся на переднюю панель корпуса) и IT8856FN — Power Delivery контроллер для Type-C порта, который выводится на переднюю панель корпуса и способен обеспечивать питание до 27 Вт.

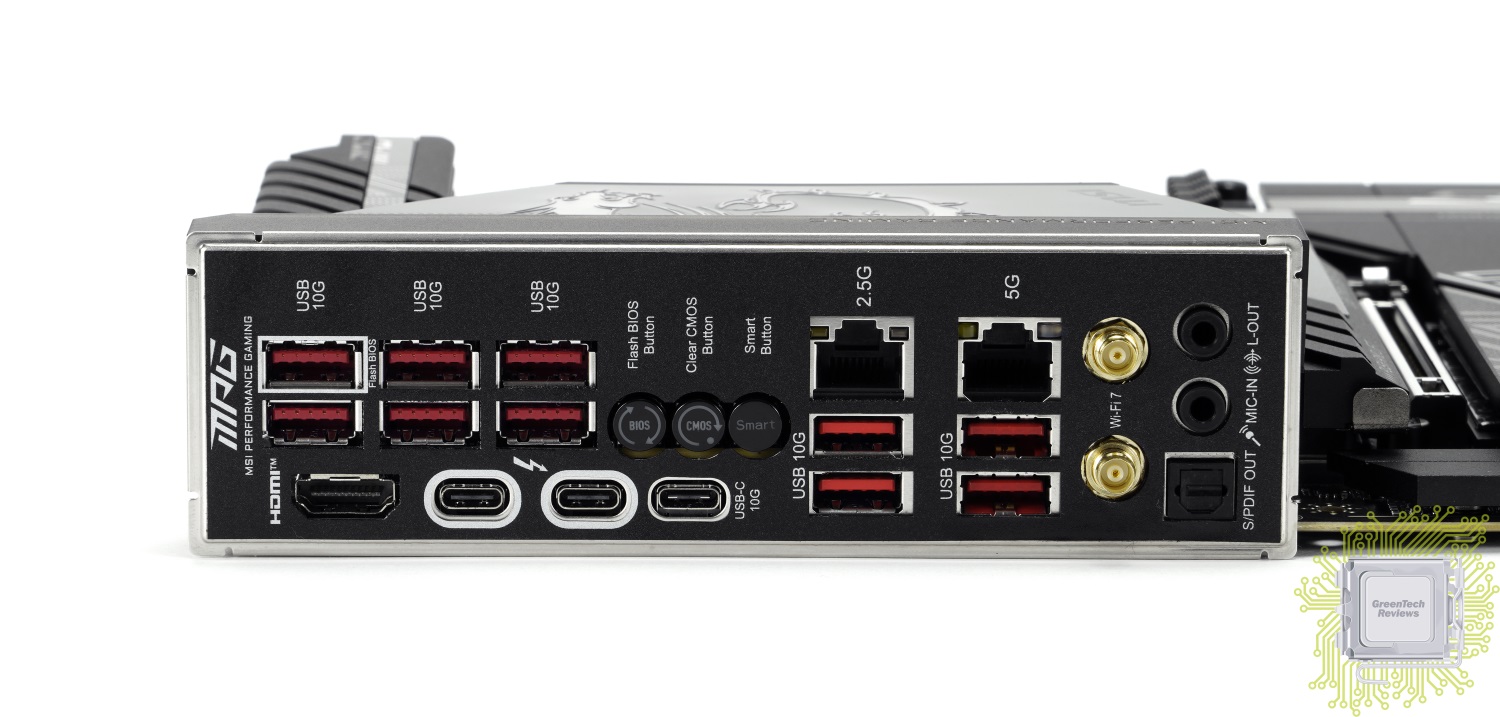

На панели ввода/вывода нам доступны:
— кнопки обновления/восстановления BIOS, сброса его настроек и так называемая Smart-кнопка;
— HDMI видео выход (2.1 FRL, 4K @ 120 Гц или 8K @ 60 Гц);
— два порта Thunderbolt 4 в формате USB Type-C (с поддержкой DisplayPort 2.1, 4K @ 120 Гц или 8K @ 60 Гц);
— десять портов USB 3.2 Gen2 Type-A (10 Гбит/с);
— один порт USB 3.2 Gen2 Type-C (10 Гбит/с);
— сетевой порт RJ-45 (2,5 Гбит/с, Intel I226V);
— сетевой порт RJ-45 (5 Гбит/с, Intel Killer E5000B);
— коннекторы для подключения внешней антенны Wi-Fi;
— три аудио разъёма 3.5 мм;
— оптический выход S/PDIF.

Для установки видеокарт и плат расширения нам доступны:
— один PCIe 5.0 x16 слот (от процессора, работает в режиме 16+0 или 8+8);
— один PCIe 5.0 x16 слот (от процессора, работает максимум в режиме x8);
— один PCIe 4.0 x16 слот (от чипсета, работает максимум в режиме x4).

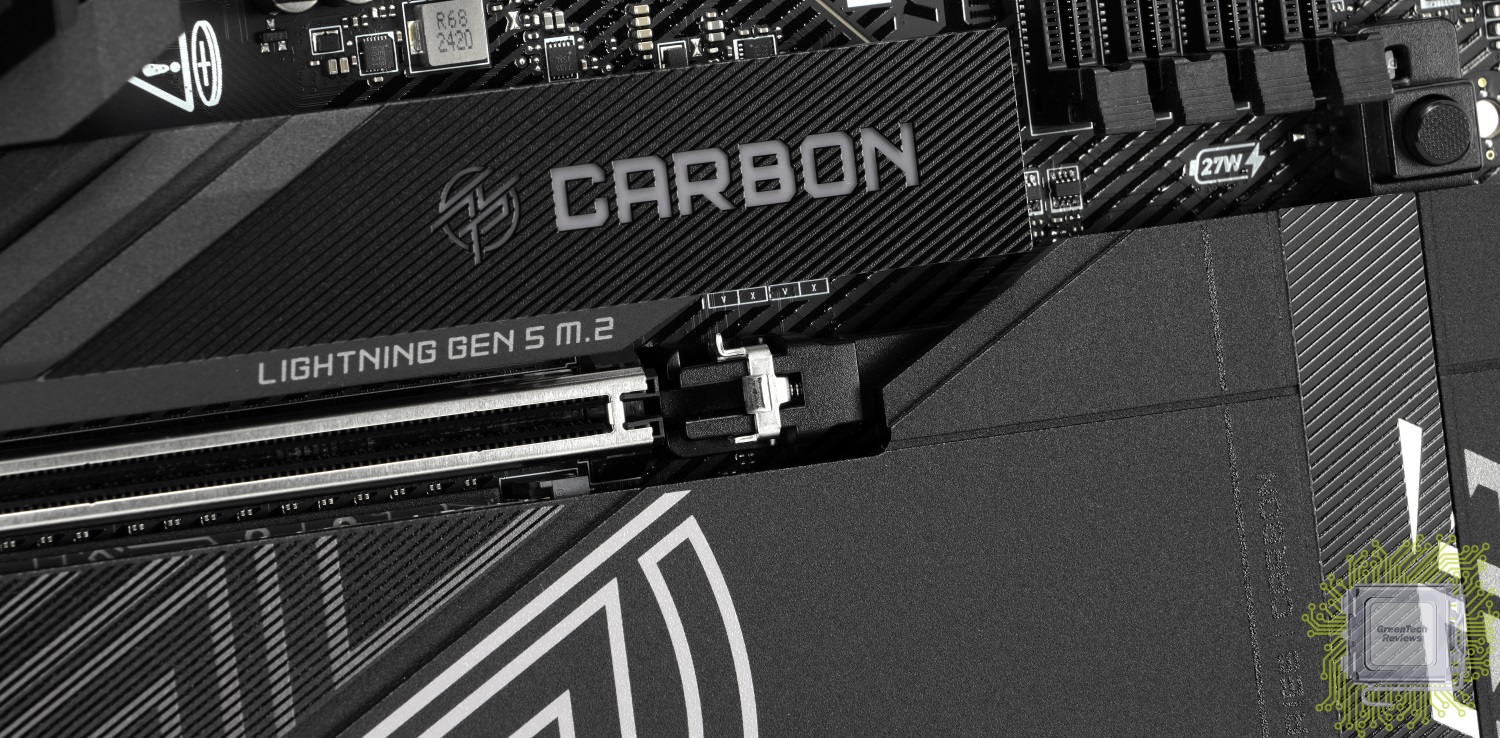

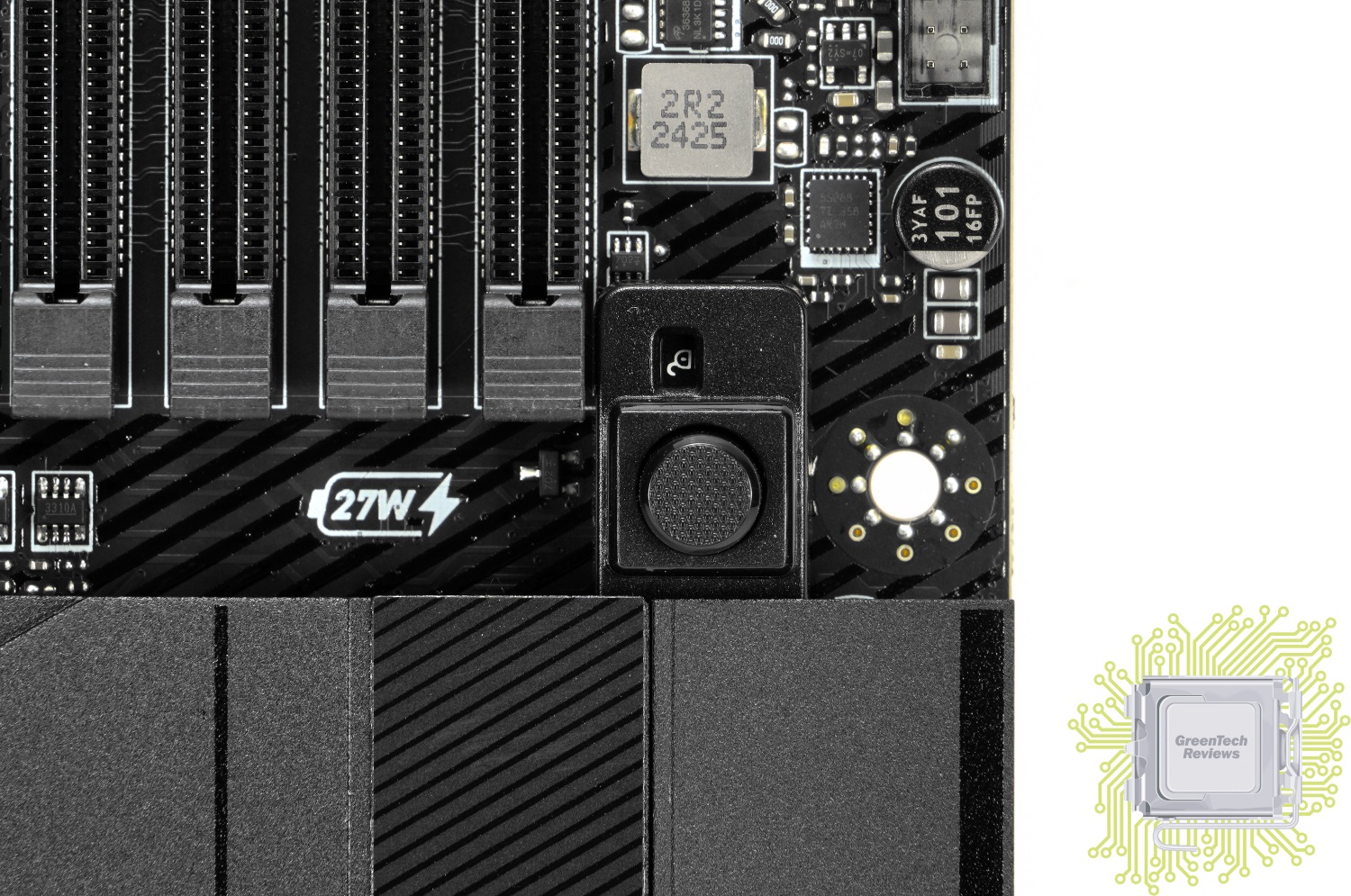

В конструкции основного PCIe слота не обошлось без изменений относительно предшествующего поколения плат, а именно — производитель реализовал удобную в использовании защёлку, которая управляется 2-позиционной кнопкой, которая вынесена далеко за пределы слота, чтобы видеокарта не мешала ей пользоваться.

Текущее состояние защёлки демонстрирует соответствующая иллюстрация.

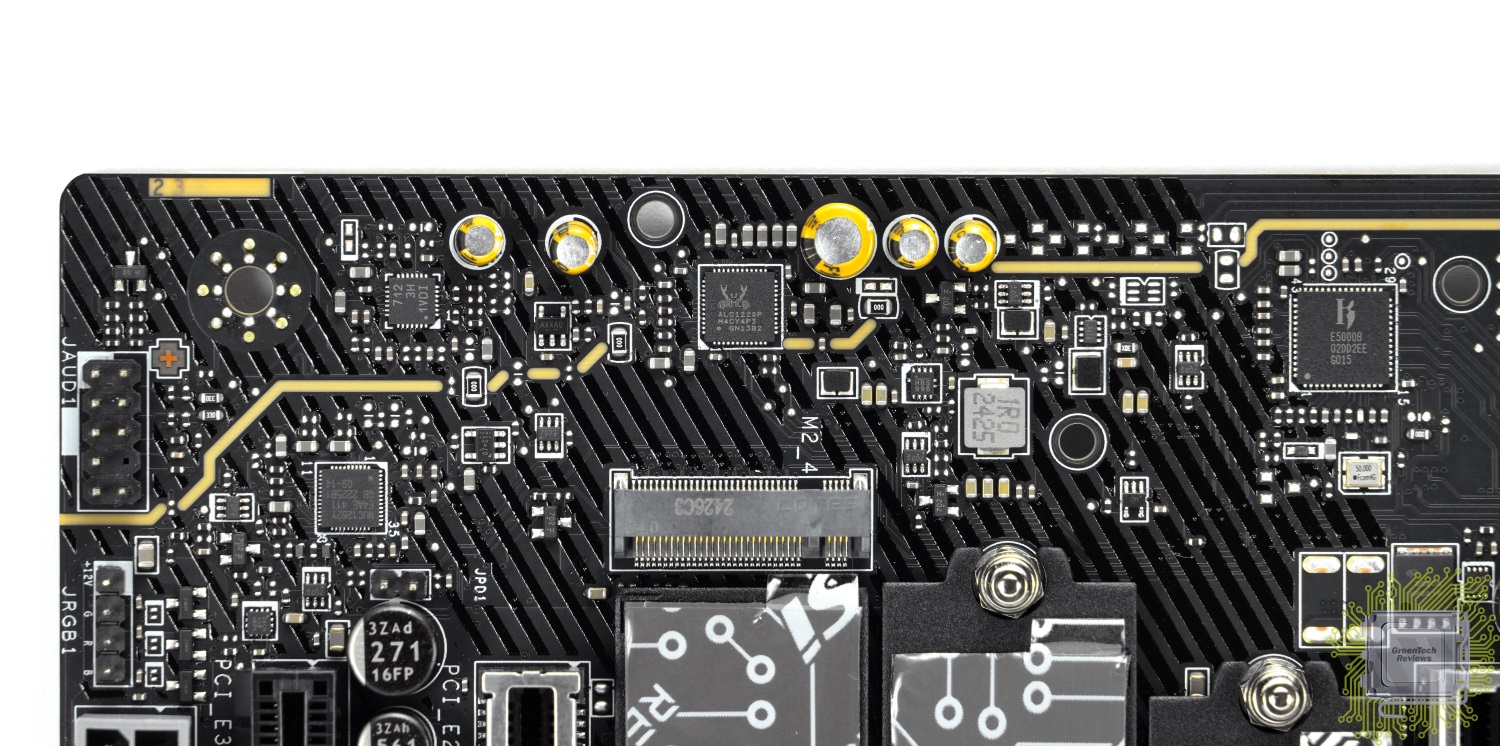

Звуковая подсистема построена на базе аудио кодека Realtek ALC1220P.

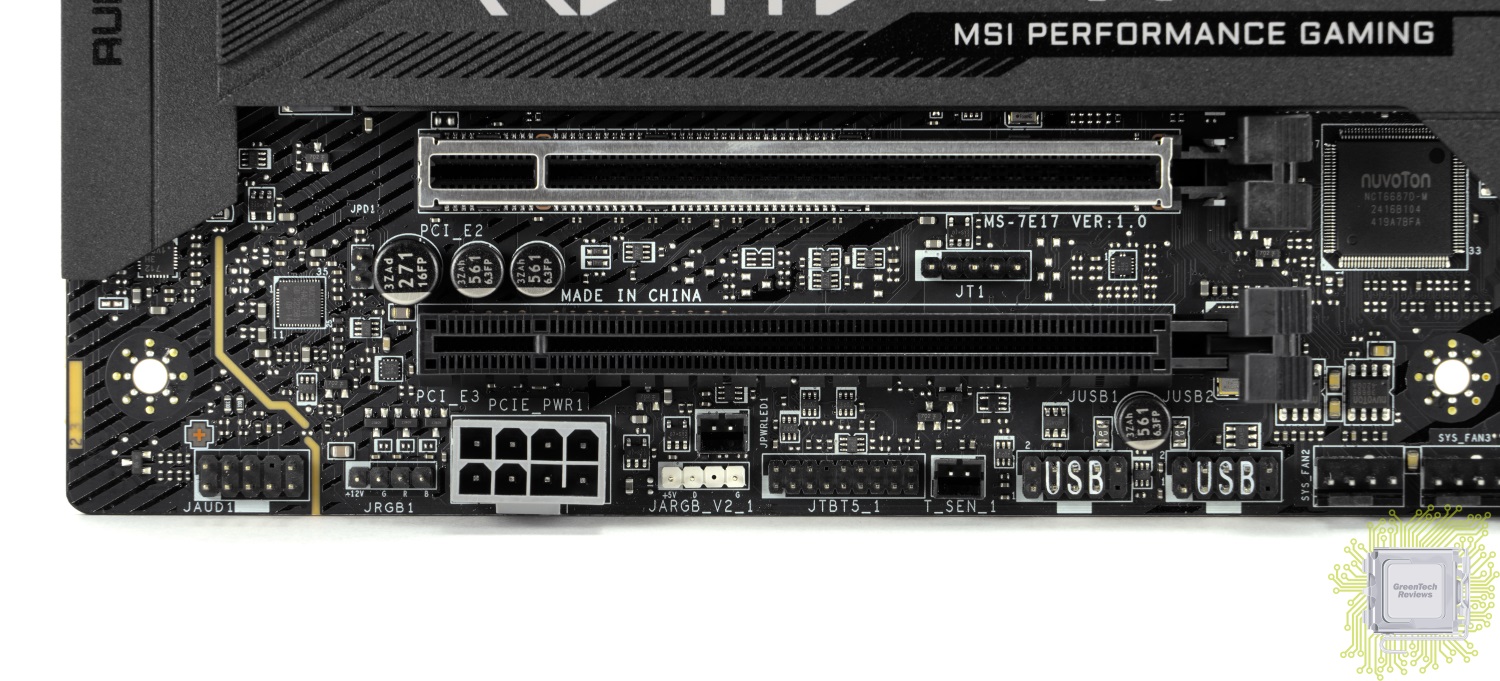

Снизу платы расположены: колодка для подключения аудио панели корпуса, разъёмы для подключения RGB и ARGB устройств; разъём для дополнительного питания, который нужно использовать, если устанавливается пара требовательных к питанию видеокарт; два разъёма для подключения четырёх USB 2.0 портов; разъём для подключения платы расширения Thunderbolt 5; разъём для подключения датчика температуры.

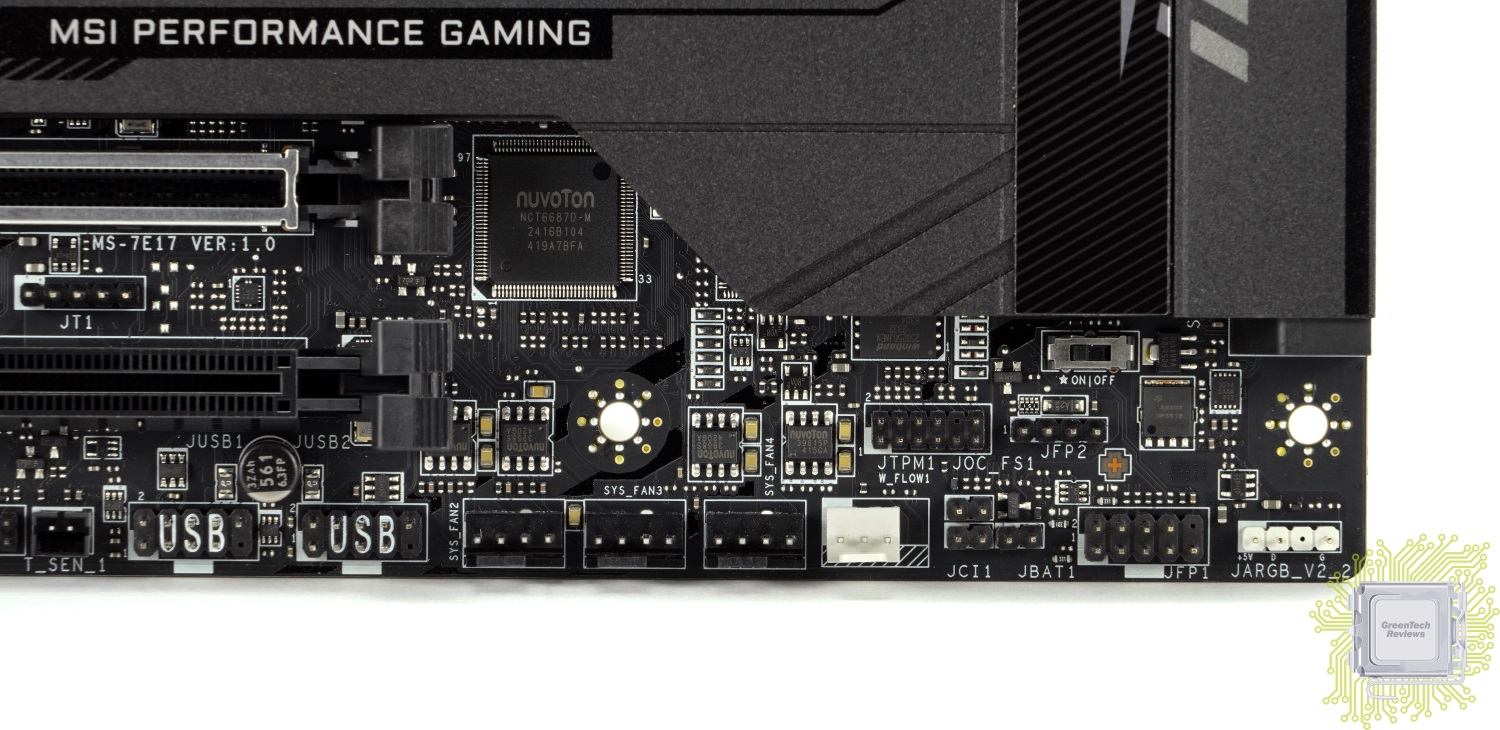

Правее размещены: три 4-контактных разъёма для вентиляторов; разъём для подключения ARGB устройства; набор контактов для подключения передней панели корпуса; разъём для датчика потока жидкости; разъём для подключения датчика вскрытия корпуса; переключатель подсветки (вкл./выкл.).

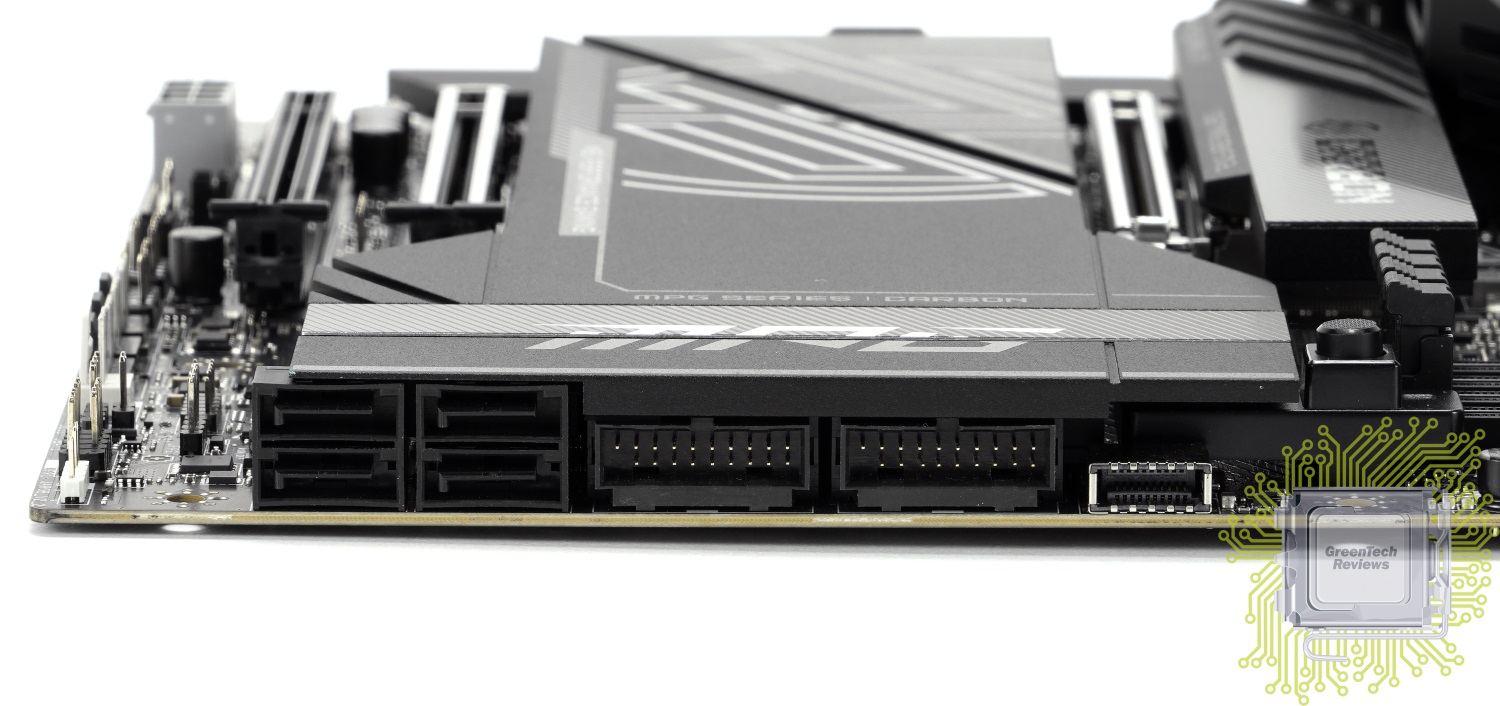

Четыре SATA порта размещены в привычном для них месте. Рядом с ними находятся две 19-контактные колодки для подключения в сумме четырёх 5 Гбит/с портов формата Type-A (USB 3.2 Gen1). И неподалёку находится разъём для подключения высокоскоростного USB Type-C порта (20 Гбит/с) фронтальной панели корпуса

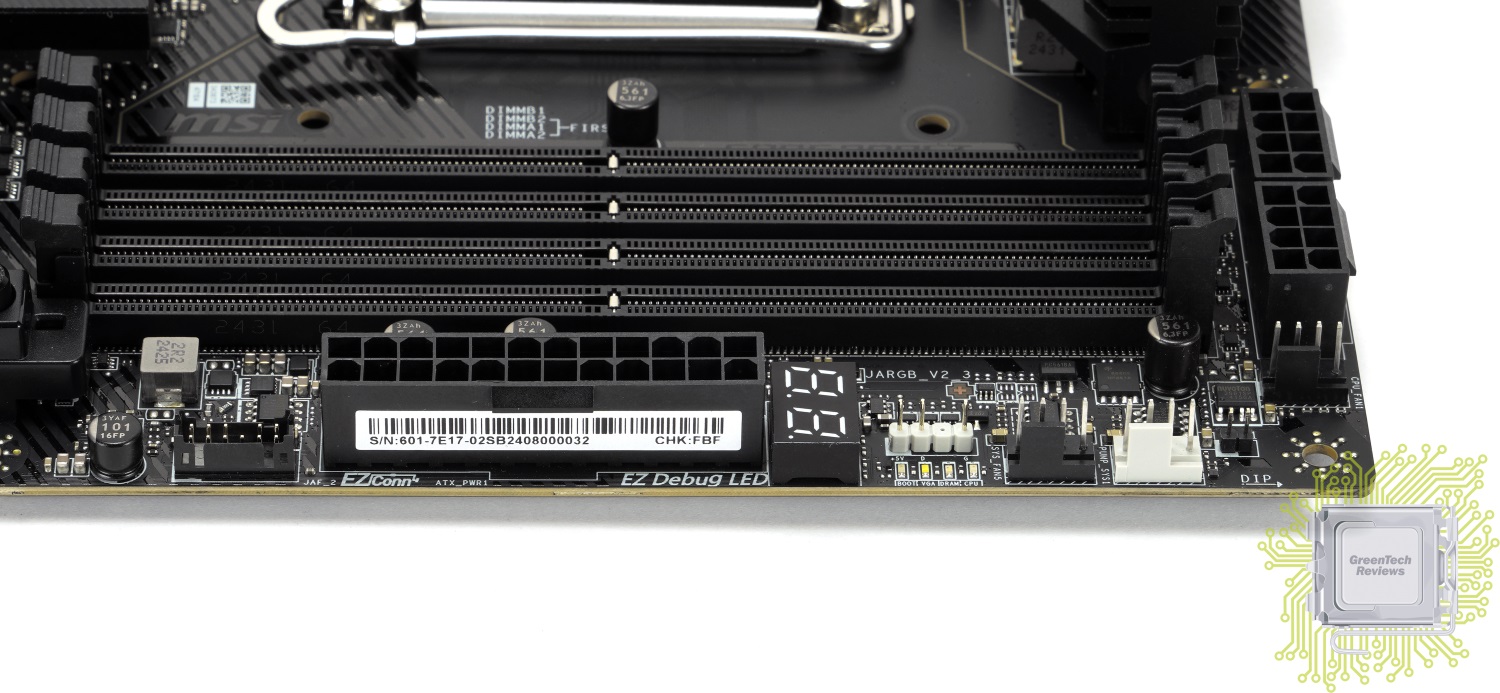

Рядом с разъёмом основного питания платы производитель разместил новый фирменный коннектор для того самого кабеля-переходника из комплекта поставки; набор светодиодов, отвечающих за индикацию состояния инициализации процессора, оперативной памяти, видеокарты и загрузочного устройства; индикатор POST кодов; два 4-контактных разъёма для подключения вентиляторов и помпы СЖО; разъём для подключения ARGB устройства.

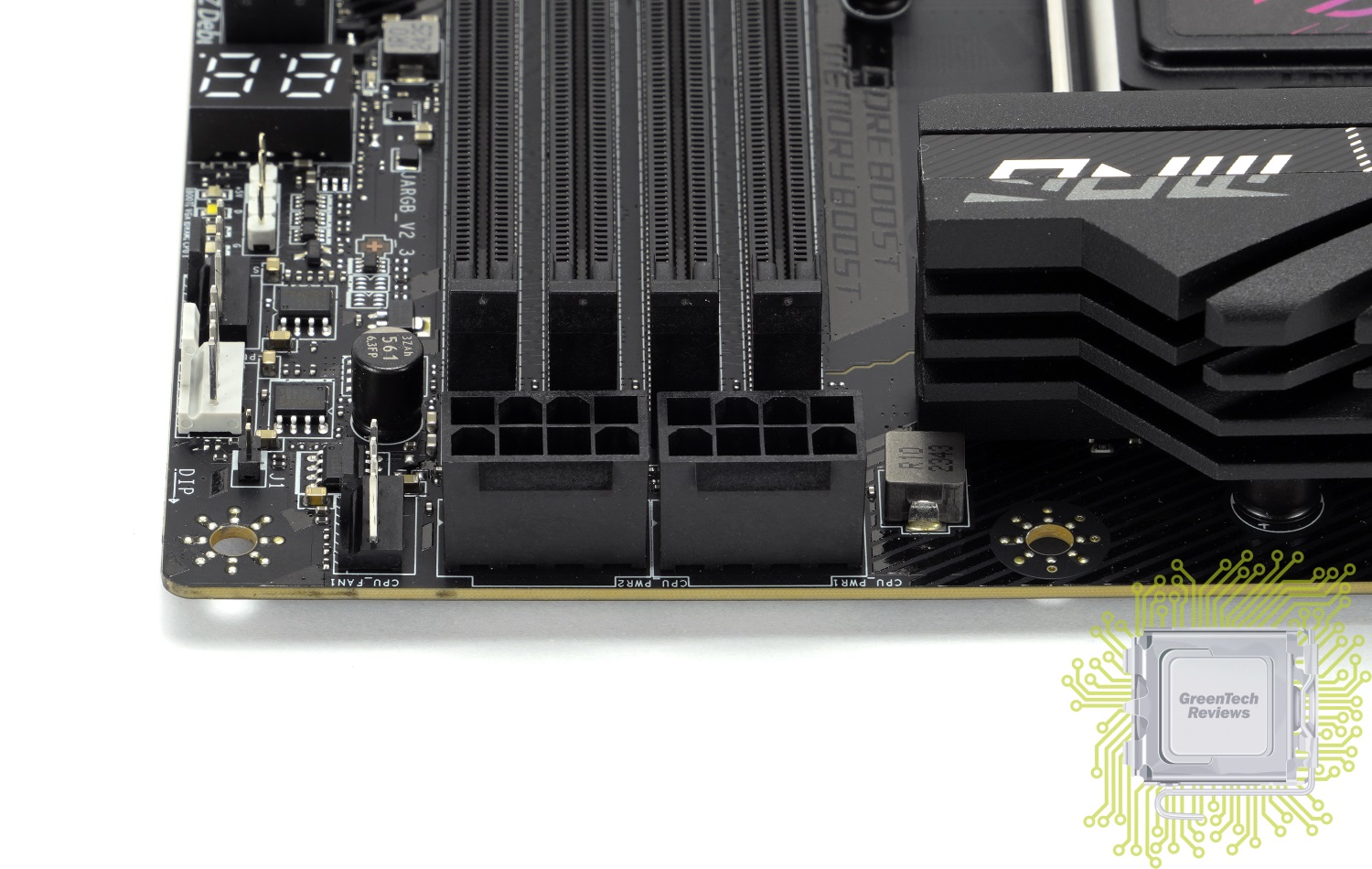

Для питания процессора реализовано два 8-контактных разъёма, которые расположены возле слотов для оперативной памяти. И здесь же — 4-контактный разъём для подключения вентилятора процессорного кулера.

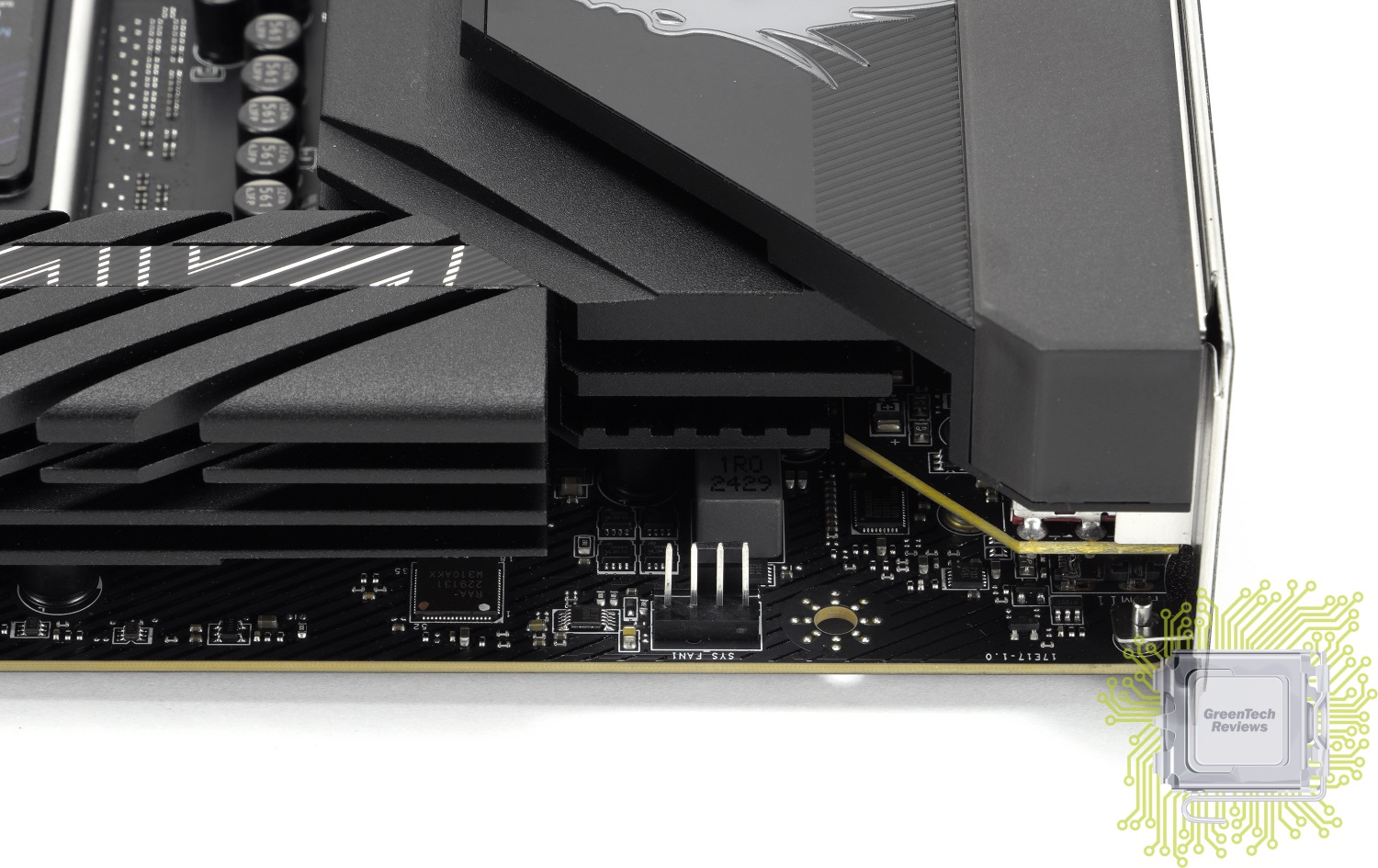

Ну а в месте, где обычно расположены упомянутые разъёмы, находится один коннектор для подключения вентилятора.

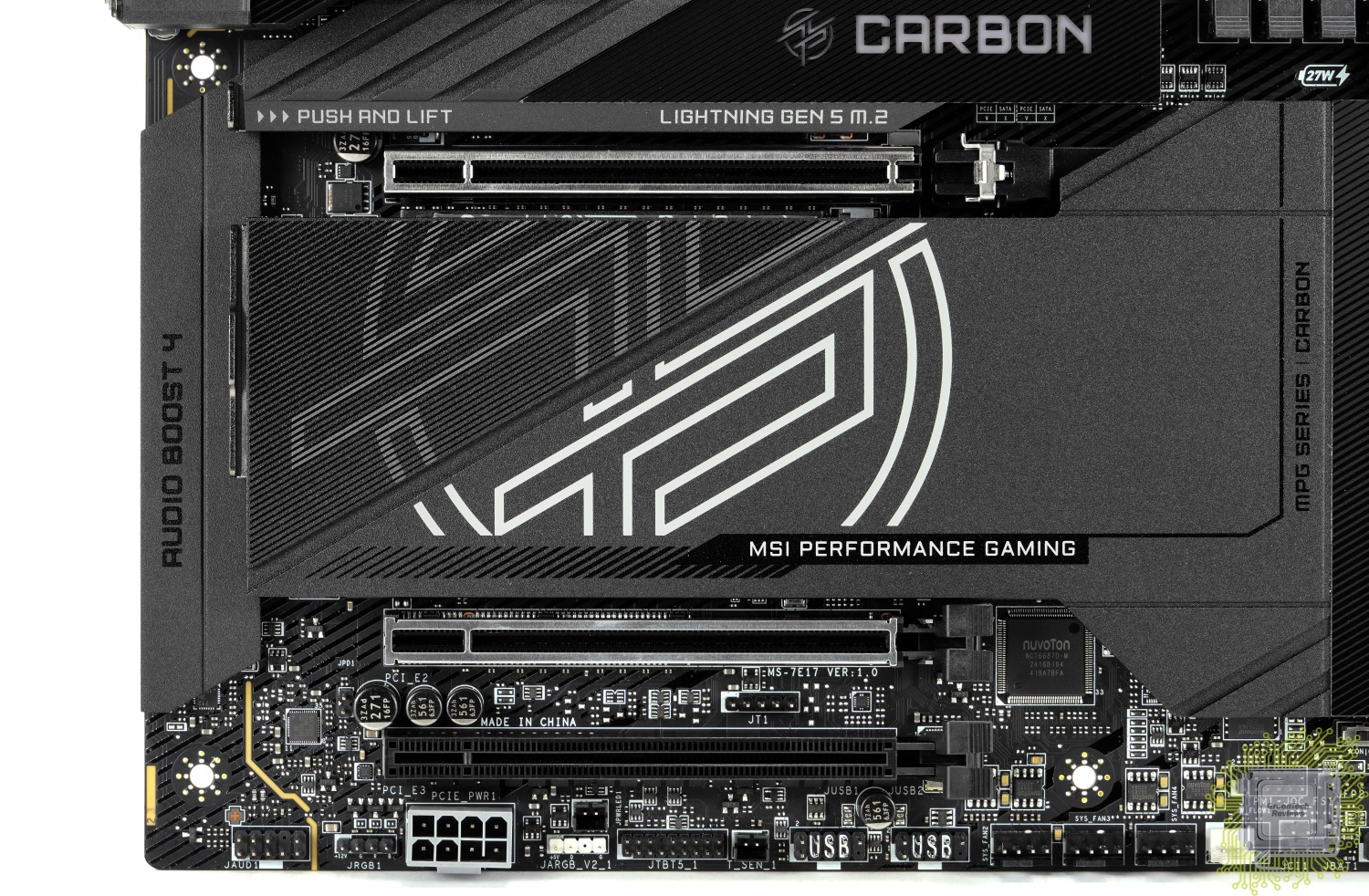

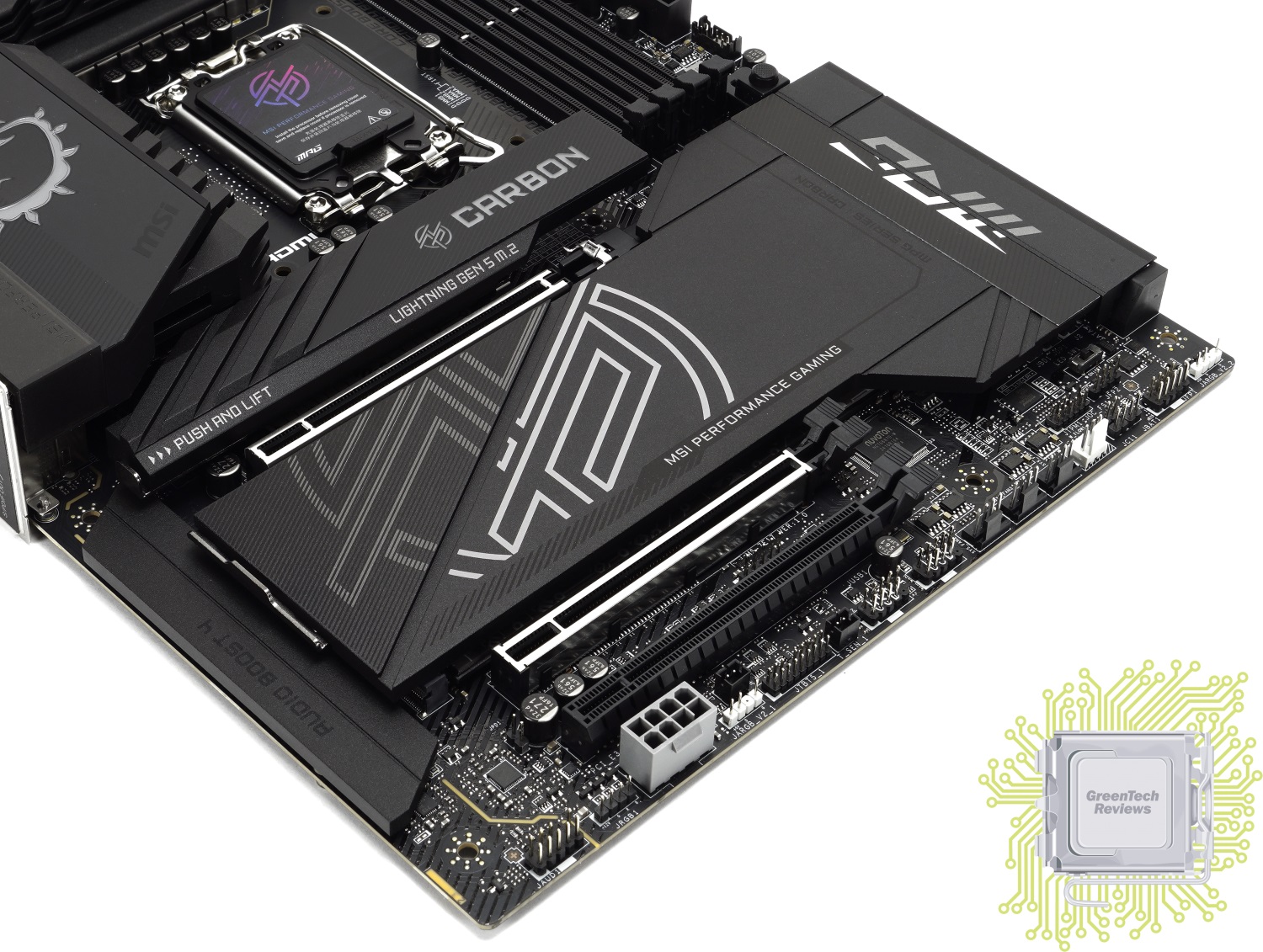

Все доступные M.2 разъёмы спрятаны под радиаторами.

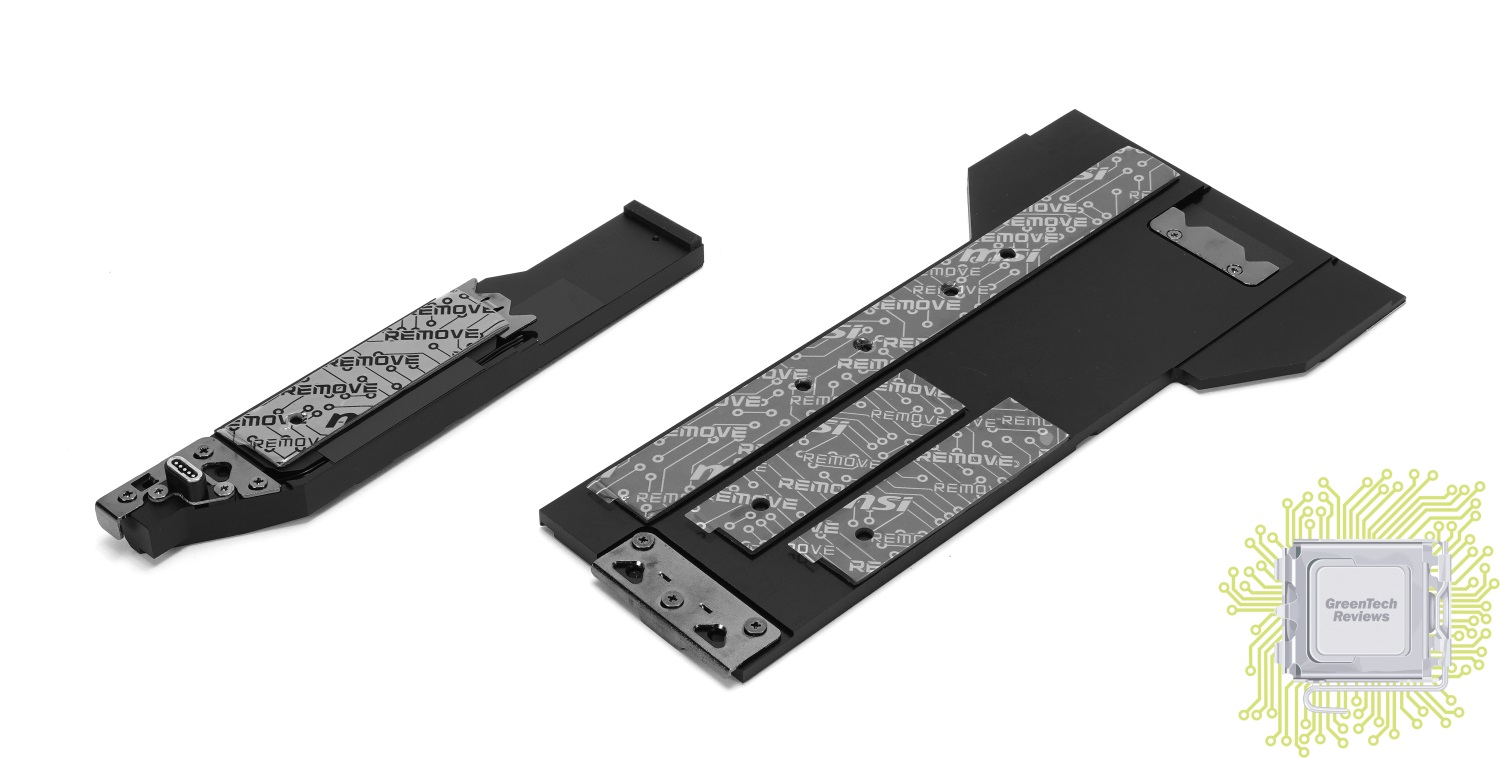

Соприкасаются радиаторы с накопителями при помощи термопрокладок, а фиксируются при помощи фирменных защёлок — никаких винтов в их конструкции нет.

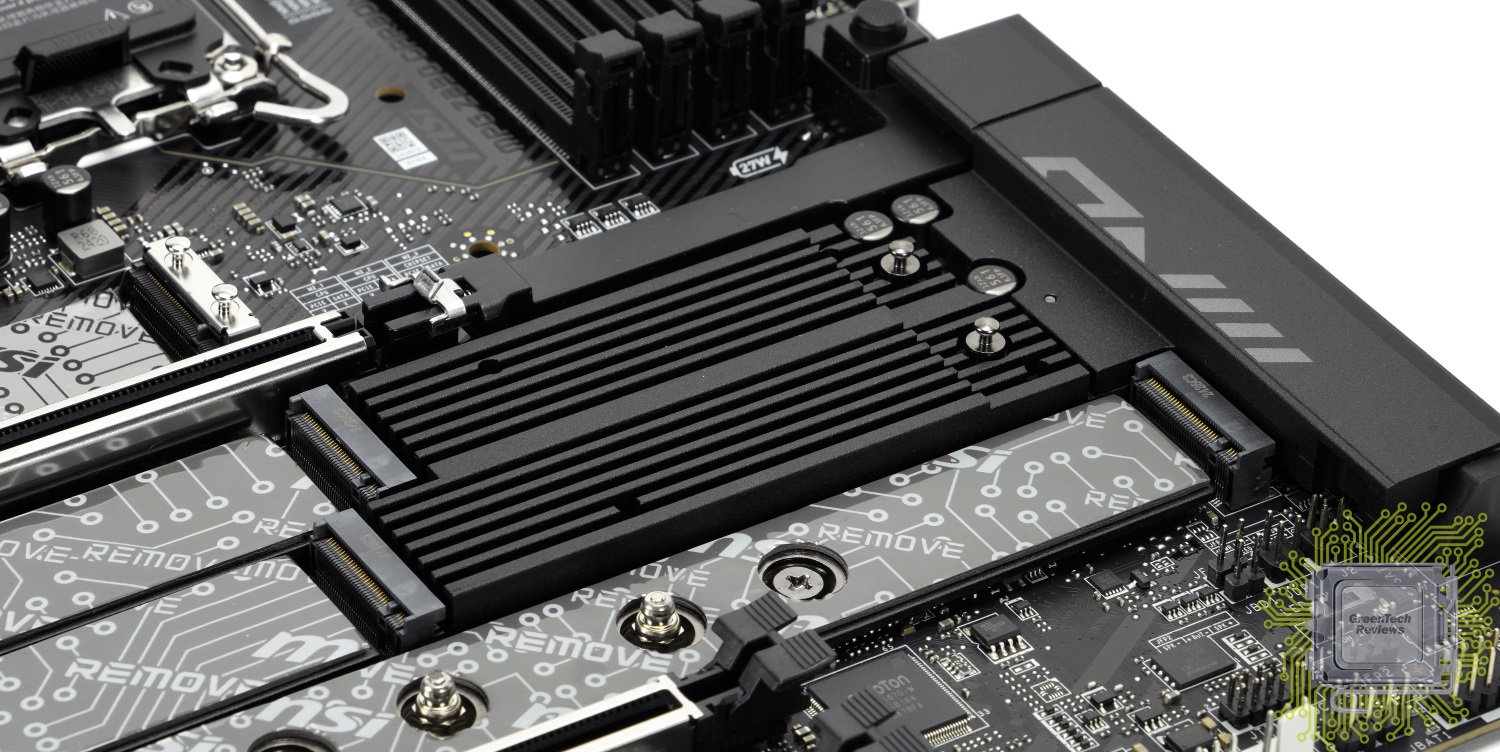

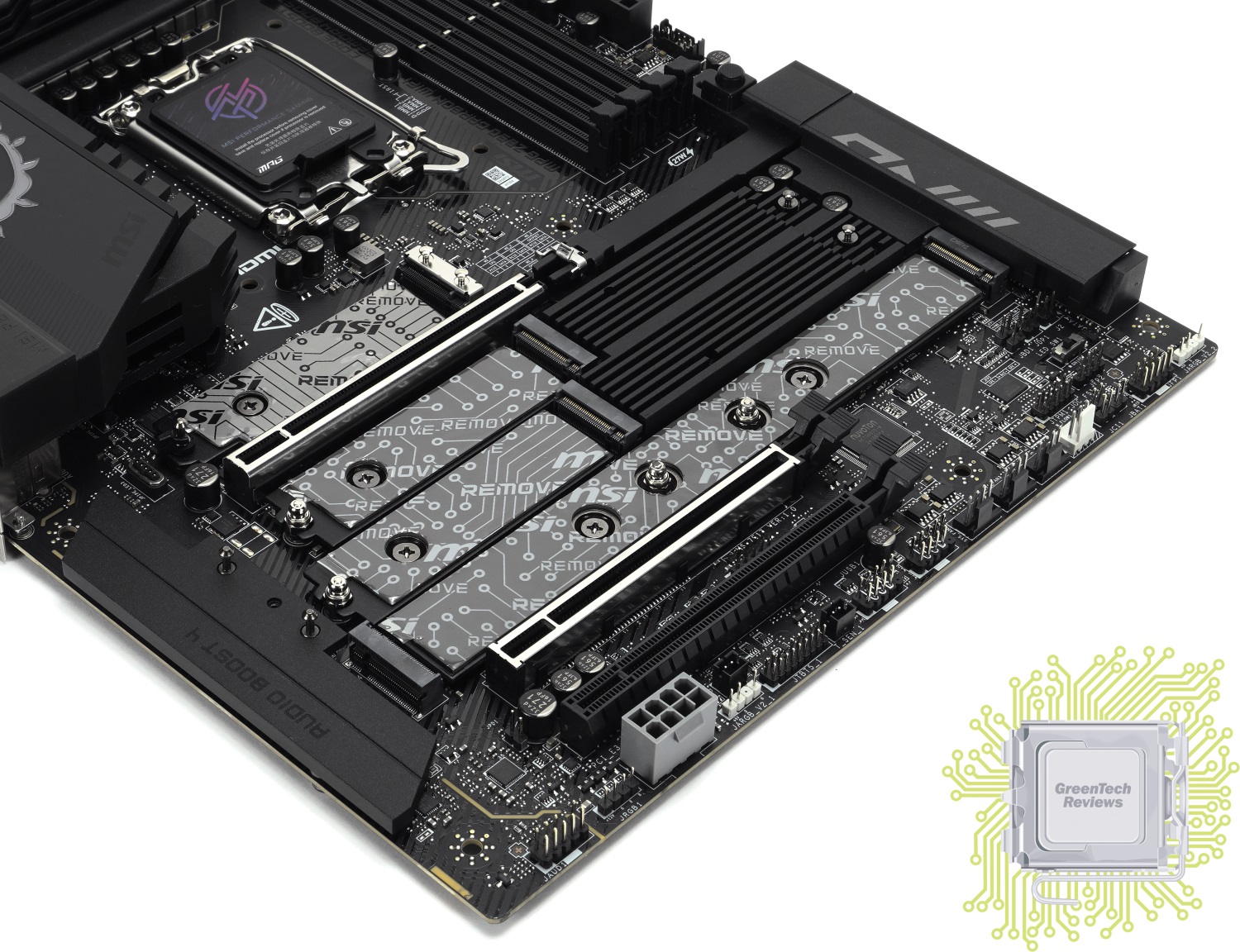

Итого ситуация с M.2 следующая. Нам доступны 5 разъёмов:
— M.2_1: от процессора, поддерживает форматы 2260/2280, режим работы PCIe 5.0 x4;
— M.2_2: от процессора, поддерживает форматы 2260/2280, режим работы PCIe 4.0 x4;
— M.2_3: от чипсета, поддерживает форматы 2260/2280, режим работы PCIe 4.0 x4.
— M.2_4: от чипсета, поддерживает форматы 2260/2280/22110, режим работы PCIe 4.0 x4.
— M.2_5: от чипсета, поддерживает форматы 2260/2280, режим работы PCIe 4.0 x4 и SATA.

От радиатора тепло отводится радиатором достаточно большого размера.

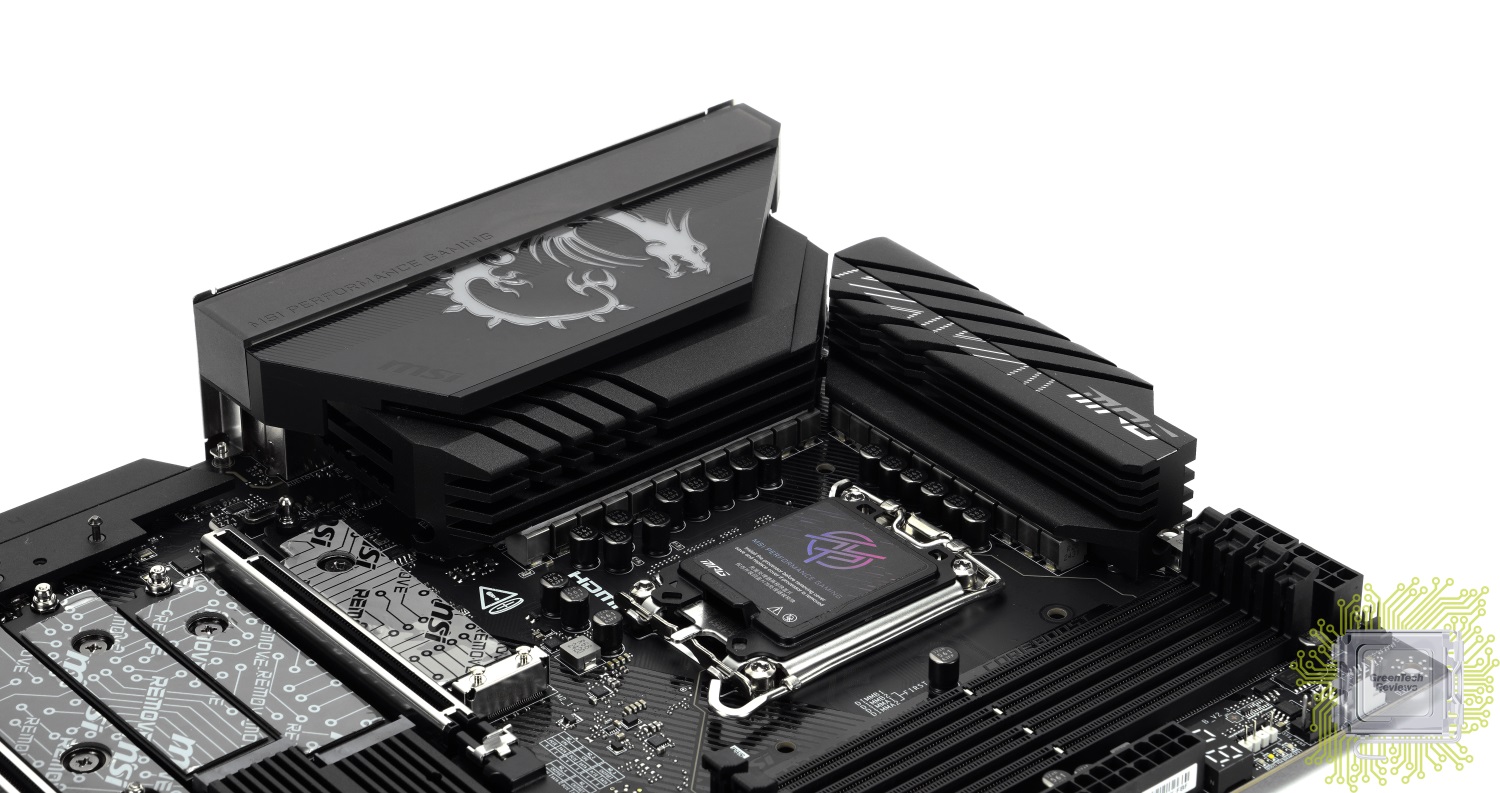

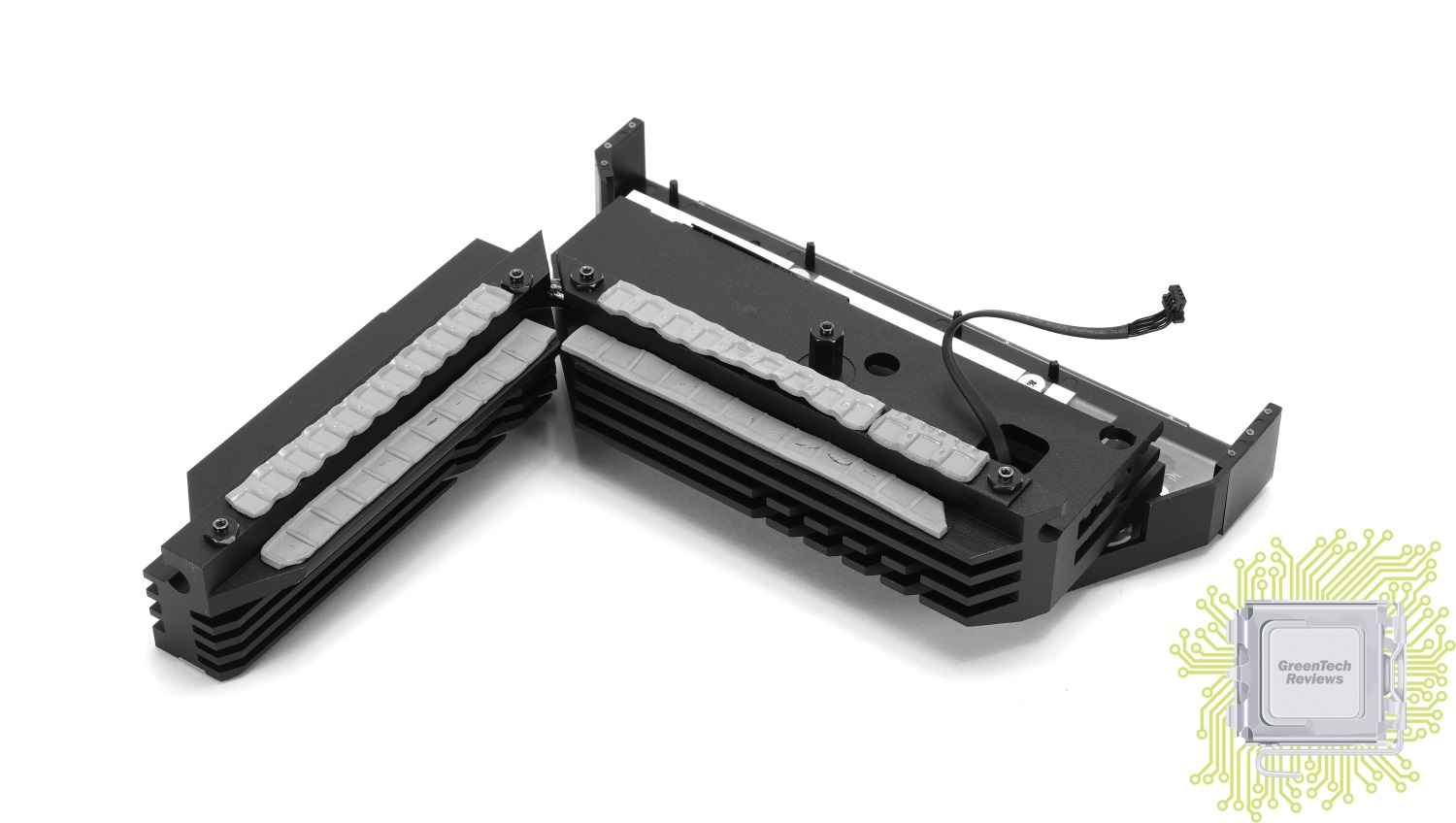

Важно то, что производитель учёл достаточно высокие требования к охлаждению подсистемы питания. Тепло от силовых элементов отводят радиатор достаточно большого размера, состоящий из двух массивных секций, объединённых тепловой трубкой.

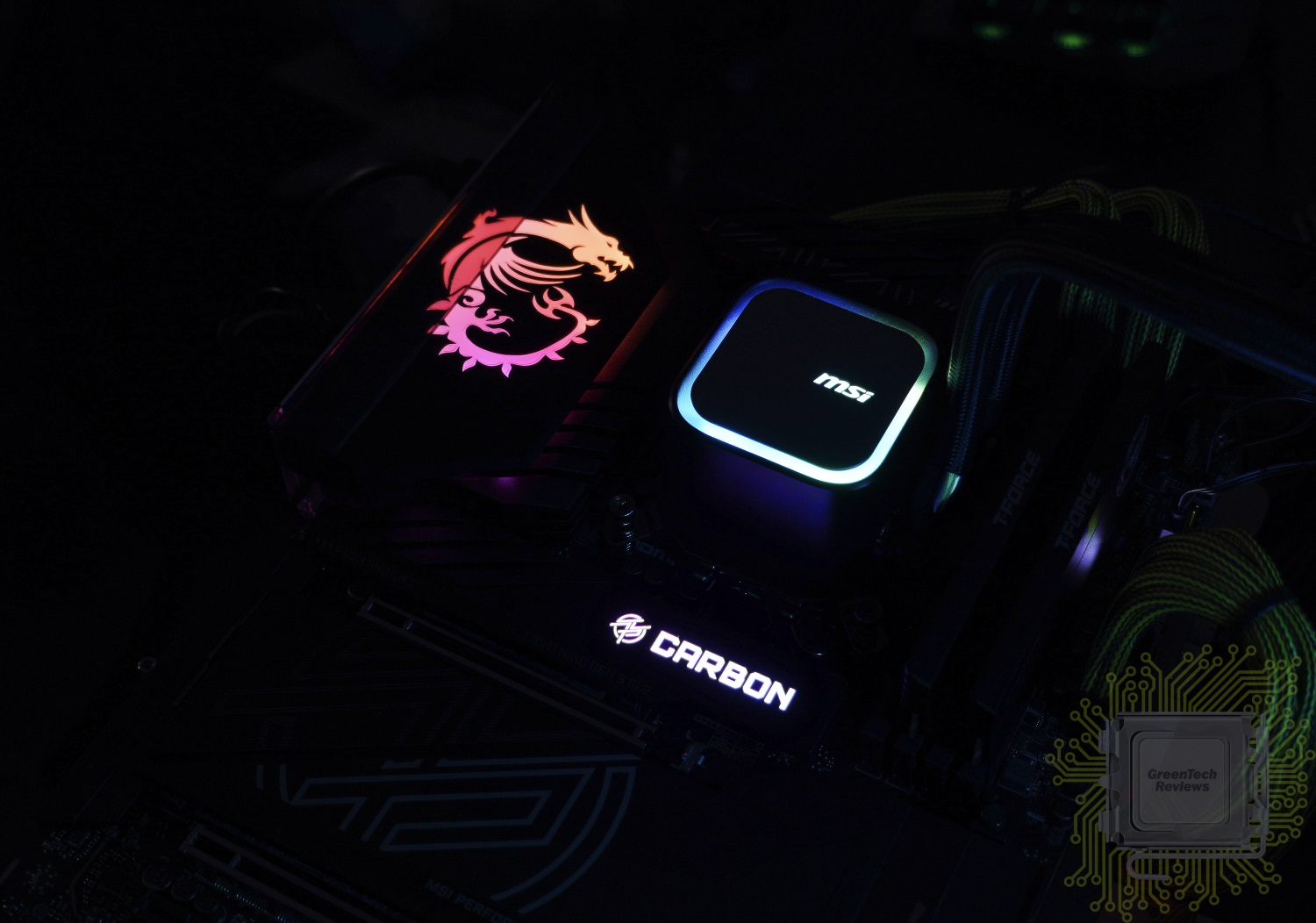

В левую секцию этого радиатора и в радиатор для SSD в разъёме M.2_1 встроена подсветка, работу которой можно настроить при помощи фирменного ПО.

Для отвода тепла используется пара термопрокладок для каждой секции радиатора.

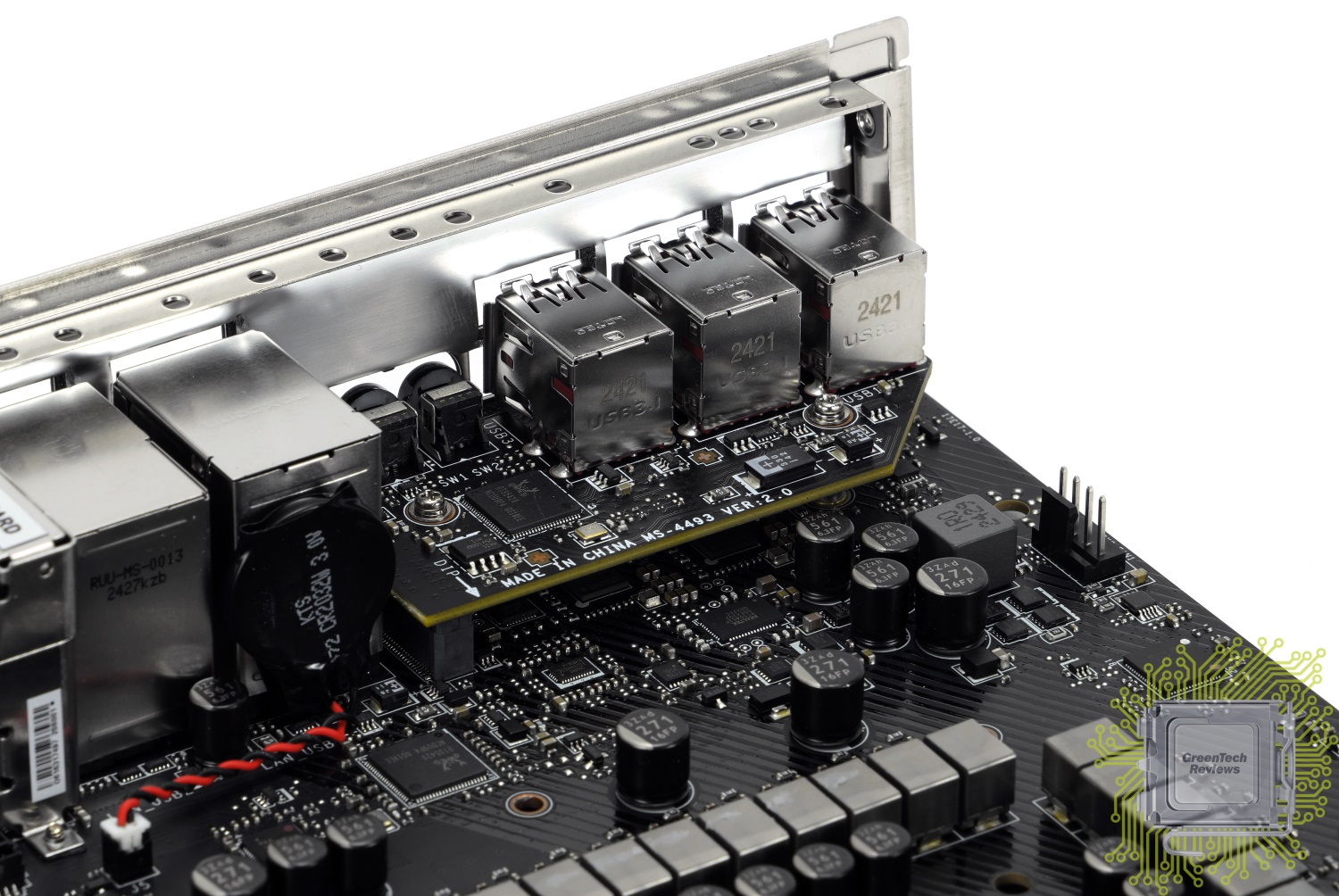

Под радиатором подсистемы питания скрывается небольшая плата, на которой находится контроллер и набор портов и кнопок.

На ней реализованы шесть 10 Гбит/с портов (четыре из них реализованы контроллером Realtek RTS5420, ещё два — чипсетом) и три упомянутые ранее кнопки.

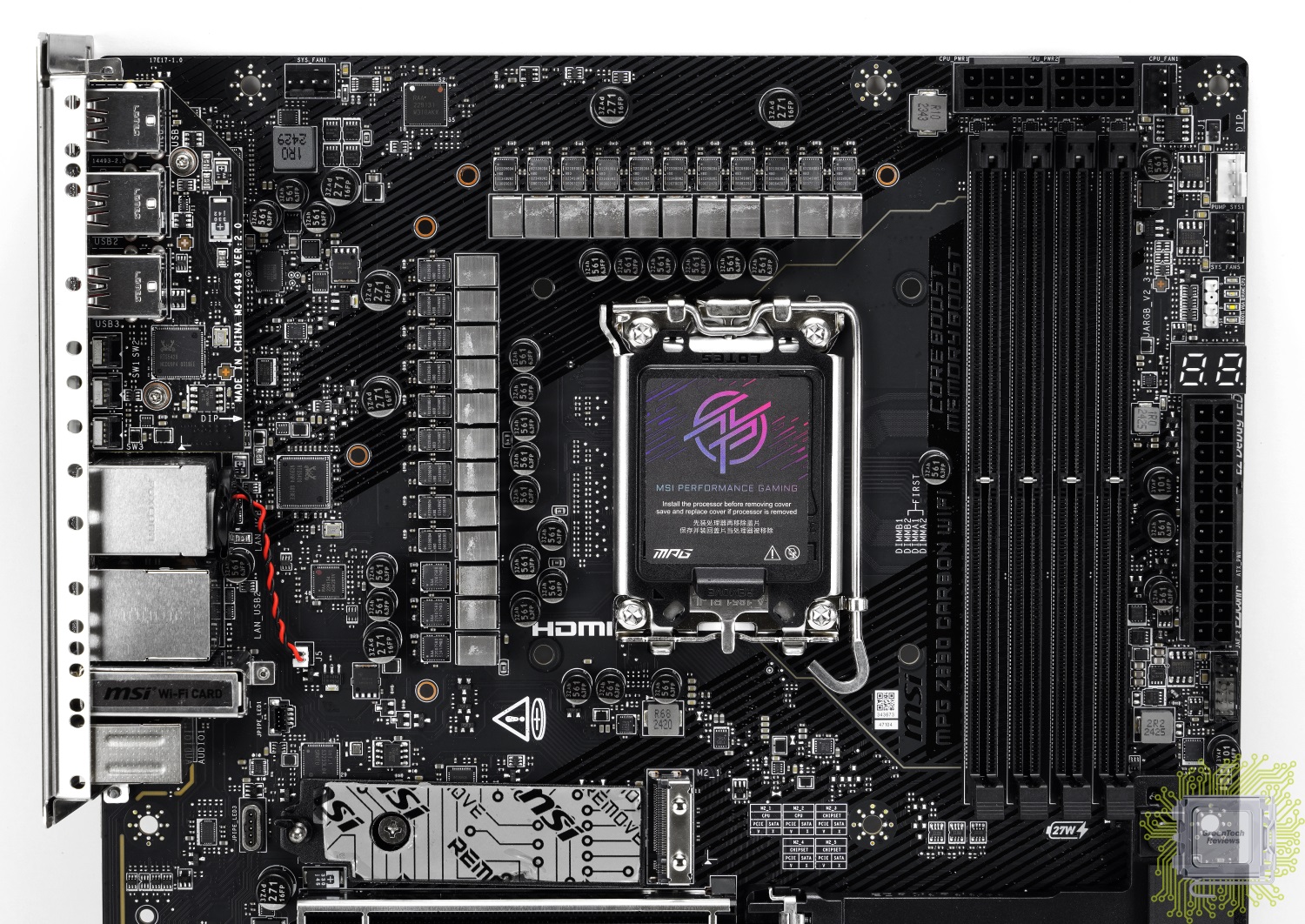

В подсистеме питания реализовано 23 фазы. Первые 20 фаз, отведённые для работы процессорных ядер, характерны 110 А сборками от Renesas — R2209004.
Ещё 1 фаза для встроенного графического ядра и по одной фаза для VCCSA и для VNNAON реализованы при помощи 75 А сборок RAA220075R0.
Работает всё это добро под управлением контроллеров Renesas RAA229131 и RAA229134.
