Обзор и тестирование материнской платы ASUS TUF Gaming B860M-Plus WiFi

ASUS TUF Gaming B860M-Plus WiFi — материнская плата модельного ряда TUF Gaming из сегмента mATX решений, в основе которой находится чипсет Intel B860. Размер материнской платы и чипсет накладывают некоторые ограничения по количеству тех или иных интерфейсов, но производитель реализовал практически всё, что требуется для большинства пользователей. Чего не хватает, а также чего более, чем достаточно — выясним в этом материале.

Стоимость ASUS TUF Gaming B860M-Plus WiFi в рознице на момент публикации материала составляет от 22000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение

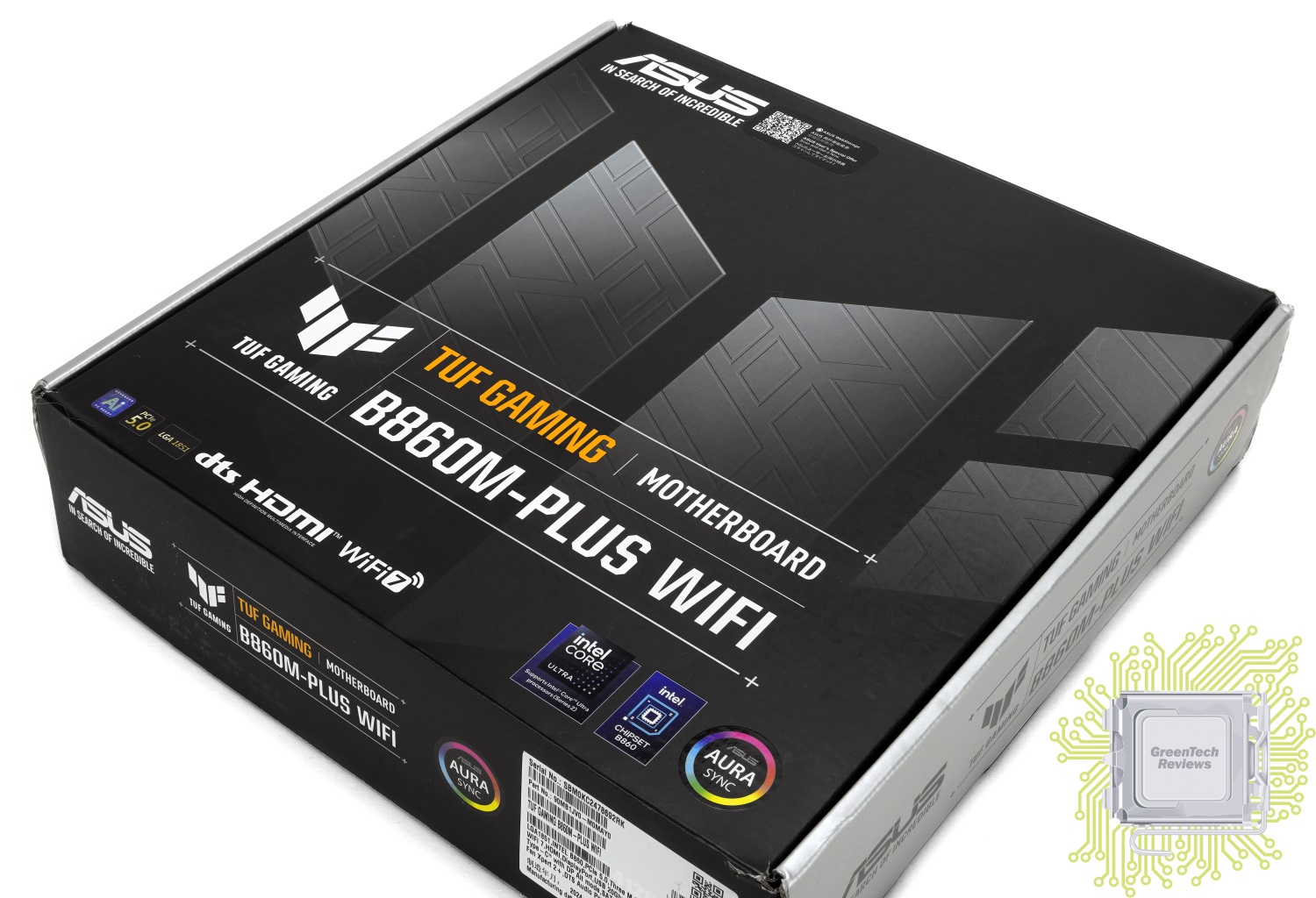

ASUS TUF Gaming B860M-Plus WiFi поставляется в коробке с обновлённым дизайном в чёрно-сером цвете. На фронтальной стороне коробки размещено немного информации о плате в виде логотипов поддерживаемых технологий, но уже нет изображения самой платы.

На обратной стороне коробки присутствует изображение платы, а вокруг достаточно подробно расписаны технические характеристики. Отдельно производитель выделяет поддержку PCIe 5.0 для основного слота и одного M.2 разъёма; новую систему креплений M.2 SSD, видеокарты и антенны модуля беспроводной связи; наличие Wi-Fi 7 модуля и 2,5 Гбит/с проводной сети; обновлённую программную составляющую, отвечающую за работу системы охлаждения — Fan Xpert 2+.

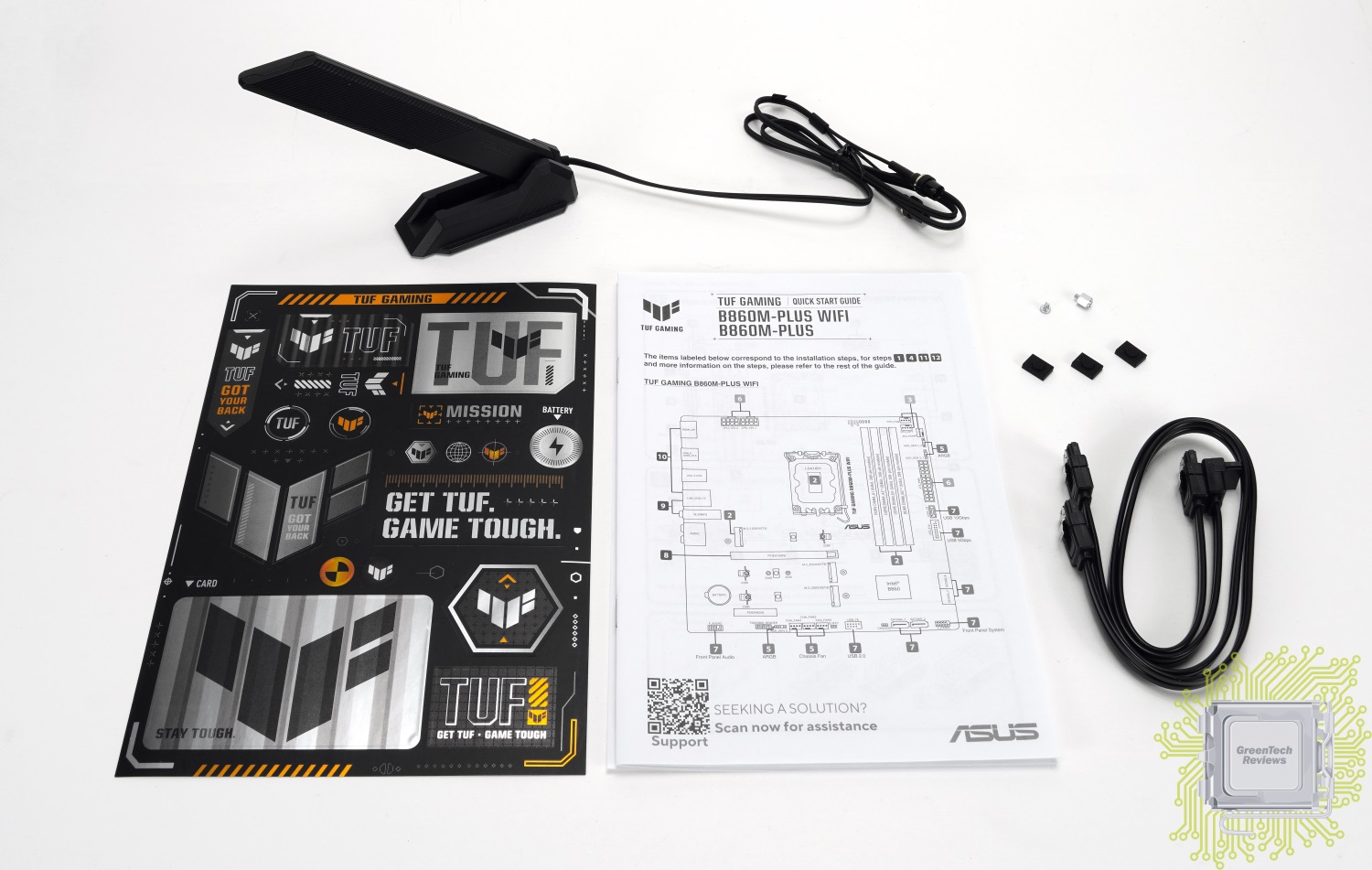

Комплект поставки минимальный — набор фирменных наклеек, антенна Wi-Fi модуля, два SATA кабеля, винты для фикции M.2 SSD и проставки, необходимые для поддержки односторонних M.2 SSD.

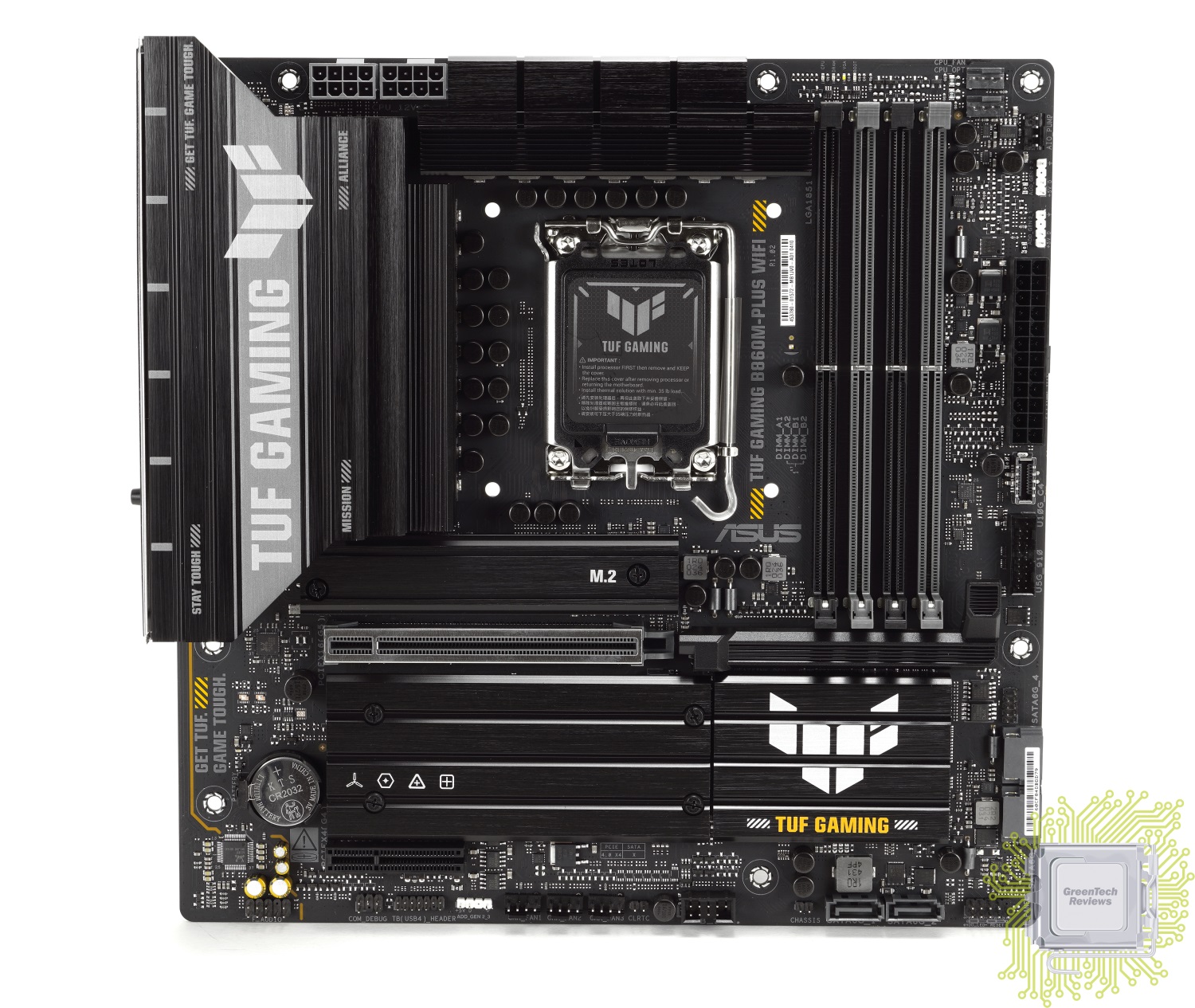

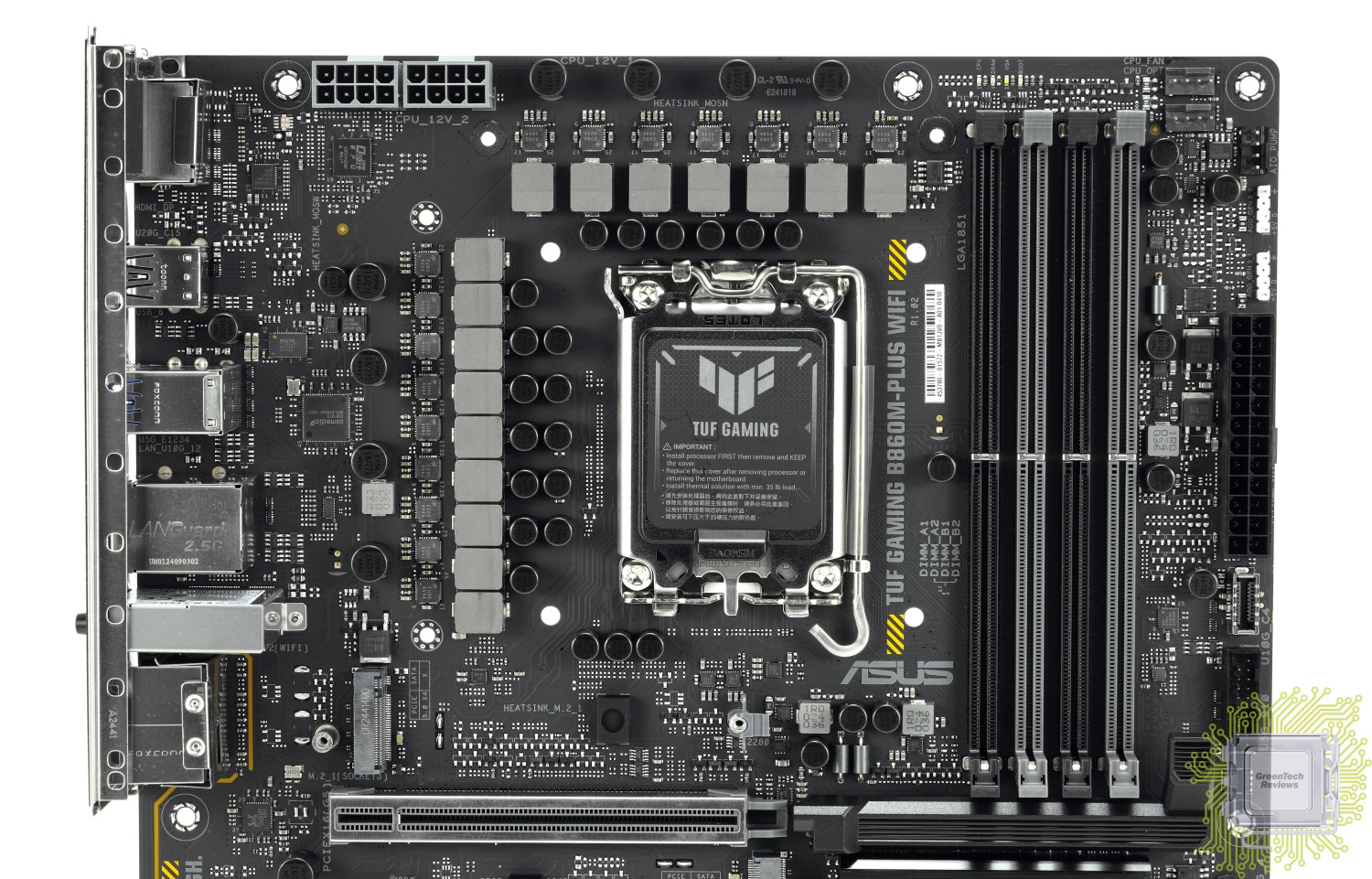

Дизайн материнских плат TUF различается от модели к модели. В нашем случае — это чёрно-серая цветовая схема с редкими жёлтыми вставками. В основе лежит 8-слойная печатная плата чёрного цвета. Изменений относительно предшествующей модели множество, так как это совершенно другой продукт, в котором реализованы возможности новой платформы Intel — это касается как возможностей процессора, так и чипсета B860.

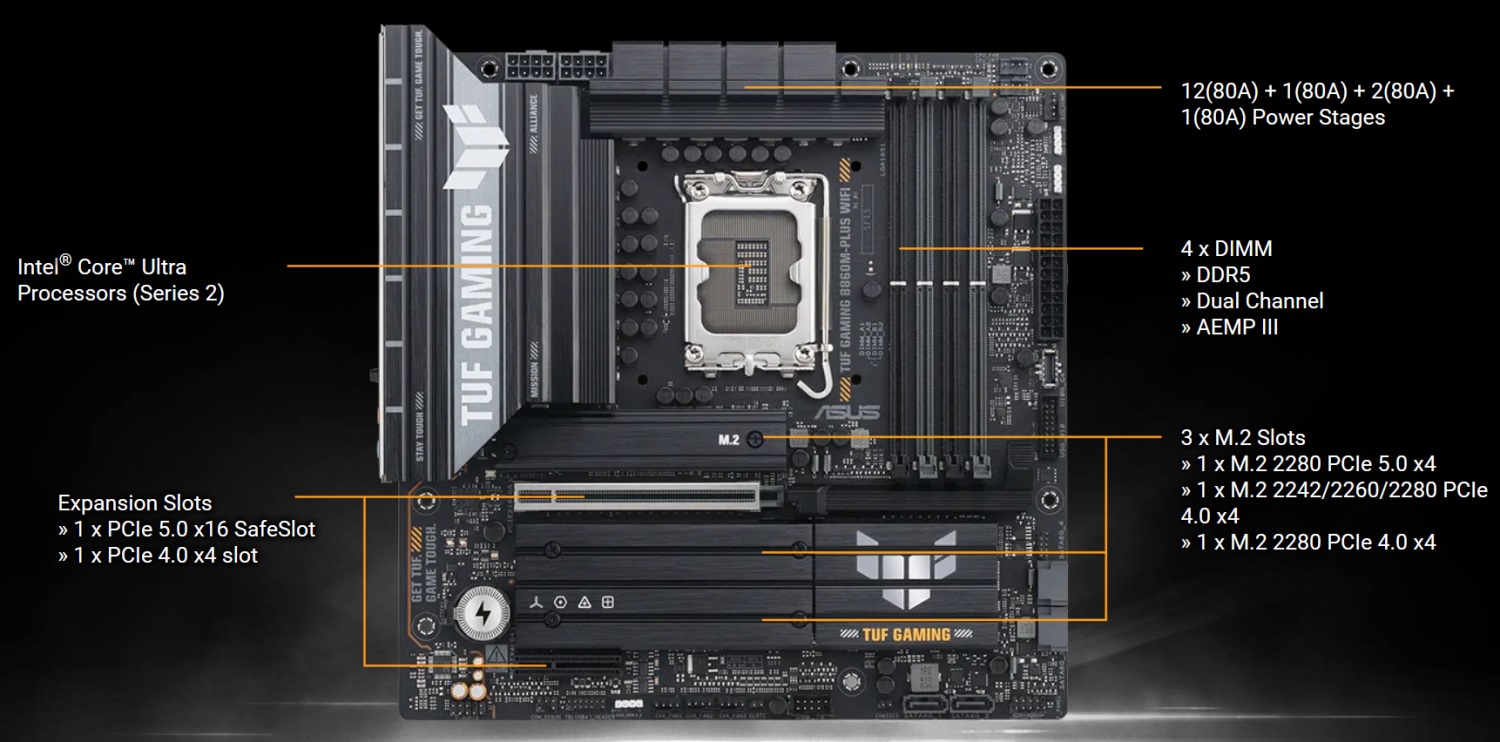

Ключевые особенности материнской платы выделены производителем на паре официальных слайдах ниже.

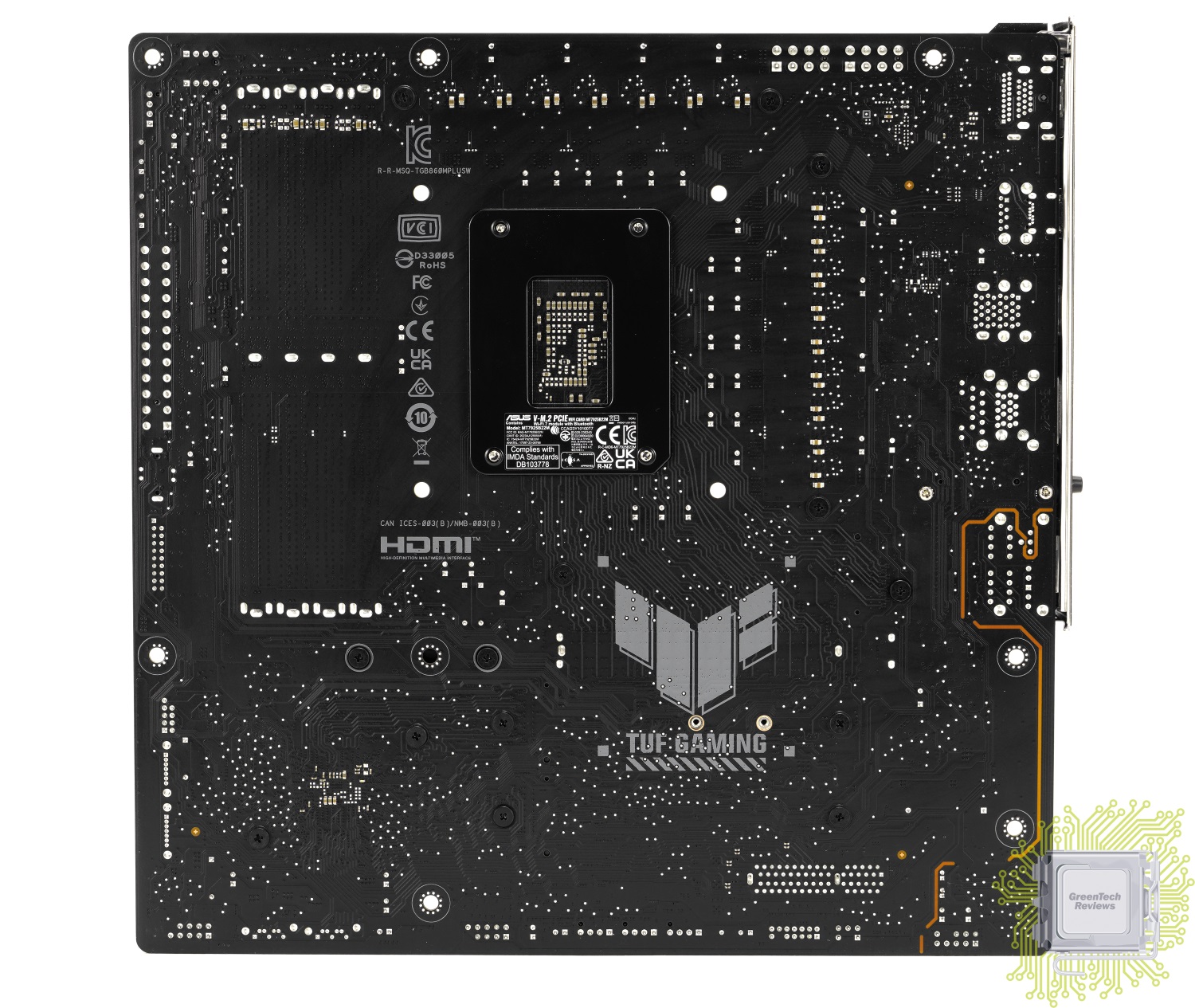

Плата с обратной стороны. Ничего примечательного для нас нет.

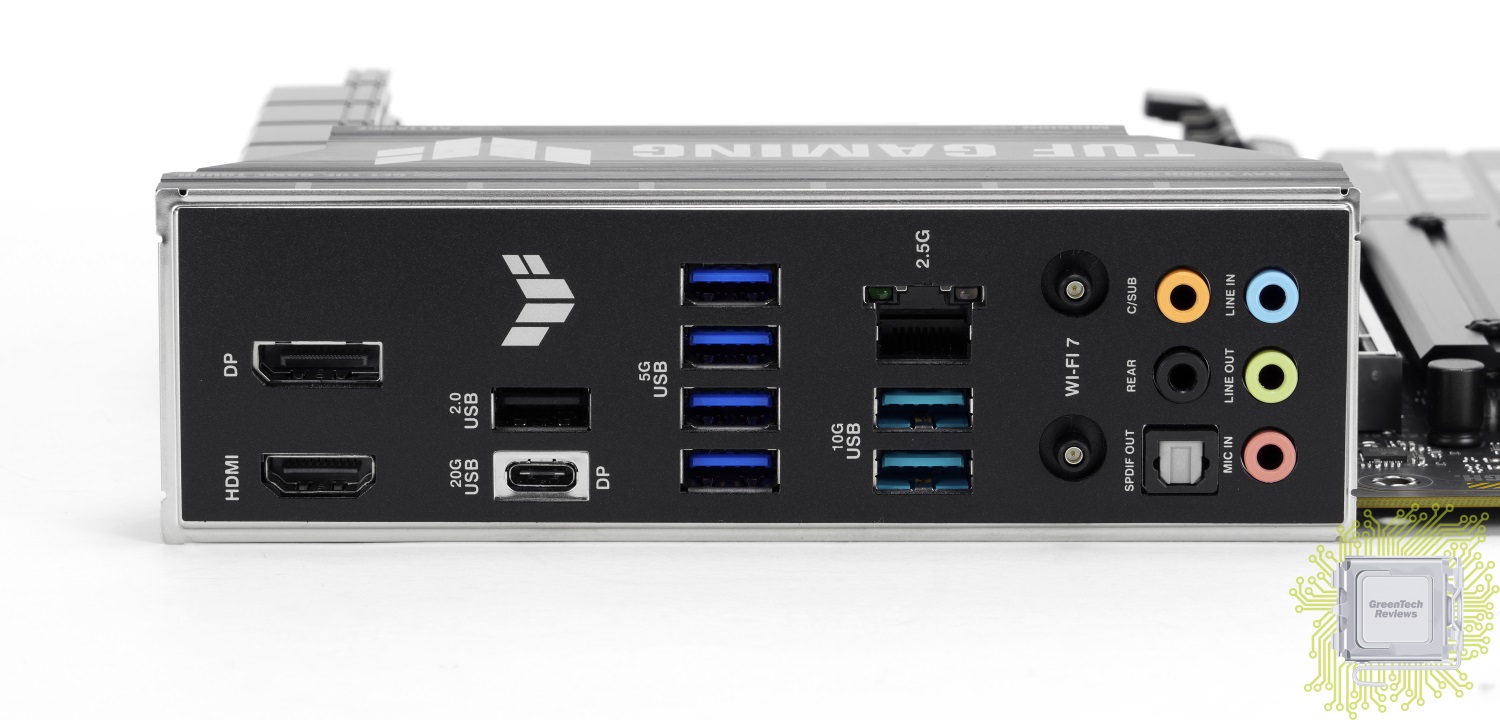

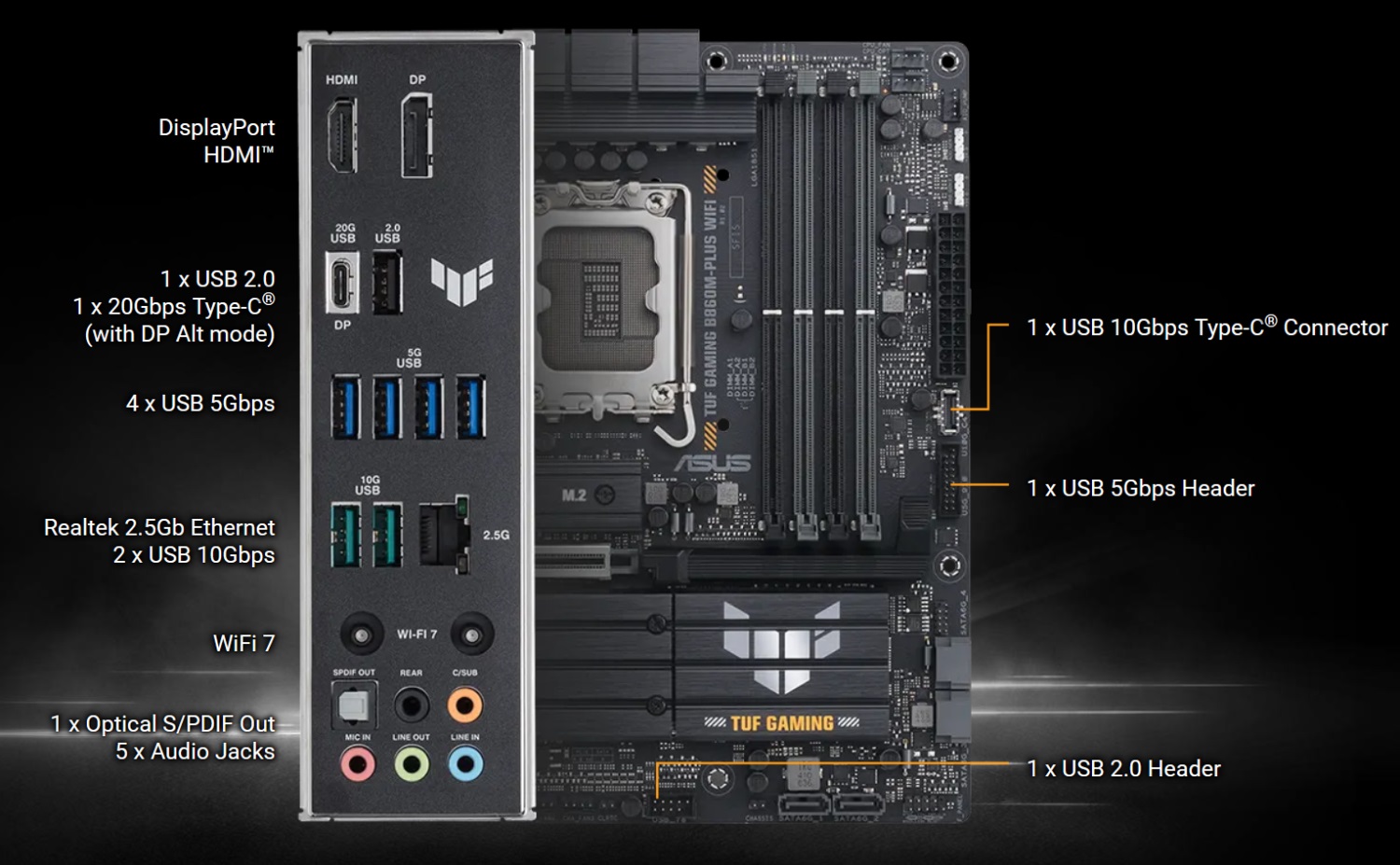

На панели ввода/вывода нам доступны:
— HDMI видео выход;
— DisplayPort видео выход;
— один USB Type-C 3.2 Gen2x2 20 Гбит/с (с поддержкой DisplayPort);
— один USB 2.0 Type-A порт;
— четыре USB 3.2 Gen1 Type-A порта (5 Гбит/с);
— два USB 3.2 Gen2 Type-A порта (10 Гбит/с);
— сетевой порт RJ-45 (2,5 Гбит/с, Realtek);
— разъём для подключения антенны (160 МГц);
— пять аудио разъёмов 3.5 мм;
— один оптический выход S/PDIF.

Для установки видеокарт и плат расширения нам доступны:
— один PCIe 5.0 x16 слот (от процессора);
— один PCIe 4.0 x4 (от чипсета).

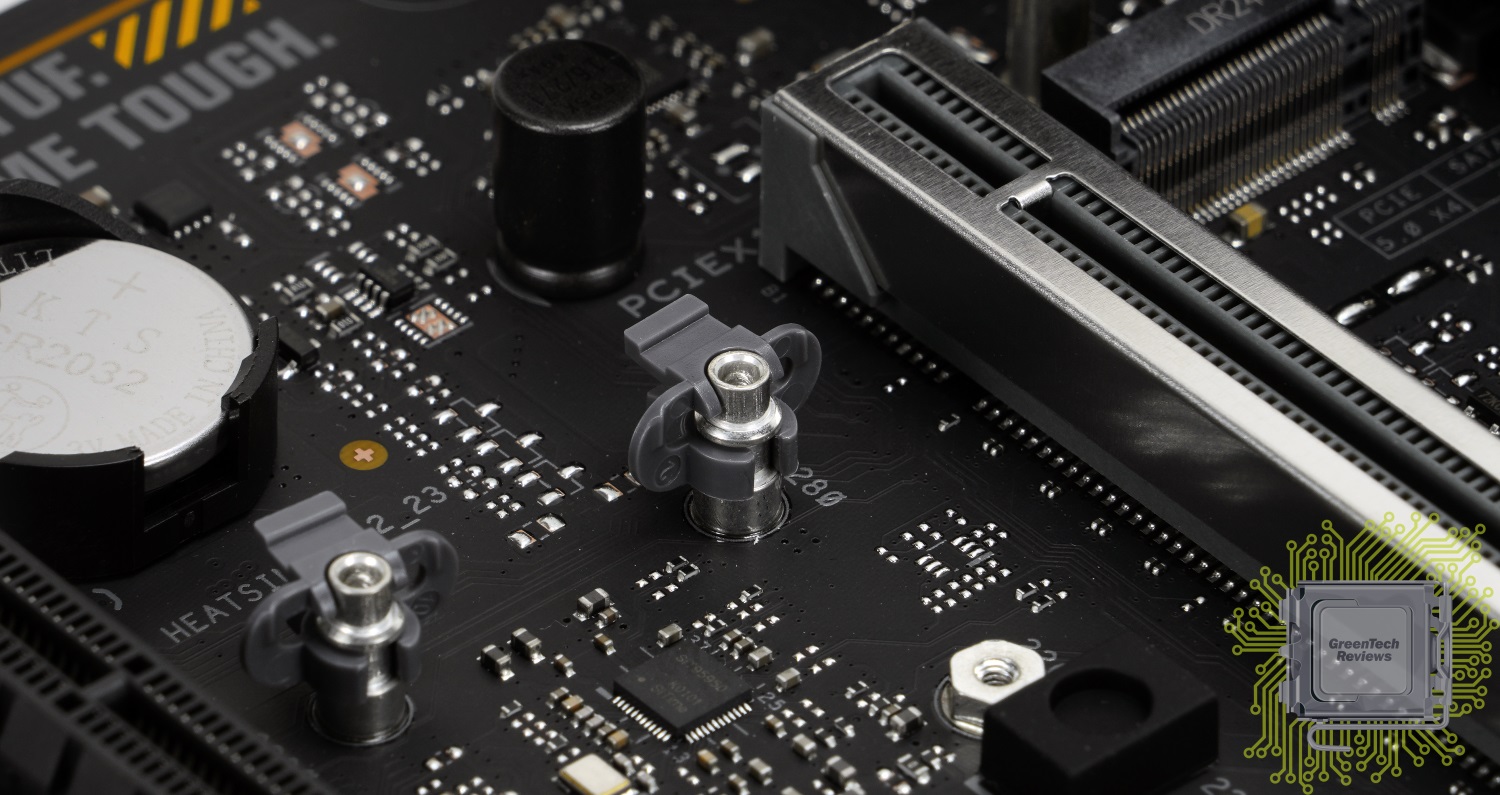

Защёлка основного PCIe слота получила новый дизайн — теперь механических частей стало минимум, а использовать её стало ещё удобнее.

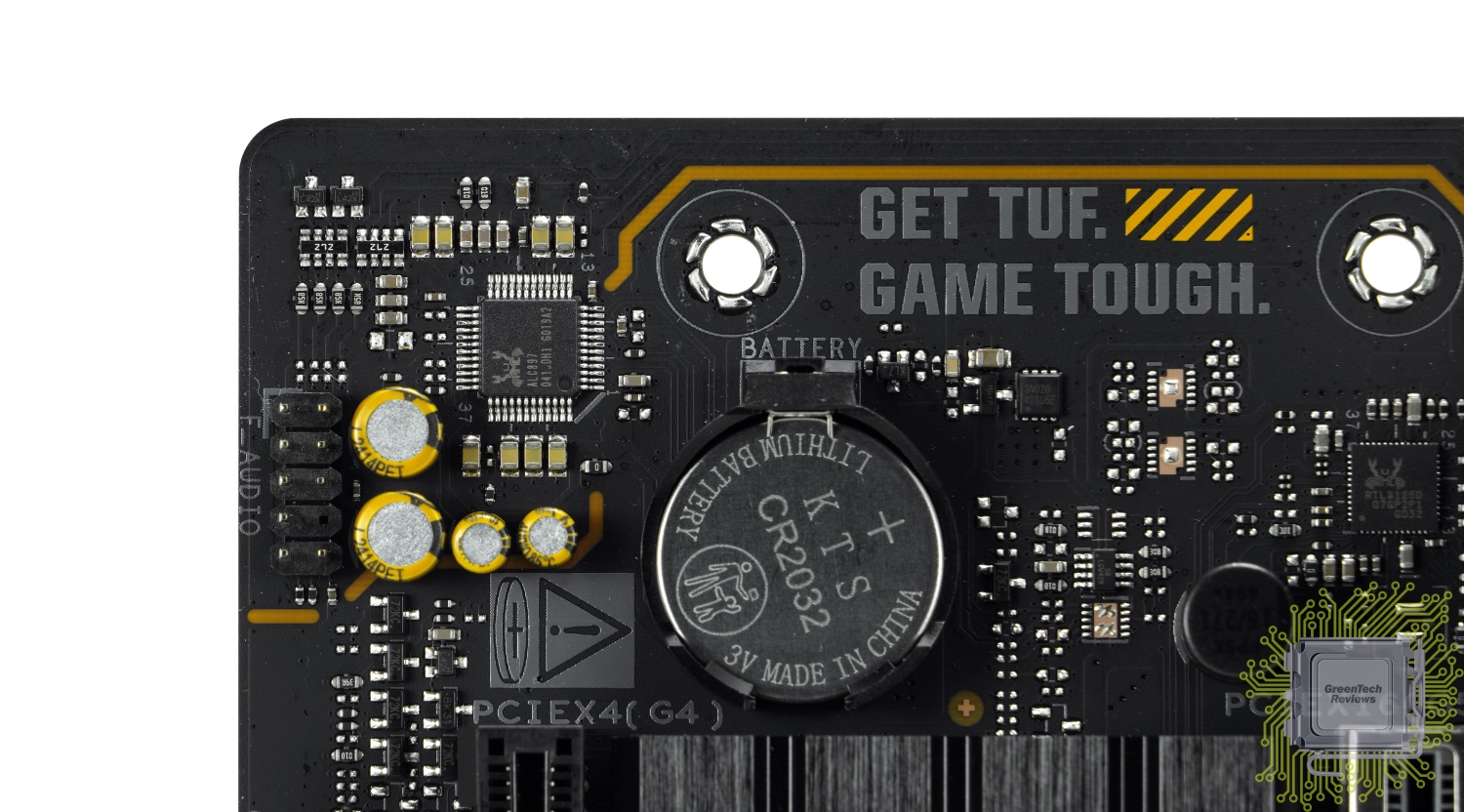

Звуковая подсистема построена на базе аудио кодека Realtek ALC897.

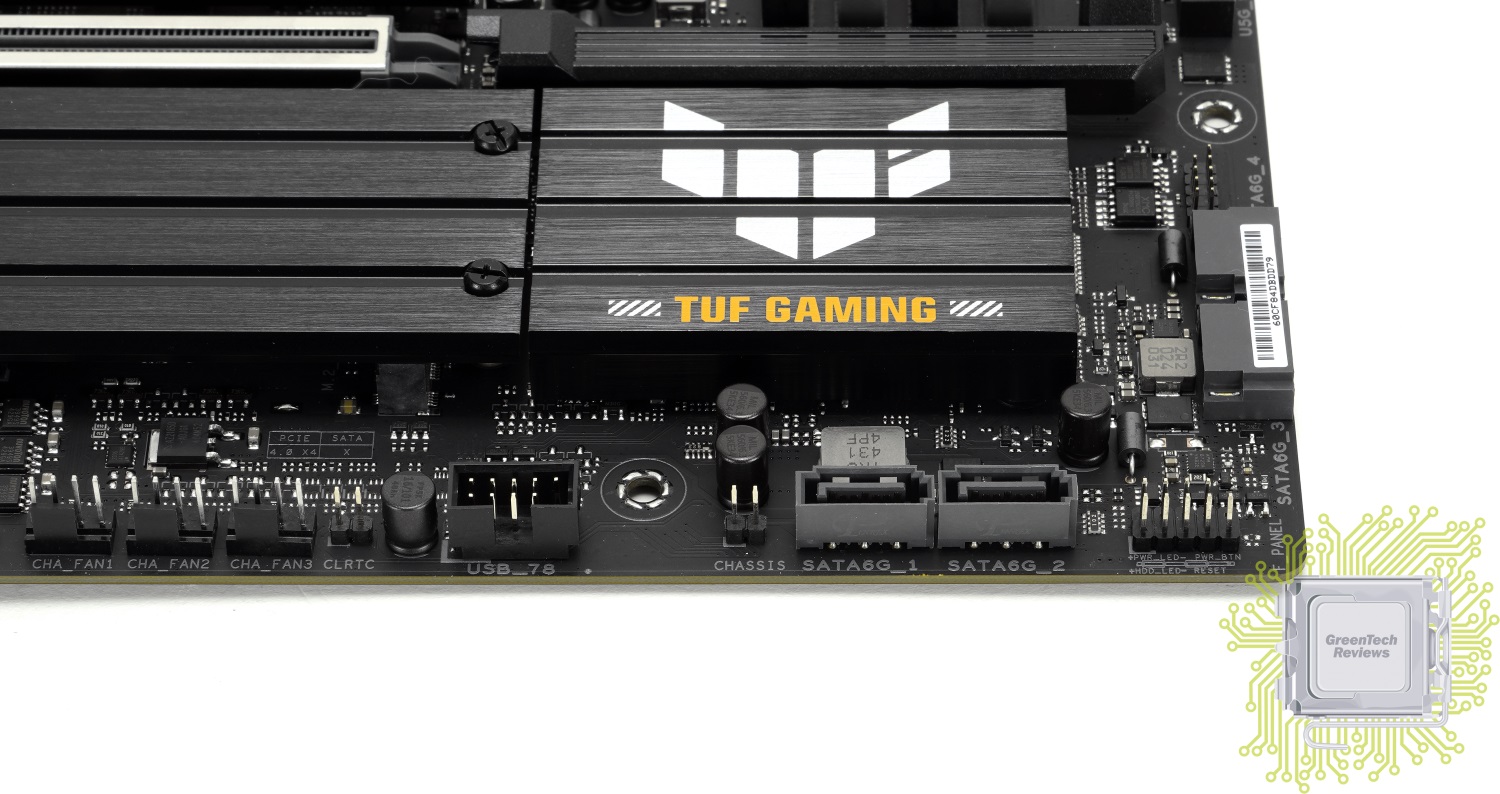

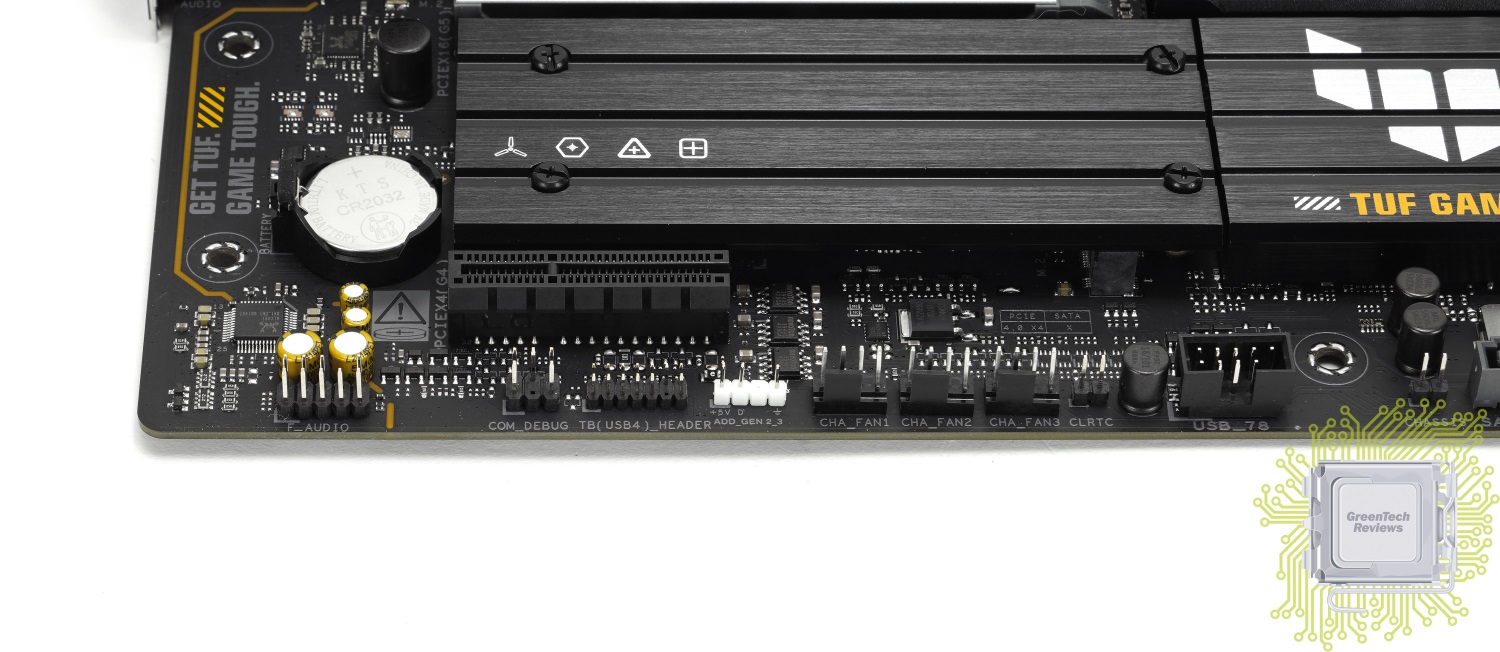

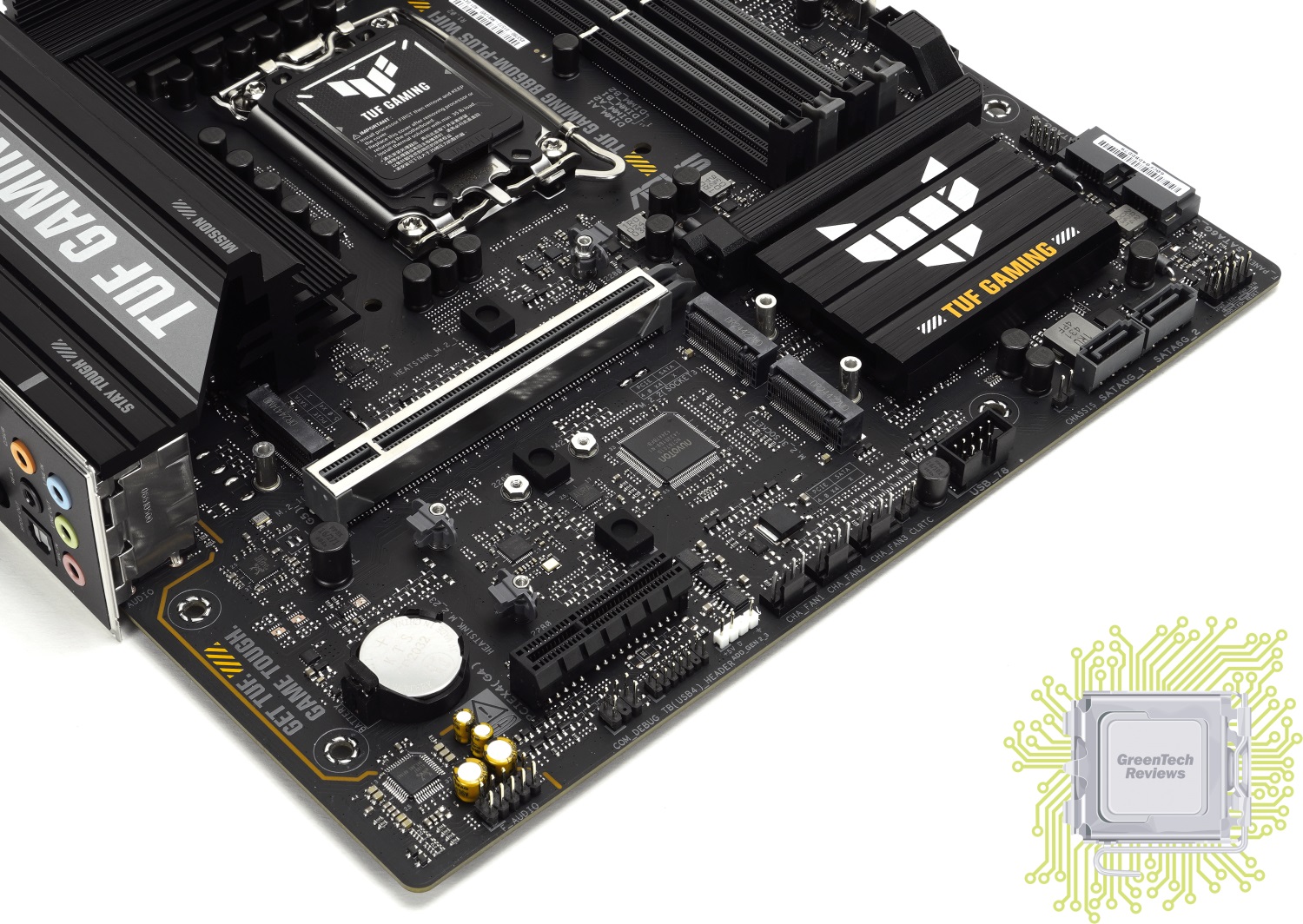

Снизу платы размещены разъёмы для подключения аудио панели корпуса, платы расширения Thunderbolt 4, тройки вентиляторов с 3/4-контактными кабелями питания и одного ARGB устройства.

Правее находятся разъём для подключения двух USB 2.0 портов, два SATA порта и набор контактов для подключения передней панели корпуса.

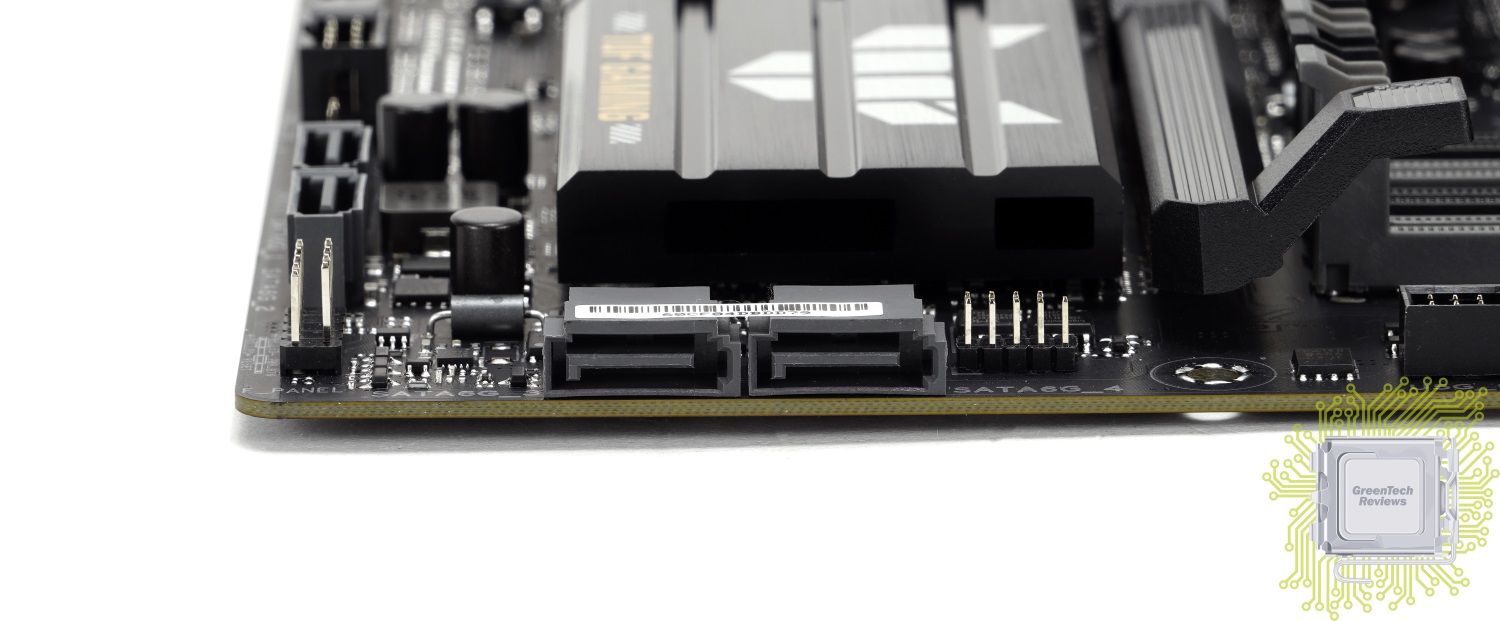

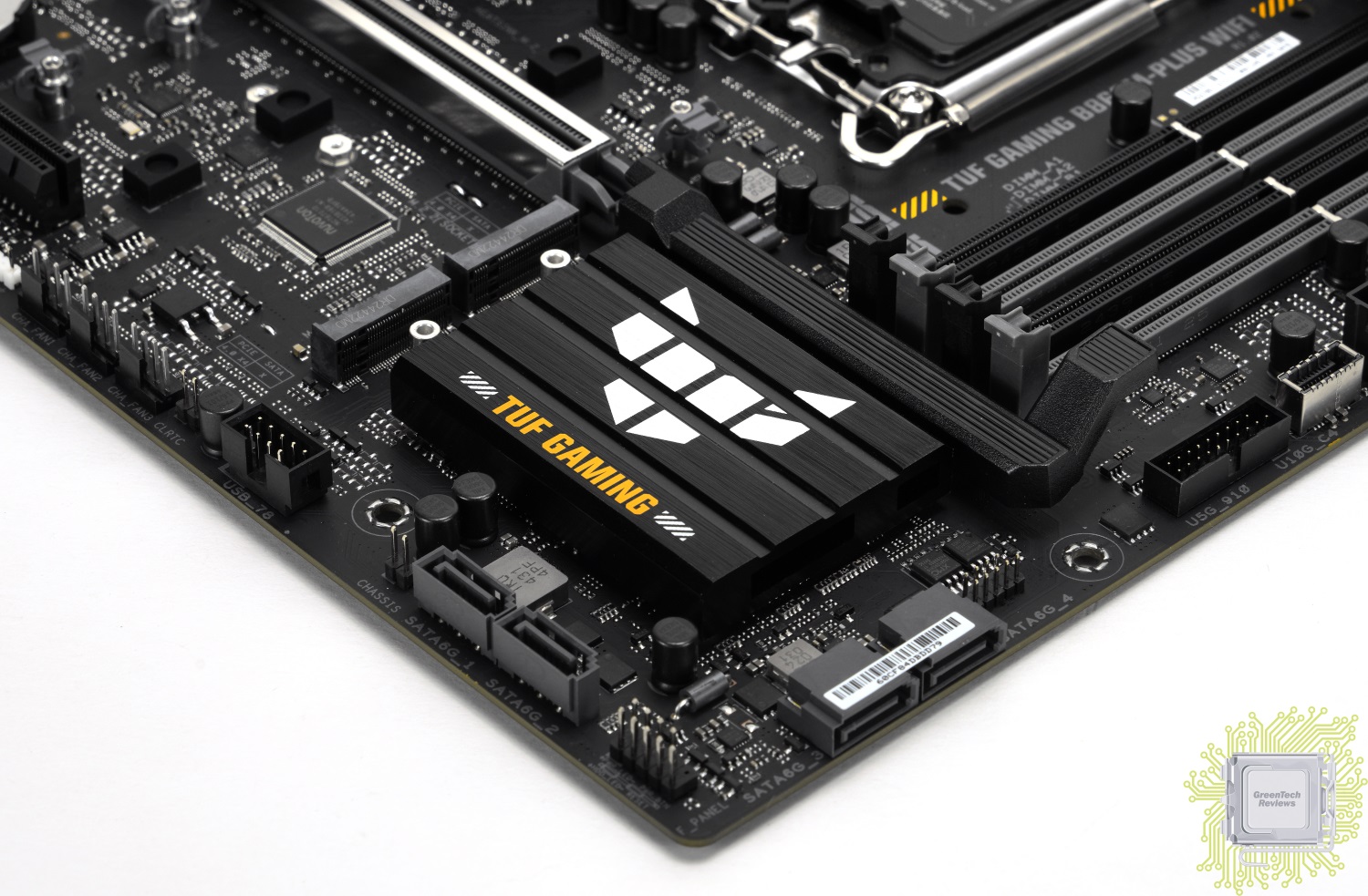

Ещё два SATA порта расположены в привычном для них месте.

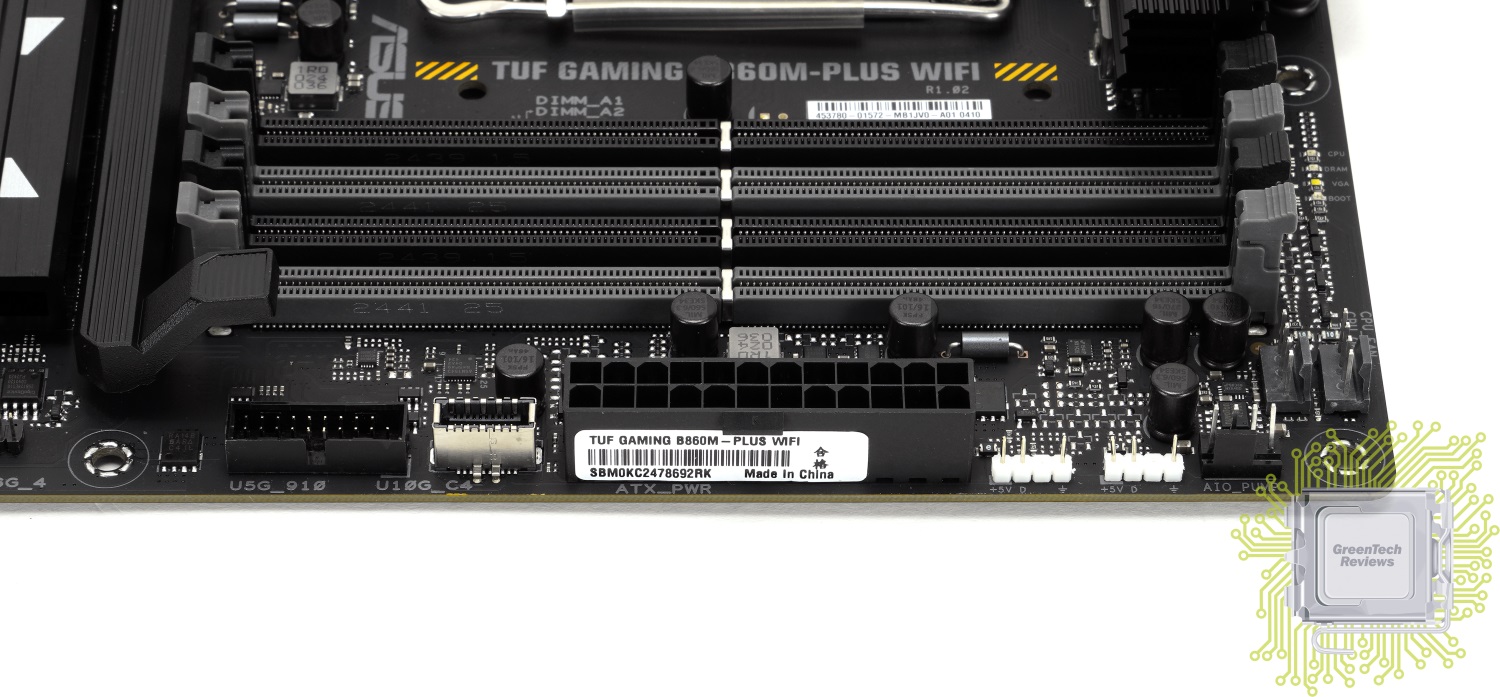

Рядом с разъёмом основного питания платы производитель разместил разъём для подключения высокоскоростного USB Type-C порта (10 Гбит/с) фронтальной панели корпуса и пары стандартных USB 3.2 Gen1 портов. Правее нашлось место ещё для двух разъёмов для ARGB лент и одного разъёма для подключения вентилятора или помпы СЖО.

Сверху платы размещён набор светодиодов, которые заменяют POST коды и по ним можно определить проблему при включении, если она вызвана процессором, памятью, видеокартой или загрузочным диском. Также в этой части платы находятся два 4-контактных разъёмов для вентиляторов.

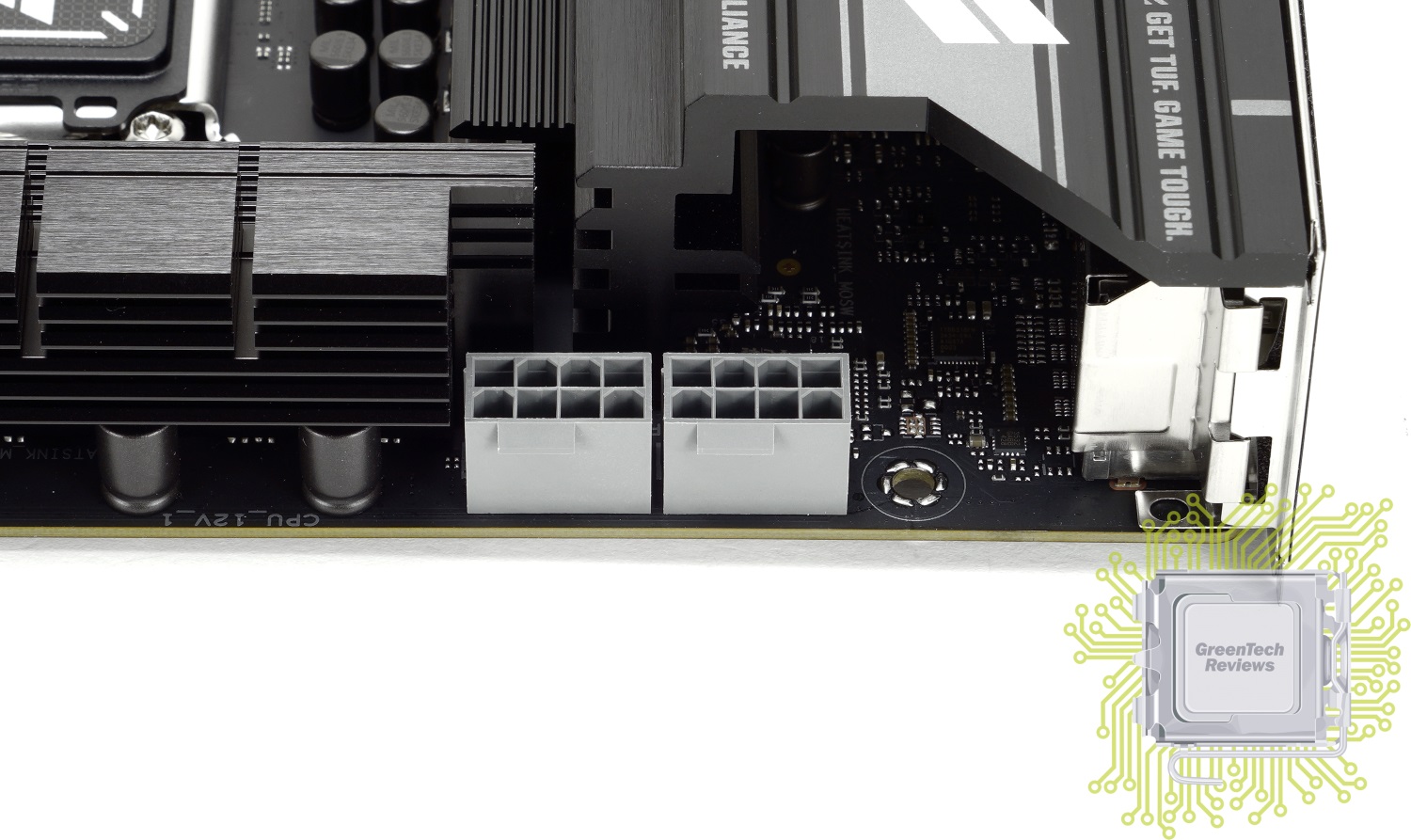

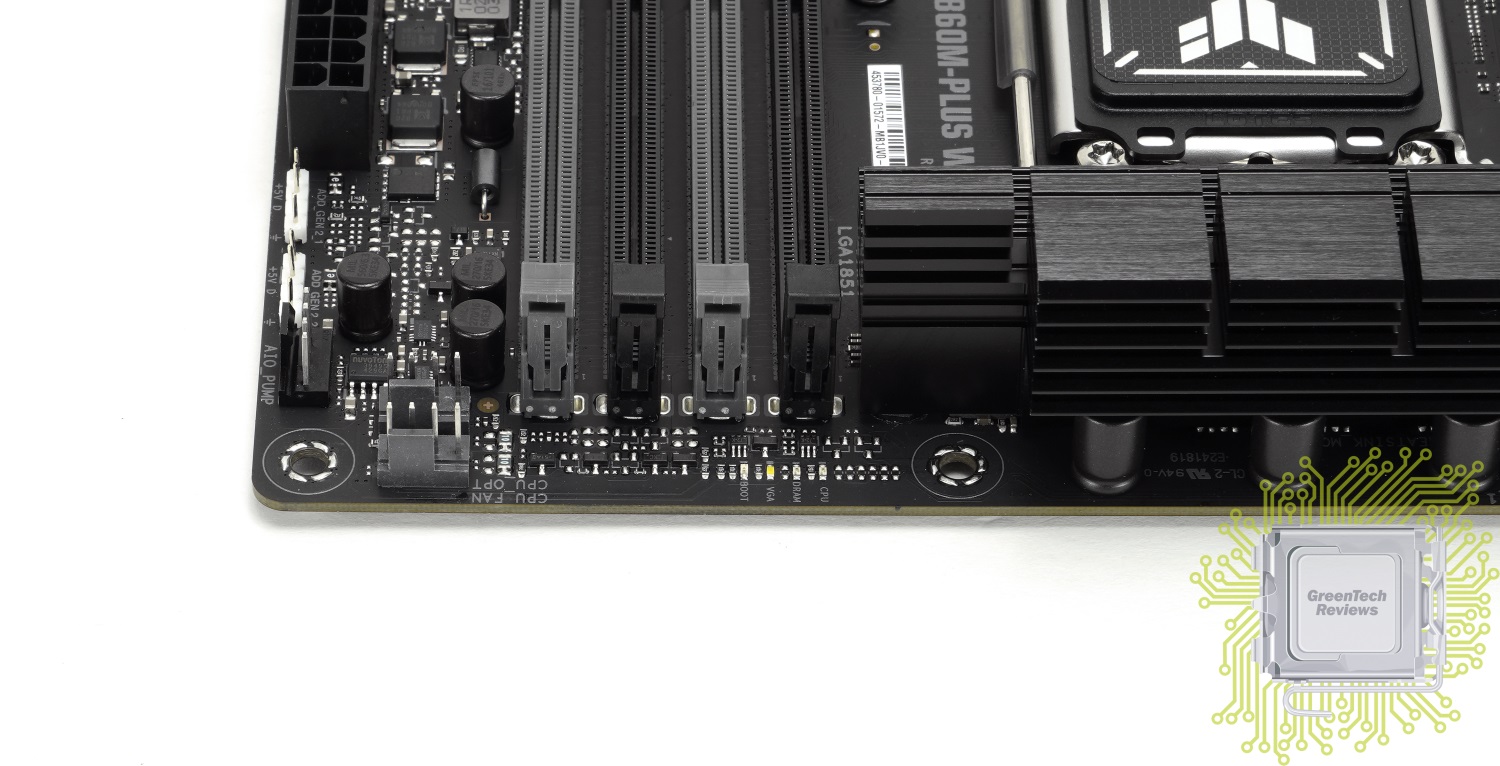

Для питания процессора реализовано два 8-контактных разъёма.

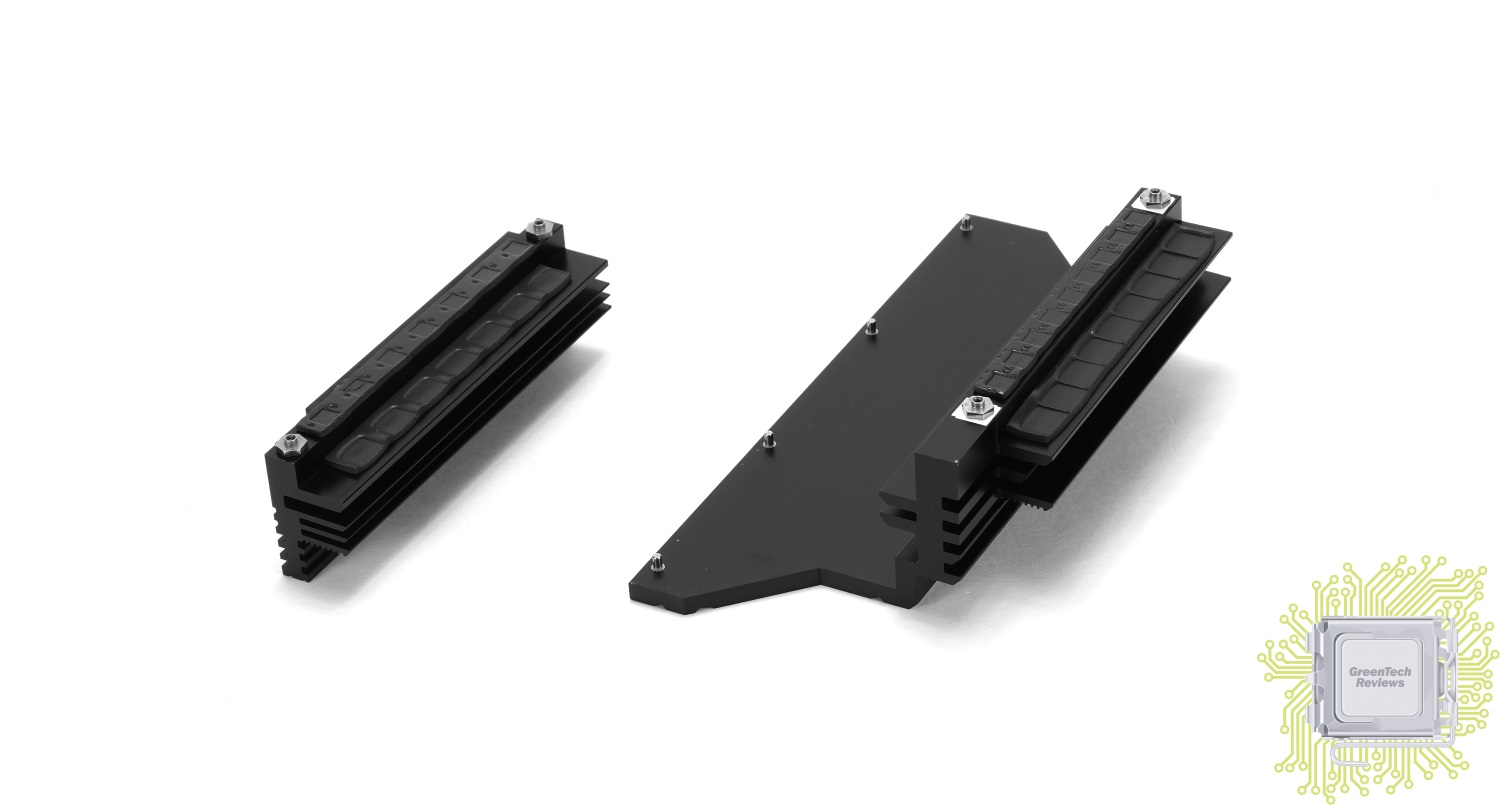

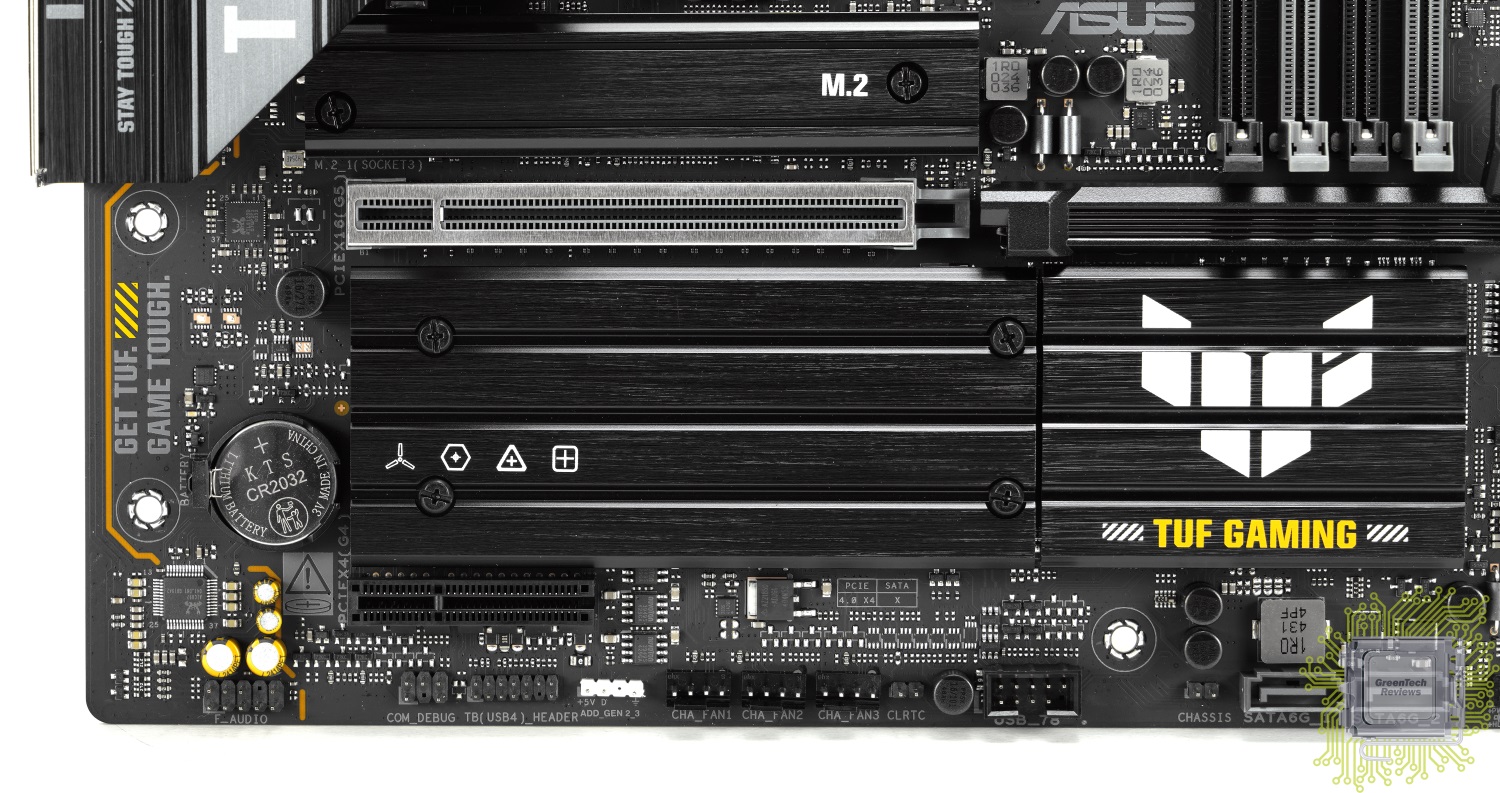

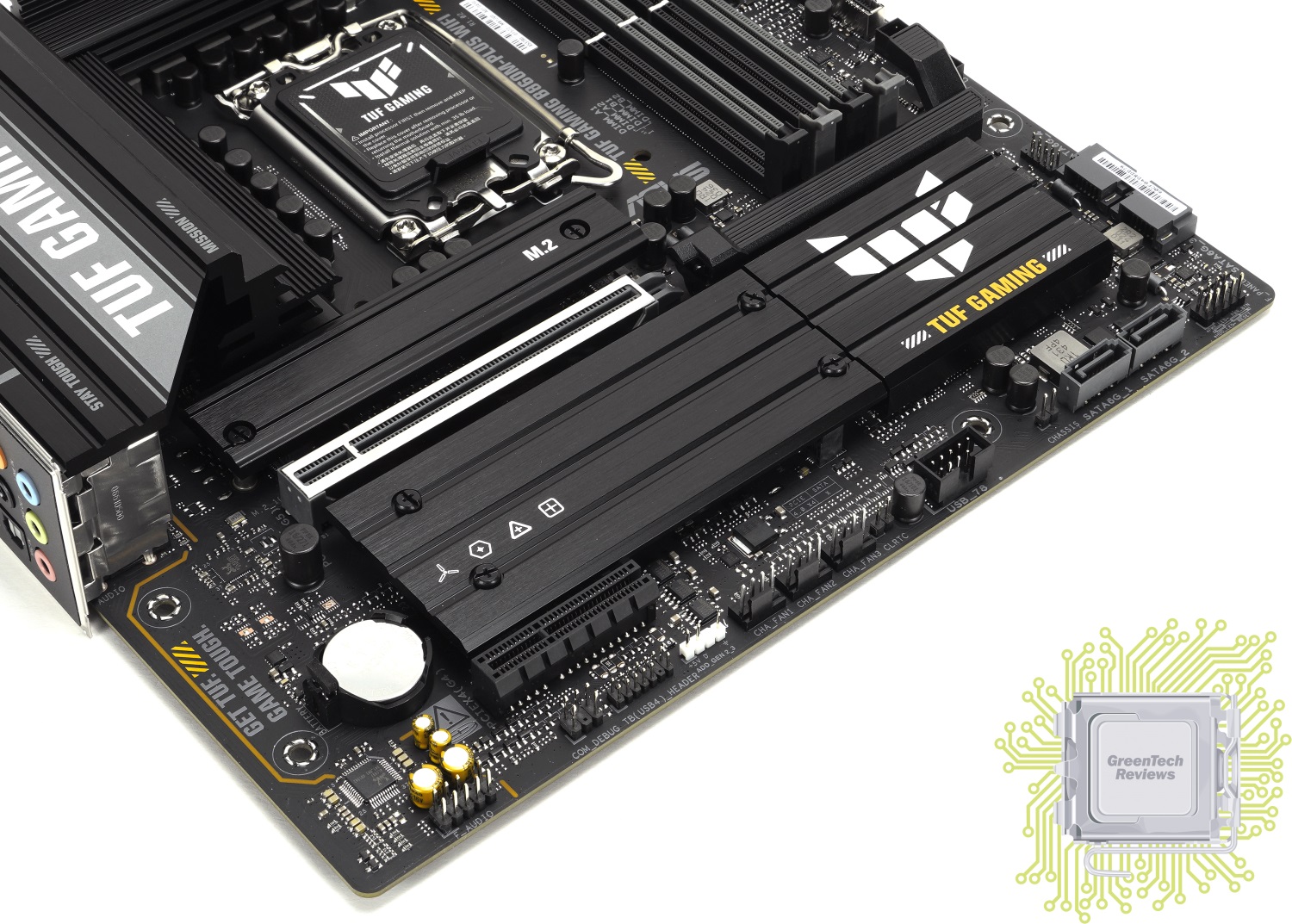

Все три устанавливаемые SSD-накопители формата M.2 можно охлаждать предустановленными радиаторами.

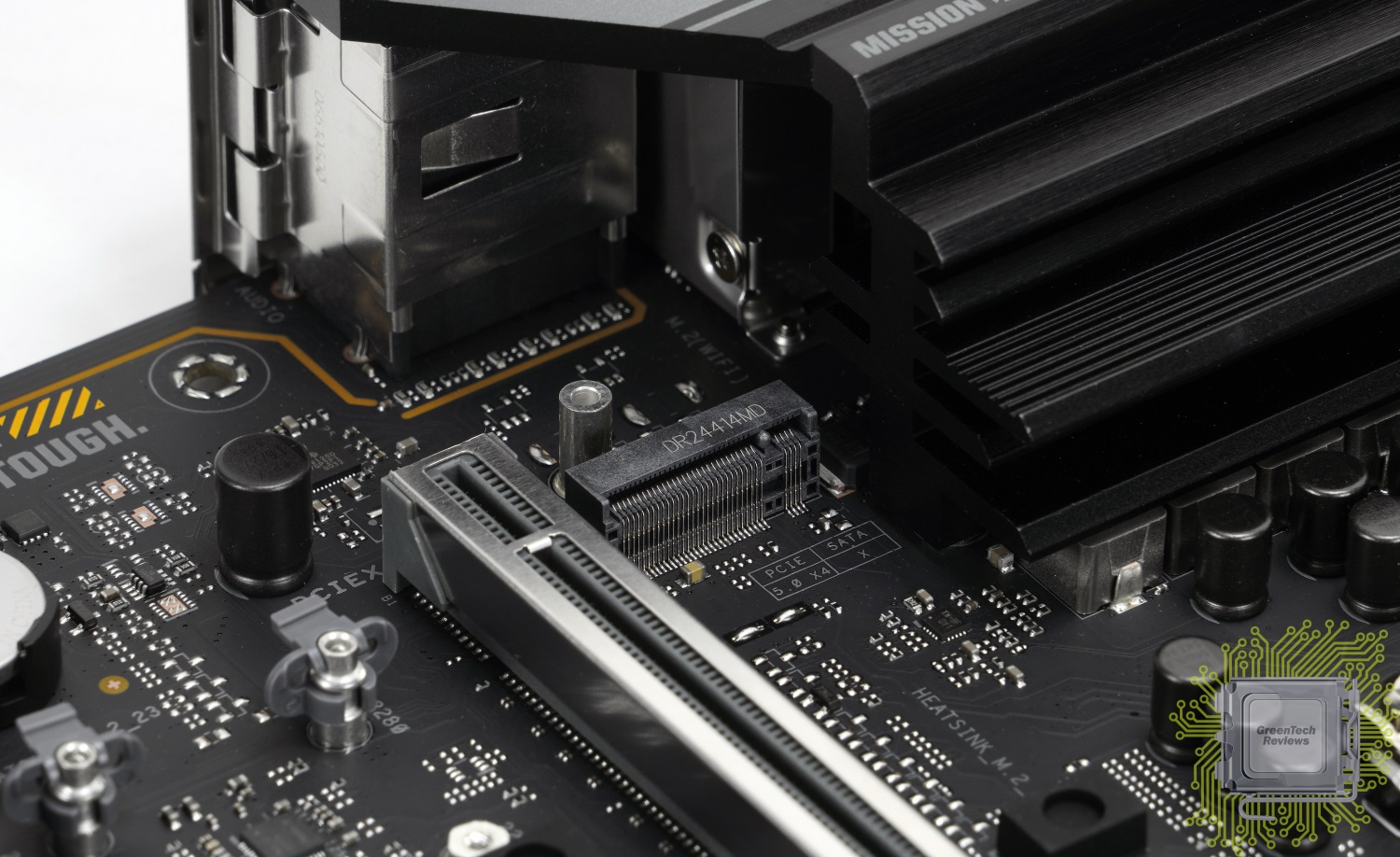

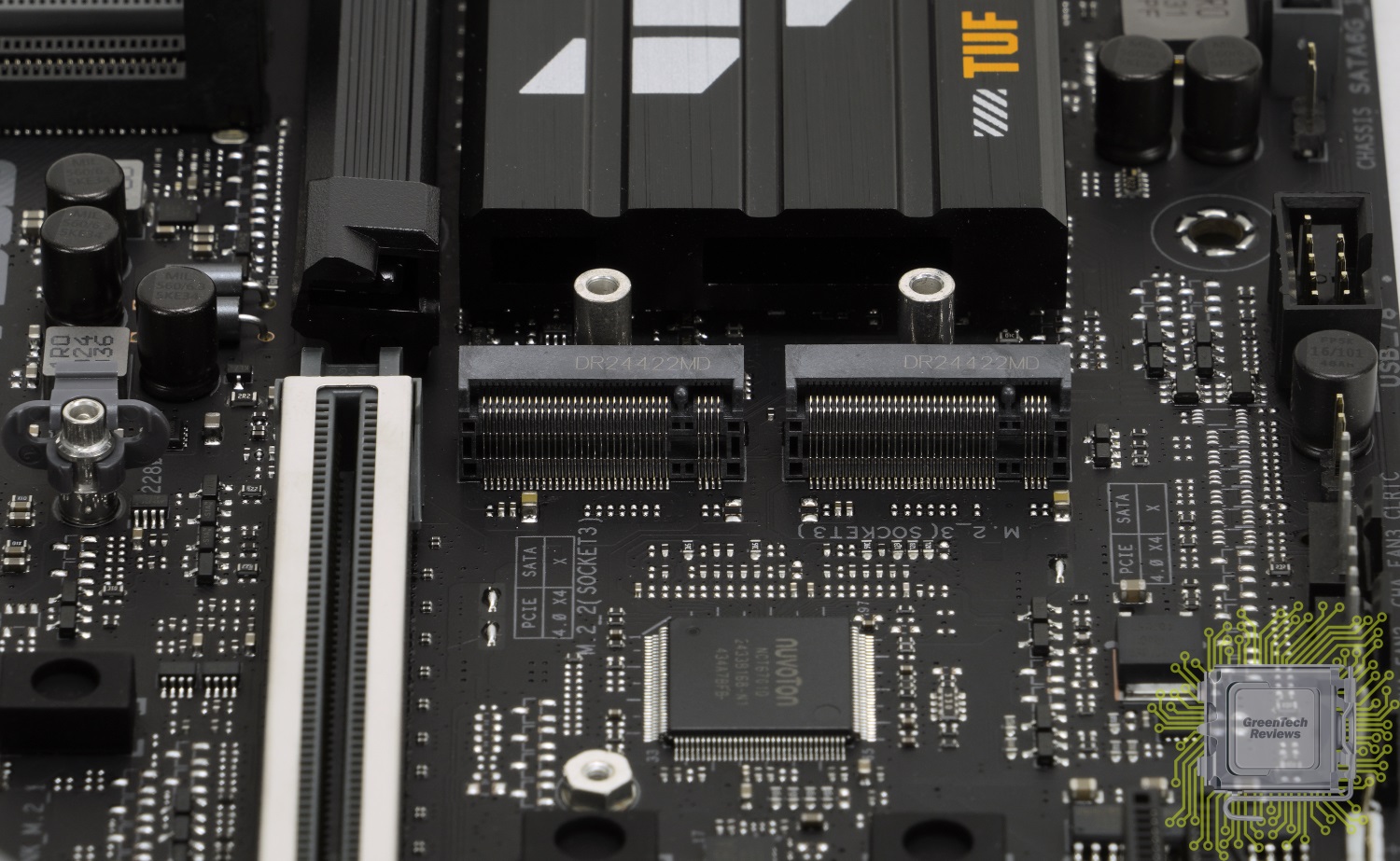

Таким образом выглядит плата без упомянутых радиаторов. Gen5 SSD охлаждается в данном случае только сверху.

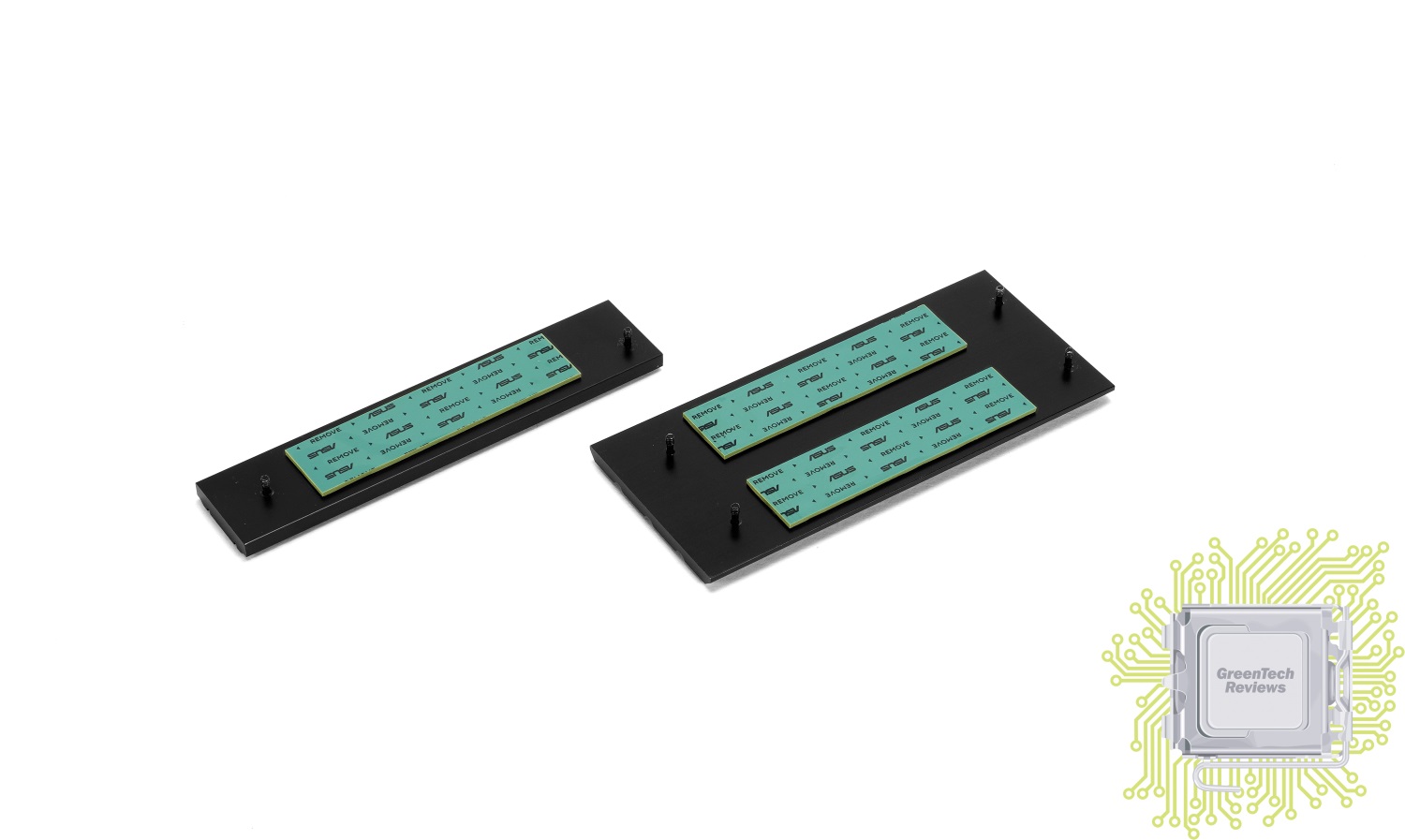

Соприкасаются радиаторы с накопителями при помощи термопрокладок.

M.2_1: от процессора, поддерживает формат 2280, режим работы PCIe 5.0 x4.

M.2_2: от чипсета, поддерживает форматы 2242/2260/2280, режим работы PCIe 4.0 x4.
M.2_3: от чипсета, поддерживает форматы 2280, режим работы PCIe 4.0 x4.

Система креплений самих SSD — пластиковые фиксаторы на металлических стойках, к которым прикручиваются радиаторы.

Чипсет охлаждается радиатором среднего размера, который не соприкасается с радиаторами для SSD.

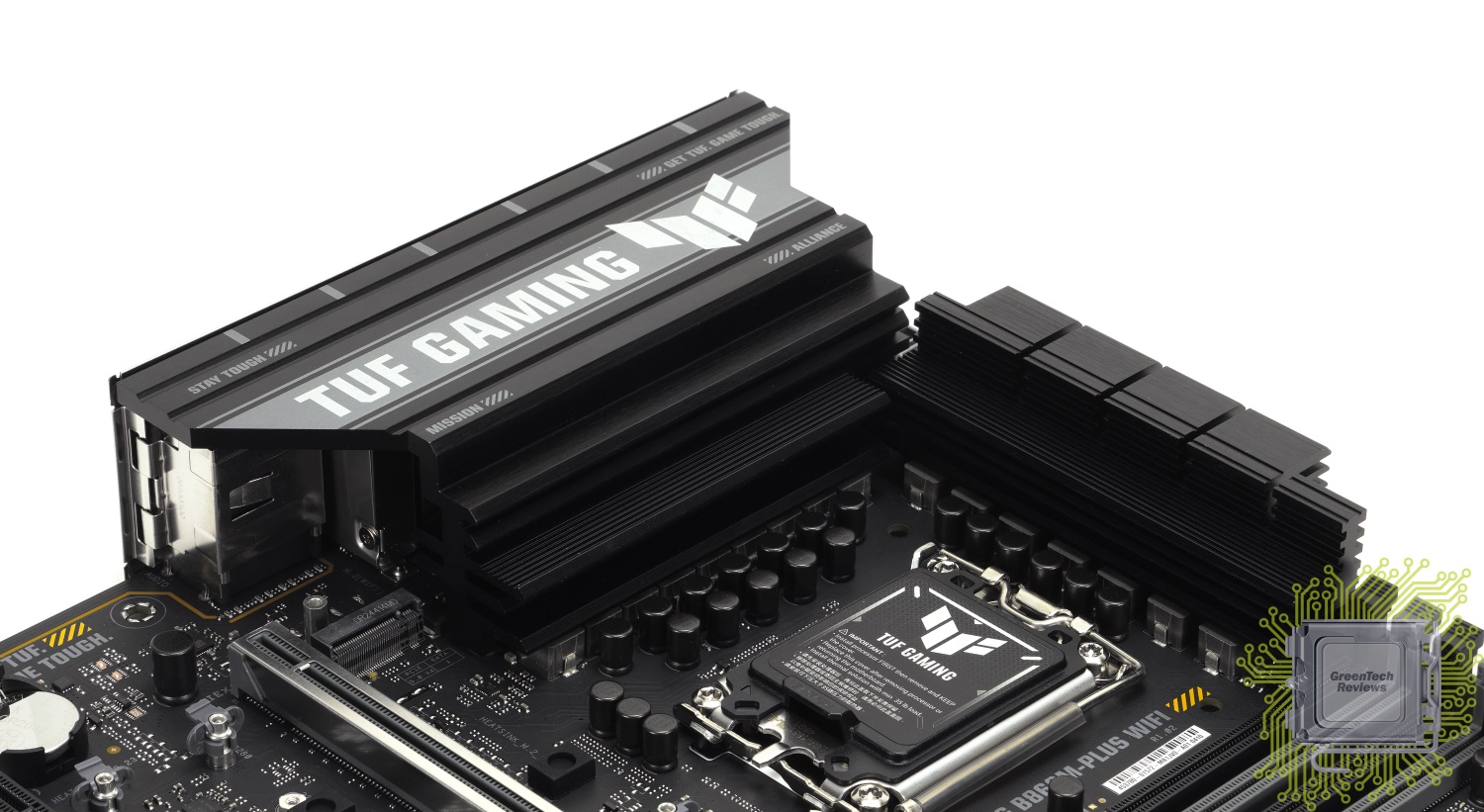

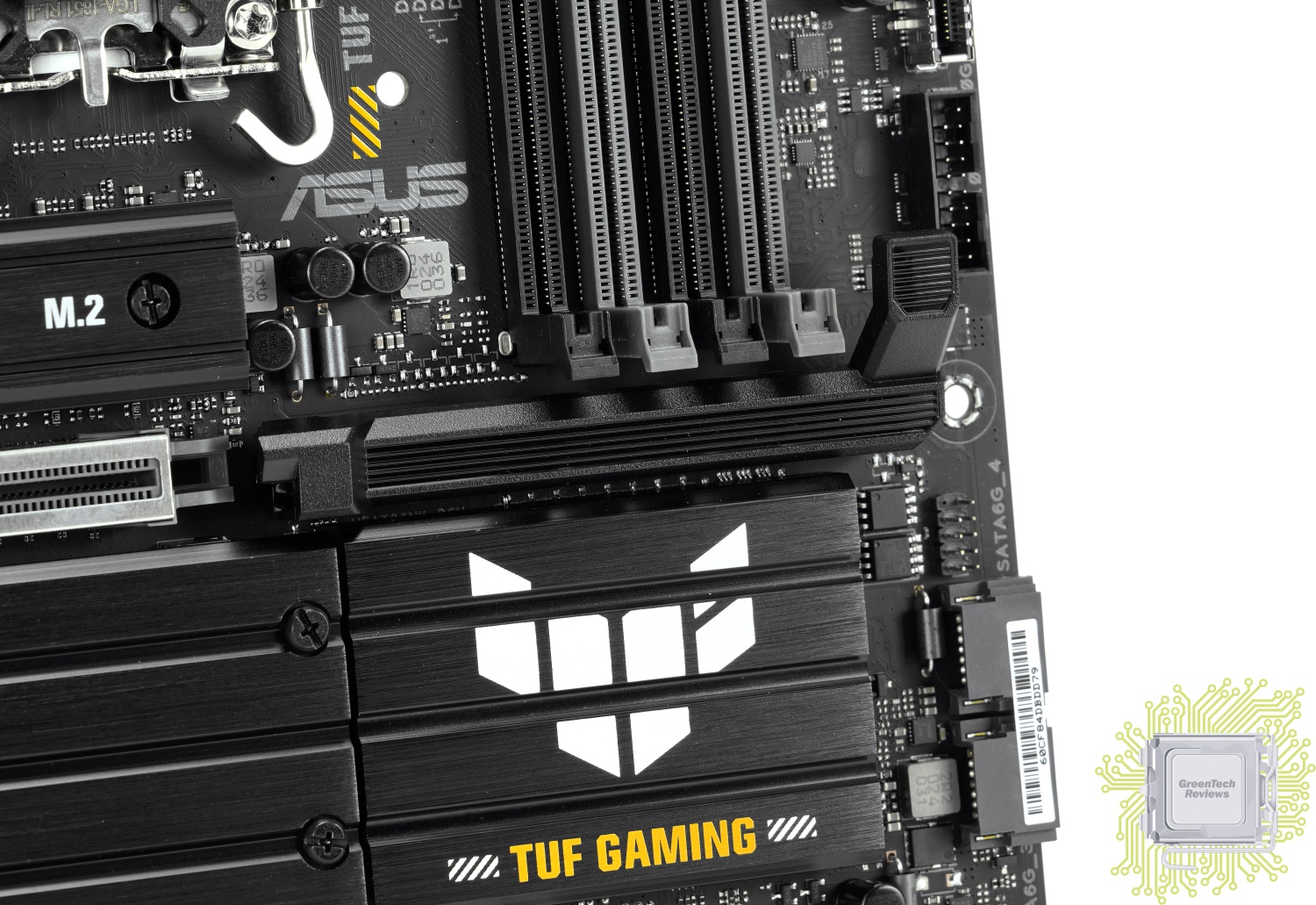

Система охлаждения подсистемы питания состоит из радиаторов в виде двух массивных блоков разной формы.

Для отвода тепла используется пара термопрокладок для каждого радиатора.

В подсистеме питания реализовано 16 фаз. Все они набраны DrMOS сборками AOZ53071QI производства Alpha & Omega (80 А постоянная нагрузка, 90 А для 10 миллисекунд нагрузки и 120 А для 10 микросекунд нагрузки).
12 фаз выделено для процессорных ядер, 1 фаза для встроенного графического ядра, 2 фазы для VCCSA и 1 фаза для VNNAON.
Работает всё это добро под управлением контроллеров Digi+ ASP2442 и uP9529Q.

Читать далее: обзор UEFI BIOS и программного обеспечения
