Обзор и тестирование системы жидкостного охлаждения MSI MAG CORELIQUID A15 360
Системы жидкостного охлаждения MSI серии MAG представлены в достаточно большом количестве моделей (почти три десятка), отличающихся как дизайном, так и в техническом плане. В этом материале мы познакомимся с моделью MAG CORELIQUID A15 360 — одним из двух вариантов A15, который сочетает в себе как строгий дизайн, так и ARGB подсветку — такое сочетание визуальных характеристик надо уметь создать, что инженерам MSI вполне удалось. Как всё это выглядит на практике и, самое главное, как обстоят дела с эффективностью — читаем прямо здесь и сейчас.
Стоимость MSI MAG CORELIQUID A15 360 в рознице на момент публикации материала составляет от 7500 рублей в зависимости от торговой площадки и дополнительных акций.

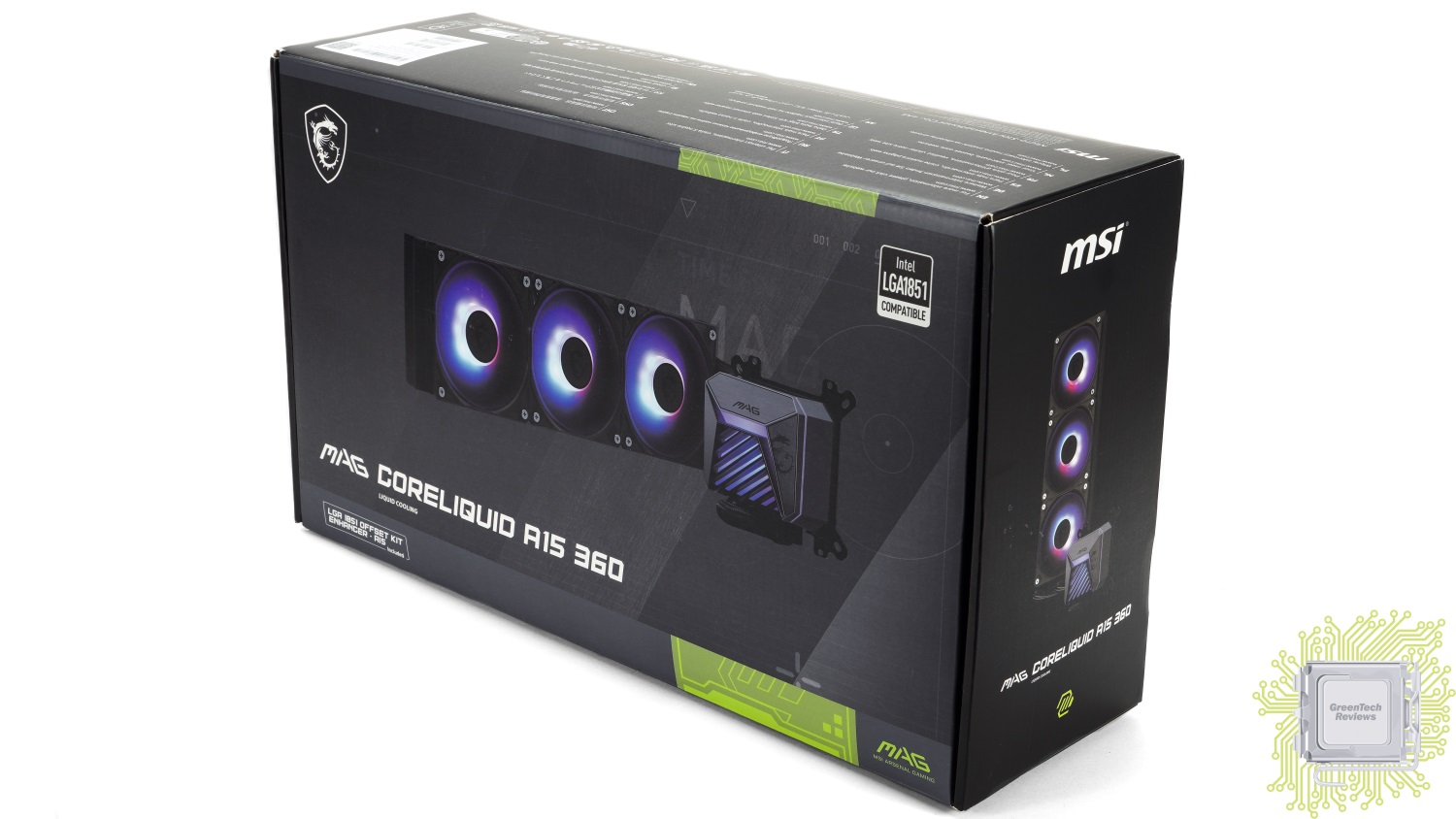

Поставляется MSI MAG CORELIQUID A15 360 в коробке среднего размера с фирменным дизайном производителя для актуальных продуктов серии. На фронтальной стороне размещены: изображение СЖО, её название и упоминание поддержки платформы Intel LGA 1851 — сказано не только о просто поддержке, но и о наличии специальной системы крепления для неё.
На другой стороне коробки производитель рассказывает про главные особенности модели, которые мы сразу дополним информацией с сайта производителя (без правок с нашей стороны):
— дизайн кольцевой лопасти: направляет воздушный поток и снижает уровень шума;
— вентилятор использует винтовые подшипники, которые эффективно снижают шум вентилятора и увеличивают срок службы;
— ARGB GEN2: создавайте идеальную персонализированную подсветку через приложение MSI CENTER;
— EPDM трубки: высокая прочность и эффективность, с защитой от испарения хладагента;
— предварительно установленные вентиляторы: экономия времени и удобство сборки для геймеров;
— простая установка: предустановленное крепление Intel (1700/1851).

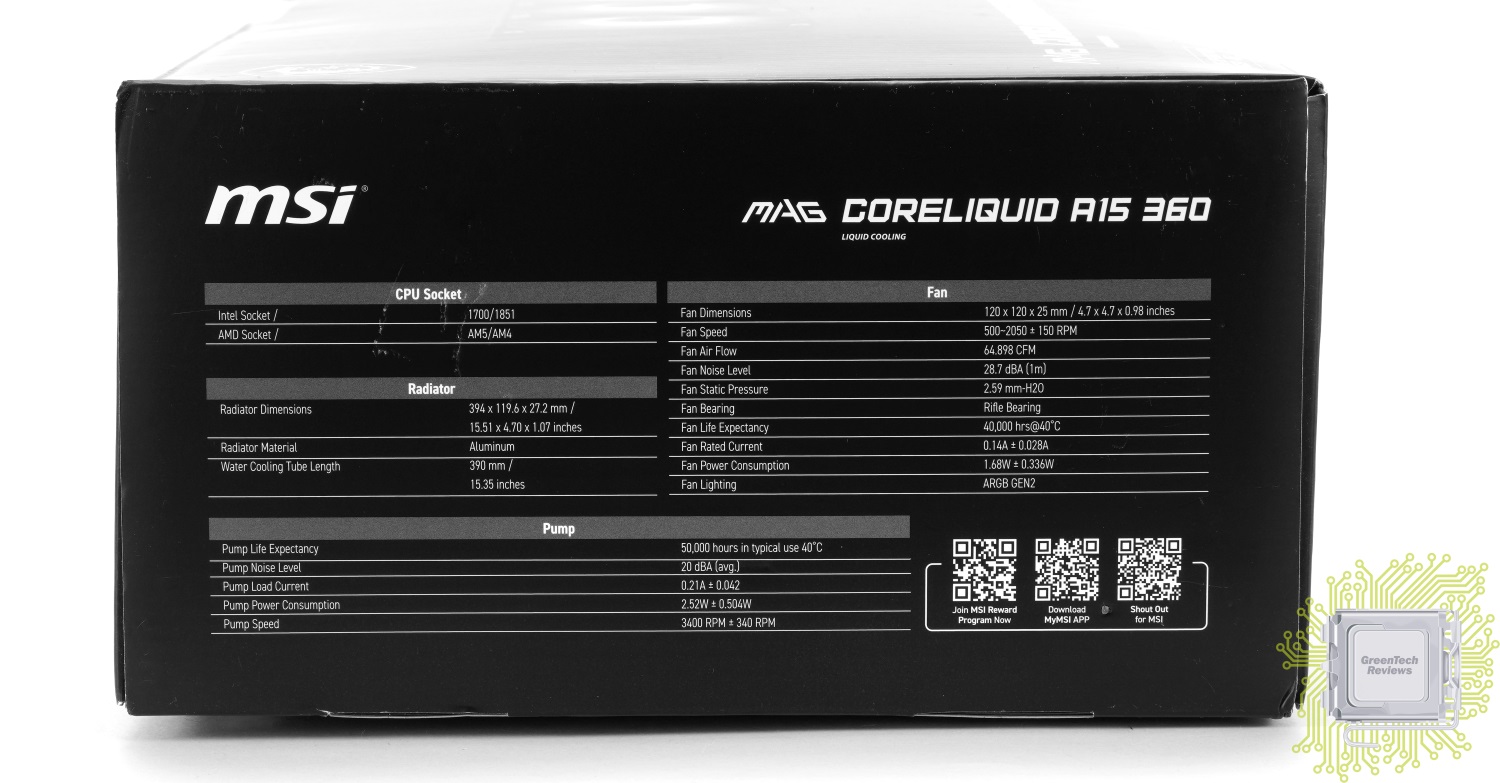

Все основные характеристики СЖО расписаны в виде таблицы на одной из боковых сторон коробки.

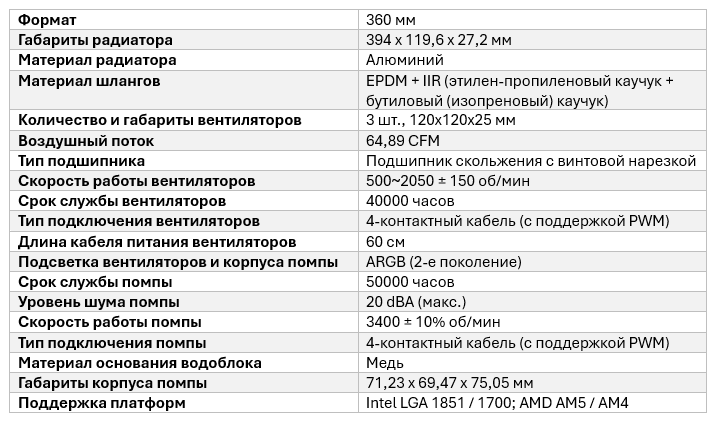

Основные технические характеристики, которые вы видели на изображении выше и доступные на сайте, представлены в таблице ниже.

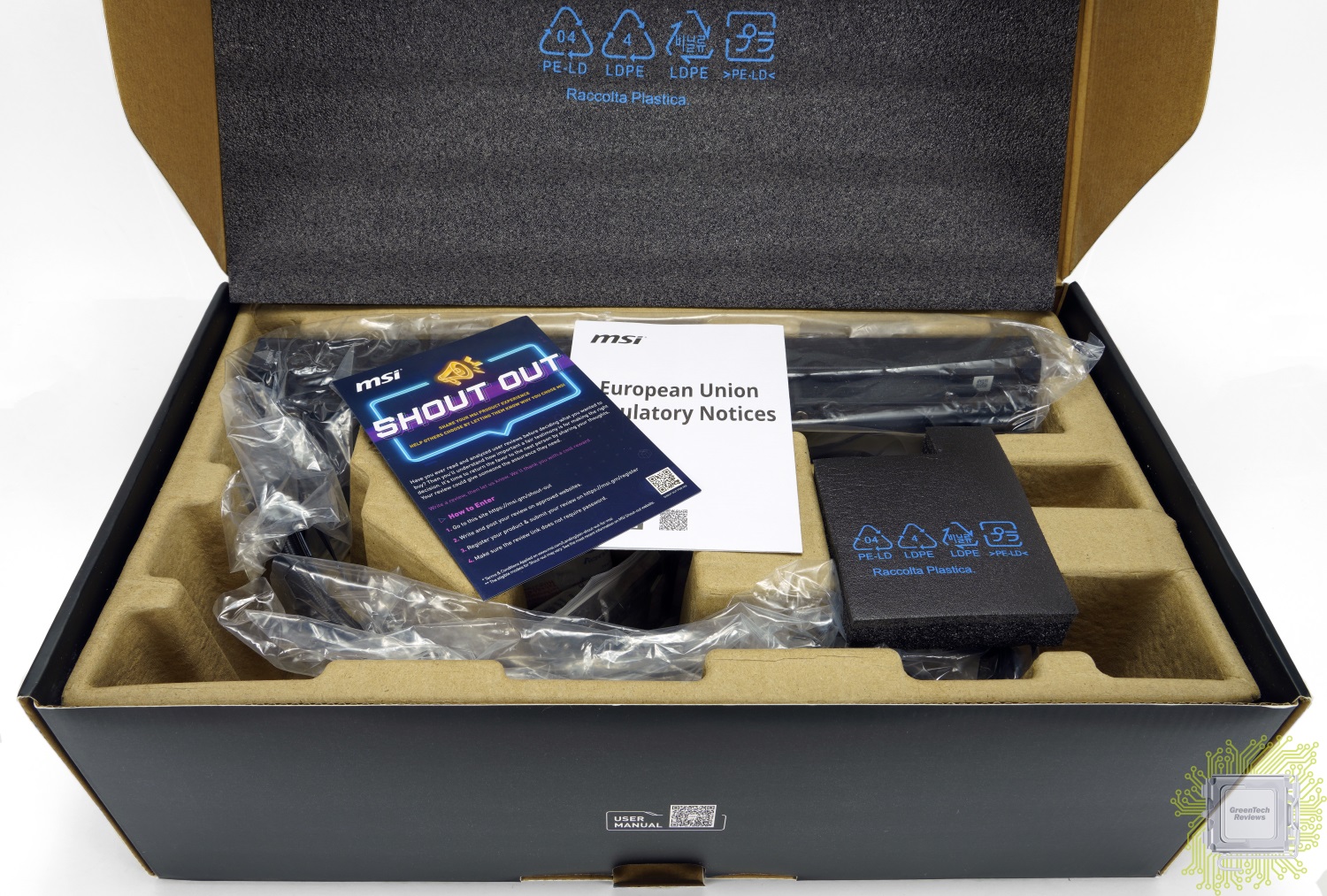

СЖО завёрнута в дополнительные пакеты и размещена в ложементе из картона.

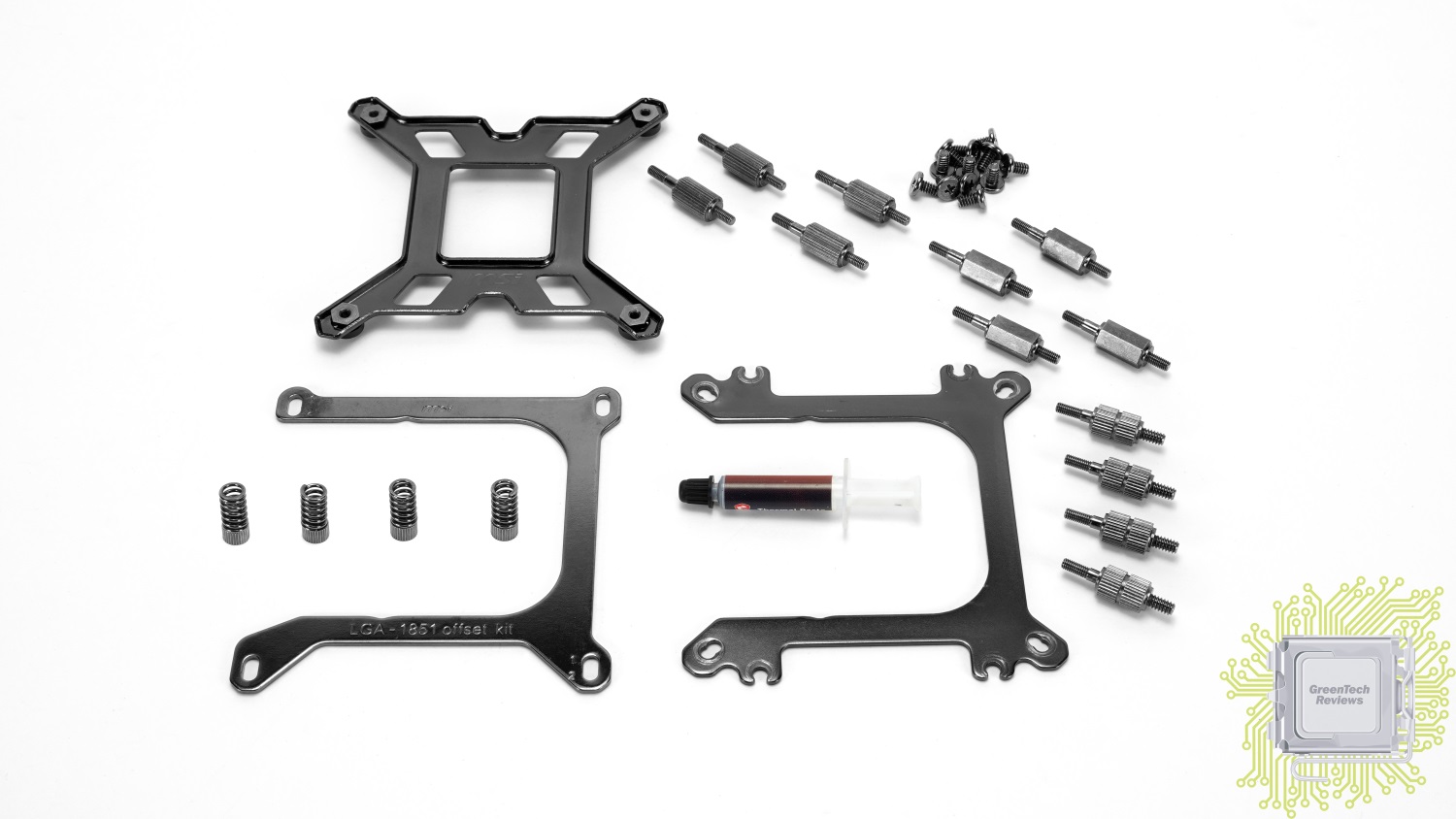

Комплект поставки включает в себя все компоненты креплений, необходимые для сборки на всех платформах из списка поддерживаемых. И термоинтерфейс для нанесения. Руководство пользователя доступно в виде QR-кода — это зашифрованная в таком виде ссылка на соответствующий документ.
В комплекте есть специальное крепление для процессоров в исполнении LGA 1851. Данное крепление специально смещает центр водоблока относительно процессора, чтобы добиться максимальной эффективности отвода тепла от последнего.
Вентиляторы предустановлены производителем ещё на заводе, как и универсальная крепёжная пластина в основании водоблока. Все элементы конструкции основной части системы охлаждения выполнены в чёрном и сером цветах, а крыльчатка вентилятора — белая полупрозрачная. Конструкция системы охлаждения классическая — это 360 мм радиатор, пара шлангов и водоблок, в корпусе с которым находится ещё и помпа.

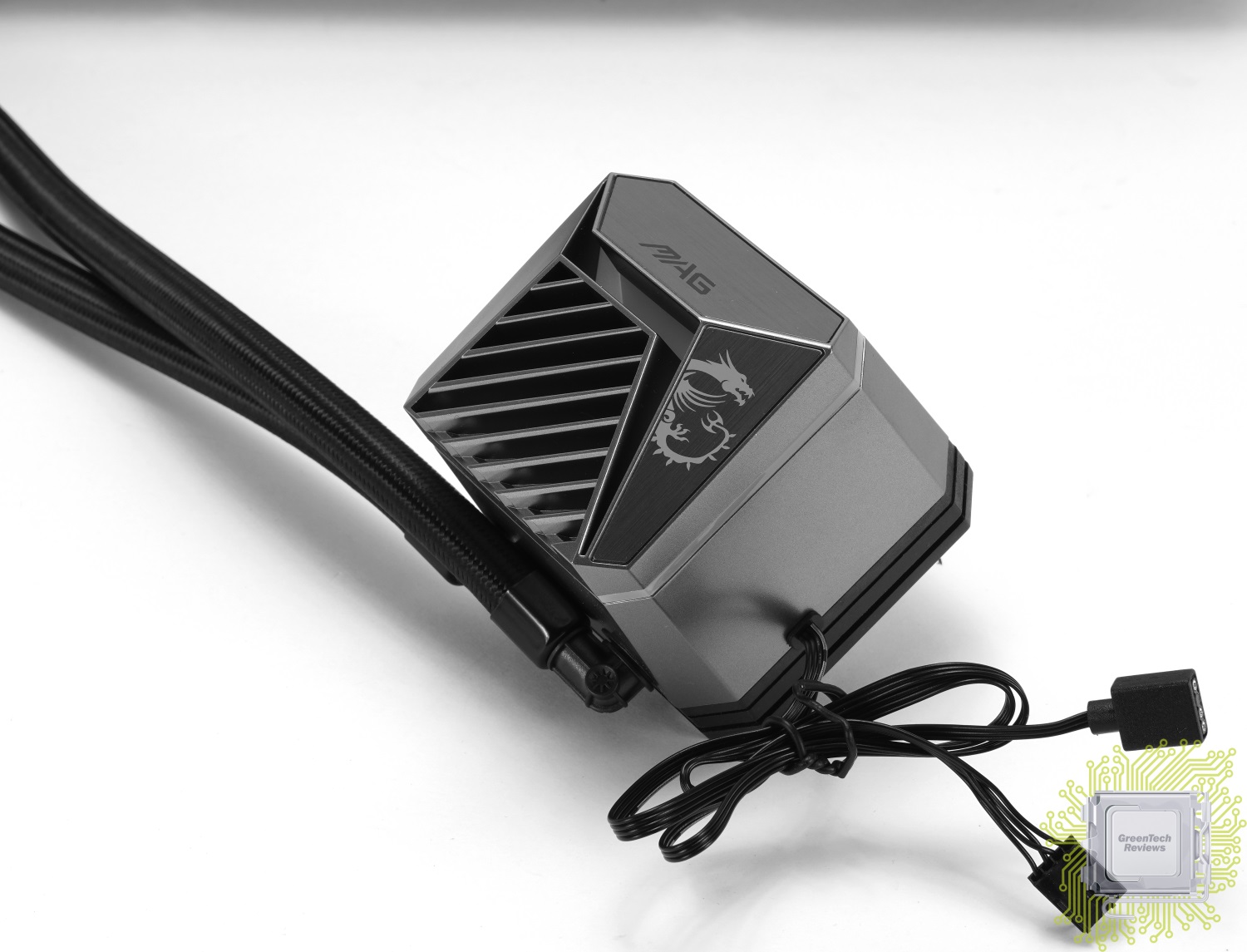

Пластиковый корпус помпы-водоблока выполнен в форме куба, верхняя часть которого сочетает в себе необычную рельефную форму с подсветкой, а также логотипы серии и производителя.
Для работы помпы требуется подключение 4-контактного кабеля, а для питания и управления подсветкой — 3-контактного ARGB кабеля.

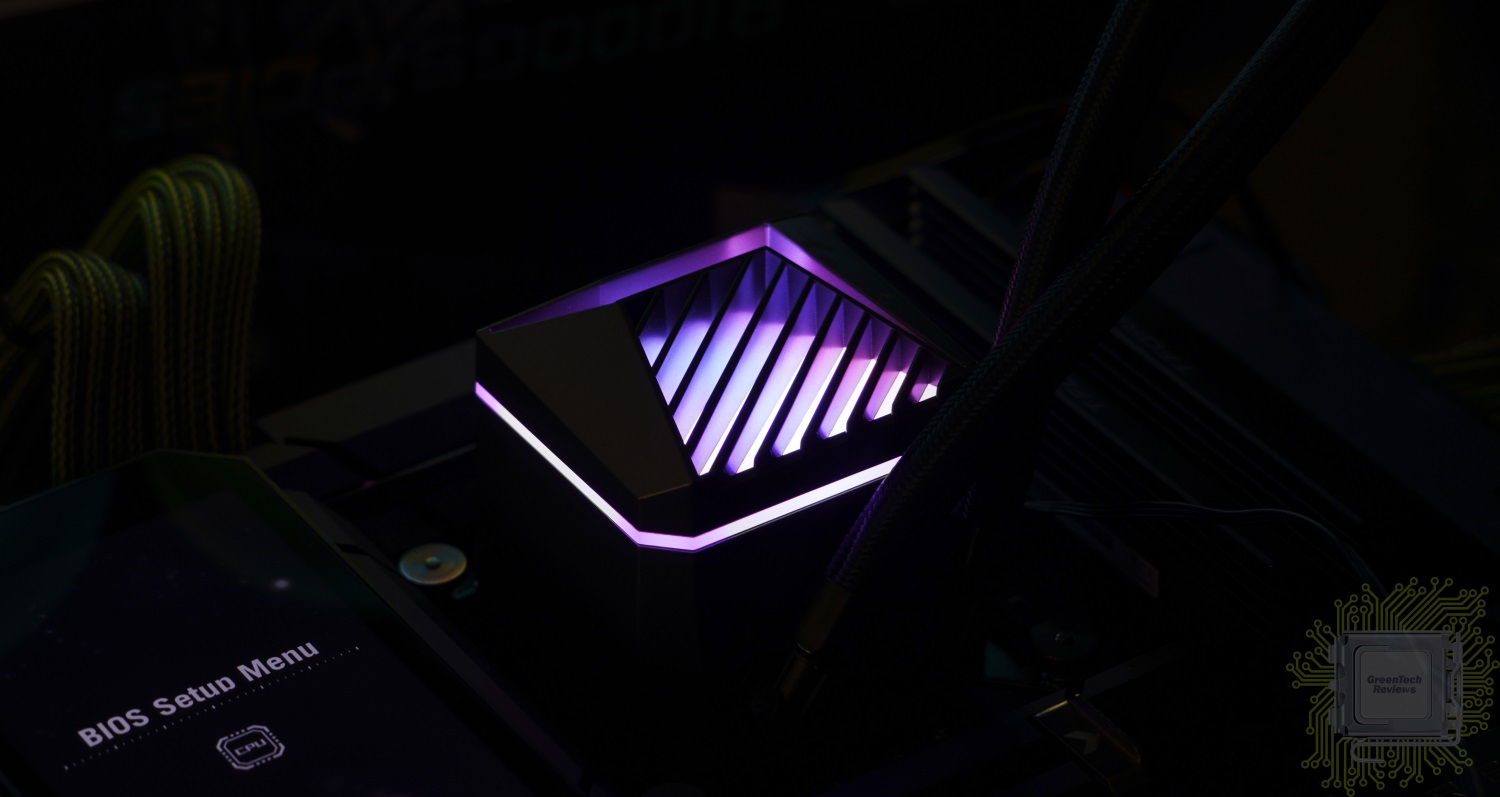

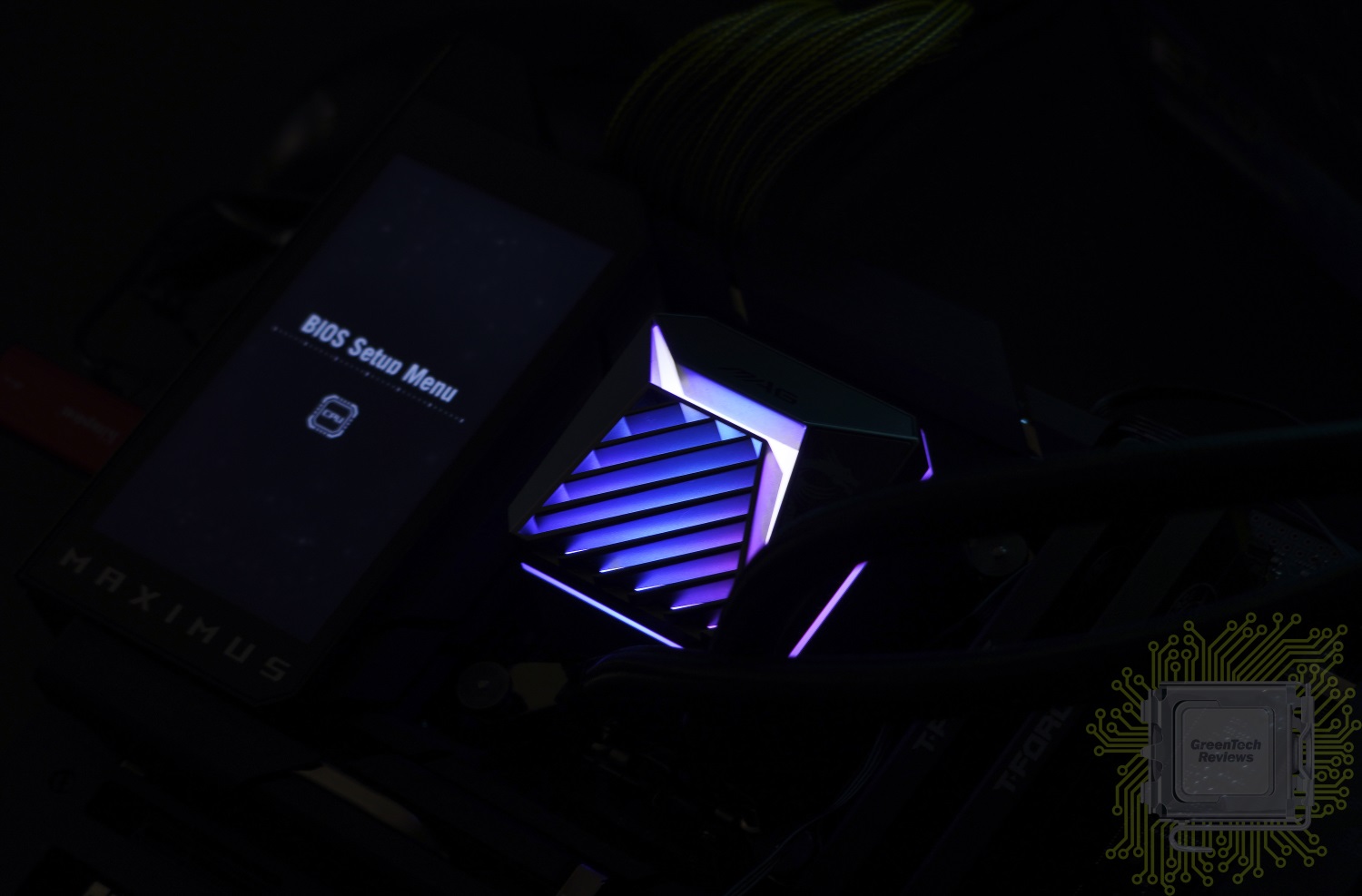

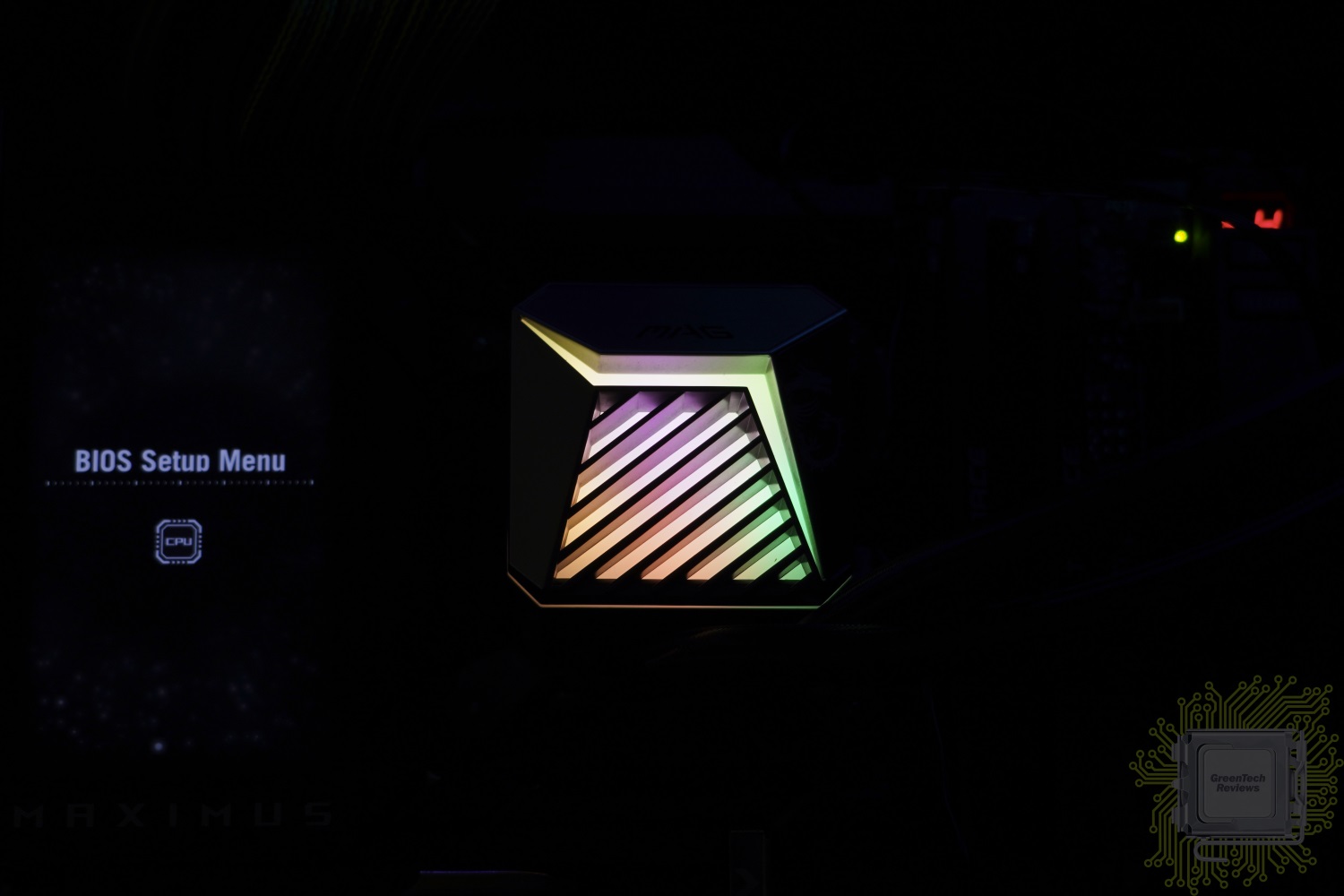

Сразу же расскажем о подсветке корпуса помпы. Так как форма её необычная, то и выглядит подсветка с разных сторон по-разному. Например, вот так она выглядит справа:
Таким образом сверху:
И слева:

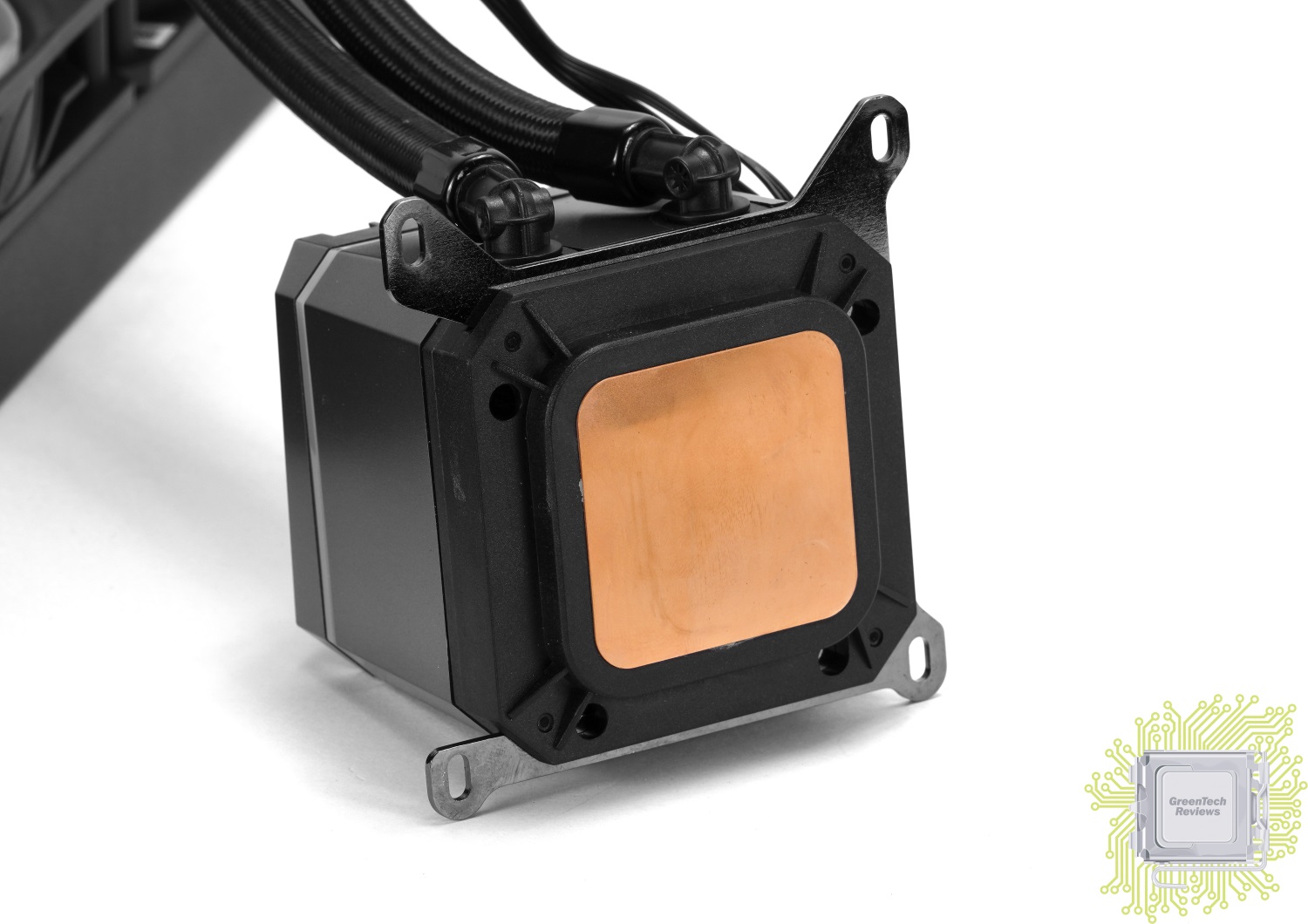

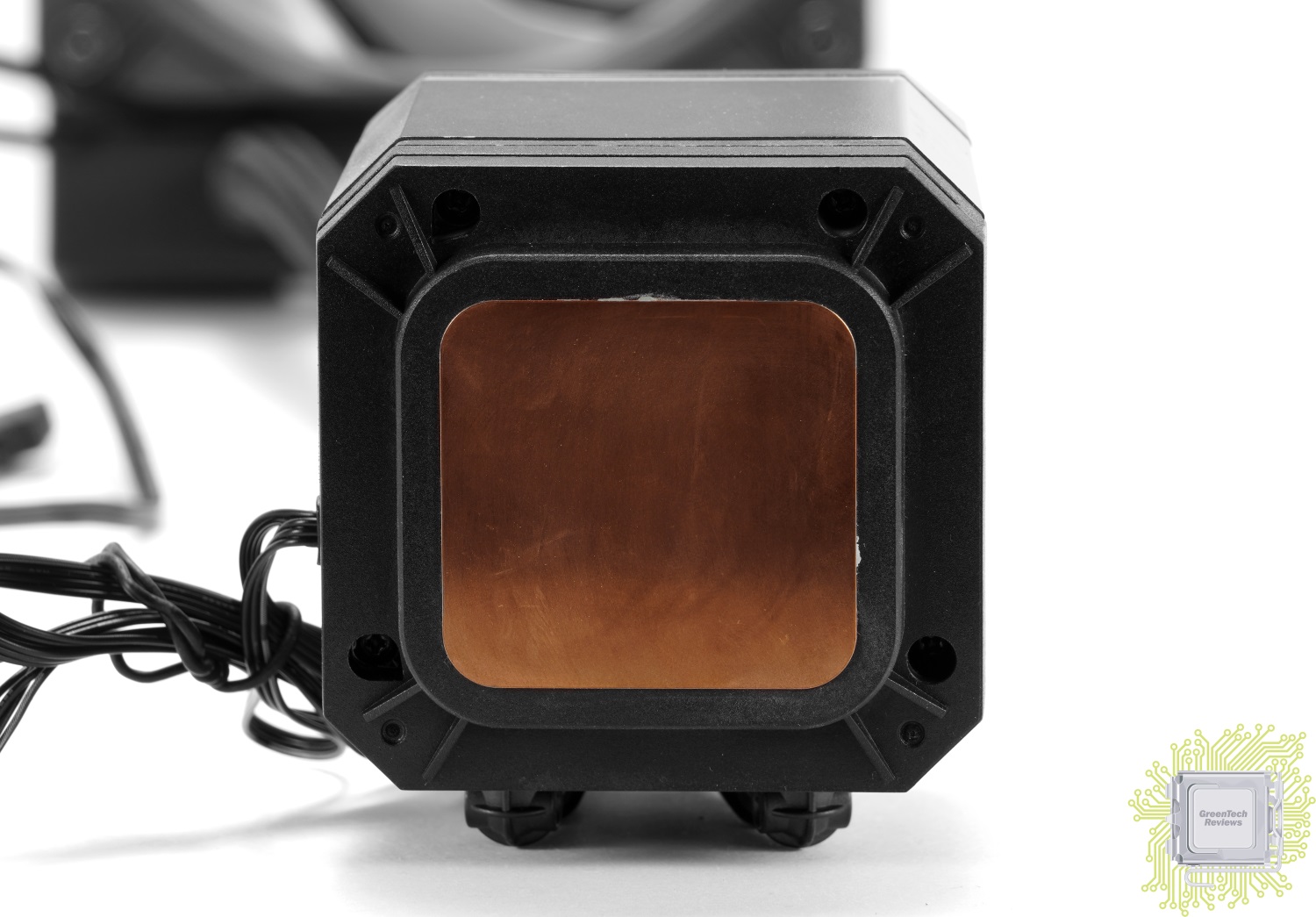

Основание водоблока в форме прямоугольника выполнено из меди.
Таким образом выглядит отпечаток крышки процессора LGA 1851 (Core Ultra 9 285K) при использовании специального крепления именно для данного процессора (и других Core Ultra 9).
Всё верно — основание достаточно сильно смещено относительно процессора таким образом, чтобы его самая горячая область была максимально близка к центру основания водоблока.

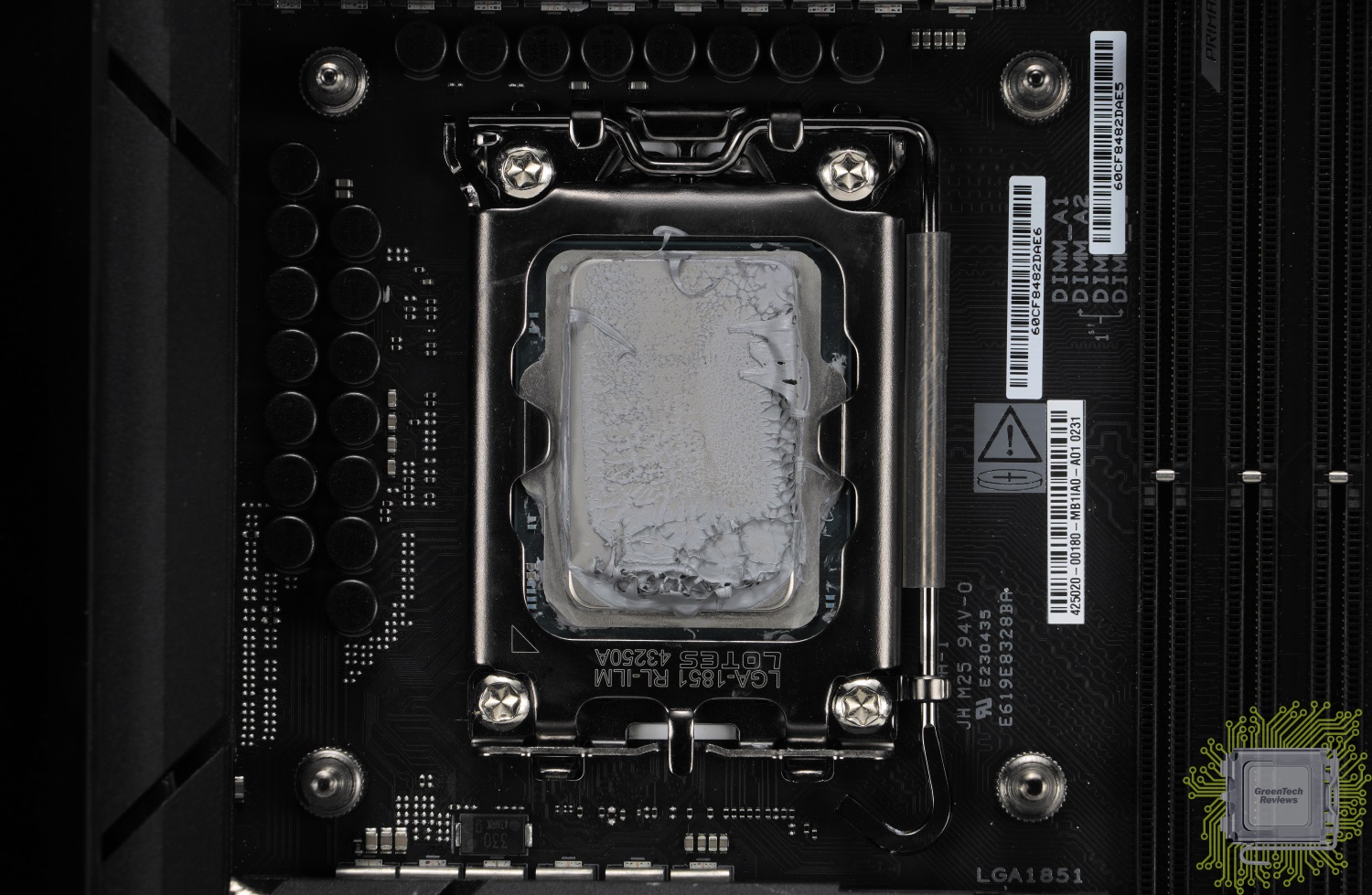

И таким образом выглядит отпечаток на самом процессоре. Отчётливо видно, что максимальный прижим достигается вдоль процессора по центру к верхней части, что хорошо, так как именно это зона самая горячая.

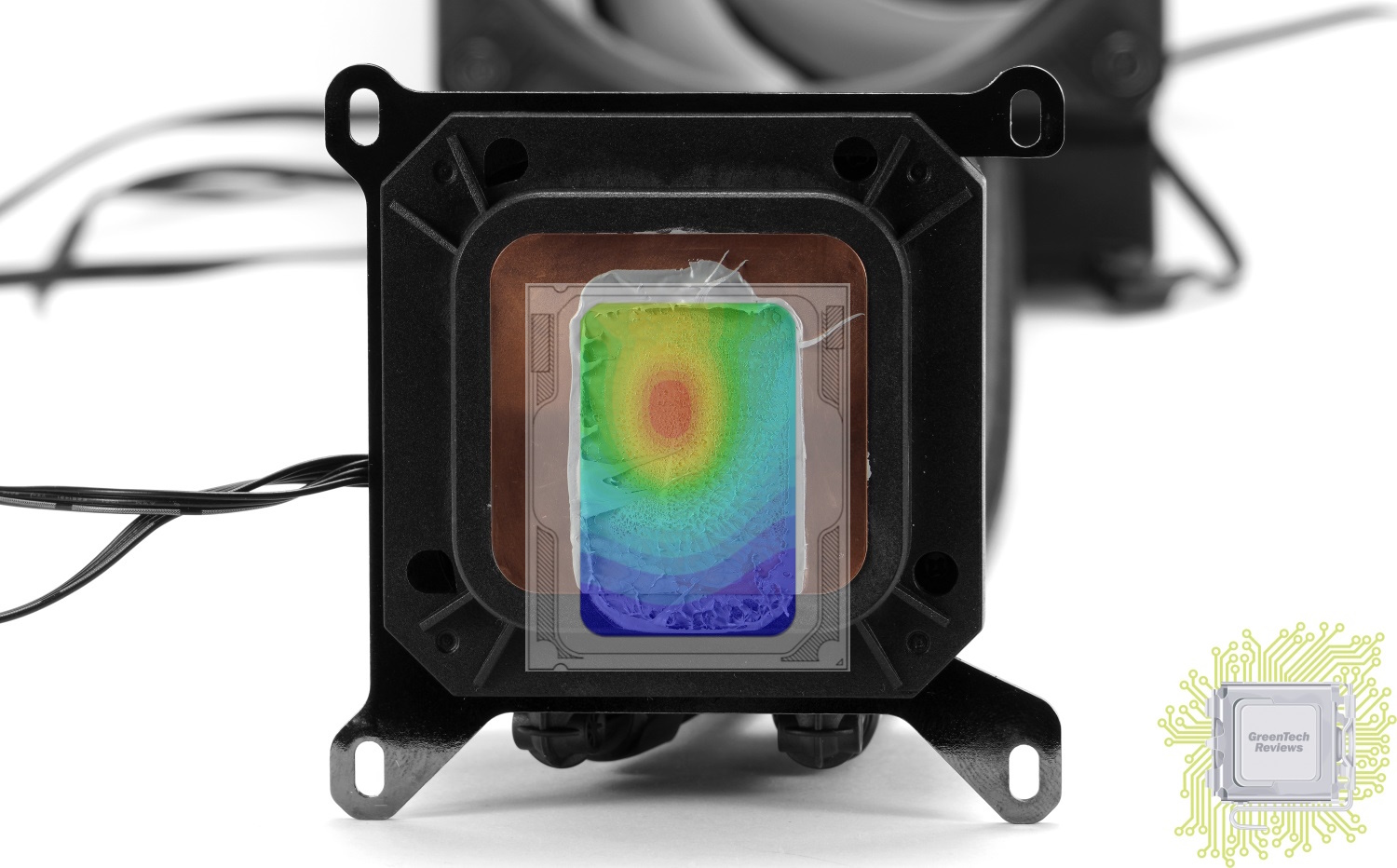

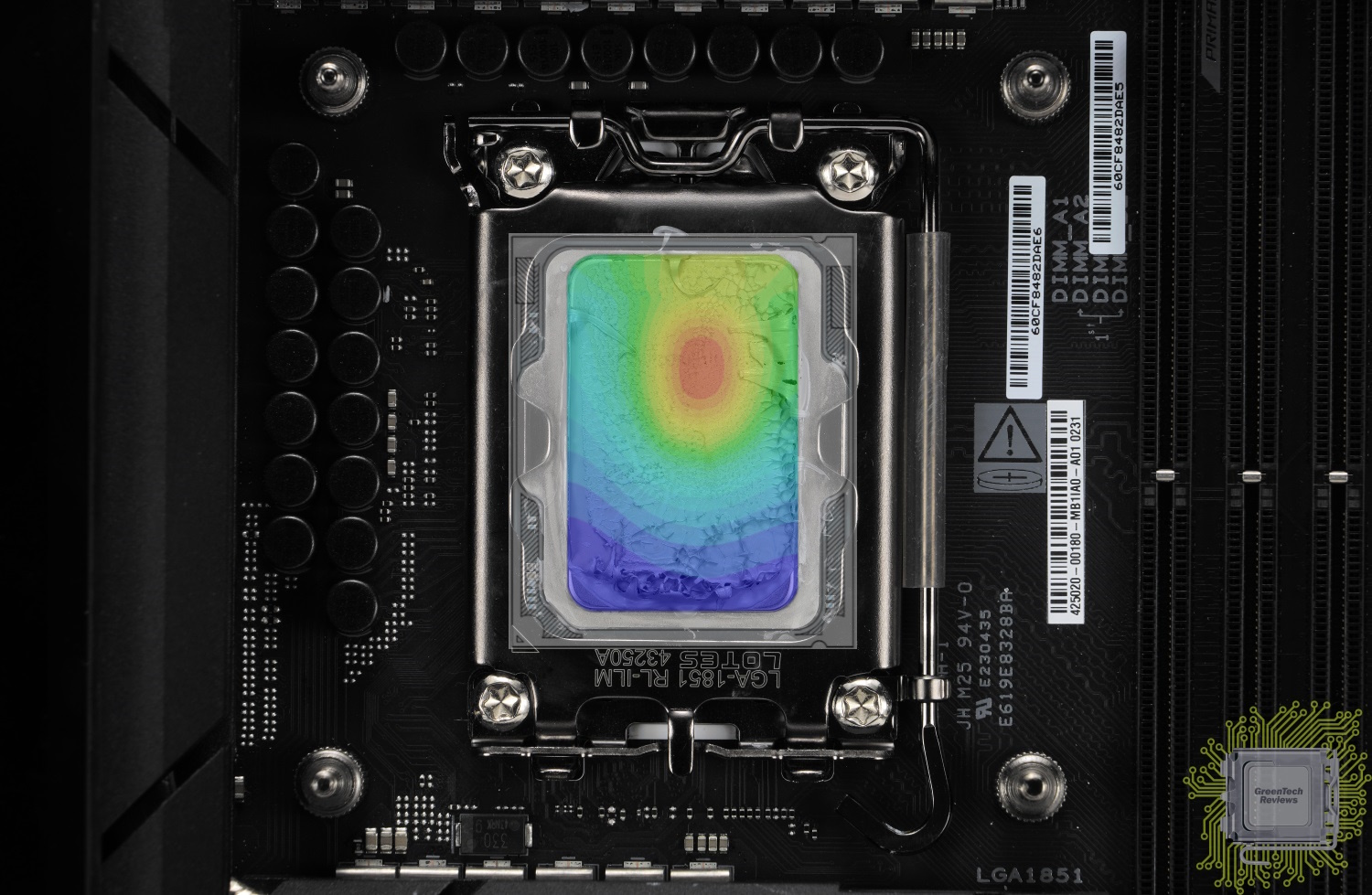

С наложением схемы нагрева:

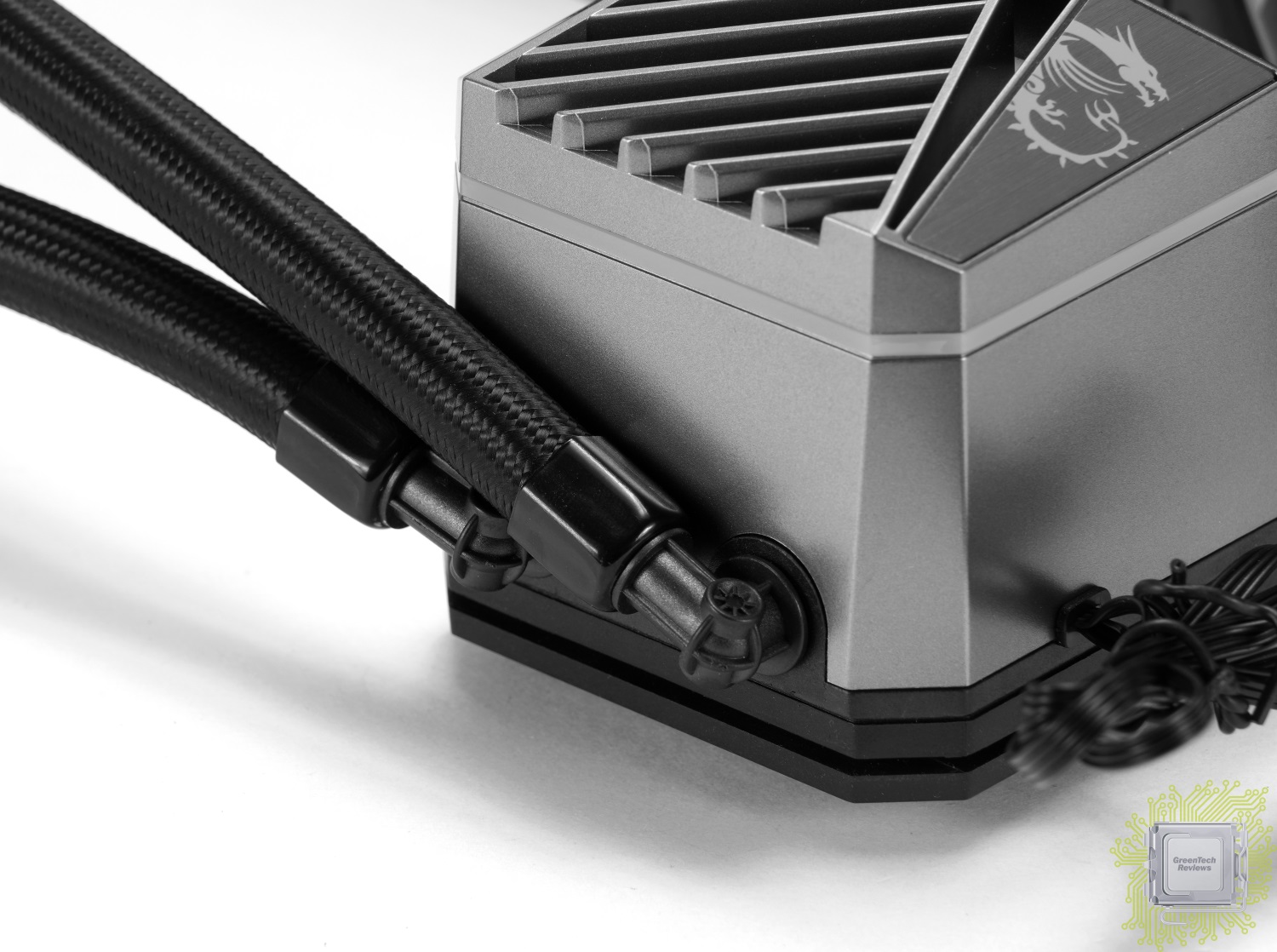

Поворотные фитинги выполнены из прочного пластика, а шланги дополнительно усилены металлическими фиксаторами.

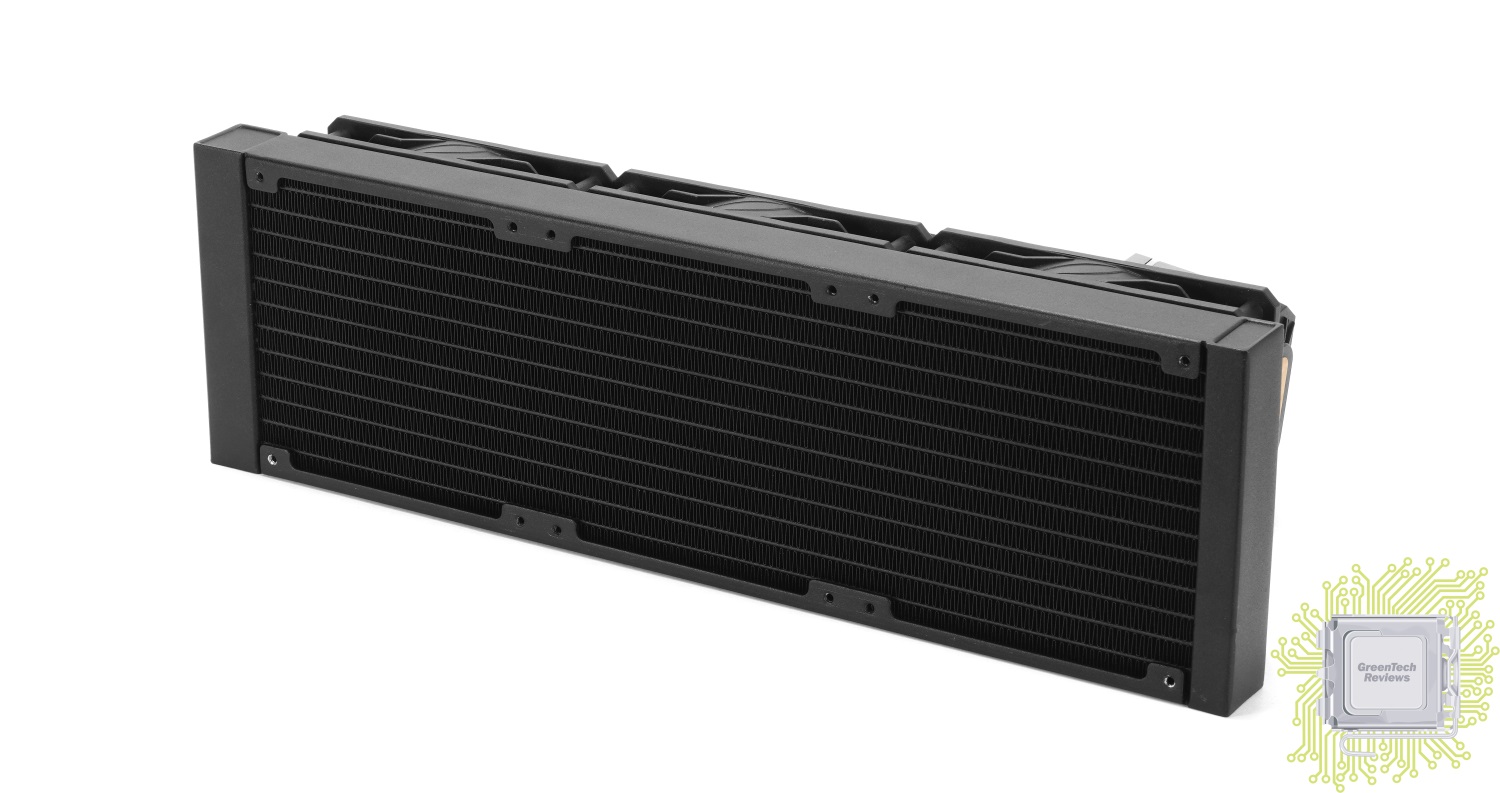

Сам по себе радиатор вполне классический — никаких дизайнерских изысков у этого компонента СЖО нет.

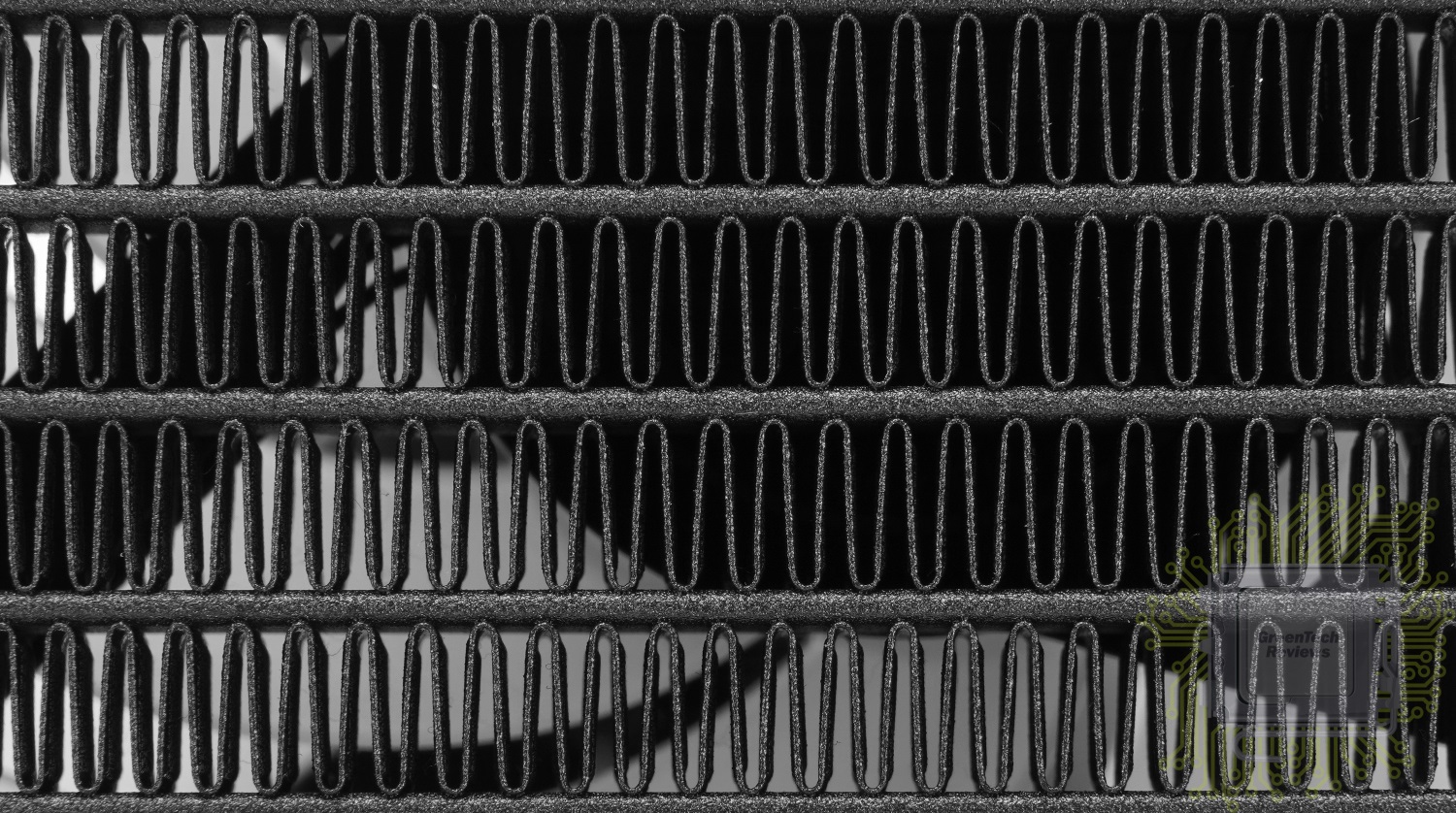

Радиатор выполнен из алюминия, а плотность его рёбер достаточно велика — 20 штук на дюйм.
Радиатор окрашен в чёрный цвет с эффектом шагрени.
Это касается не только его корпуса, но и структуры тоже — каналов для жидкости и рёбер.

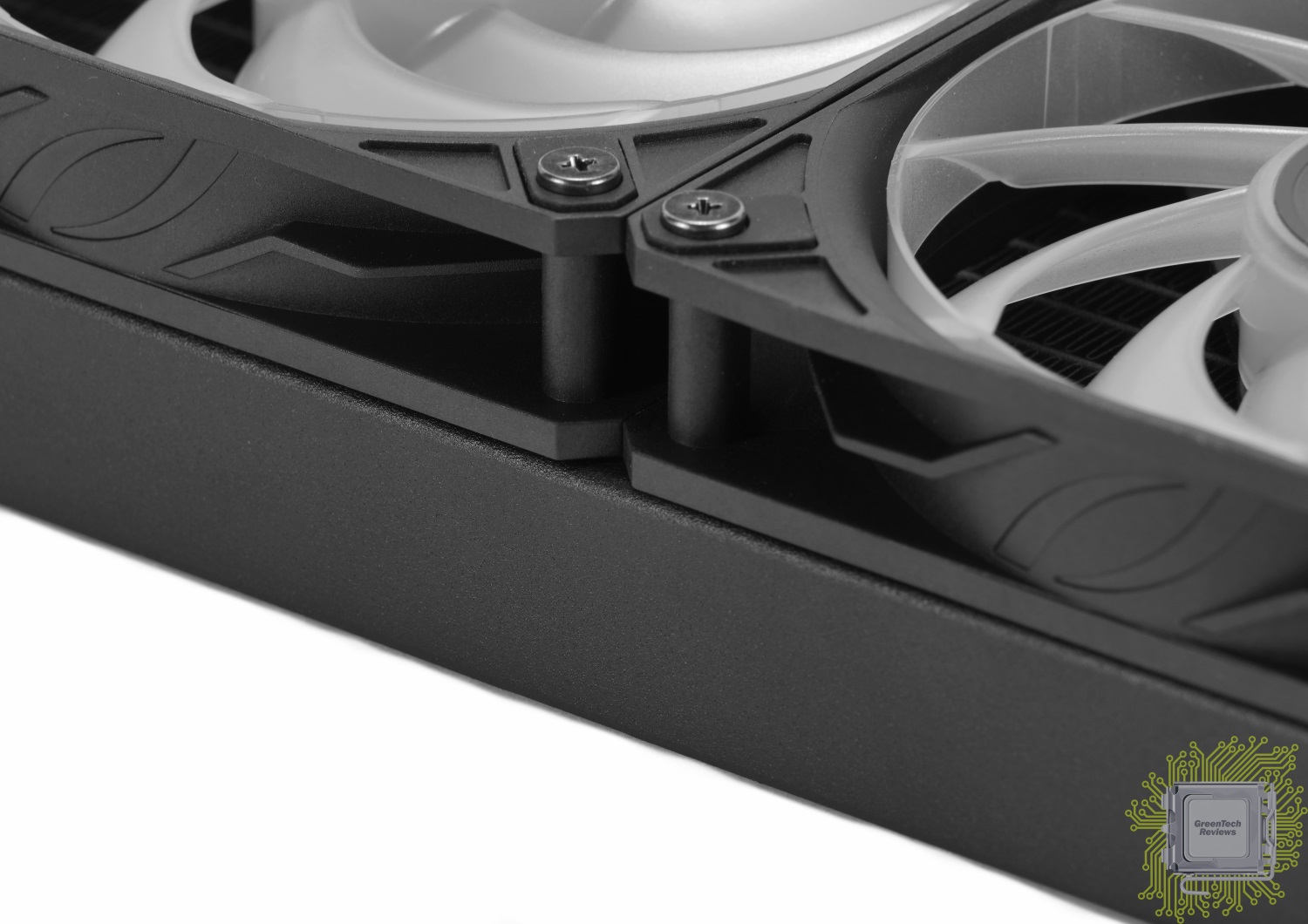

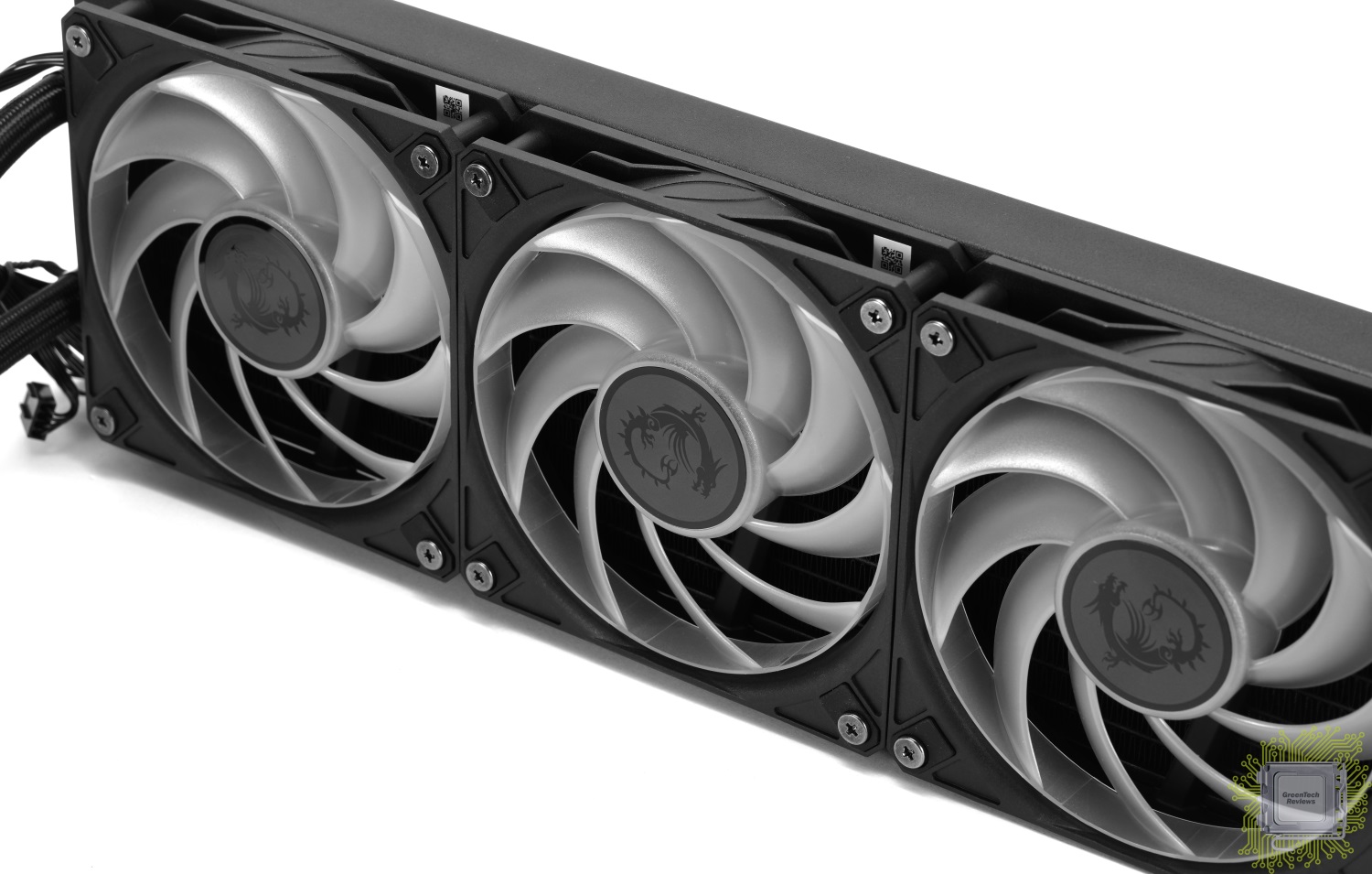

Тройка вентиляторов характерна необычной конструкцией крыльчатки — лопасти соединены между собой. Кроме того, у них реализованы антивибрационные накладки в местах их крепления винтами с обеих сторон.
Вентиляторы тоже характерны наличием ARGB подсветки, но такой дизайн вполне себе привычный.
Для работы вентиляторов требуется подключение двух кабелей — 4-контактный для питания и 3-контактный ARGB для подсветки.

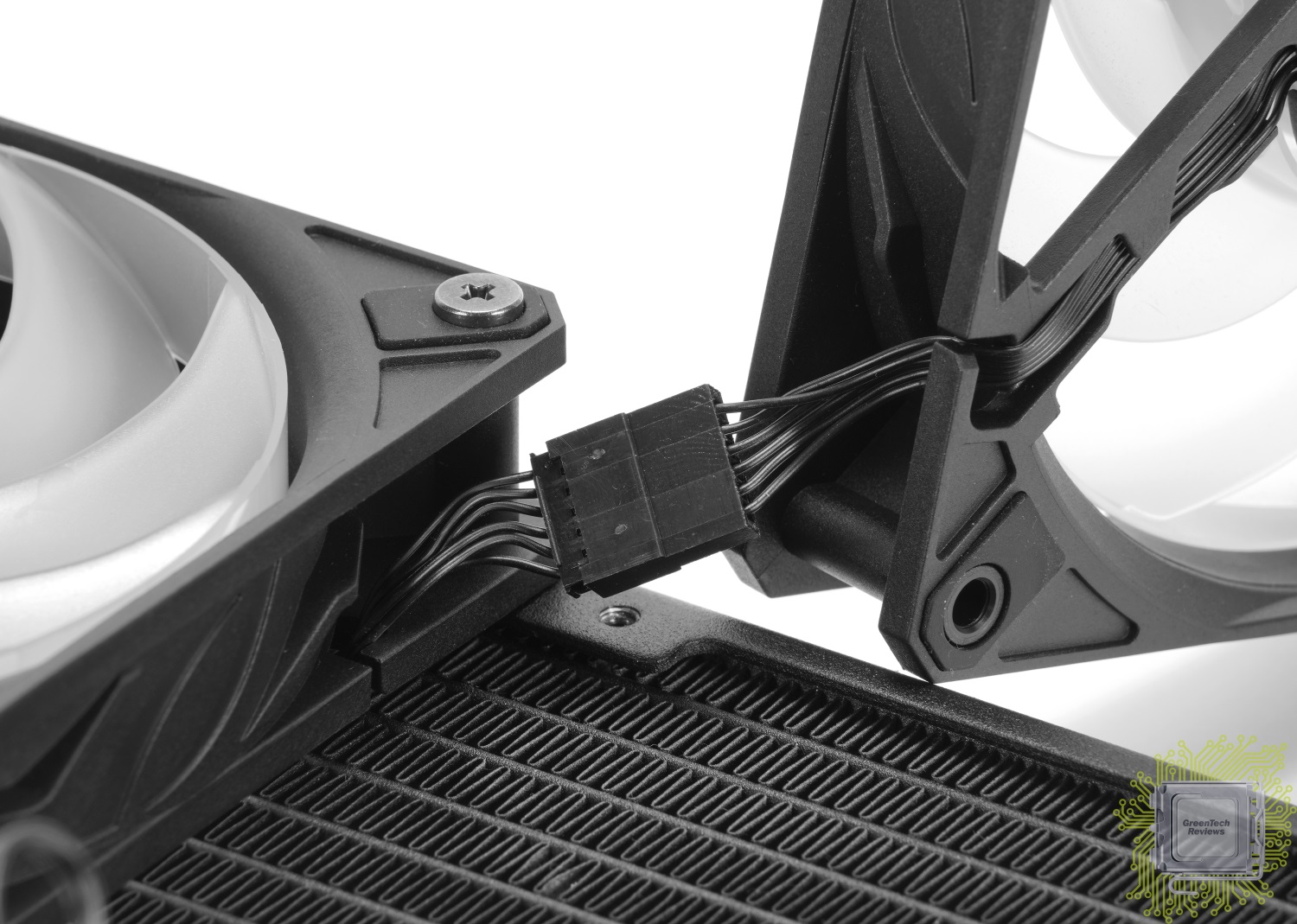

Соединяются между собой вентиляторы проприетарным соединением.

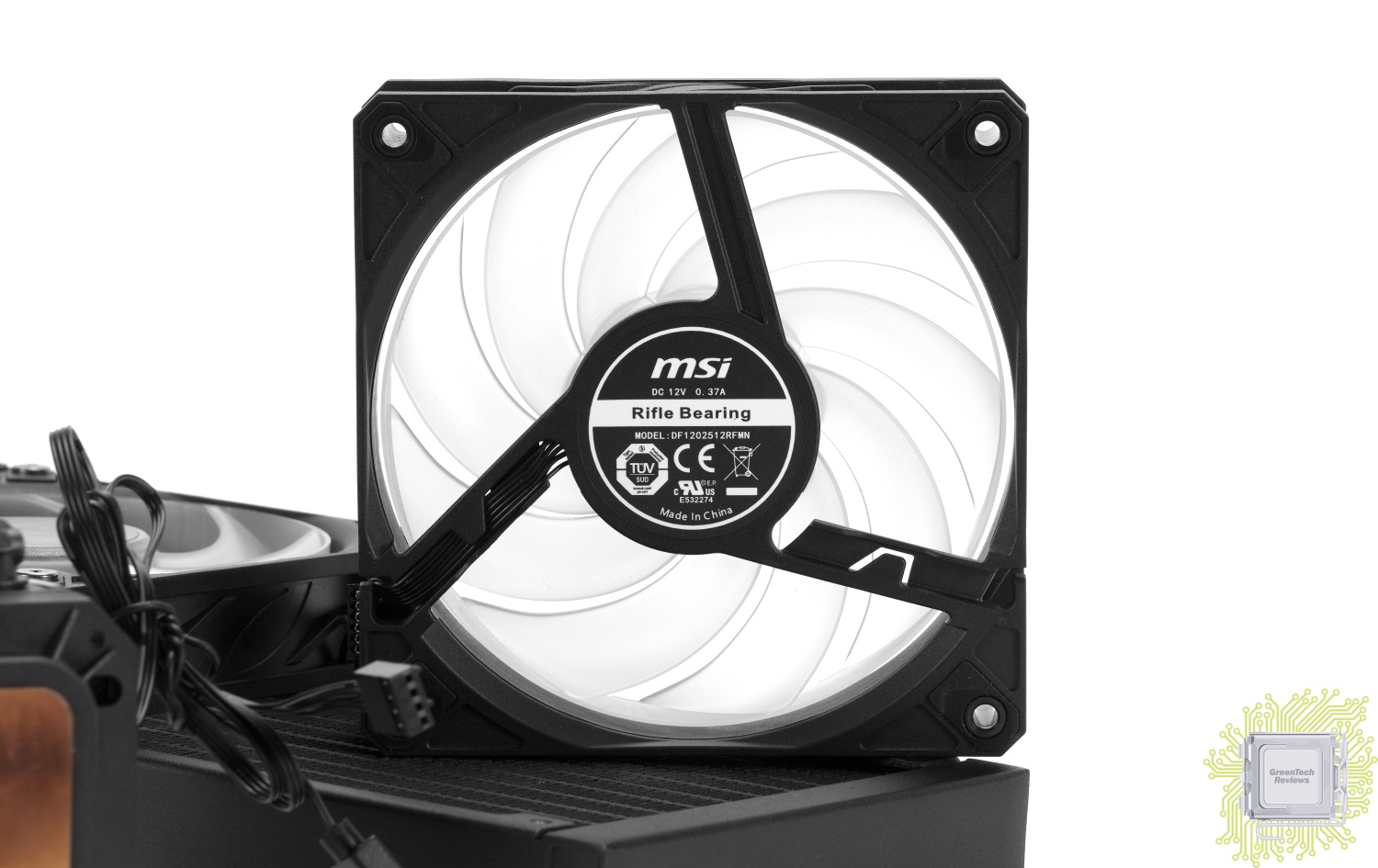

Модель вентиляторов — DF1202512RFMN, но это мало что нам скажет. Важно то, что это достаточно тихие вентиляторы со скоростью работы до 2050 об/мин.
Установка не отнимет много времени — устанавливаем на материнскую плату бэкплейт.

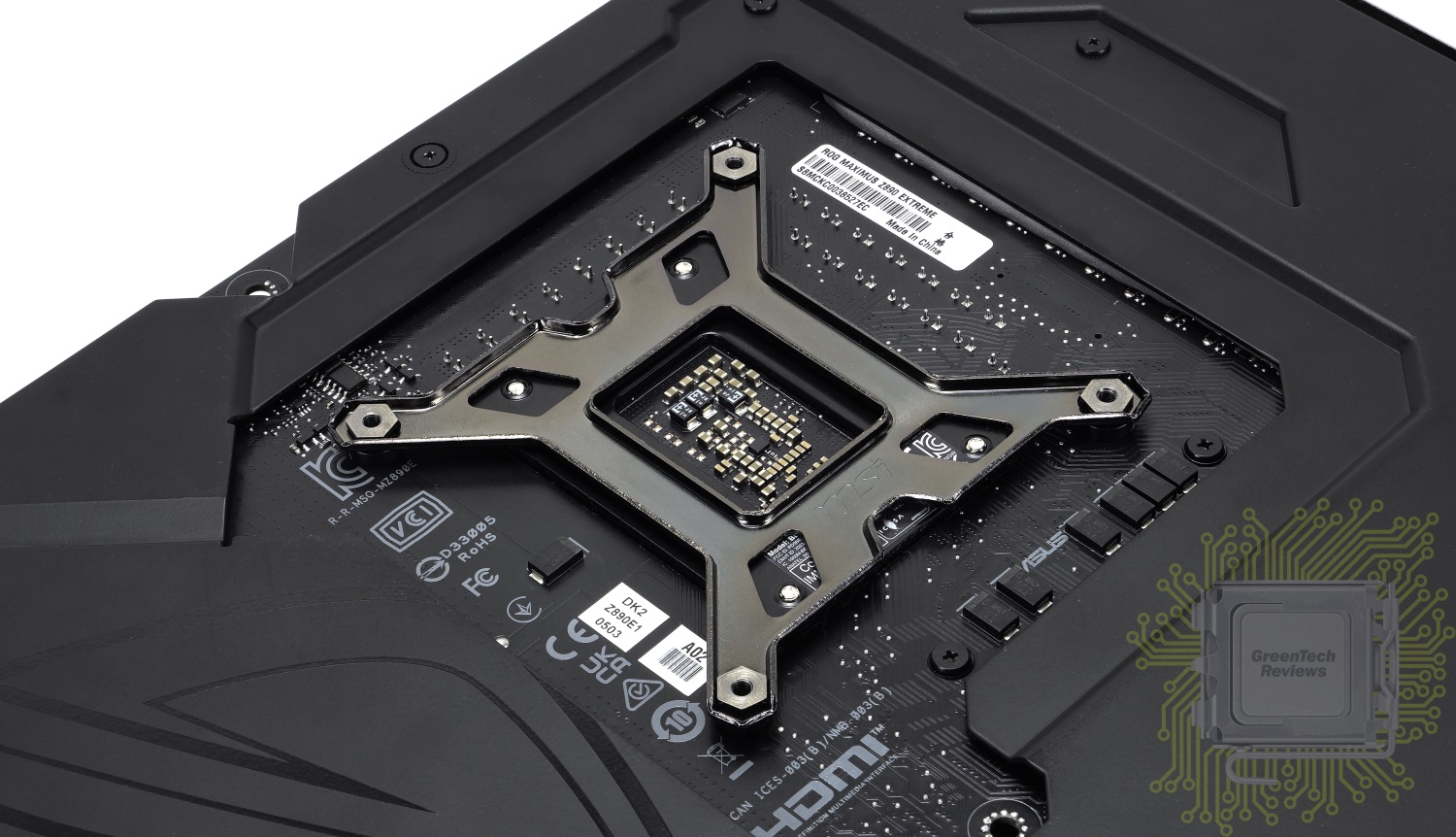

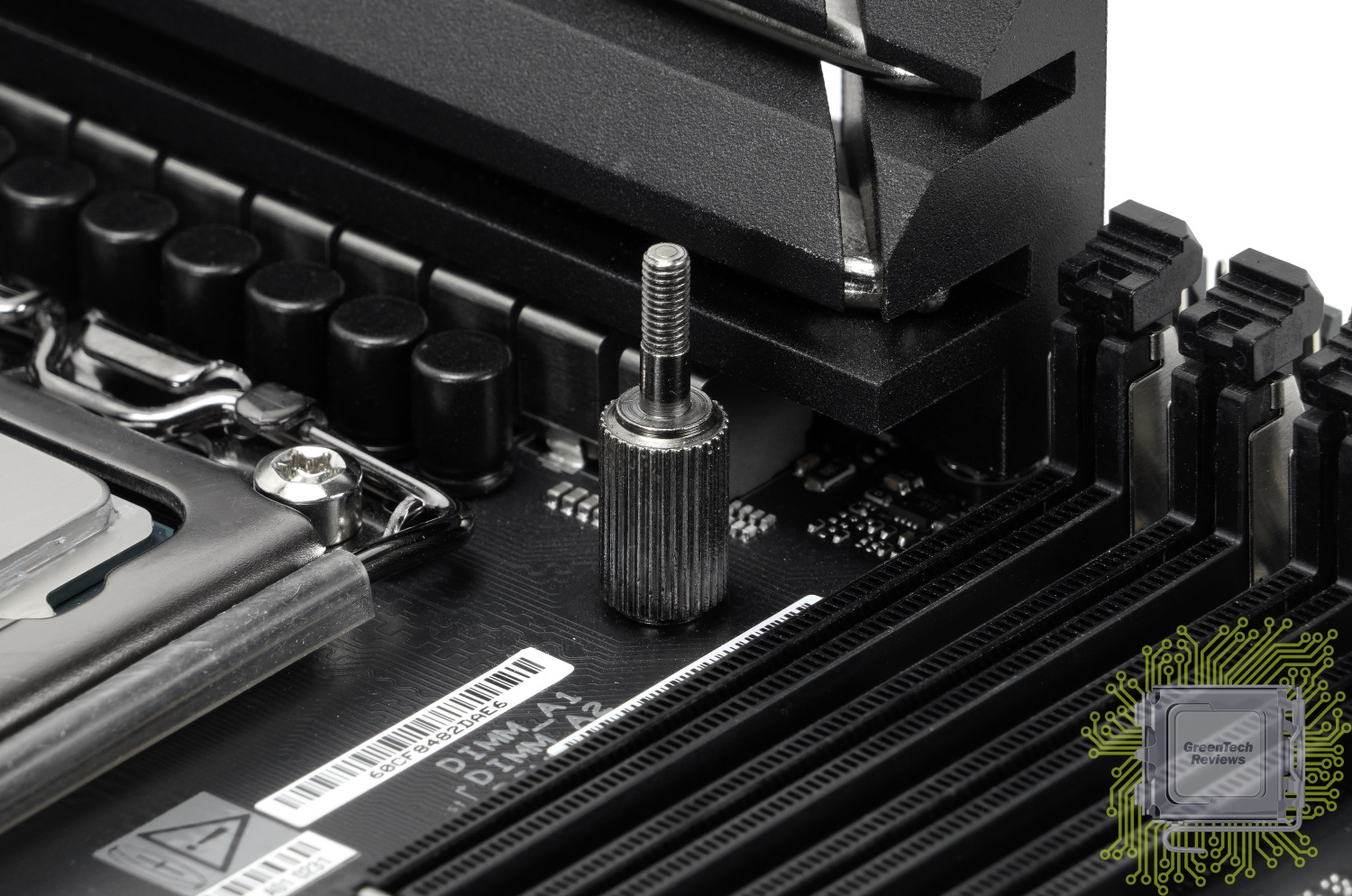

Фиксируем его стойками со стороны СЖО.
Ставим правильную прижимную пластину.

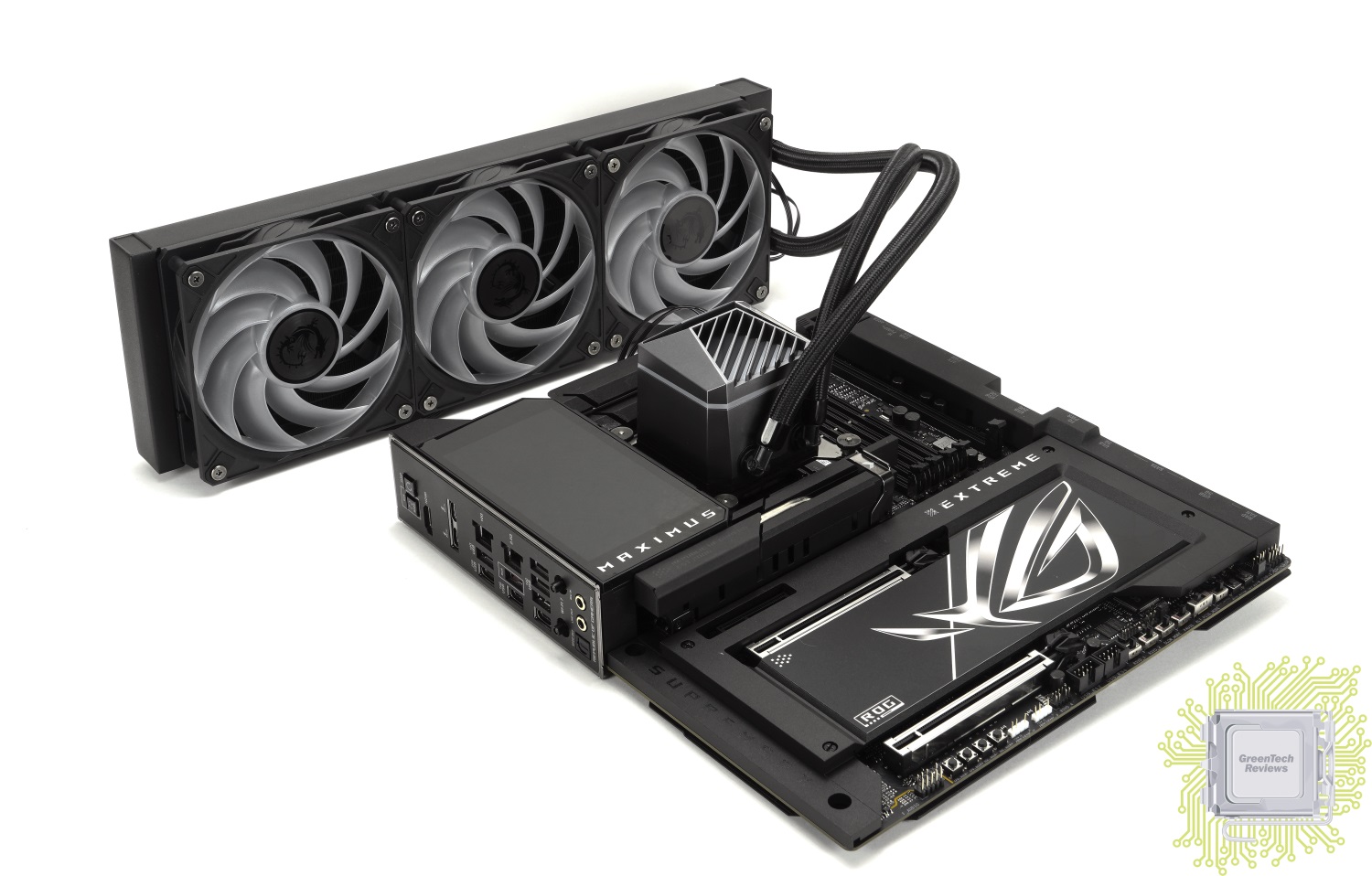

Наносим термоинтерфейс и фиксируем водоблок на процессоре.
Программное обеспечение

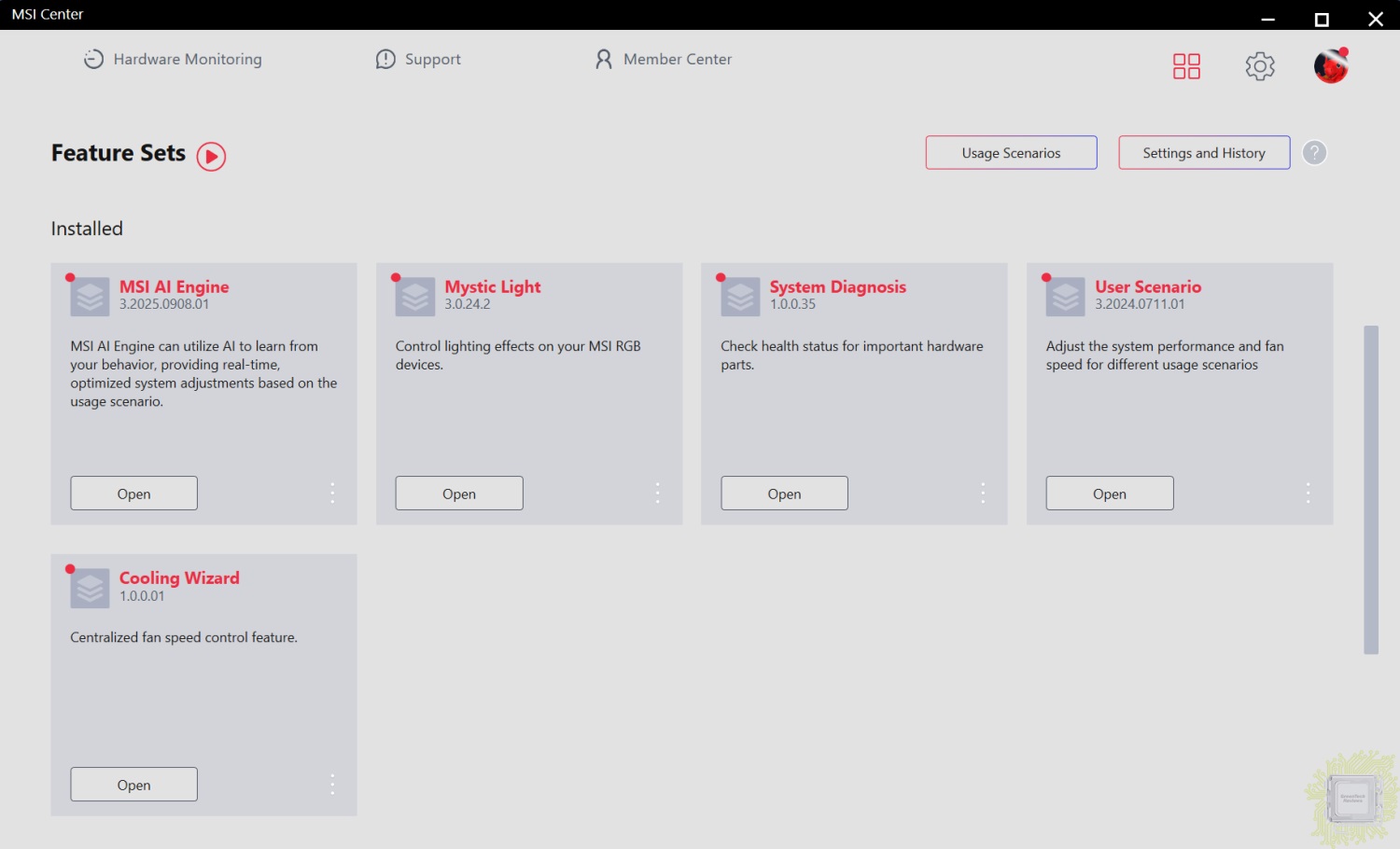

Для работы с СЖО (и другими совместимыми компонентами MSI) из ОС Windows производитель реализовал единое программное обеспечение — MSI Center. Почти весь необходимый функционал доступен в единой оболочке. При первом запуске ПО пользователь может выбрать один из сценариев использования своего ПК. В зависимости от этого будут скачаны и установленные определённые наборы модулей программы. Или можно скачать и установить только те компоненты, которые требуются именно вам.

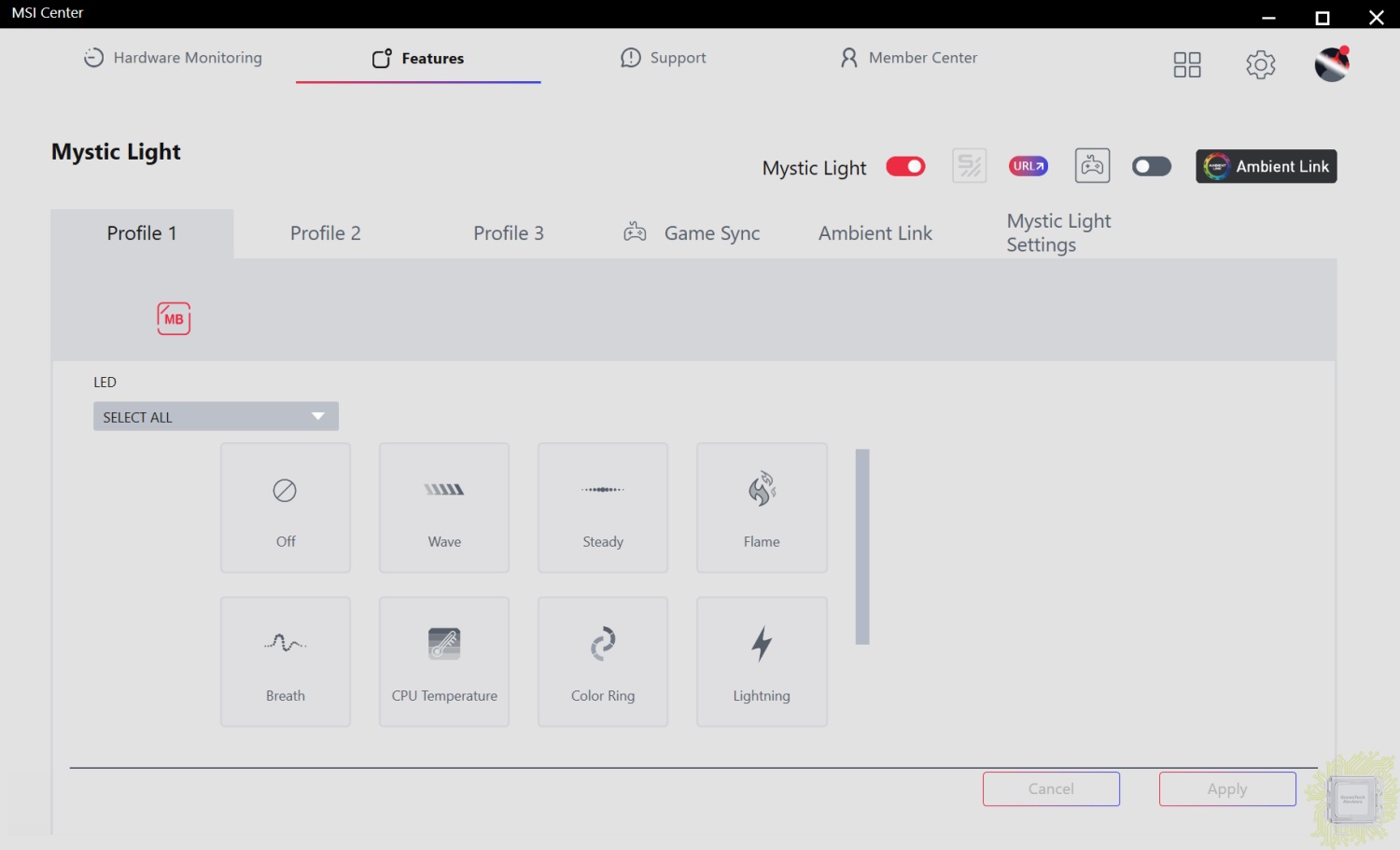

Реализовано большое количество настроек подсветки для подключаемых к соответствующим разъёмам на материнской плате компонентов — в данном случае это подсветка корпуса водоблока и подсветка вентиляторов.
Управлять системой охлаждения можно и при помощи этого ПО, если вы решили сделать это из операционной системы.

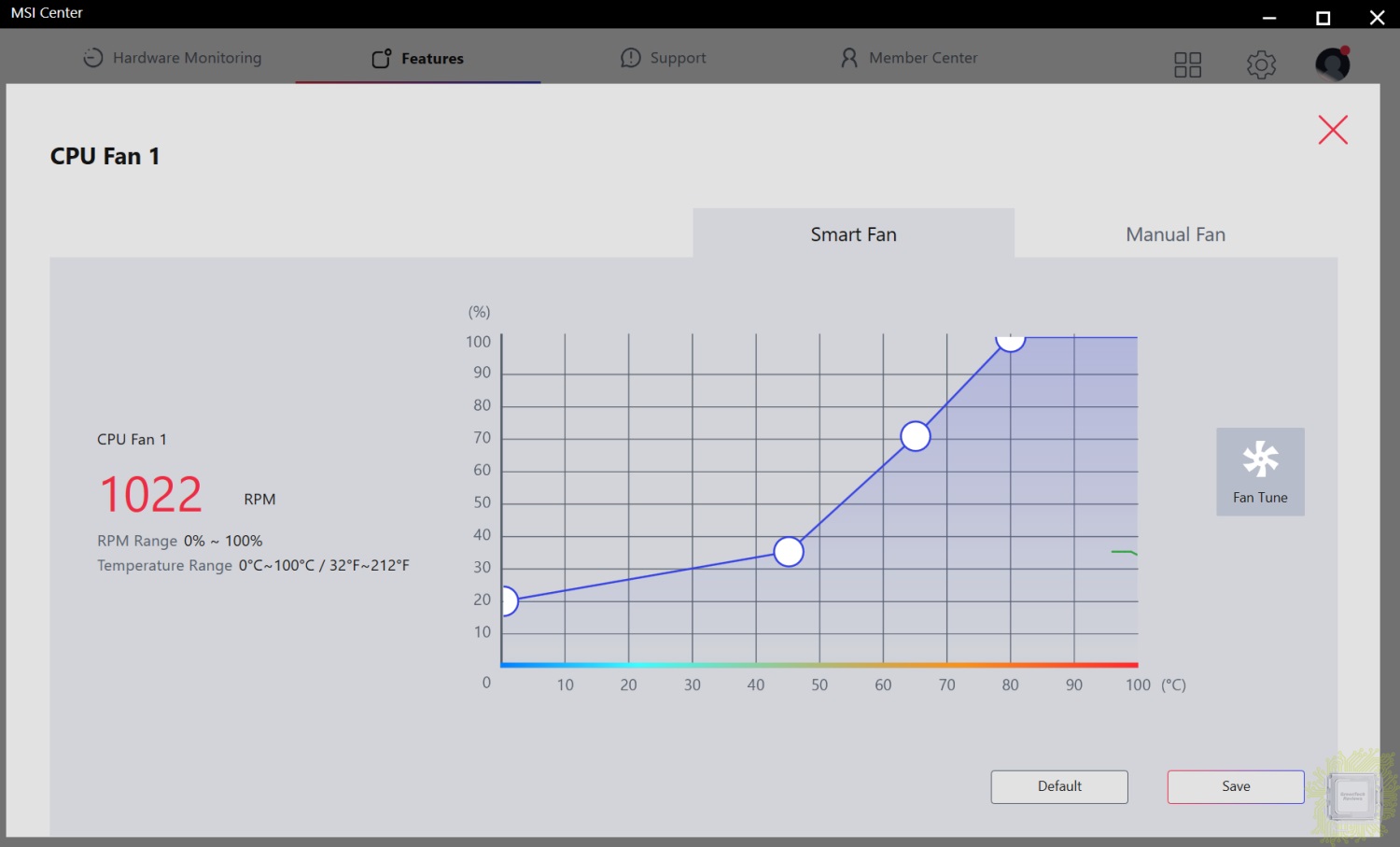

Управление вентиляторами можно доверить автоматике или создать собственную схему.
Тестирование

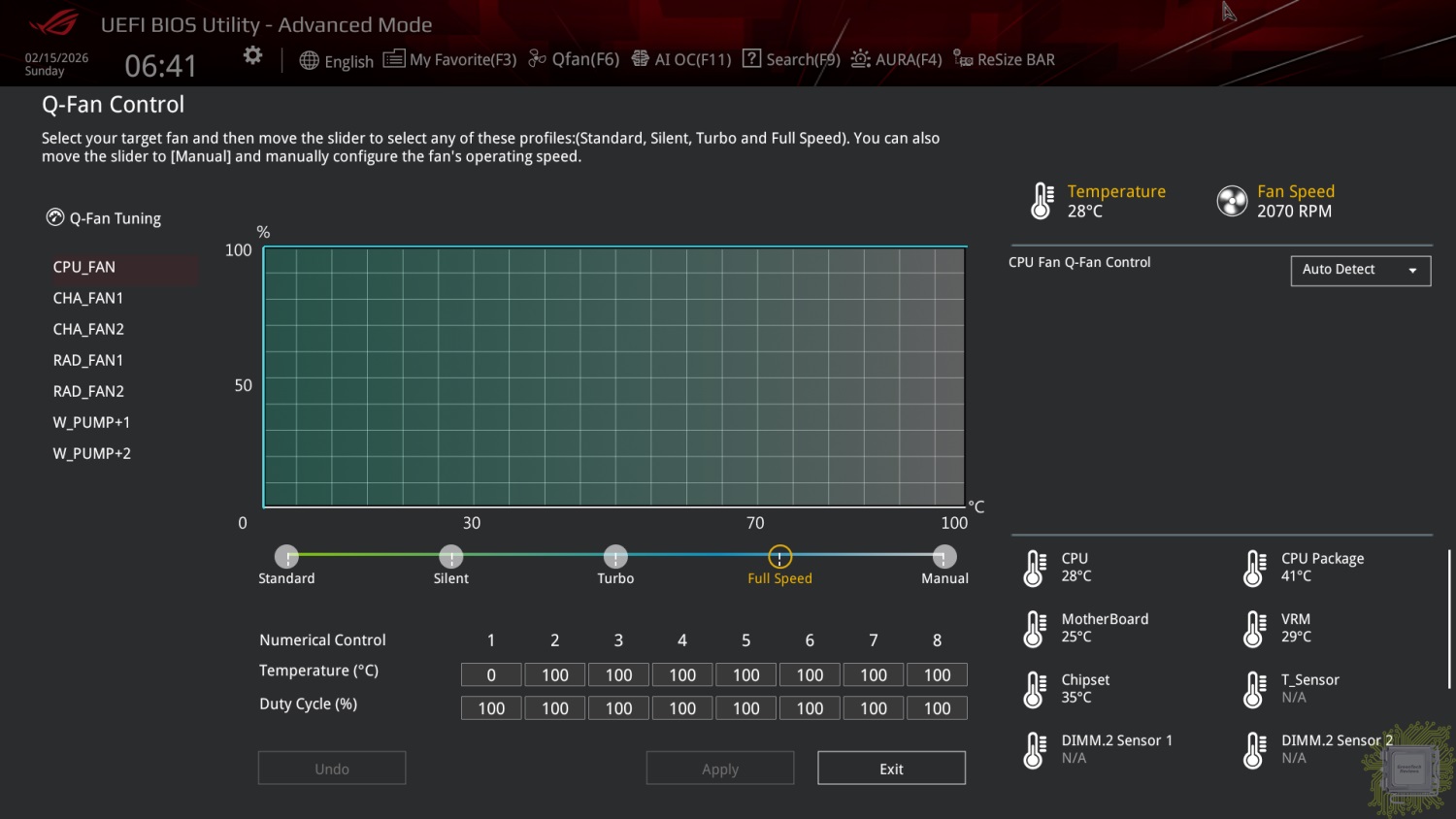

Для тестирования был взят процессор Core Ultra 9 285K. Процессор был протестирован в трёх режимах работы — с ограничениями 125 Вт, 250 Вт и 300 Вт при постоянной нагрузке. Вентиляторы тоже были проверены в двух режимах — максимальная скорость их работы и автоматический режим работы, выставленный в BIOS Setup.

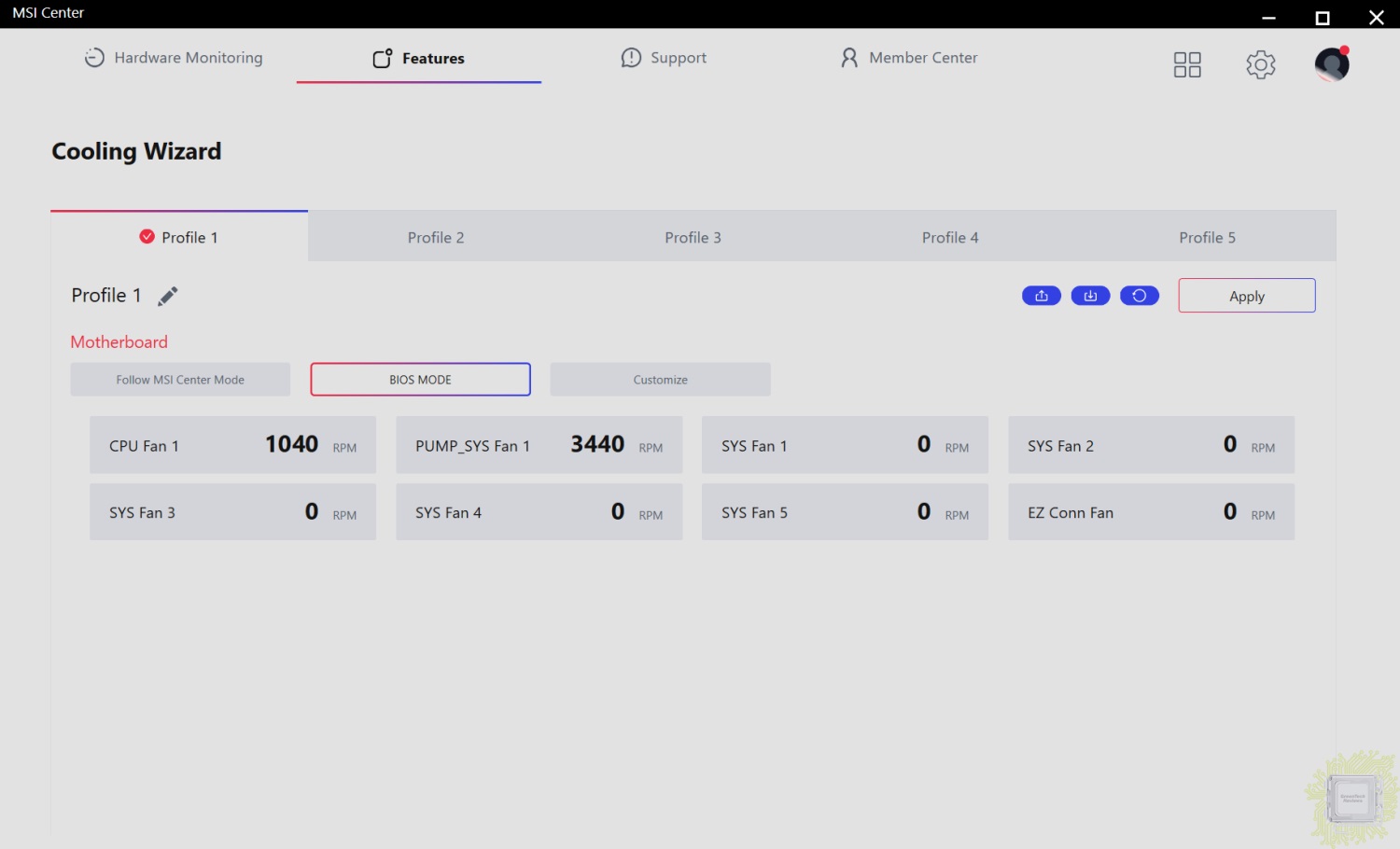

Скорость работы вентиляторов достигала практически 2100 об/мин.

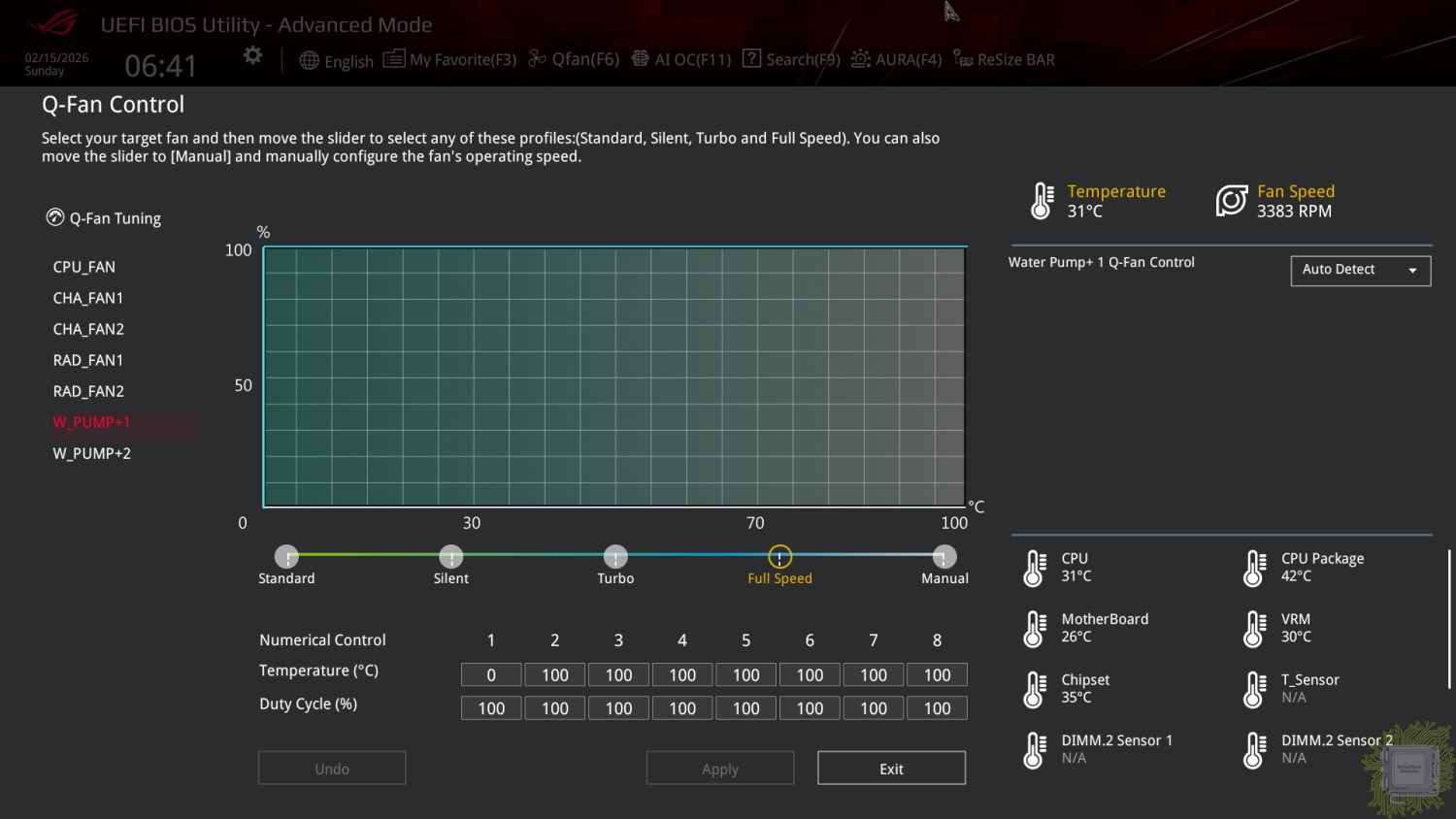

Помпы — около 3400 об/мин.
Со всеми выбранными для тестирования режимами работы СЖО справилась отлично.
Достоинства и недостатки
Достоинства:
— высокая эффективность;
— относительно невысокий уровень шума;
— отличное качество изготовления;
— простая установка на любую поддерживаемую платформу;
— оба вентилятора подключаются одним кабелем к материнской плате (питание);
— строгий дизайн с ненавязчивой подсветкой;
— невысокая стоимость;
Недостатки:
— значимых не выявлено.
Заключение
MSI MAG CORELIQUID A15 360 — продвинутая во всех смыслах готовая к использованию система жидкостного охлаждения, которая демонстрирует себя с лучших сторон как в техническом плане, так и с точки зрения дизайна. Это высокоэффективная и достаточно тихая система охлаждения, которая способна отвести тепло от любого современного процессора (а от некоторых — в небольшом разгоне), сохраняя при этом относительно невысокий уровень шума, не только если доверить управление скоростью работы вентиляторов автоматике, но и при максимальной скорости работы вентиляторов. В последнем сценарии вентиляторы становятся слышны, но назвать их сильно громкими всё равно нельзя — шумят они вполне умеренно. С технической точки зрения придраться к системе охлаждения нельзя — она оптимизирована для работы с самыми современными процессорами Intel и AMD, обладает простой и надёжной системой крепления и достаточно легко подключается к материнской плате. Никаких проблем в плане подключения всех компонентов системы охлаждения не будет, хотя немного повозиться с прокладкой кабелей потребуется. Итого: MSI MAG CORELIQUID A15 360 является высокотехнологичной системой охлаждения, возможностей которой вполне хватит для большинства сценариев использования вашего процессора любого класса, будь то Core Ultra 3 / Ryzen 3 или даже Core Ultra 9 / Ryzen 9.
