Обзор и тестирование блока питания MSI MPG A1000GS PCIE5

MPG A1000GS PCIE5 – блок питания от MSI, обладающий мощностью 1000 Вт, которая подтверждена сертификацией уровня Gold по результатам тестирования в 80Plus и Cybenetics. Кроме того, он оборудован сразу двумя новейшими разъёмами для питания видеокарт, которые получили название 12V-2×6 и который пришёл на смену разъёму 12VHPWR. Такое решение потребовало сокращение «классических» кабелей PCIe (6+2) до всего одного, поэтому, если вы рассматриваете этот блок питания для приобретения, то стоит иметь это в виду.

Стоимость MSI MPG A1000GS PCIE5 в рознице на момент публикации материала составляет в районе 13 тысяч рублей в зависимости от торговой площадки.

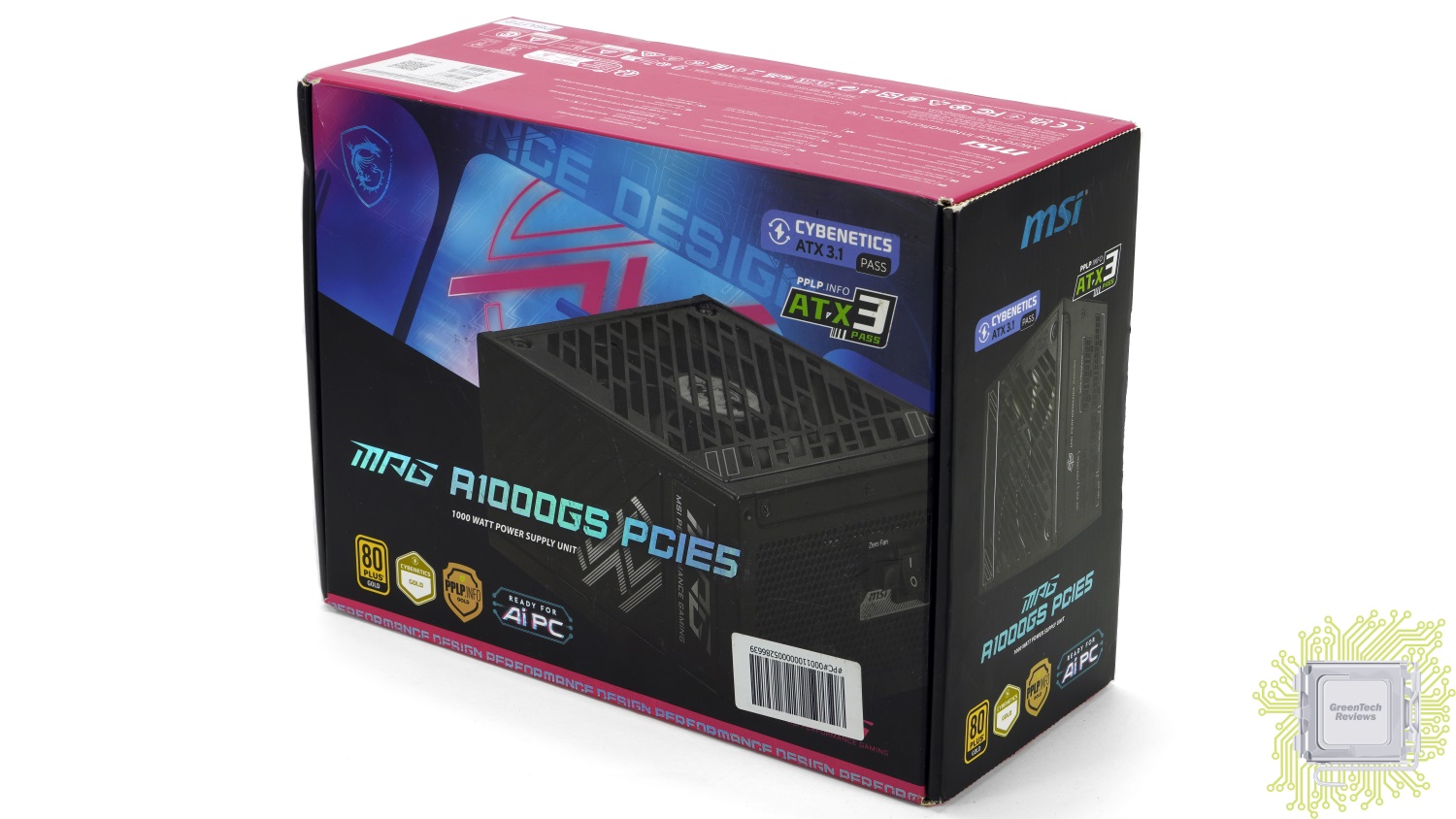

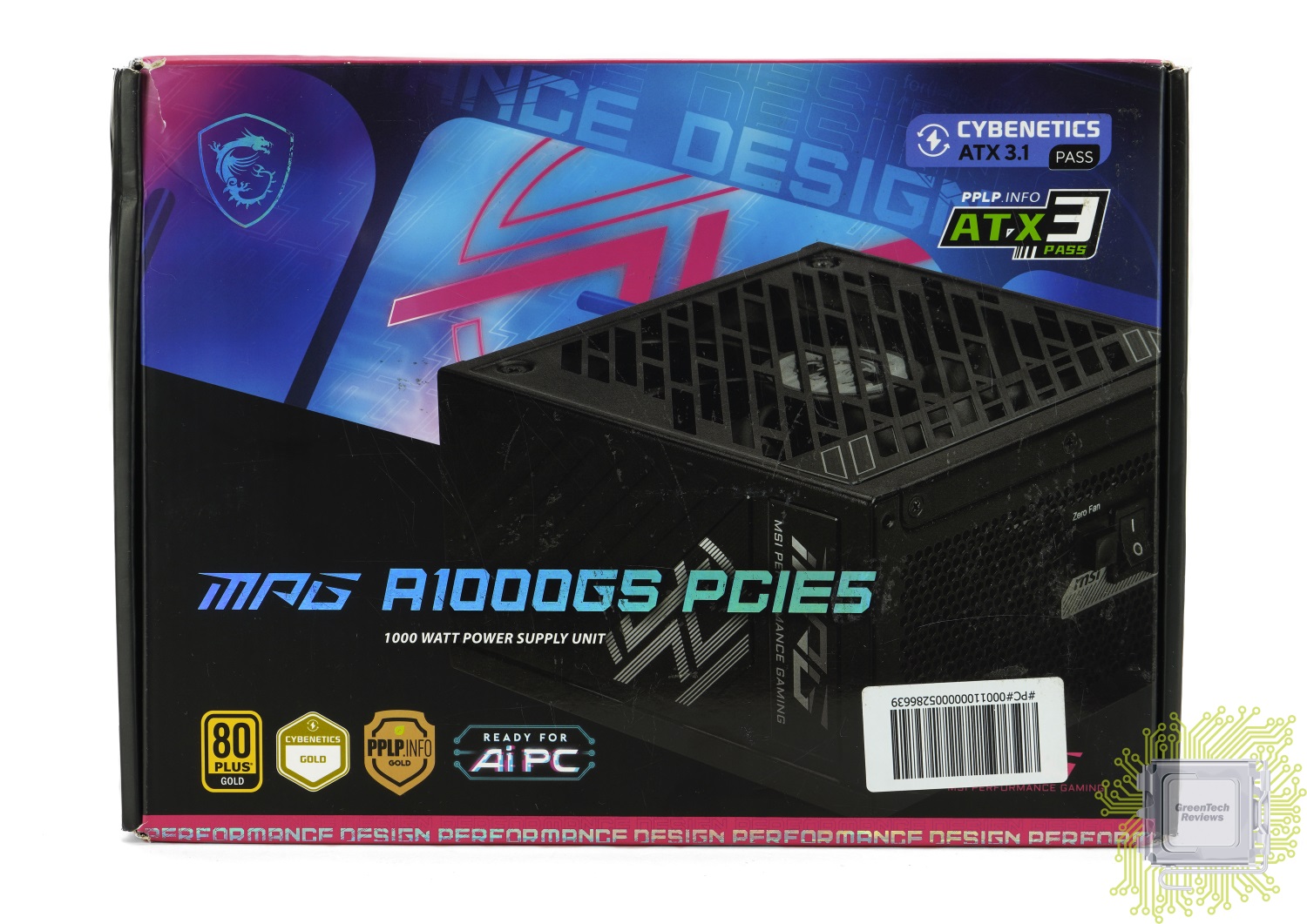

MSI MPG A1000GS PCIE5 поставляется в небольшой коробке чёрно-розового цвета, на фронтальной стороне которой присутствует изображение самого блока, а также указаны его мощность и наличие сертификатов 80 Plus Gold и Cybenetics Gold.

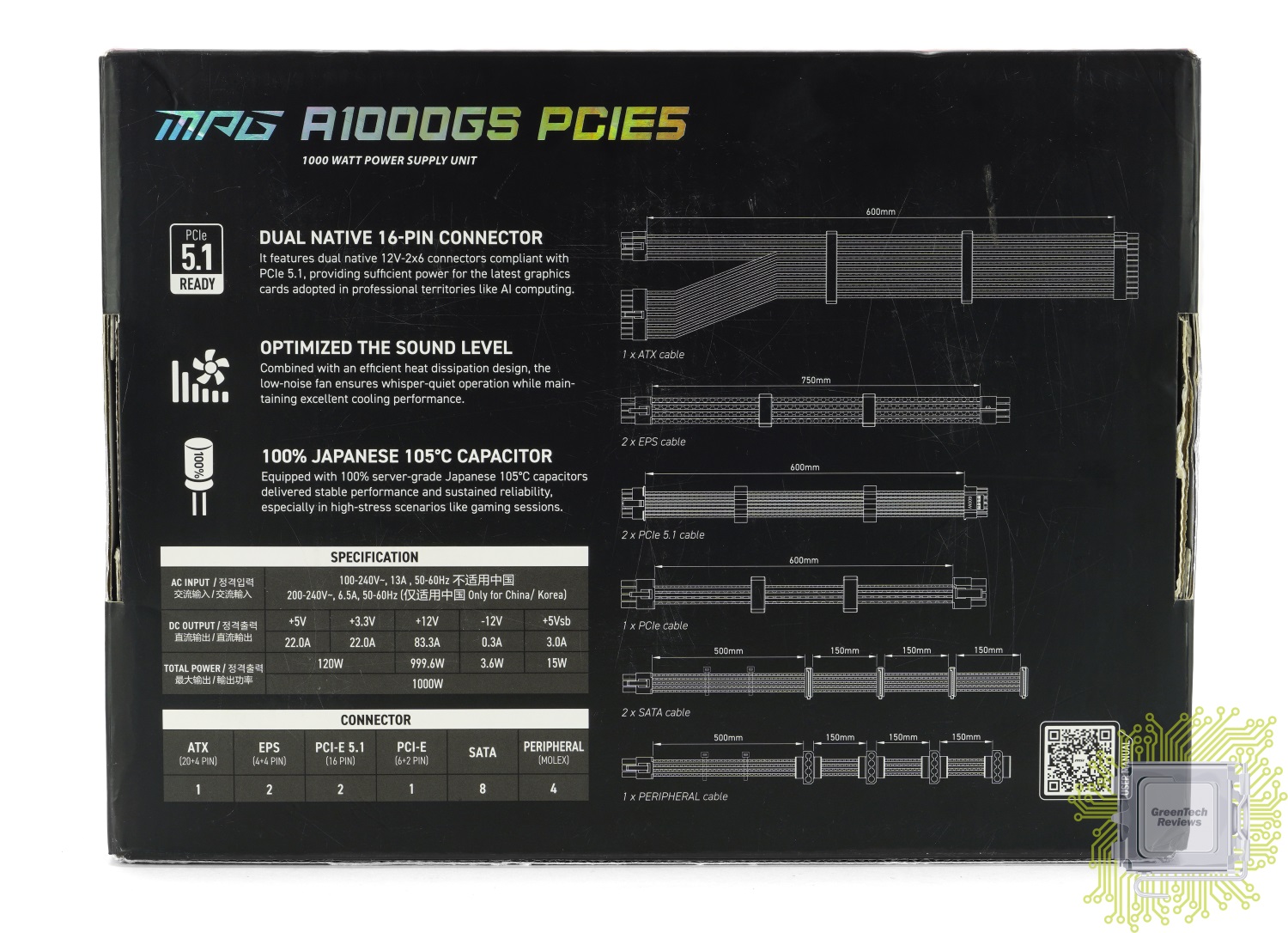

На обратной стороне коробки производитель разместил всю информацию о модели, которая необходима пользователю — выходные параметры, габариты, длина кабелей и количество коннекторов на них. Об этом мы поговорим по мере изучения блока.

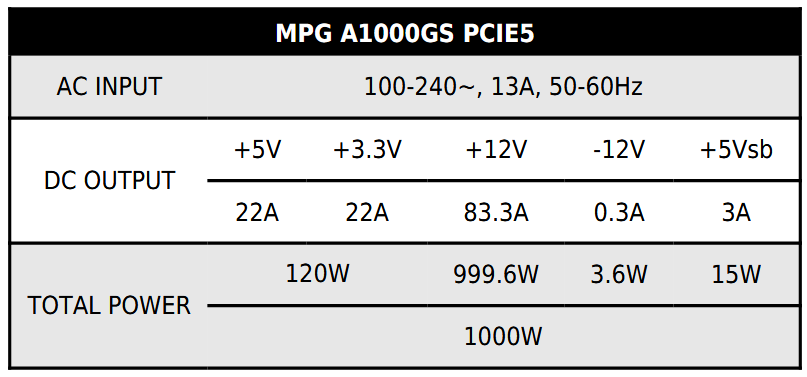

Электрические характеристики представим в виде таблицы:

Скриншот из отчёта тестирования Cybenetics:

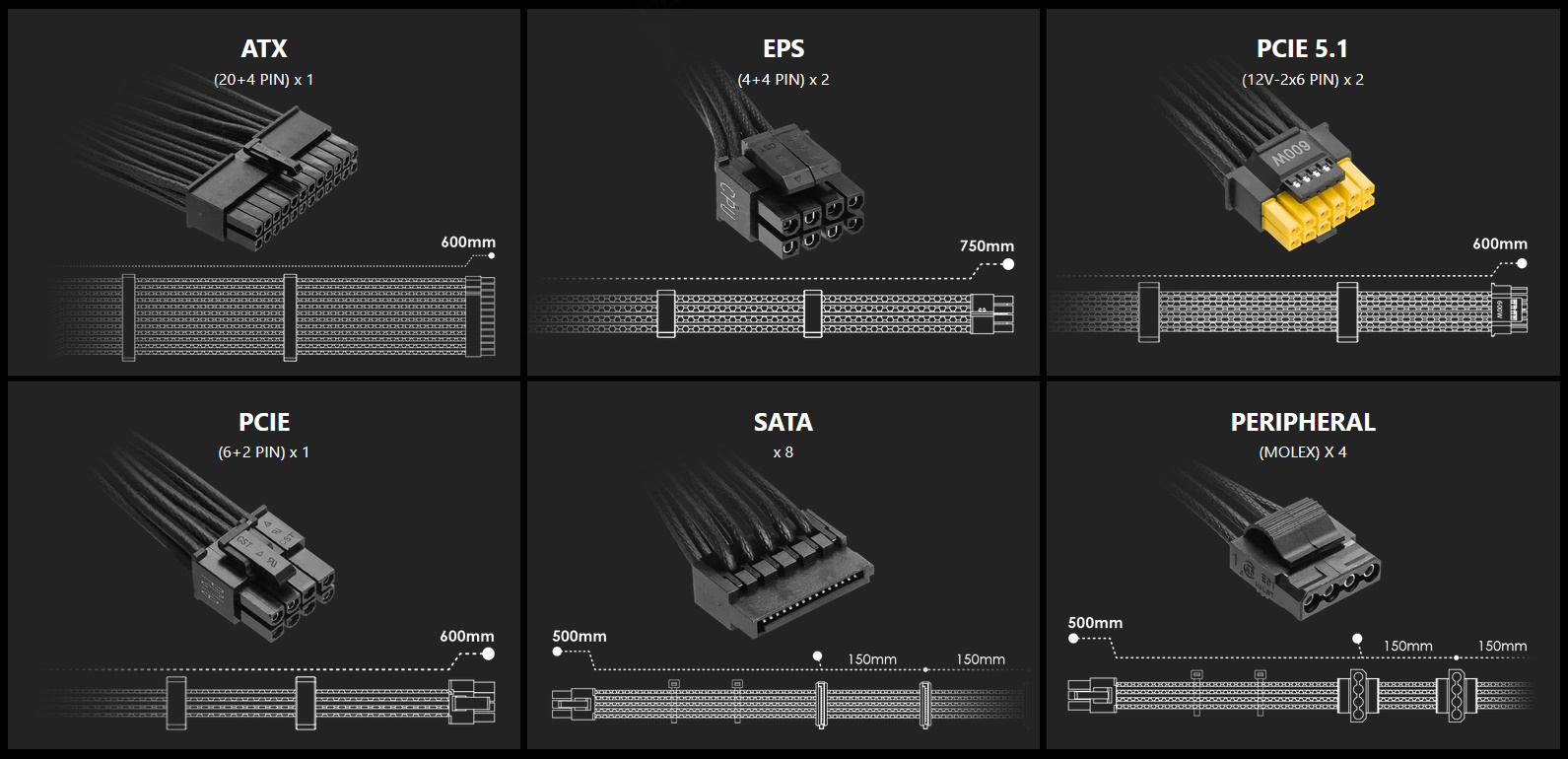

Полный набор штекеров и длина кабелей представлена на официальном слайде, который взят с сайта производителя:

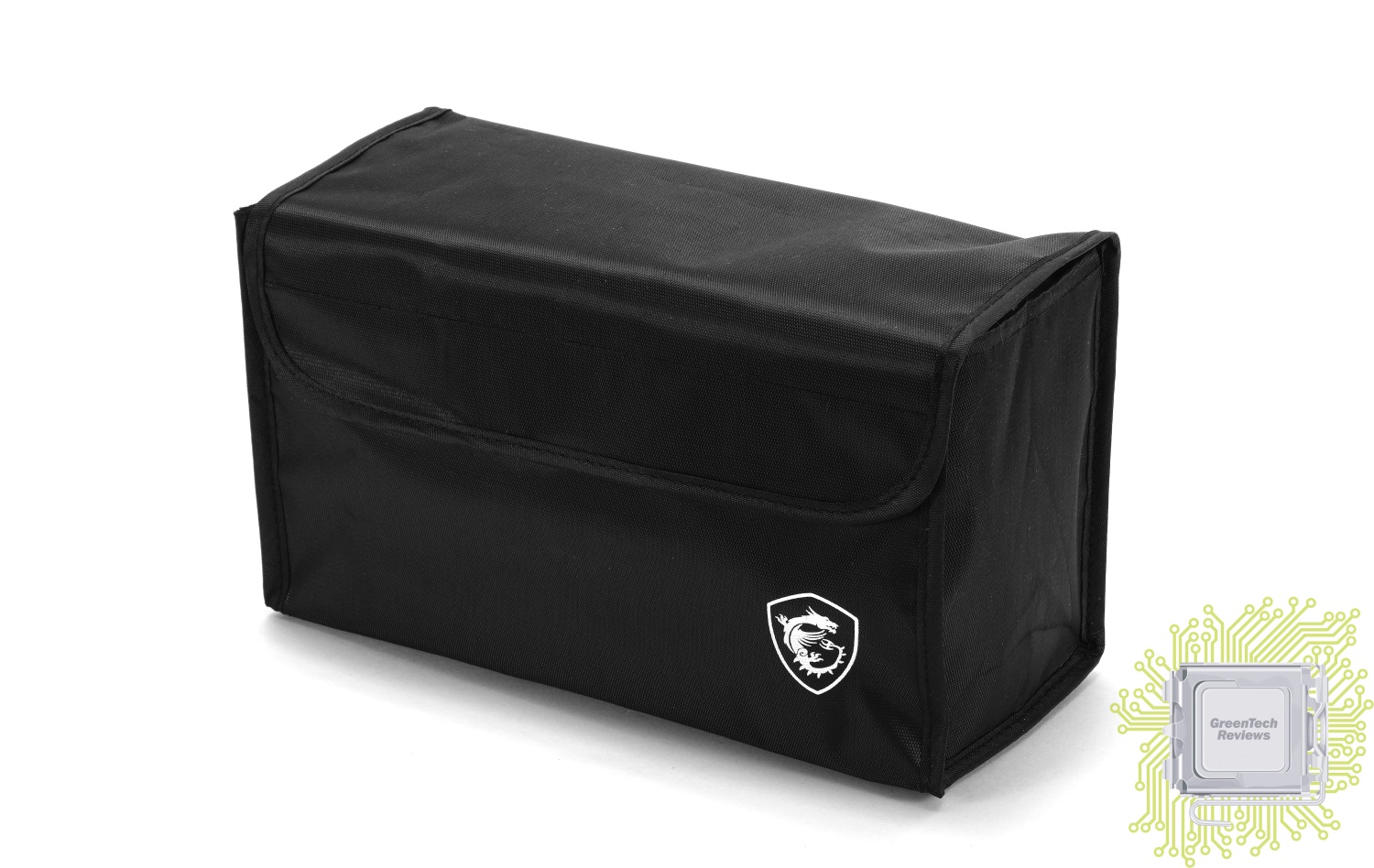

Сумочка вмещает в себя как съёмные кабели, так и силовой кабель, а также винты для крепления блока питания в корпусе.

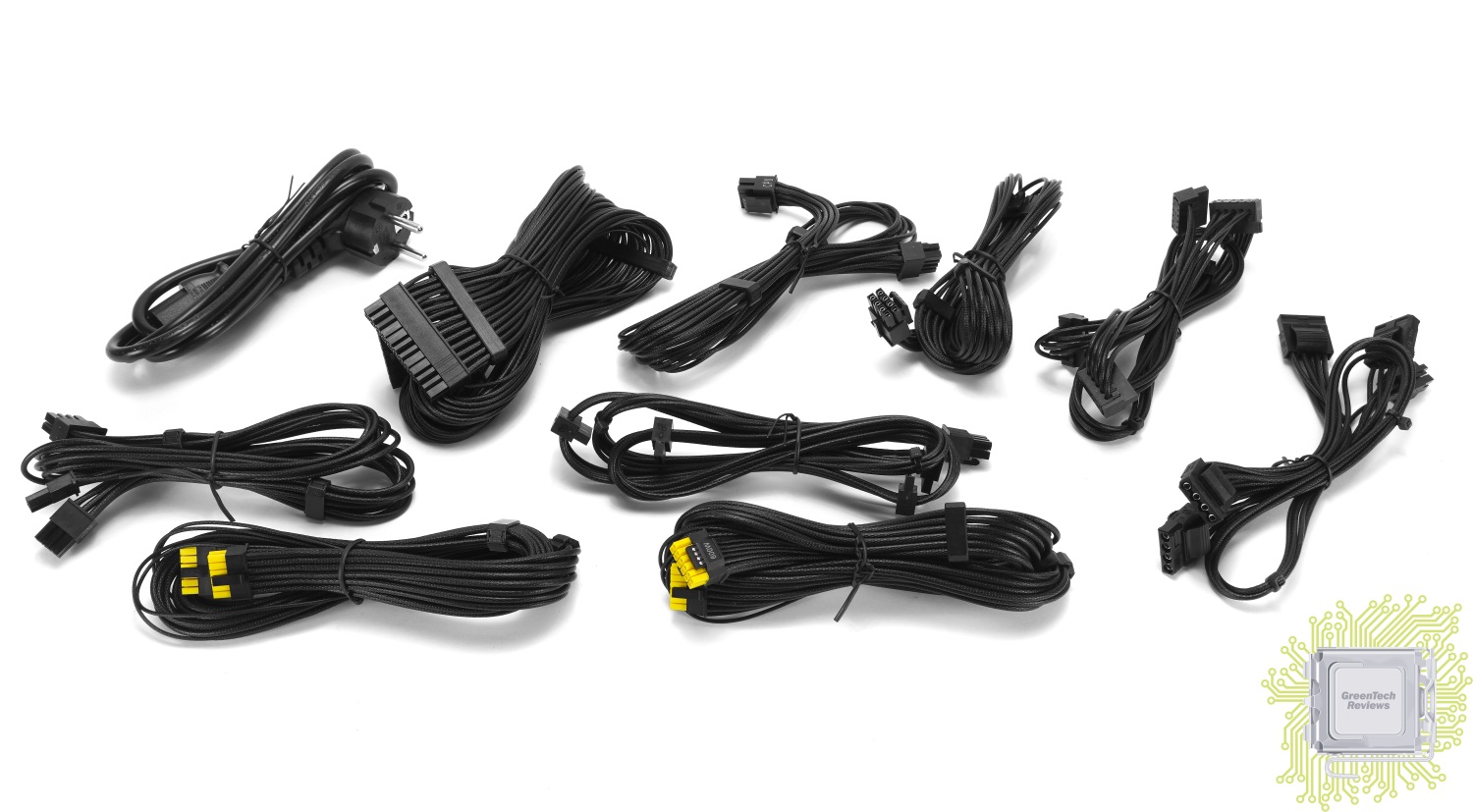

Разложим все кабели перед собой. Их не очень много по уже озвученной выше причине — нет множества кабелей для питания PCIe устройств (6, 6+2 или 8-контактных классических). Такой кабель есть только один, как и соответствующий ему разъём на самом блоке питания.

Блок питания выполнен в чёрном корпусе стандартного размера, который оформлен в фирменном стиле производителя серии MPG без каких-либо дополнительных дизайнерских вставок, но с необычной формой составляющих корпуса в целом. Корпус целиком и полностью выполнен из металла. Блок питания полностью модульный — все кабели съёмные.

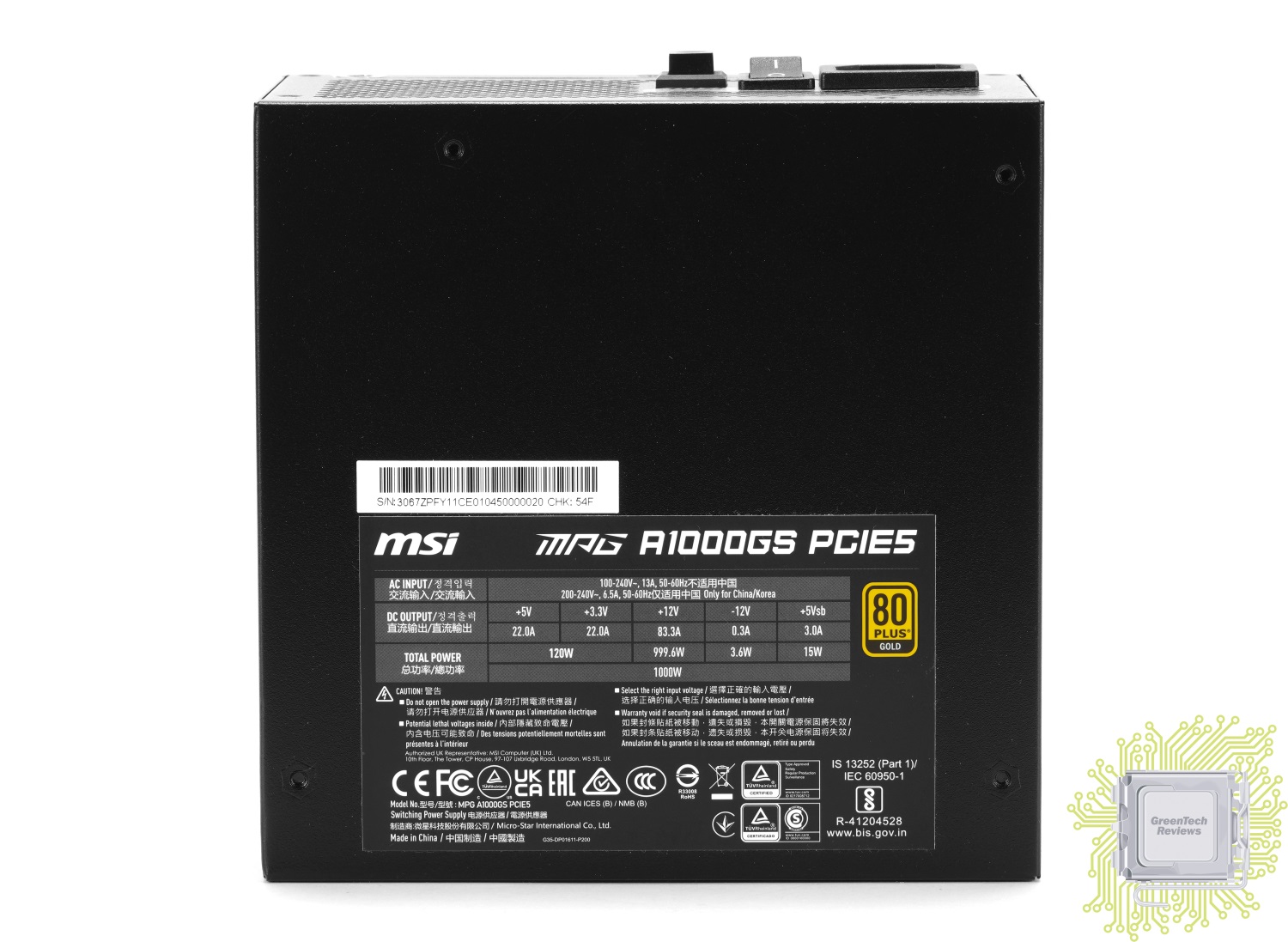

На самой большой стороне находится наклейка с информацией о модели, которую вы уже видели в таблице выше.

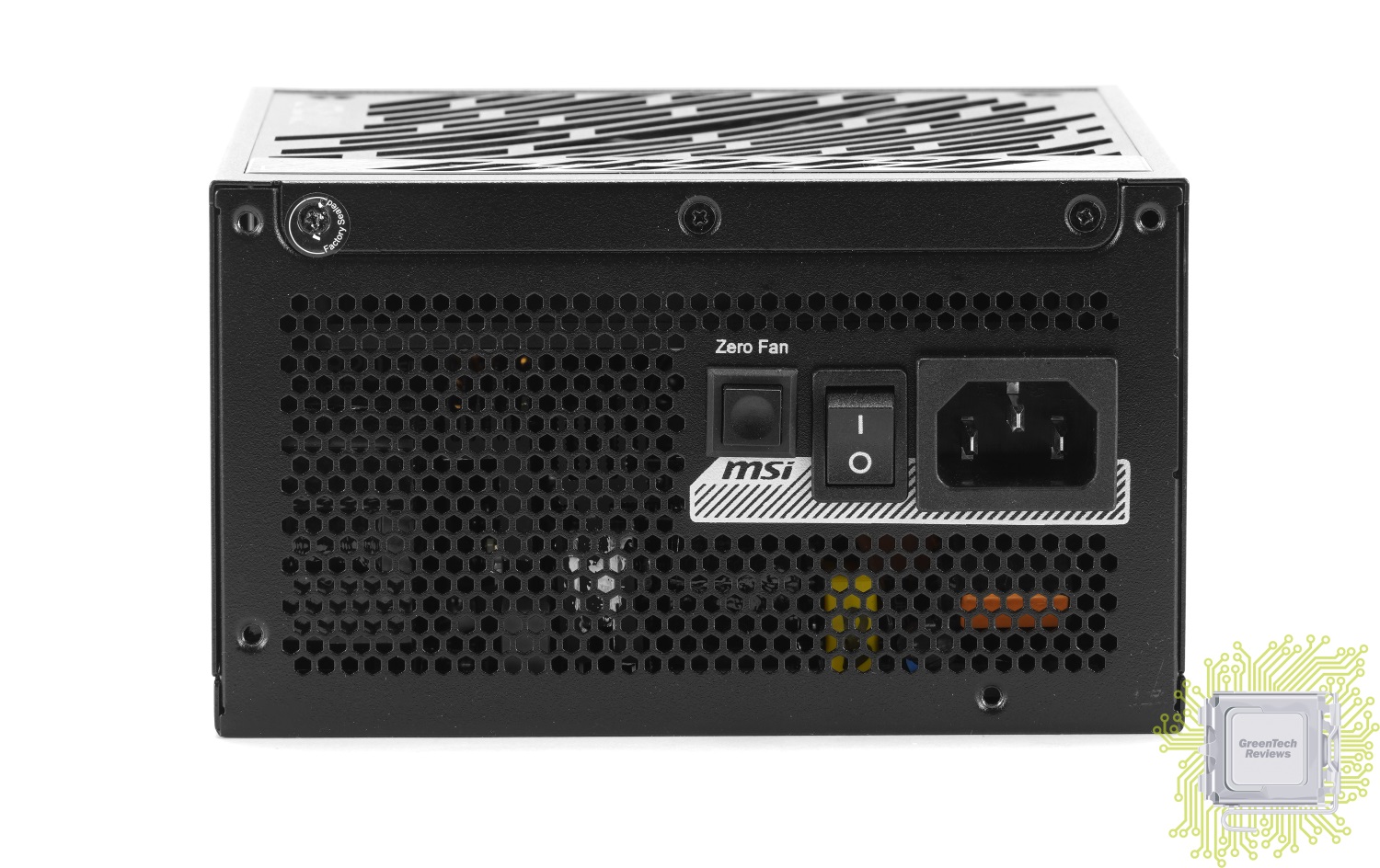

Рядом с разъёмом для подключения силового кабеля присутствует кнопка для управления питанием, рядом с которой размещена кнопка Zero Fan — при активации этой технологии вентилятор полностью остановлен при нагрузках до 40%.

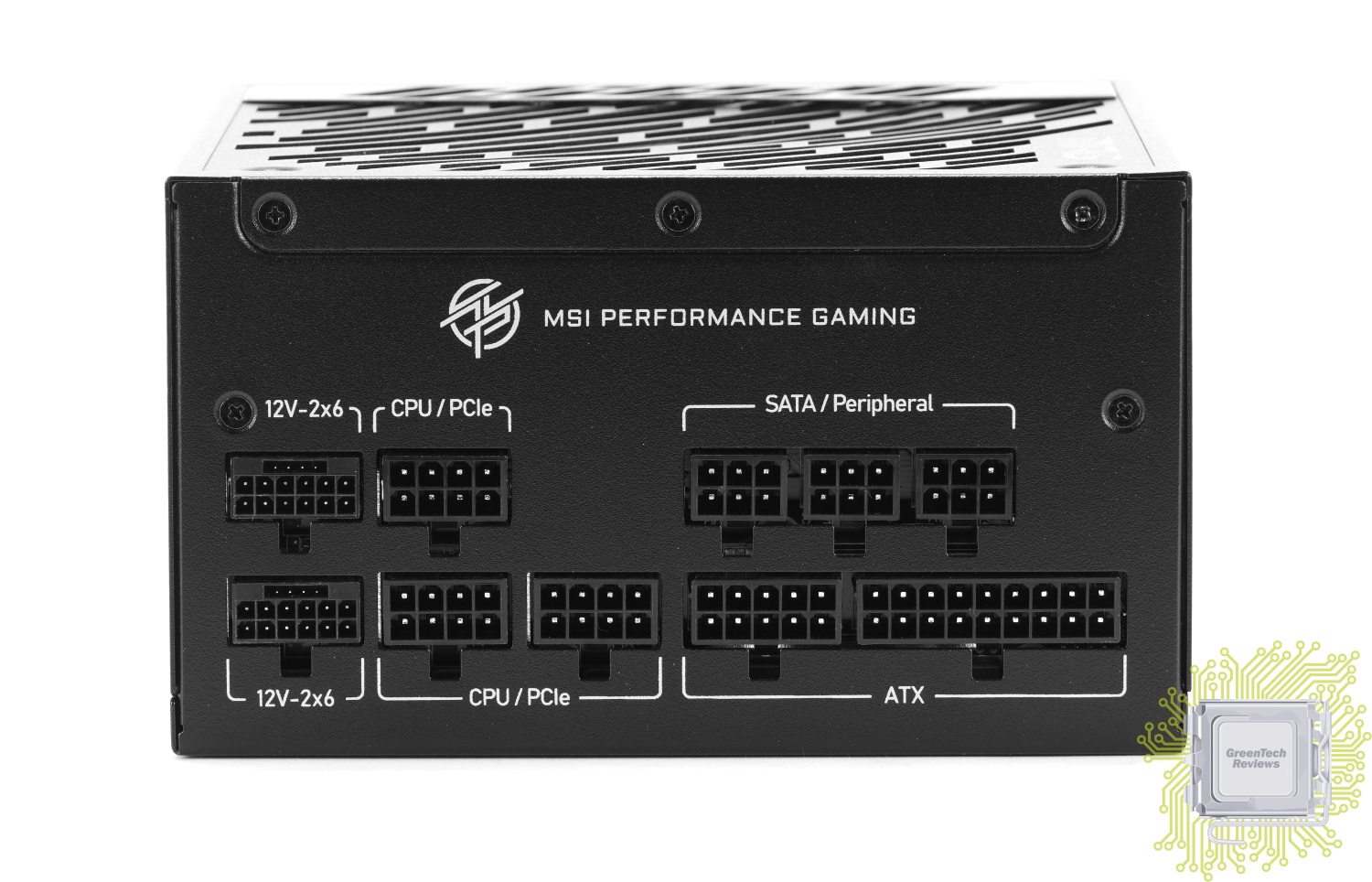

Конструкция модели полностью модульная — абсолютно все кабели отстёгиваются. Перепутать кабели при подключении невозможно — их формат разный, да ещё они и подписаны.

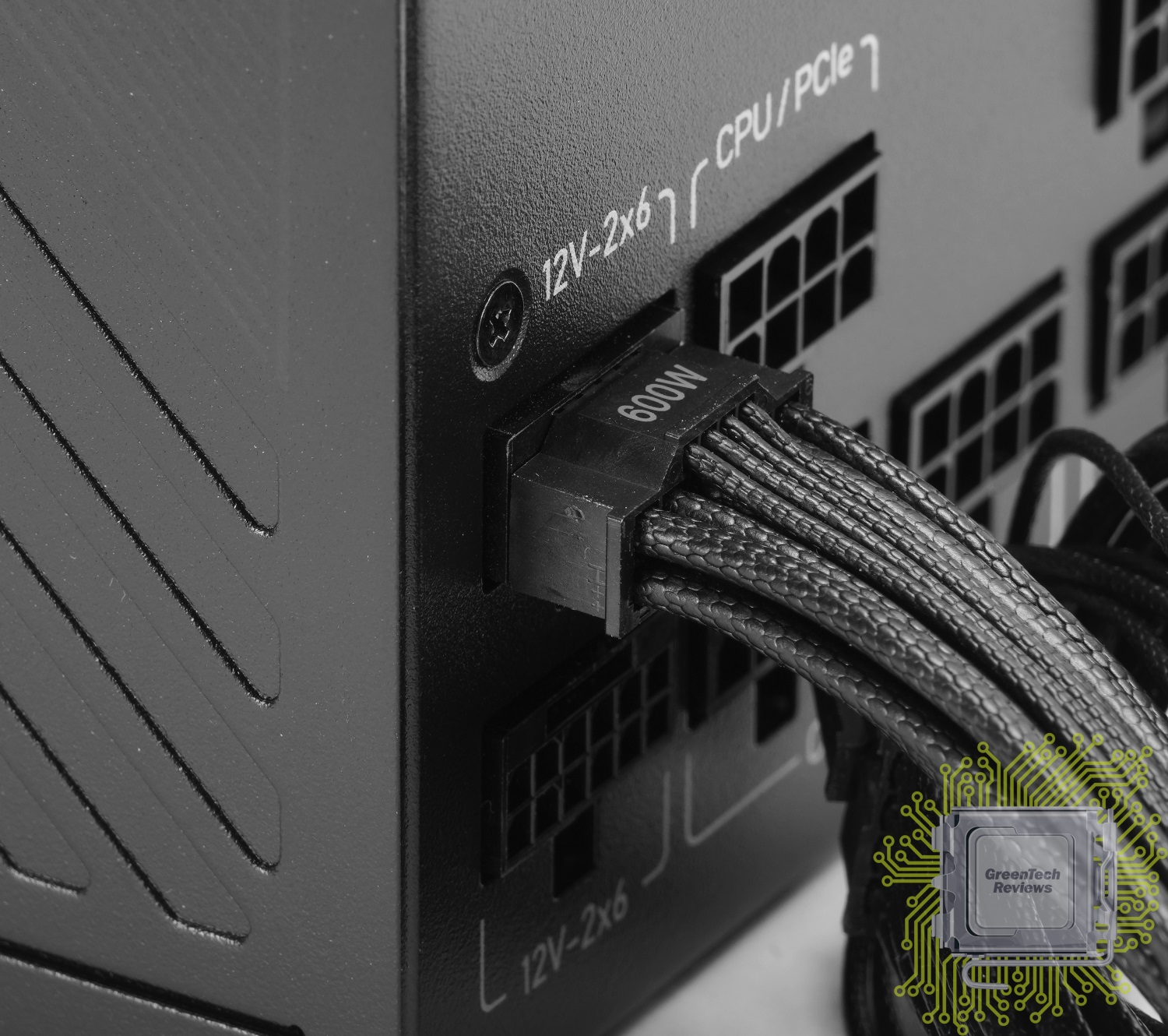

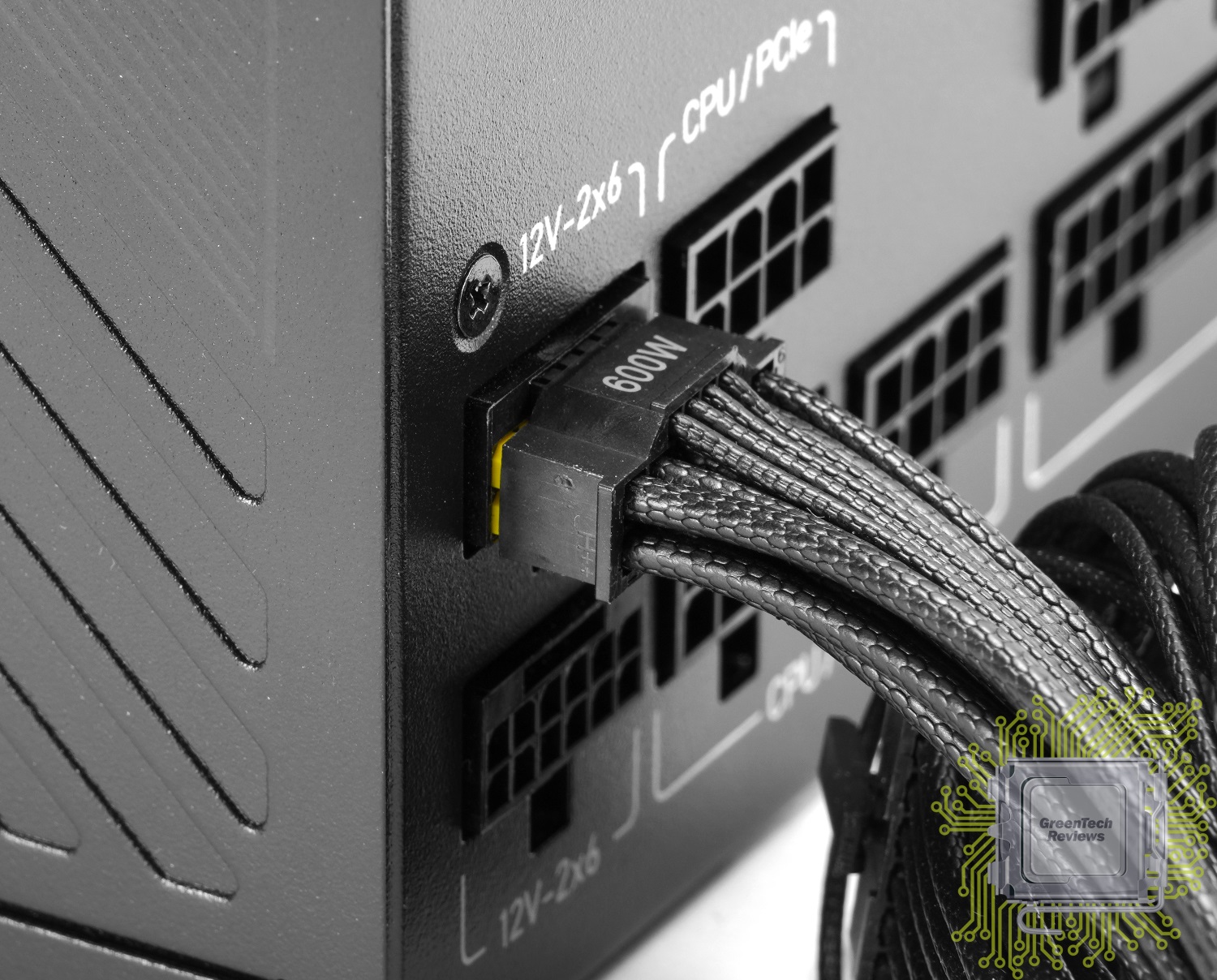

Кабели питания 12V-2×6 наделены жёлтыми штекерами не просто так. Это сделано специально, чтобы вы точно могли убедиться, что воткнули кабель до самого конца. Если даже немного не до конца, то это сразу будет видно благодаря жёлтой части.

И вот так — правильно:

Возможности нового разъёма описаны в стандарте PCIe CEM 5.1. Если кратко – он стал более надёжным благодаря изменению конструкции: разъём получил более длинные контакты питания и менее длинные контакты сигнальных линий, а также изменение сценария работы кабеля в соответствии со статусом контактов SENSE0 и SENSE1. Если кабель вставляется не до конца, то контакты SENSE0 и SENSE1 остаются открытыми – в таком случае видеокарта не имеет права получать питание, в то время как в случае с 12VHPWR в таком состоянии видеокарта могла получать до 150 Вт. Это далеко не все изменения между 12VHPWR и 12V-2×6, но ключевое для большинства пользователей мы озвучили. Сам кабель остался неизменным. Остался вопрос – а как понять поддерживает ли видеокарта именно 12V-2×6? Без разбора видеокарты в большинстве случаев это будет сложно – на самом разъёме питания видеокарты есть маркировка: H+ для 12VHPWR и H++ для 12V-2×6.

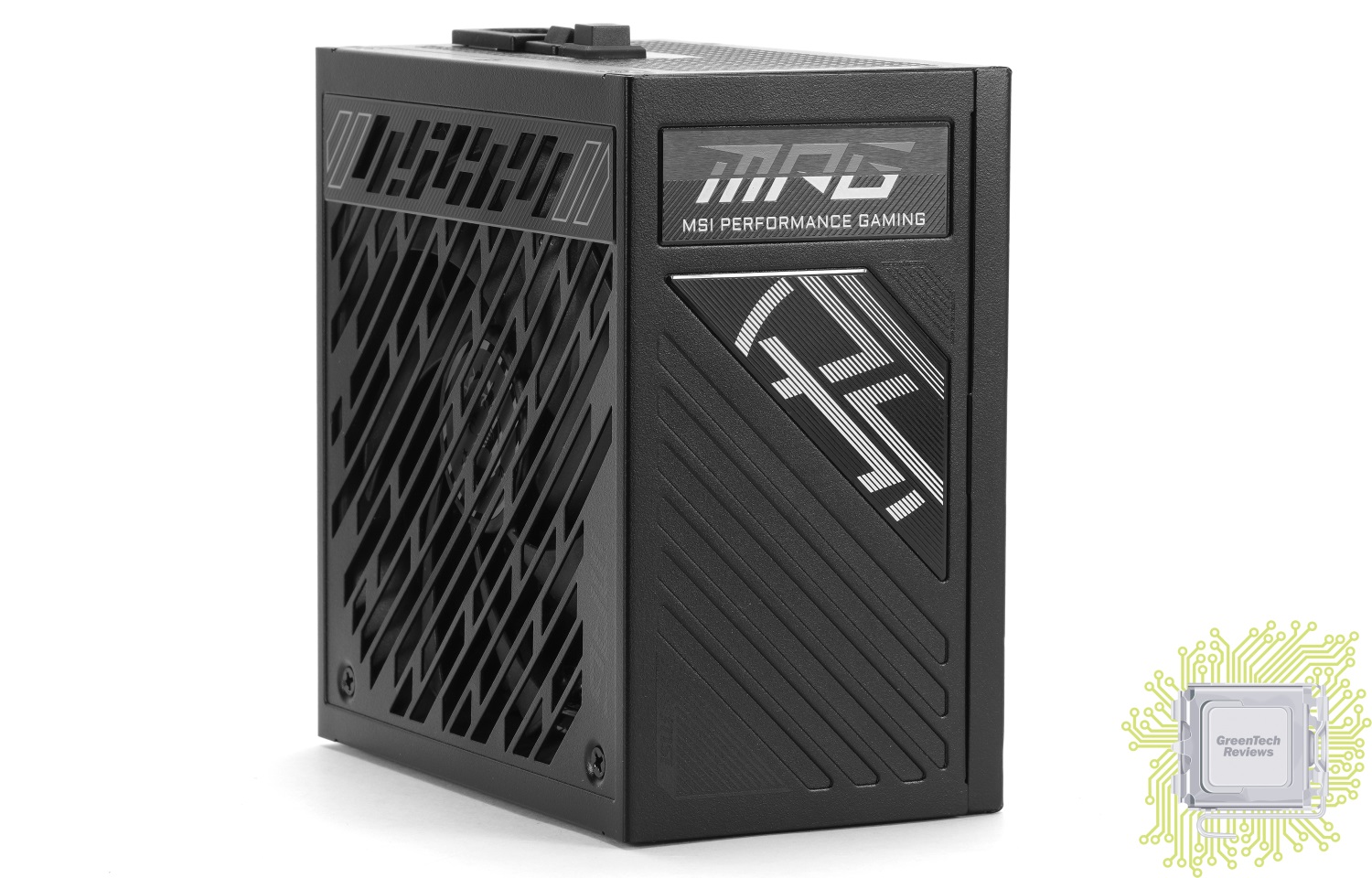

Дизайн боковых панелей выдержан в стиле MPG.

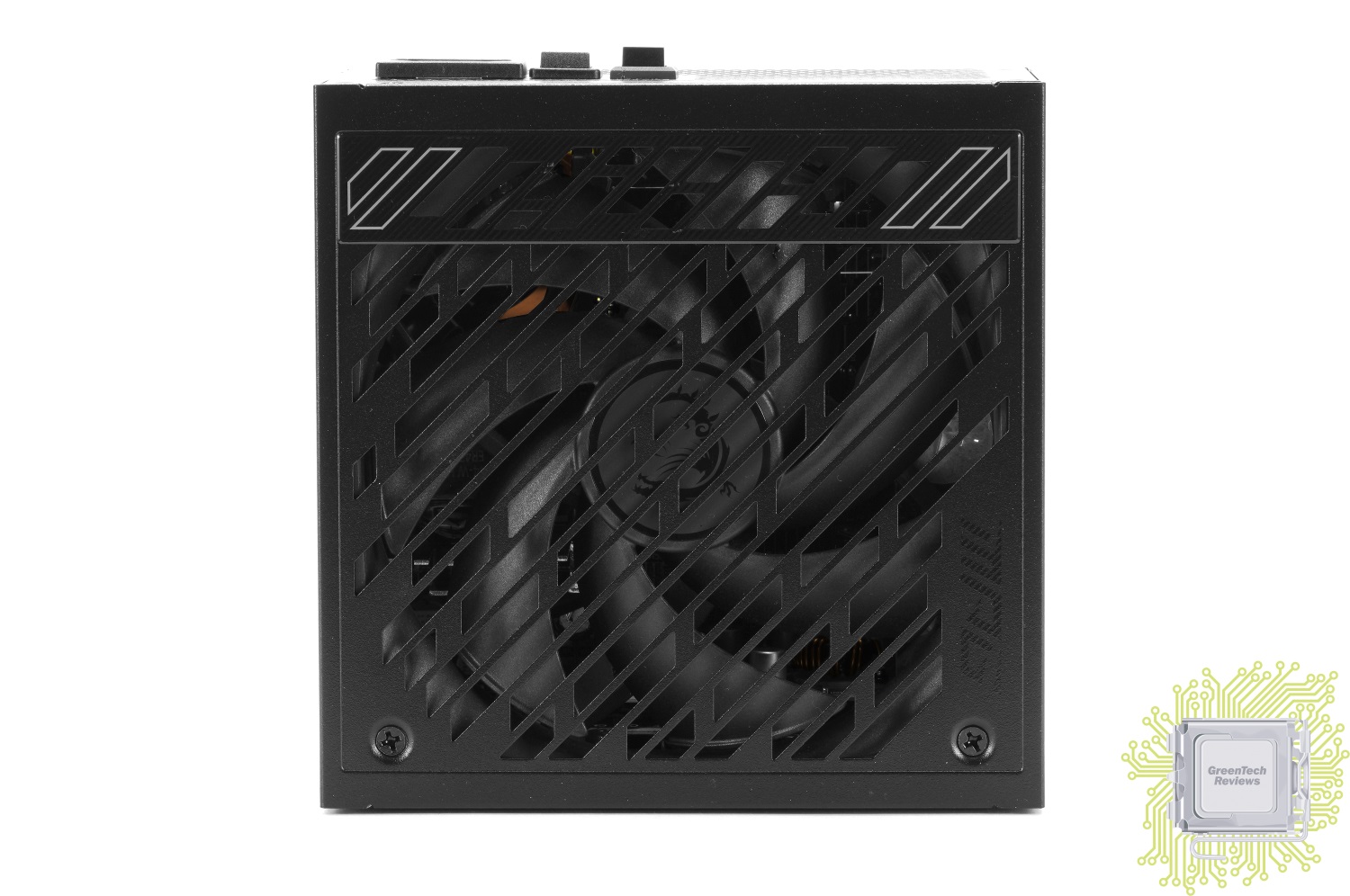

Решётка вентилятора, которая является частью корпуса блока питания, характерна большим количеством вентиляционных отверстий в форме параллелограммов и трапеций.

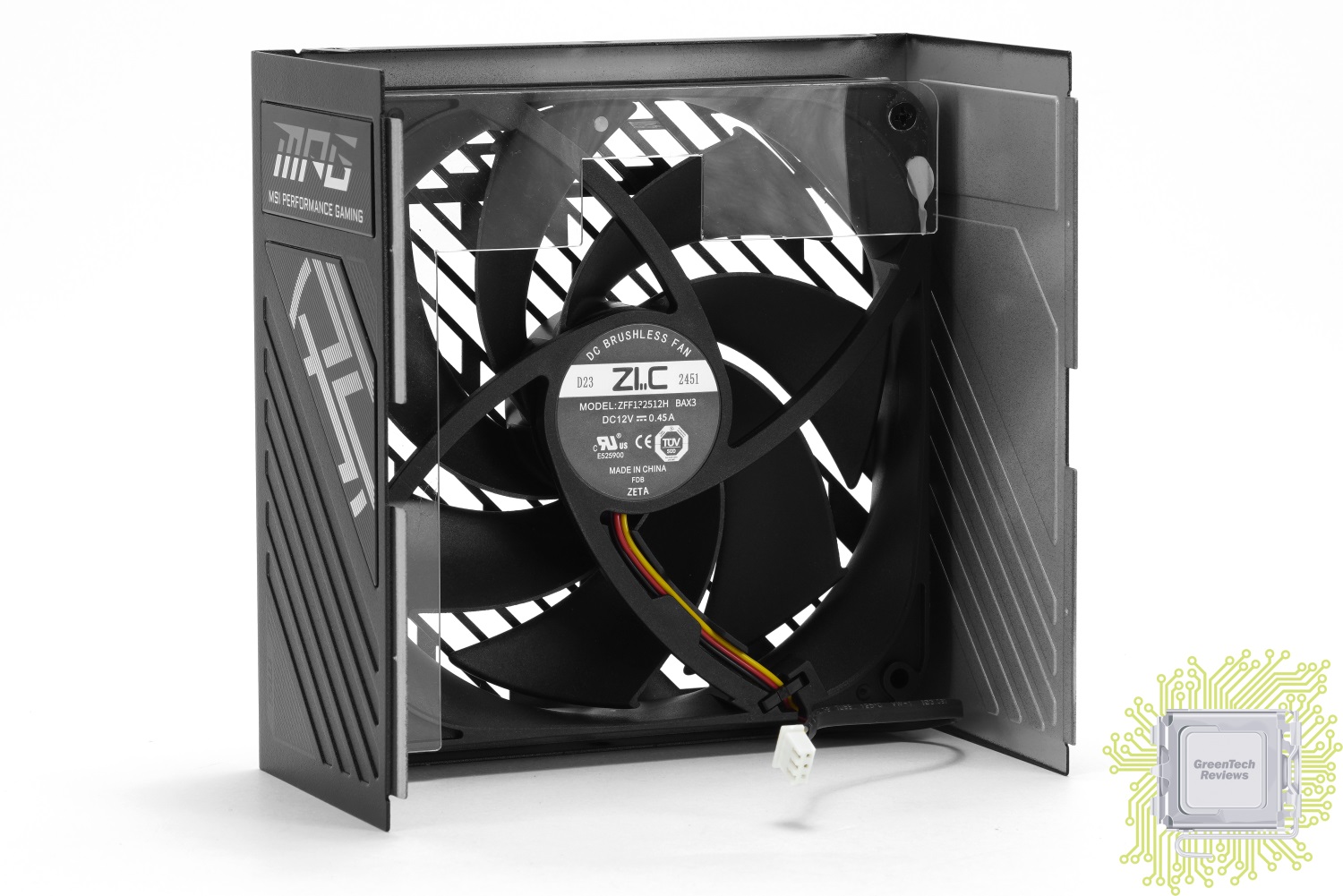

Охлаждением внутренних компонентов занимается 135 мм вентилятор ZFF132512H производства ZLC со скоростью работы до 2300 об/мин.

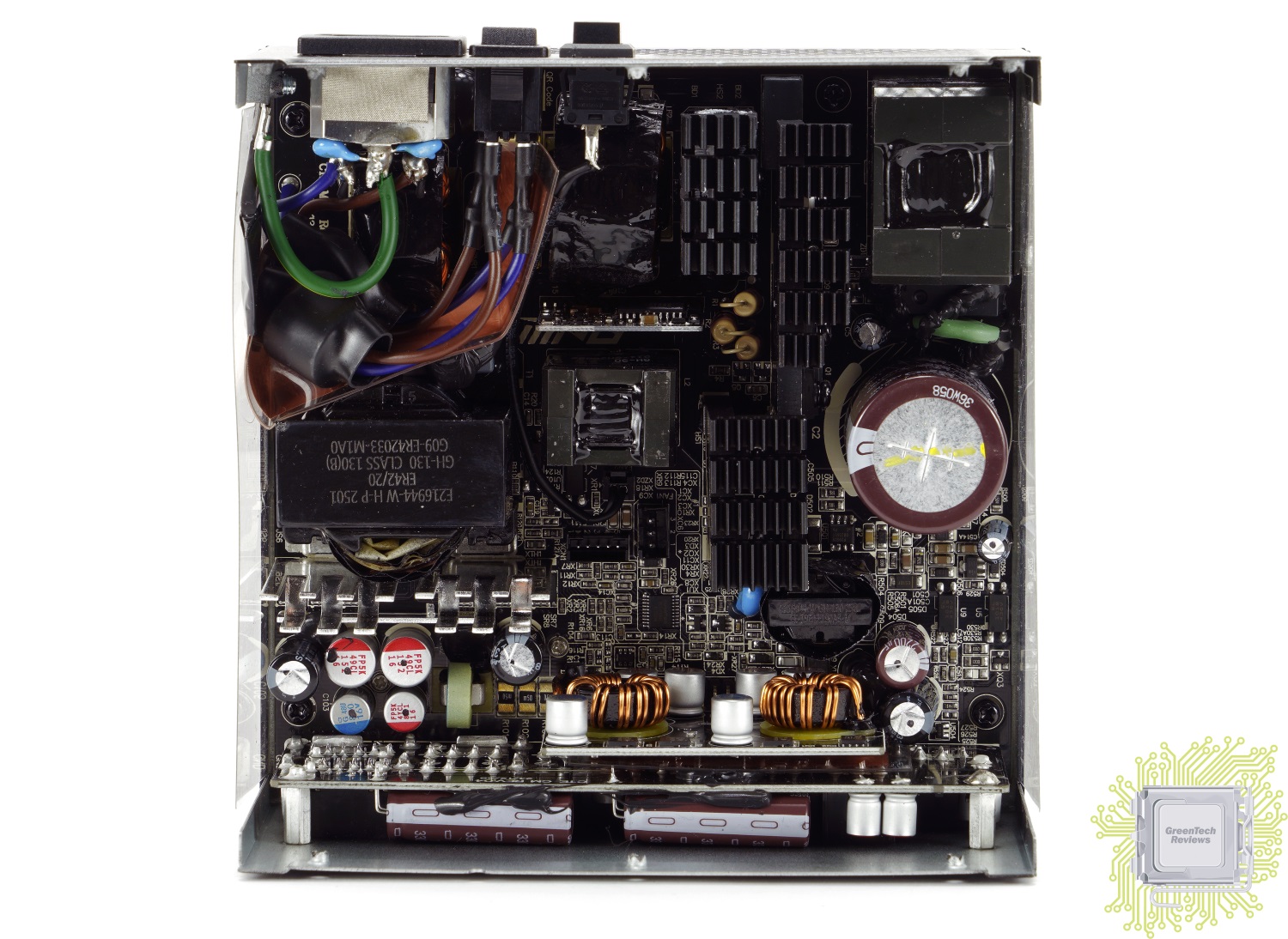

В основе блока находится платформа CTE производства CWT (Channel-Well Technologies).

EMI-фильтр и система защиты непосредственно самого блока питания в сумме включает в себя четыре Y-конденсаторов, два X-конденсатора, две дроссельные катушки, варистор, предохранитель, NTC термистор SCK207R0.

Выпрямляющий мост состоит из двух диодных мостов GBJ1506 (600 В, 15 A).

Модуль активной коррекции коэффициента мощности (APFC) включает в себя два транзистора Vishay SiHA105N60EF (600 В, 8 А), один диод Vishay VS-3C10ET07T-M3 (650 В, 10 А).

Высоковольтный конденсатор производства один — Rubycon 420 В, 820 мкФ.

Главный преобразователь основан на двух мосфетах STMicroelectronics STF33N60DM2 (650 В, 15,5 А).

APFC контроллер представлен микросхемой MPS HR1280.

Для выпрямления основной линии (+12 В) используются шесть мосфетов On Semiconductor NTMFS5C430N (40 В, 131 A).

Для 5 В и 3.3 В линий реализованы DC/DC-преобразователи — два UBIQ QM3054M6 (30 В, 61 A) и два UBIQ QN3107M6N (30 В, 70 A).

Микросхема On-Bright Electronics OB2365Tявляется источником дежурного напряжения.

Контроллер вентилятора — Nuvoton MS51FB9AE.



Тестирование

По стандарту 80 Plus Gold при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания должен составлять 88%, 92% и 88% соответственно (при 230 В сети). Тестируемый блок полностью соответствует стандарту. Тестирование по методике Cybenetics включает в себя куда больше показателей, некоторые из которых по допускам отличаются от 80 Plus, но всё равно рейтинг блока питания соответствует — Gold.

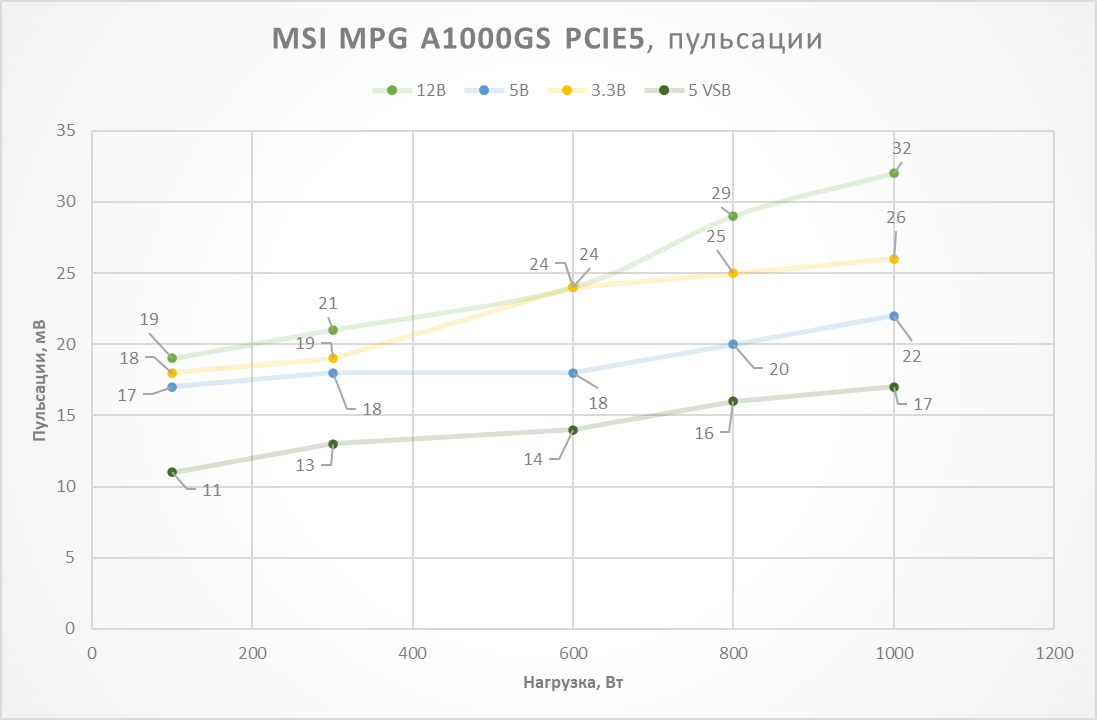

Были замерены пульсации по трём основным линиям при разной нагрузке. По стандарту по 12 В линии допустимы пульсации до 120 мВ, по линиям 5 В и 3.3 В – до 50 мВ. Результат хорош — немного блоков питания на рынке в этой ценовой категории, которые демонстрируют подобные цифры.

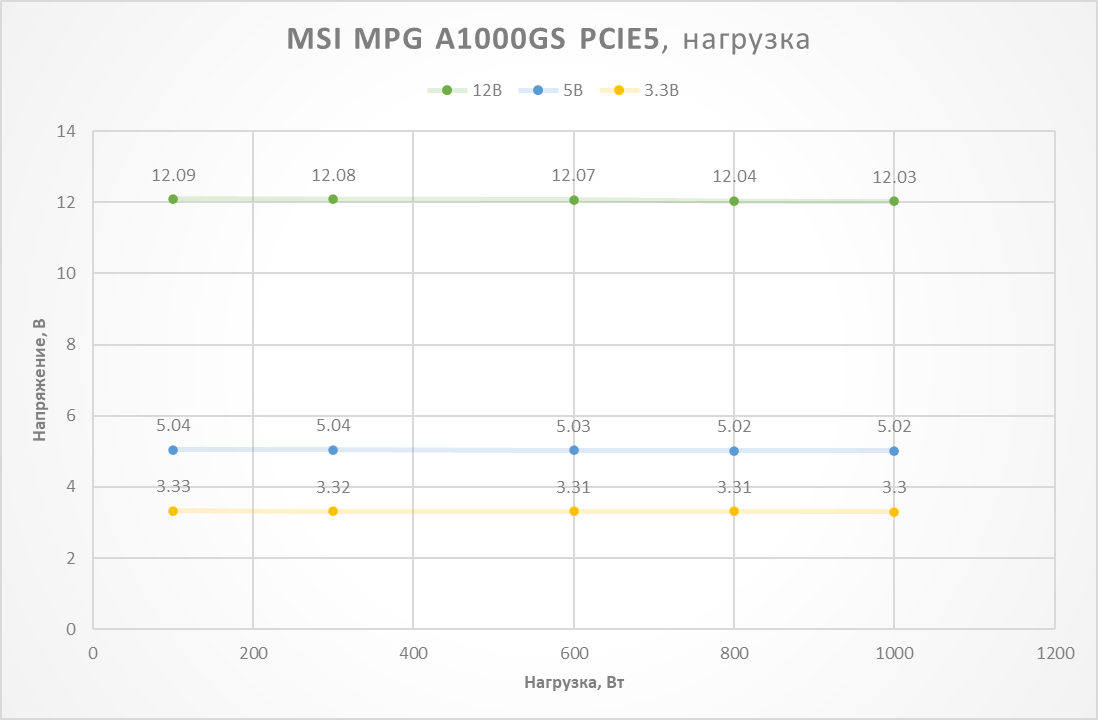

Напряжения по линиям при разной нагрузке. Здесь всё хорошо.

Были проведены и ещё два теста – на изменение напряжений по трём основным линиями.

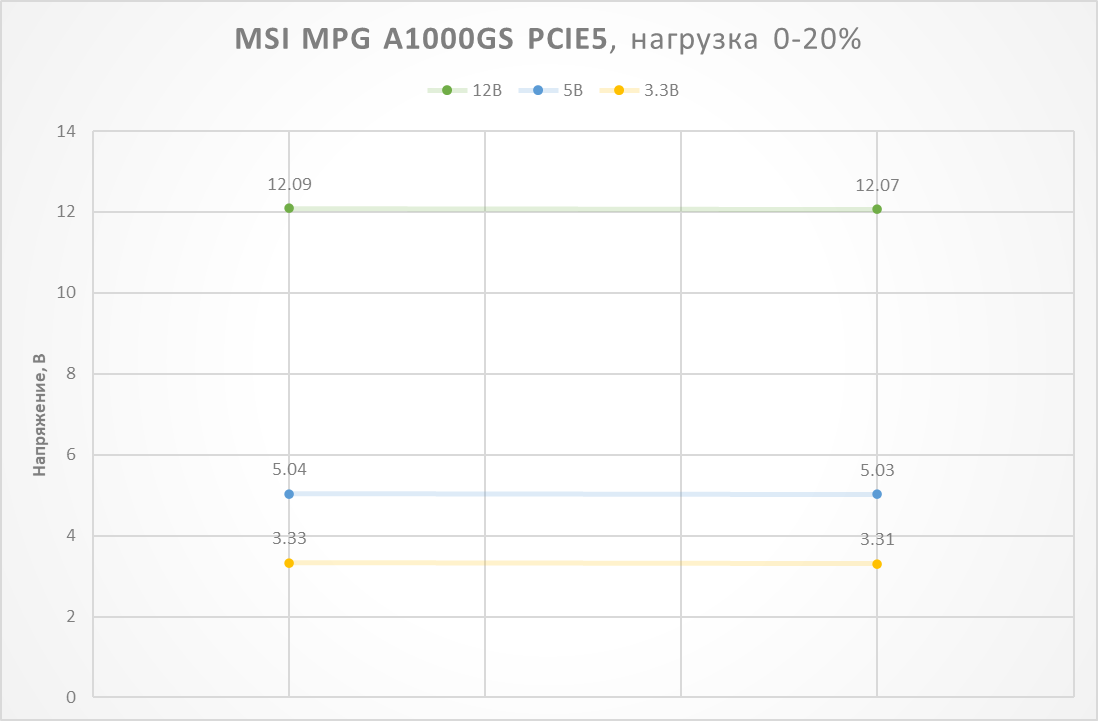

Подача 20% нагрузки:

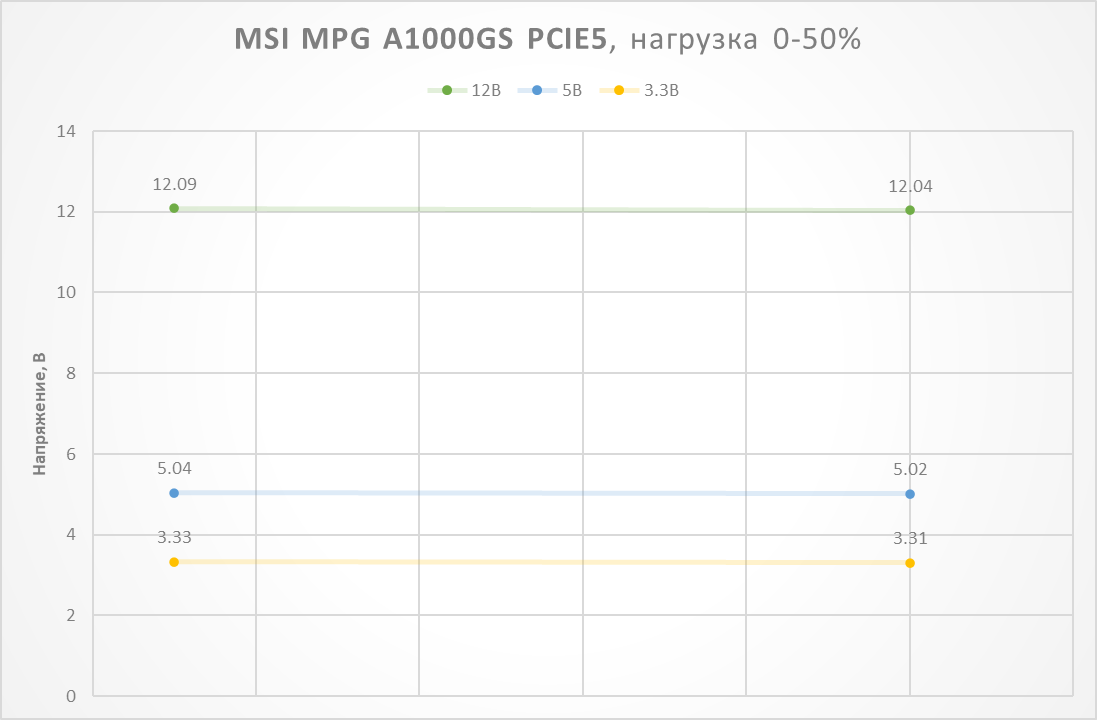

И сразу 50% нагрузки. С обоими тестами блок справился очень хорошо.



Достоинства и недостатки
Достоинства:
— отличная стабильность работы вне зависимости от нагрузок;
— качественная элементная база;
— наличие двух 16-контактных кабелей для питания соответствующих устройств;
— полностью бесшумная работа при нагрузке до 400 Вт;
— гибкие кабели, для некоторых реализованы держатели;
— строгий внешний вид без подсветки;
— относительно невысокая стоимость;

Недостатки:
— значимых не выявлено.


Заключение
Компания MSI уже не первый год присутствует на рынке блоков питания, поэтому наработок у неё в этой категории не меньше, чем в других. Блок питания MPG A1000GS PCIE5, обладающий мощностью 1000 Вт и превышающий по своим возможностям границы «золотой» сертификации без зазрения совести можно назвать отличным решением в своей ценовой категории для тех, кому требуется вариант подобной мощности, но с парой разъёмов питания 12V-2×6. Данная модель сочетает в себе высококачественную компонентную базу и богатый набор кабелей для подключения тех или иных устройств, а также характерна невысоким уровнем шума вне зависимости от нагрузки. Вентилятор слабо слышно при полной нагрузке, а в режиме Zero Fan он и не включается, если нагрузка на блок питания не превышает 40%. Определённо важно следующее — этот блок питания обладает высочайшей стабильностью и отменным КПД. Ко всему прочему, если вы не сторонник всяких RGB светодиодов и подобного моддинга системы, то строгий и современный внешний вид MSI MPG A1000GS PCIE5 определённо станет отличным выбором.
