Обзор материнской платы ASUS ROG MAXIMUS Z790 FORMULA

Материнские платы FORMULA от ASUS ROG семейства MAXIMUS разработаны для геймеров и энтузиастов, которым важна максимальная стабильность их системы при любом сценарии использования, включая полную загрузку разогнанных процессоров Core i9. Ключевым отличием плат FORMULA является предустановленный водоблок на подсистеме питания, который может служить и обычным радиатором — фактически, это комбинированное решение. Модель, основанная на наборе логики Intel Z790, получила заметные изменения в электрическом дизайне и по комплекту поставки по сравнению с предшественницей на базе Z690, хотя, по идее, можно было обойтись минорными изменениями. Отличия касаются абсолютно всех аспектов платы, разве что цветовая схема осталась прежней. Особо выделим то, что на третьей странице мы подробно рассмотрим плату при помощи тепловизора и ответим на вопрос — а действительно ли водоблок так необходим? А если необходим, то насколько он эффективен?


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


Поставляется ASUS ROG MAXIMUS Z790 FORMULA в коробке с дизайном некоторых новых моделей — в бело-серых цветах. На фронтальной стороне можно увидеть название платы, некоторые логотипы Intel и Microsoft, а также схематичное изображение платы.

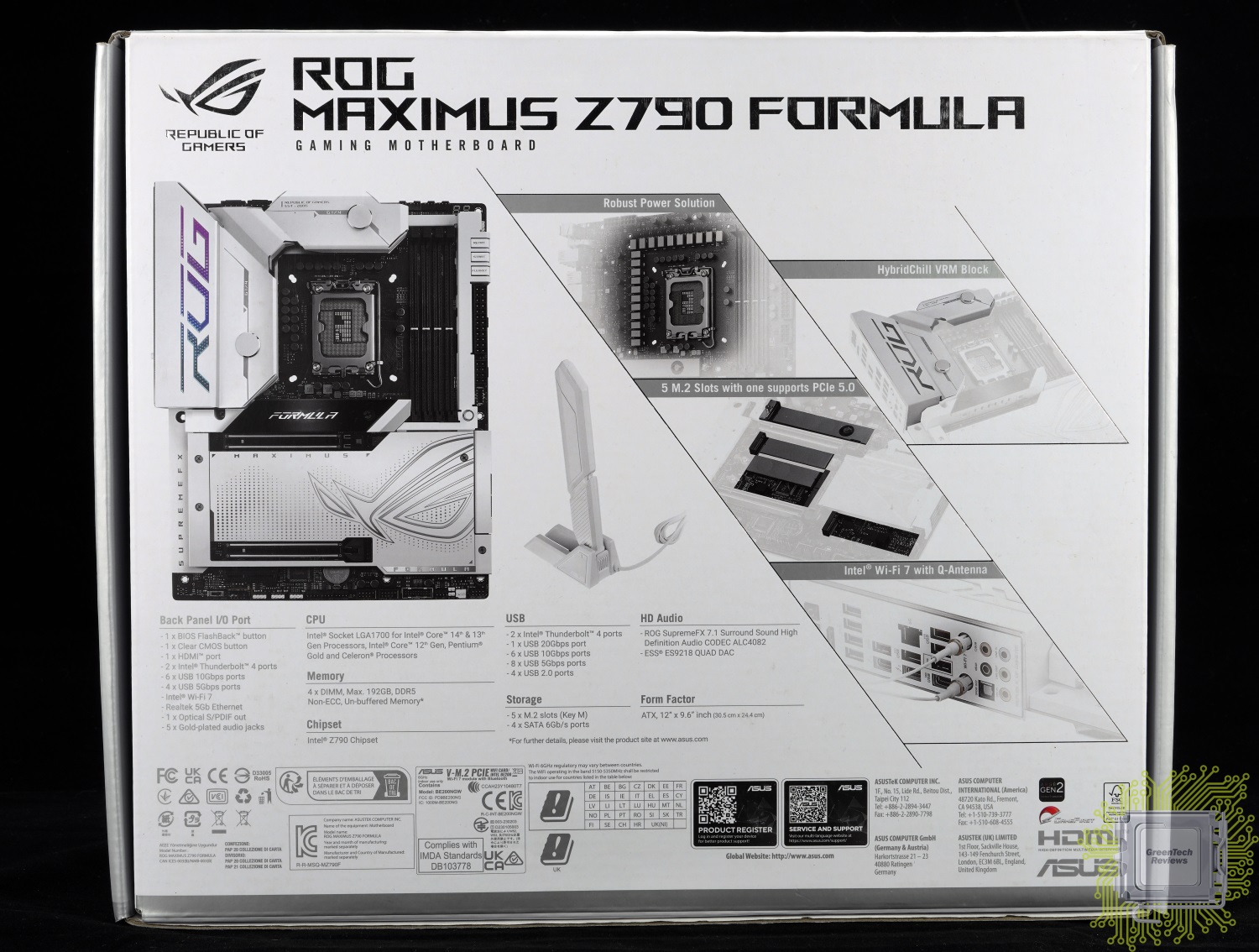

На обратной стороне коробки производитель разместил изображения материнской платы, где также указал её характеристики и некоторые особенности. В нашем распоряжении:
— эксклюзивные интеллектуальные технологии разгона, охлаждения, сетевого подключения и двухстороннего шумоподавления;
— мощная система питания: 20+1 силовой модуль (105 А каждый), разъемы питания ProCool II, сплавные дроссели Microfine, металлические конденсаторы;
— оптимизированное охлаждение: большие радиаторы системы питания, ватерблок HybridChill, термопрокладки с высокой теплопроводностью, два радиатора M.2 с двумя усилительными пластинами, разъемы для подключения СЖО;
— скоростное сетевое подключение: встроенный беспроводной модуль Wi-Fi 7, порт 5G Ethernet (контроллер Realtek, с электрозащитой LANGuard);
— передовые интерфейсы: PCIe 5.0, слот M.2 PCIe 5.0, фронтальный порт USB 3.2 Gen2x2, два порта Thunderbolt 4 (USB-C);
— великолепный звук: аудиокодек ROG SupremeFX ALC4082 и цифроаналоговый преобразователь ESS ES9018Q2C;
— персонализация: 2-дюймовый OLED-дисплей LiveDash, встроенная подсветка Aura и разъемы для подключения внешней, технология синхронизации Aura Sync
— для энтузиастов: предустановленная корпусная заглушка, кнопка Q-Release, защелки Q-Latch для слотов M.2, удобное обновление прошивки (BIOS FlashBack), диагностический индикатор Q-Code, перепрограммируемая кнопка перезагрузки (FlexKey), Q-Connector, технология SafeSlot, кронштейн для вентилятора;
— дополнительное программное обеспечение: 1-годичная подписка на AIDA64 Extreme и встроенная в интерфейс UEFI BIOS утилита MemTest86.

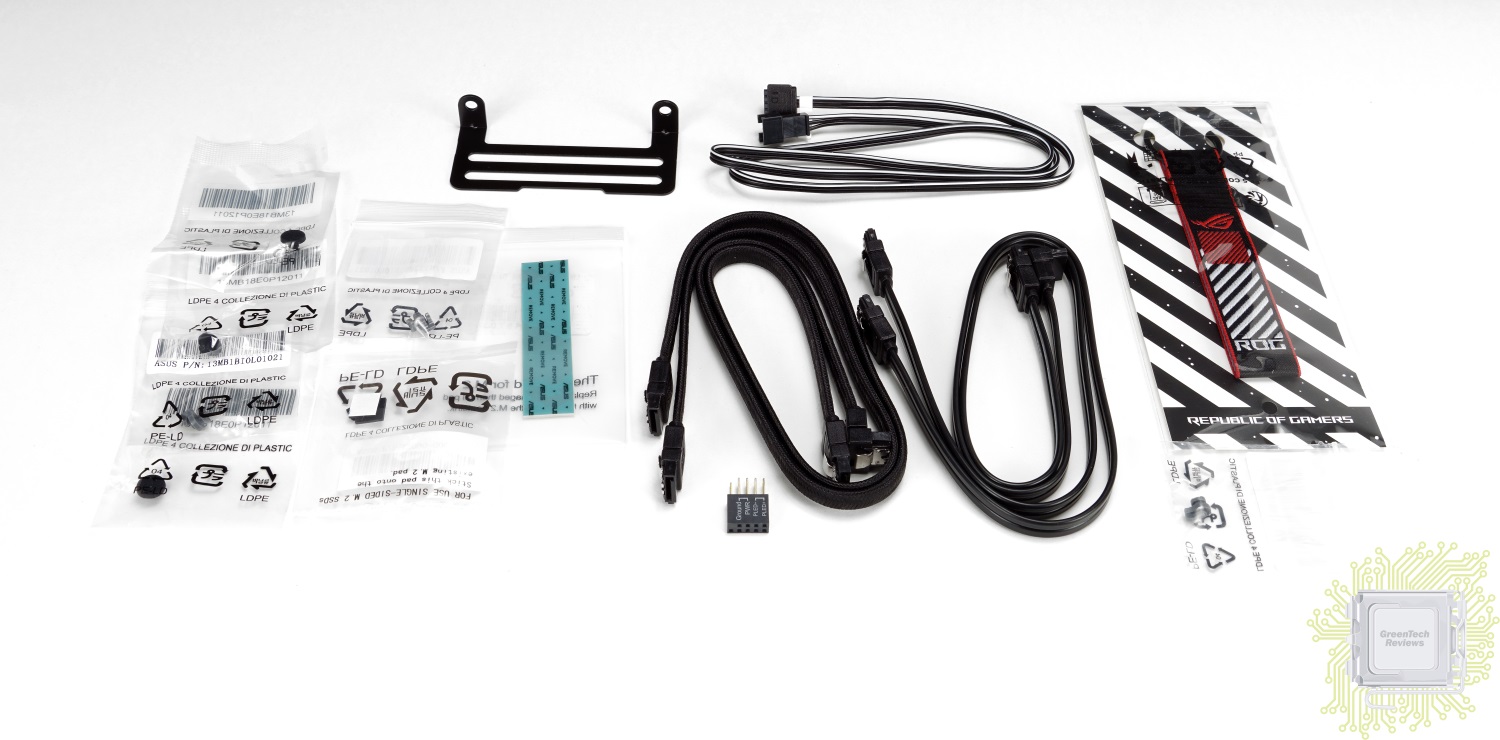

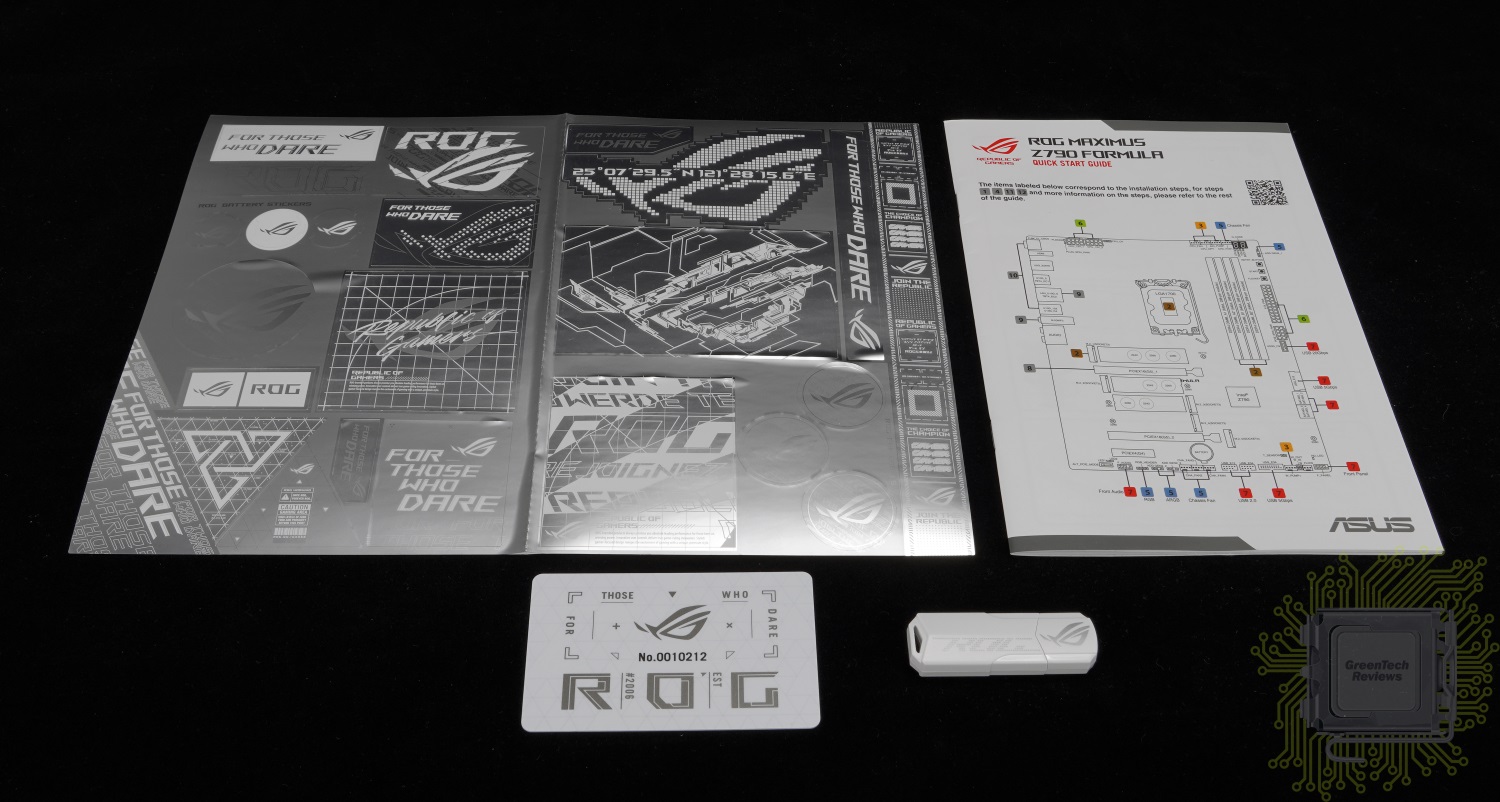

Комплект поставки не очень большой, в него входят:
— обновлённое руководство пользователя;
— набор фирменных наклеек;
— карточка ROG;
— флешка с драйверами;

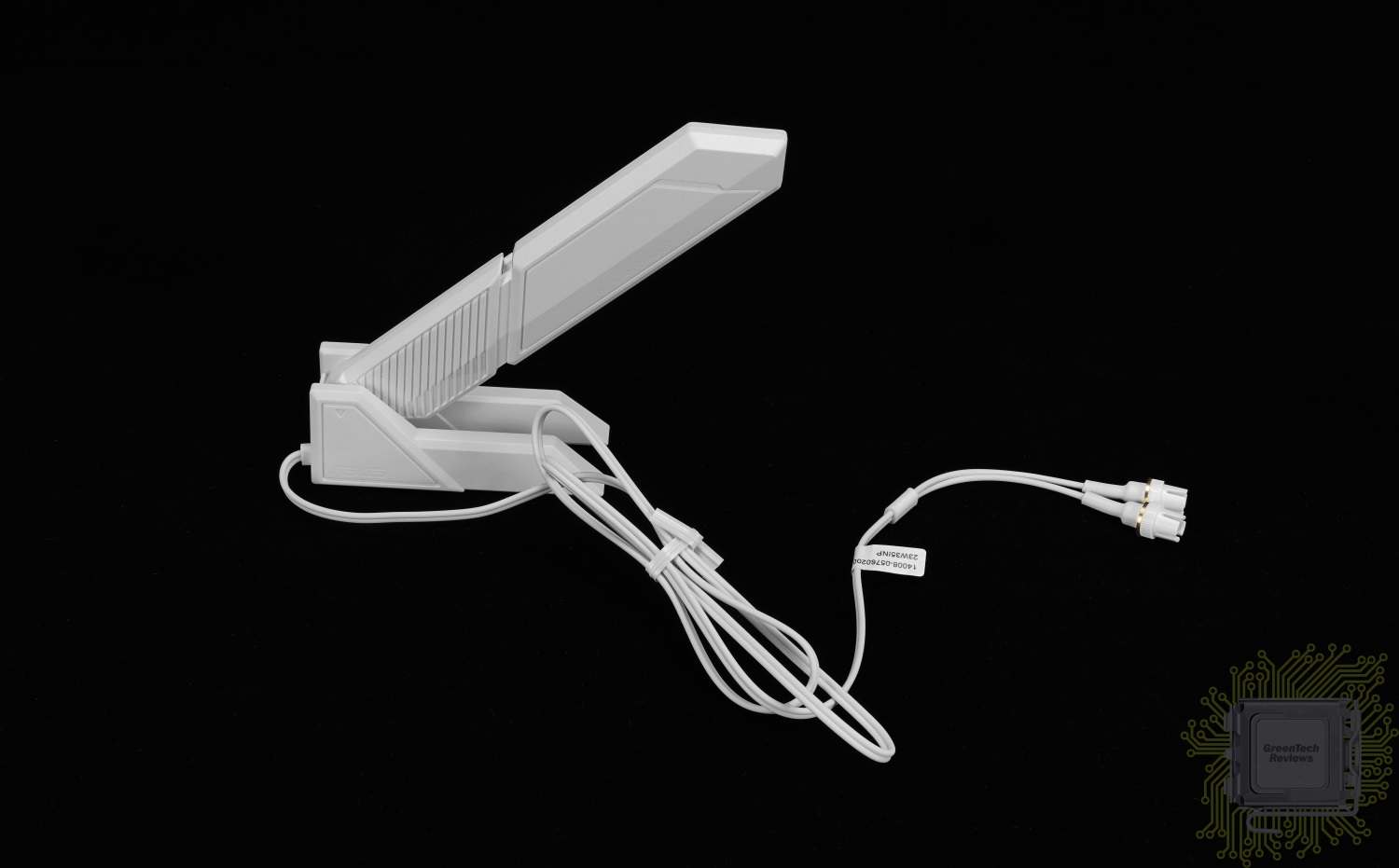

— внешняя антенна для предустановленного Intel Wi-Fi 7 модуля;

— тканевый логотип-брелок;
— четыре SATA кабеля;
— переходник для RGB устройства;
— дополнительная термопрокладка для M.2;
— кронштейн для вентилятора;
— набор фиксаторов и прокладок для M.2.

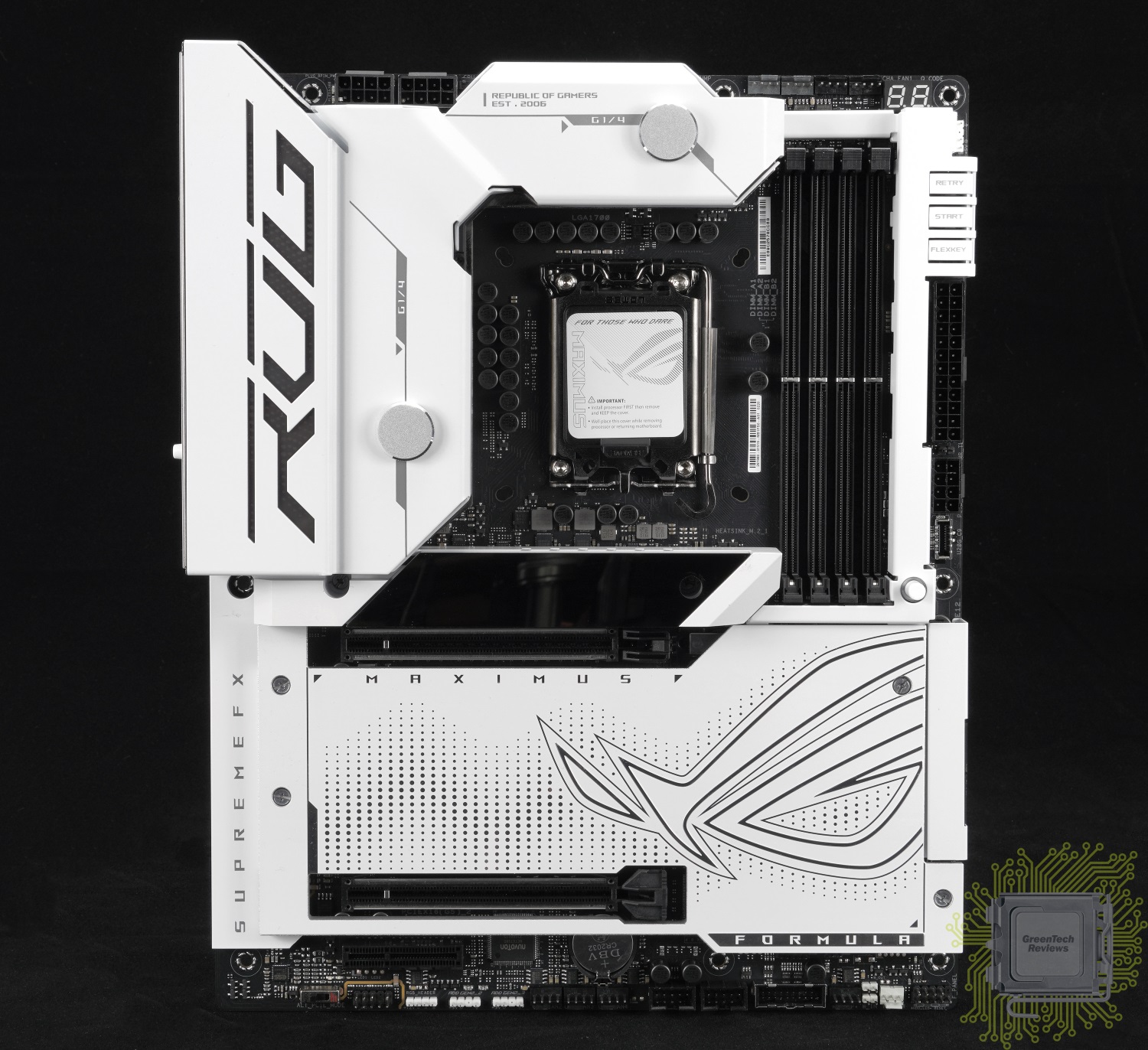

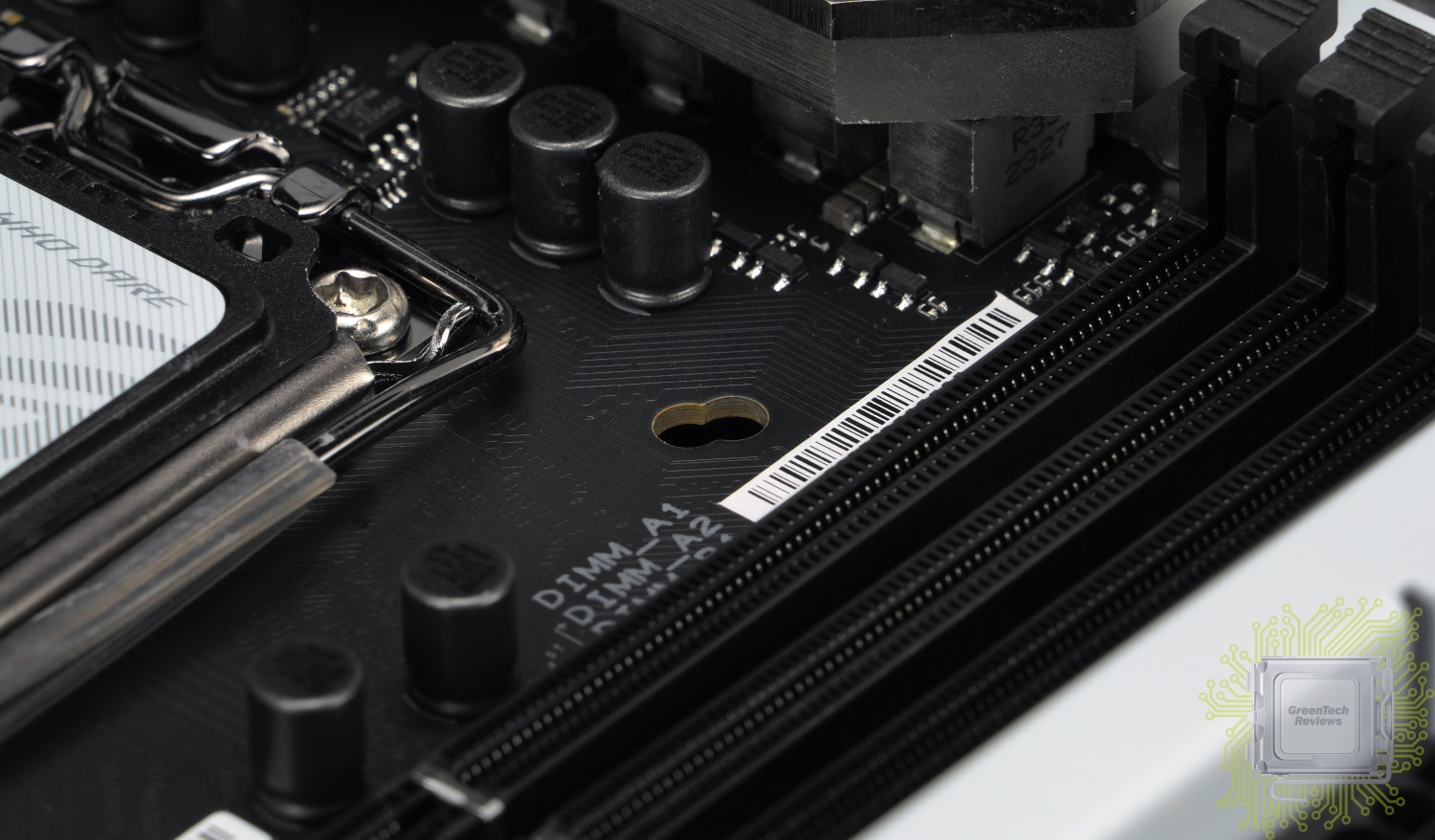

Дизайн новинки почти не отличается от предыдущей модели по цветовому оформлению, но в электрическом плане платы достаточно сильно разнятся. Данная модель доступна только в белом цвете оформления (печатная плата чёрная), а от зеркальных панелей производитель решил отказаться практически полностью — осталась только одна, закрывающая OLED дисплей. Все панели, которые вы видите на фото ниже, выполнены из металла, а не из пластика.

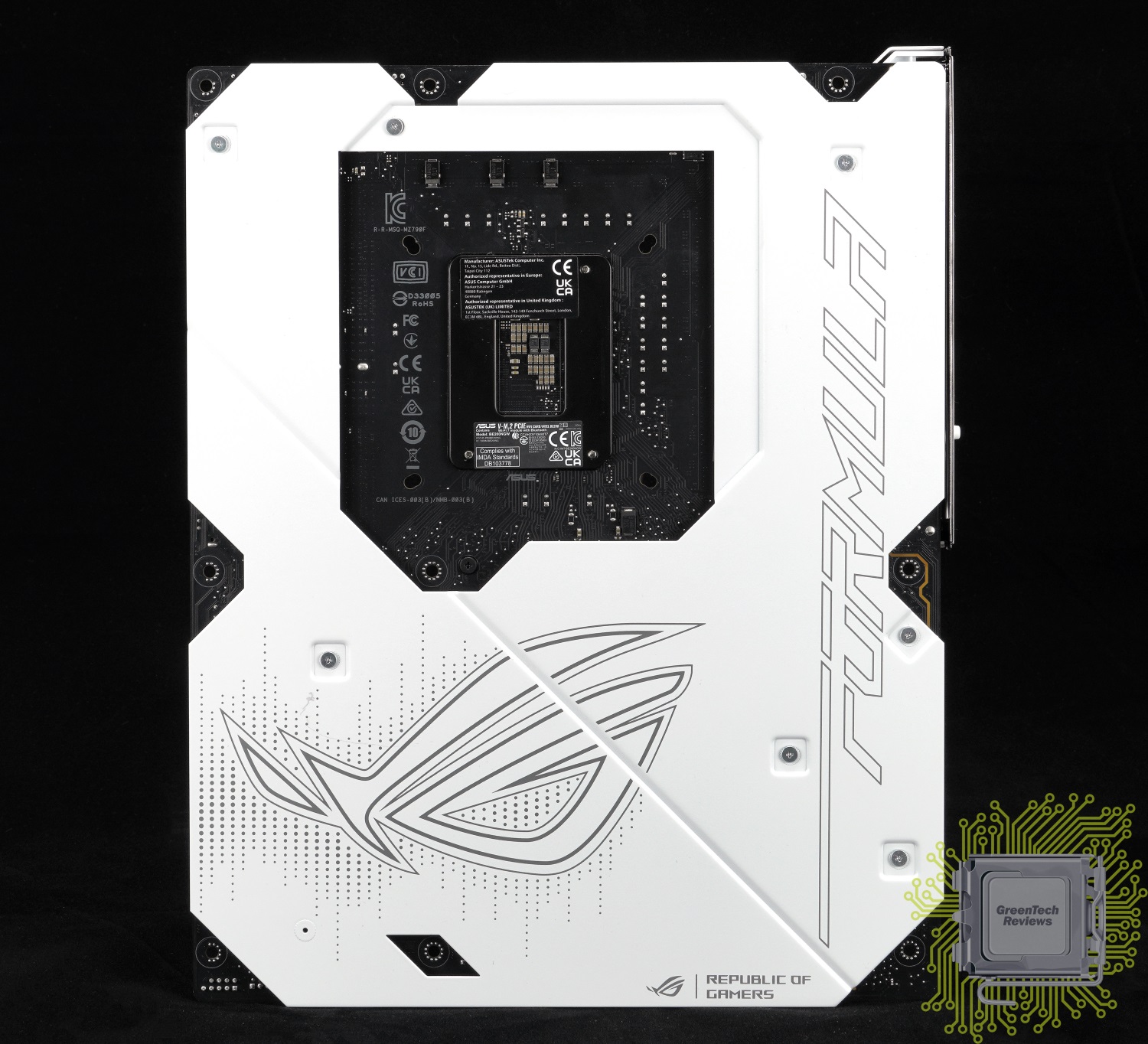

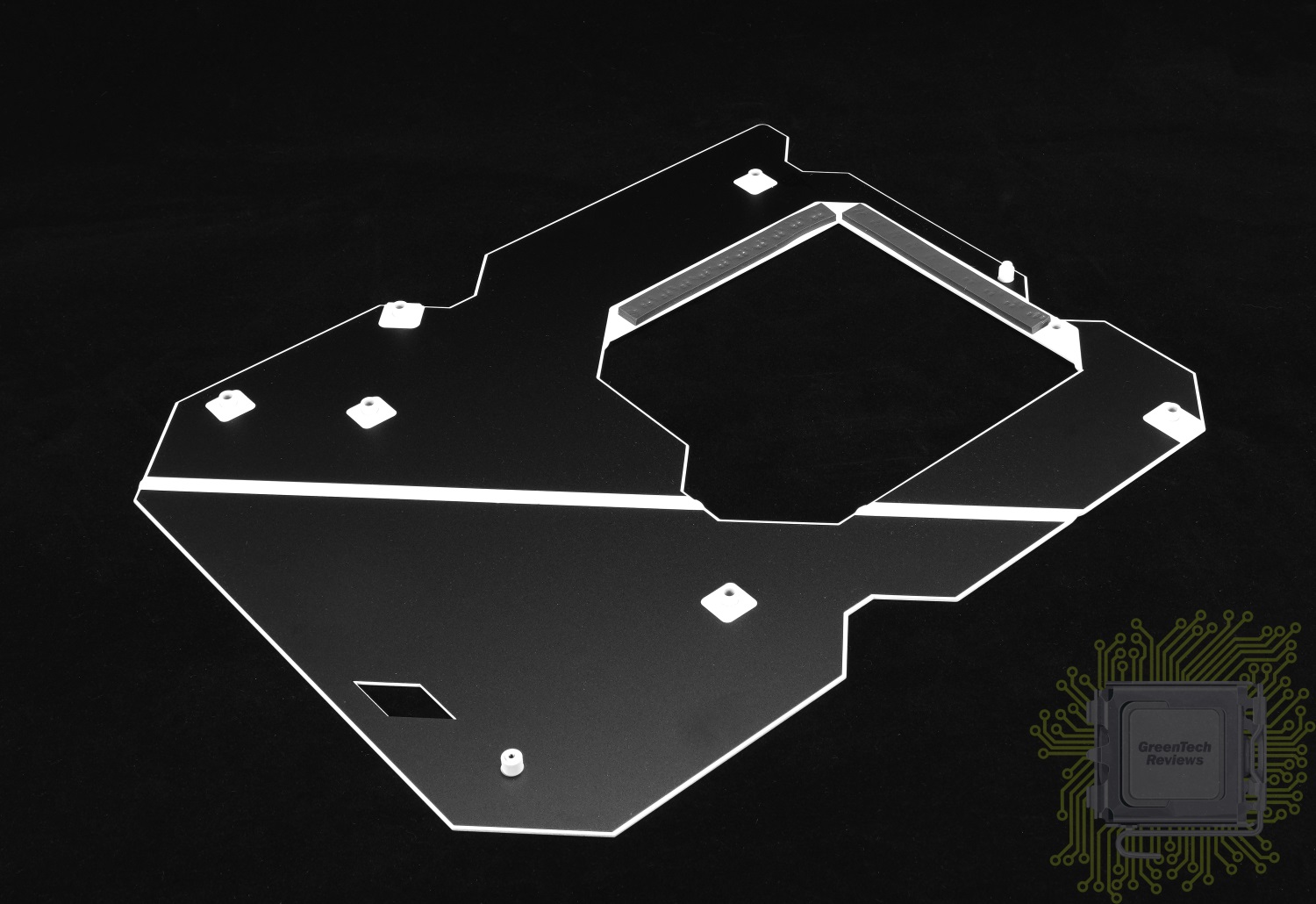

Почти всю обратную сторону платы закрывает массивная металлическая пластина, которая окрашена в белый цвет и играет не только роль усилителя конструкции, но и компонента системы охлаждения.

Одной из ключевых особенностей плат ASUS (многих серий на базе чипсетов Intel) является наличие отверстий для крепления систем охлаждения, совместимых не только с LGA1851/LGA1700, но и с LGA1200/115x. Но нужно быть внимательным — высота нового процессора отличается от предшествующего, поэтому не все системы охлаждения могут быть установлены с должным уровнем прижима.

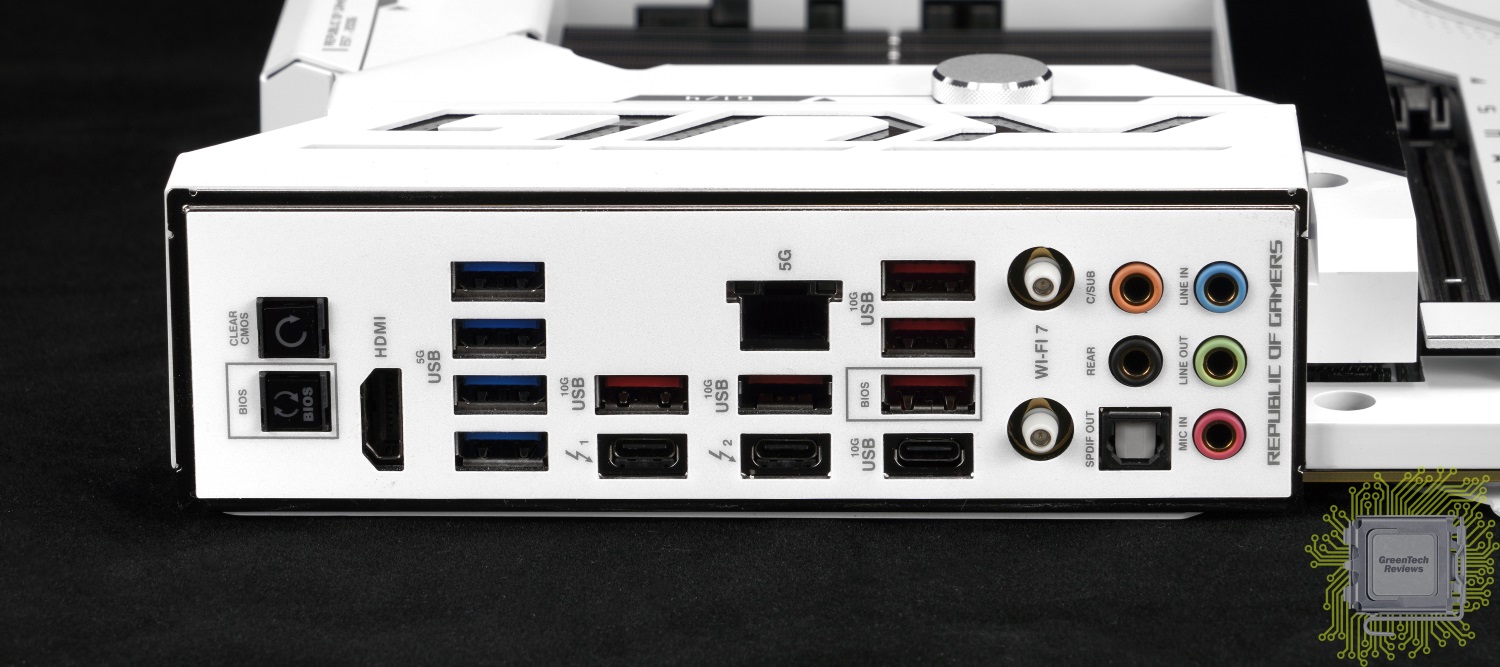

На панели ввода/вывода нам доступны:
— кнопка BIOS Flashback;
— кнопка сброса настроек CMOS;
— HDMI видео выход (2.1, до 4K при 60 Гц);
— два порта Thunderbolt 4 (Type-C);
— порт Type-C Gen2 (10 Гбит/с);
— четыре порта USB 3.2 Gen 1 (Type-A, 5 Гбит/с);
— пять портов USB 3.2 Gen 2 (Type-A, 10 Гбит/с);
— сетевой порт RJ-45 (Realtek, 5 Гбит/с);
— коннекторы для подключения внешней антенны Wi-Fi 7;
— пять аудио разъёмов 3.5 мм;
— оптический выход S/PDIF.

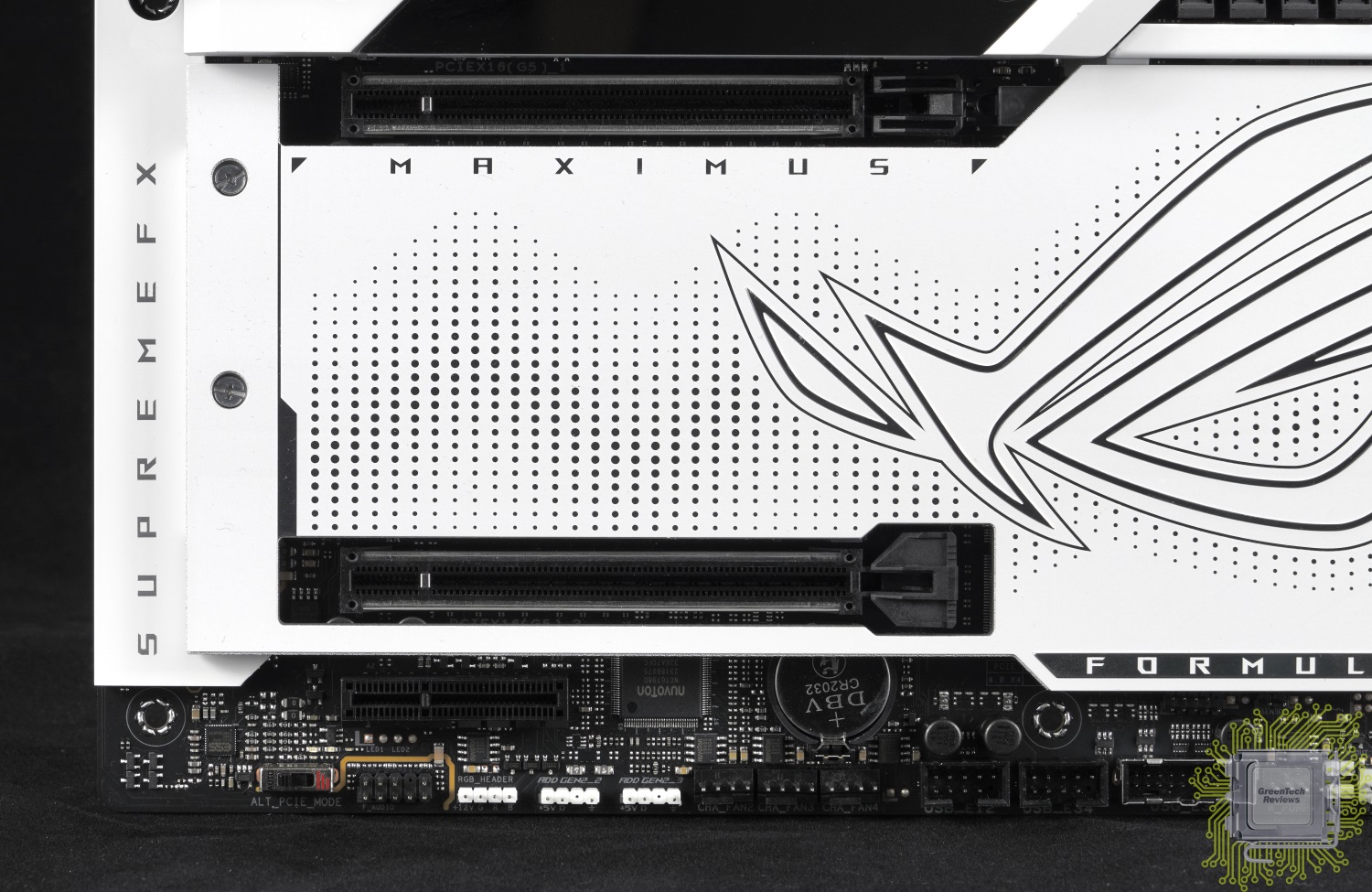

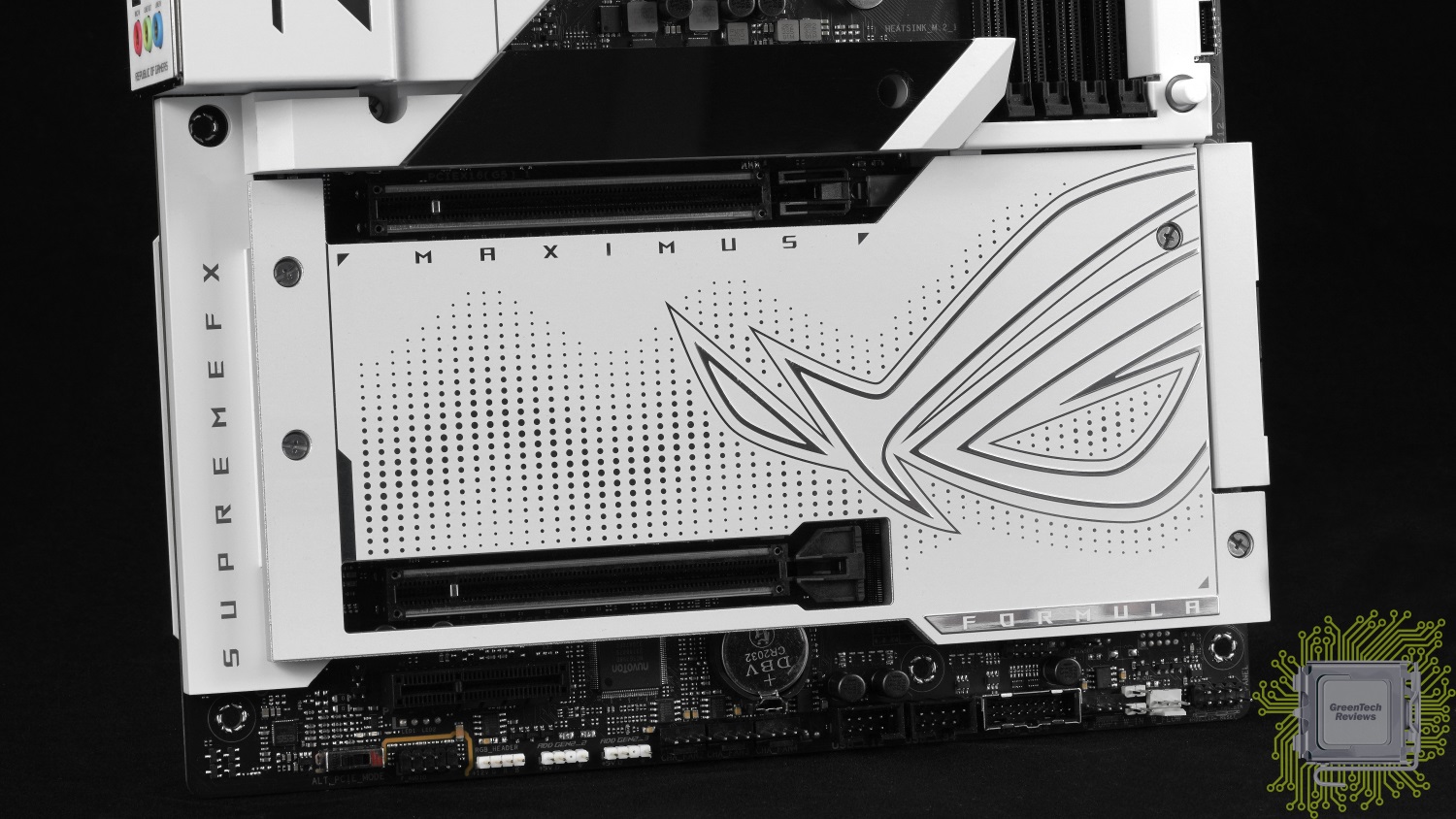

Для установки видеокарт и плат расширения нам доступны:
— два PCIe 5.0 x16 слота (от процессора; работают в режиме х16+0 или х8+х8);
— один PCIe 4.0 x16 слот (от чипсета, максимальный режим работы х4).

M.2_1 делит линии с PCIEX16(G5)_2 и PCIEX16(G5)_1. Если в M.2_1 установить SSD, то PCIEX16(G5)_2 будет отключён, а PCIEX16(G5)_1 будет работать в режиме x8.

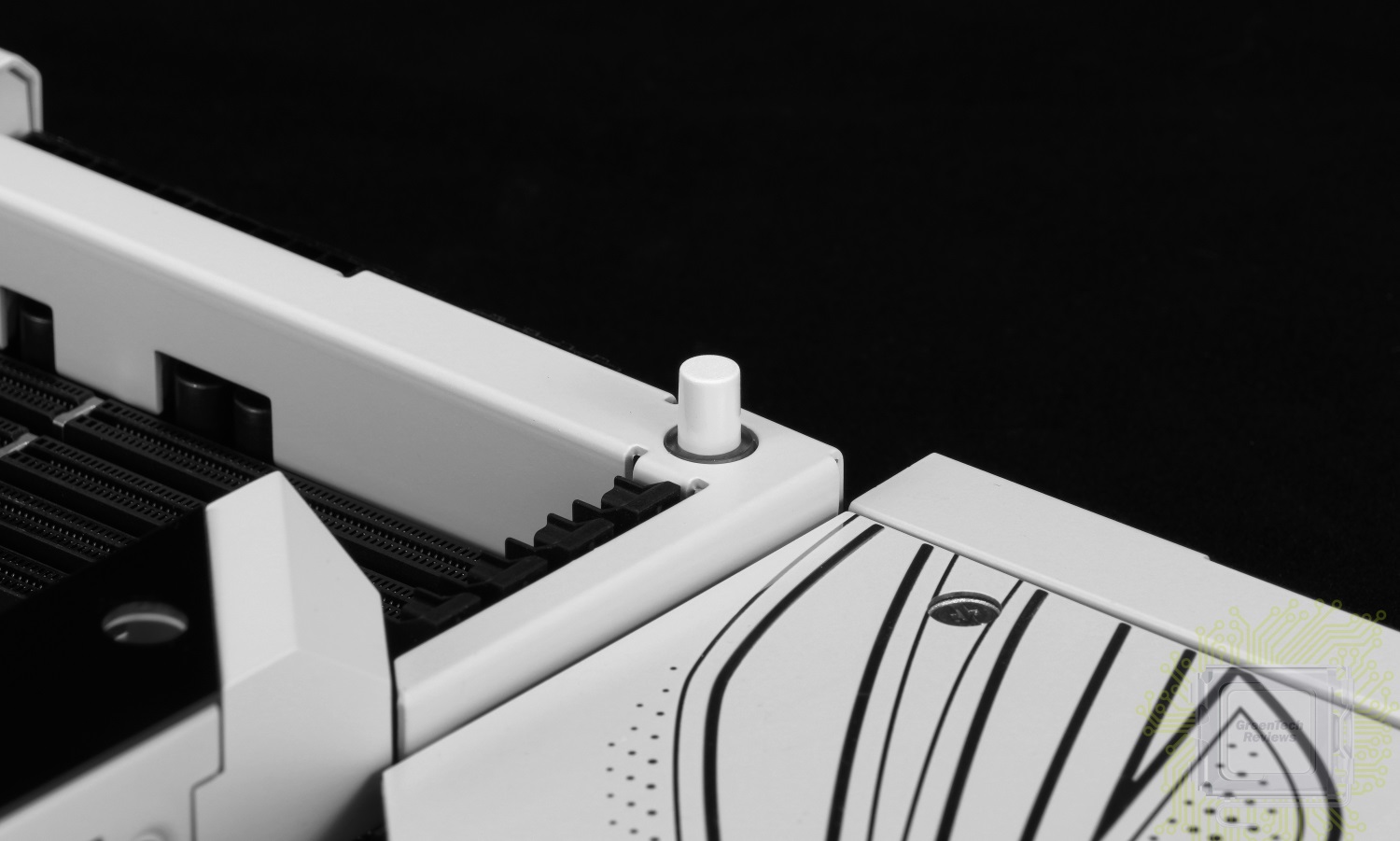

В правой части платы неподалёку от основного PCIe слота расположена кнопка, нажатие которой опускает защёлку видеокарты, чтобы вы могли беспрепятственно её изъять. Кнопка соединена с защёлкой стальным тросиком.

Аудиосистема основана на кодеке Realtek ALC4082 и дополнена усилителем ESS SABRE9018Q2C.

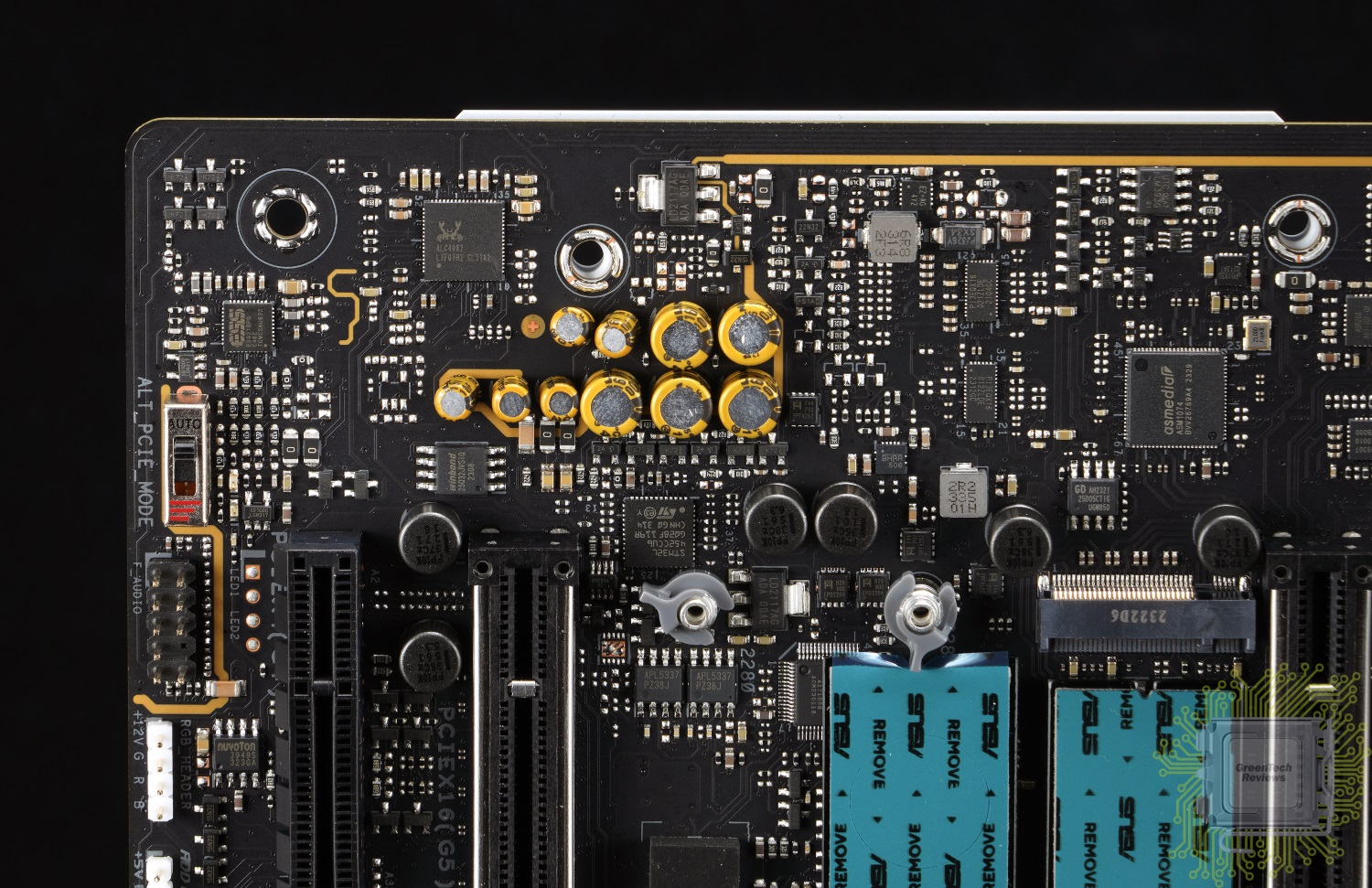

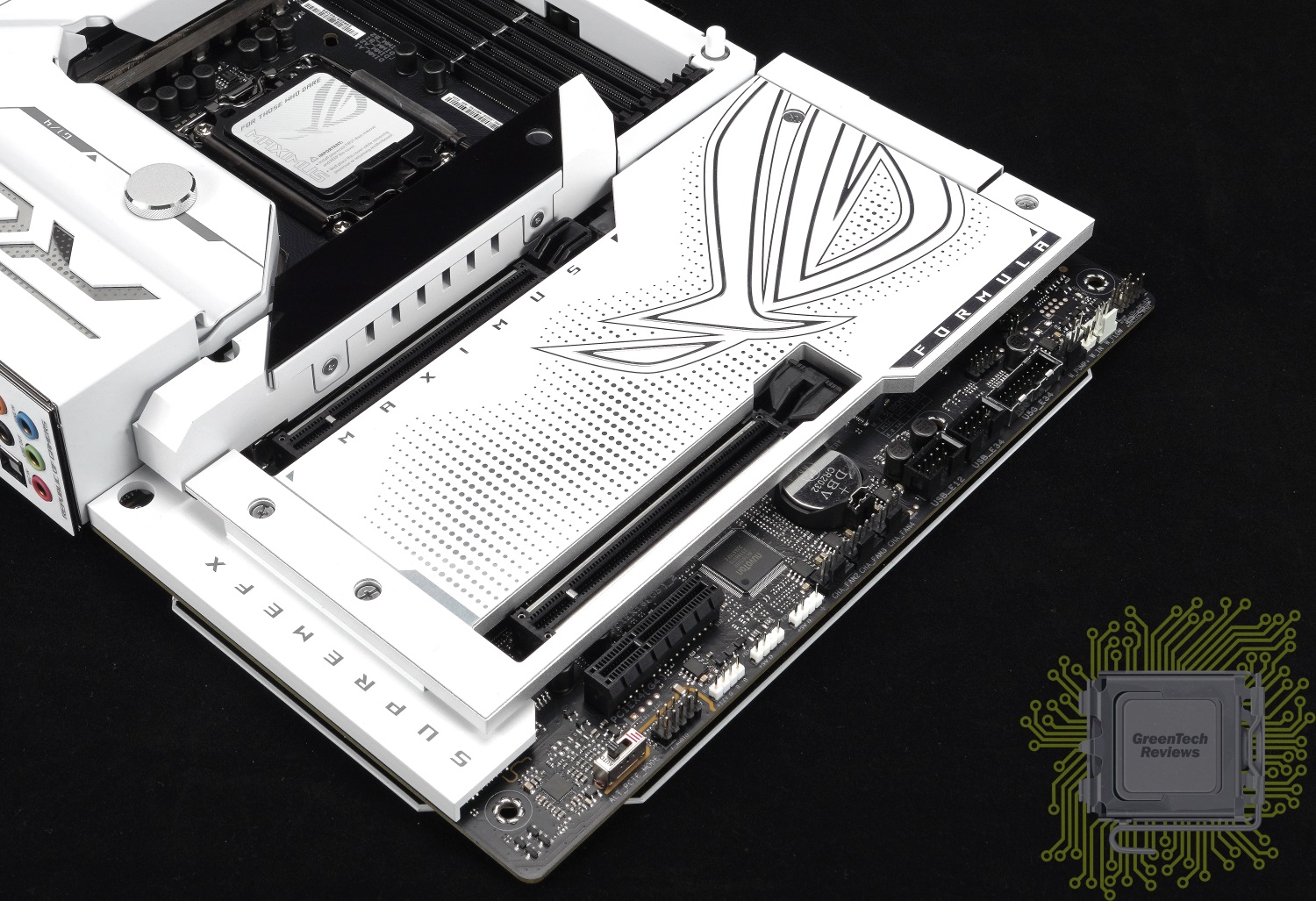

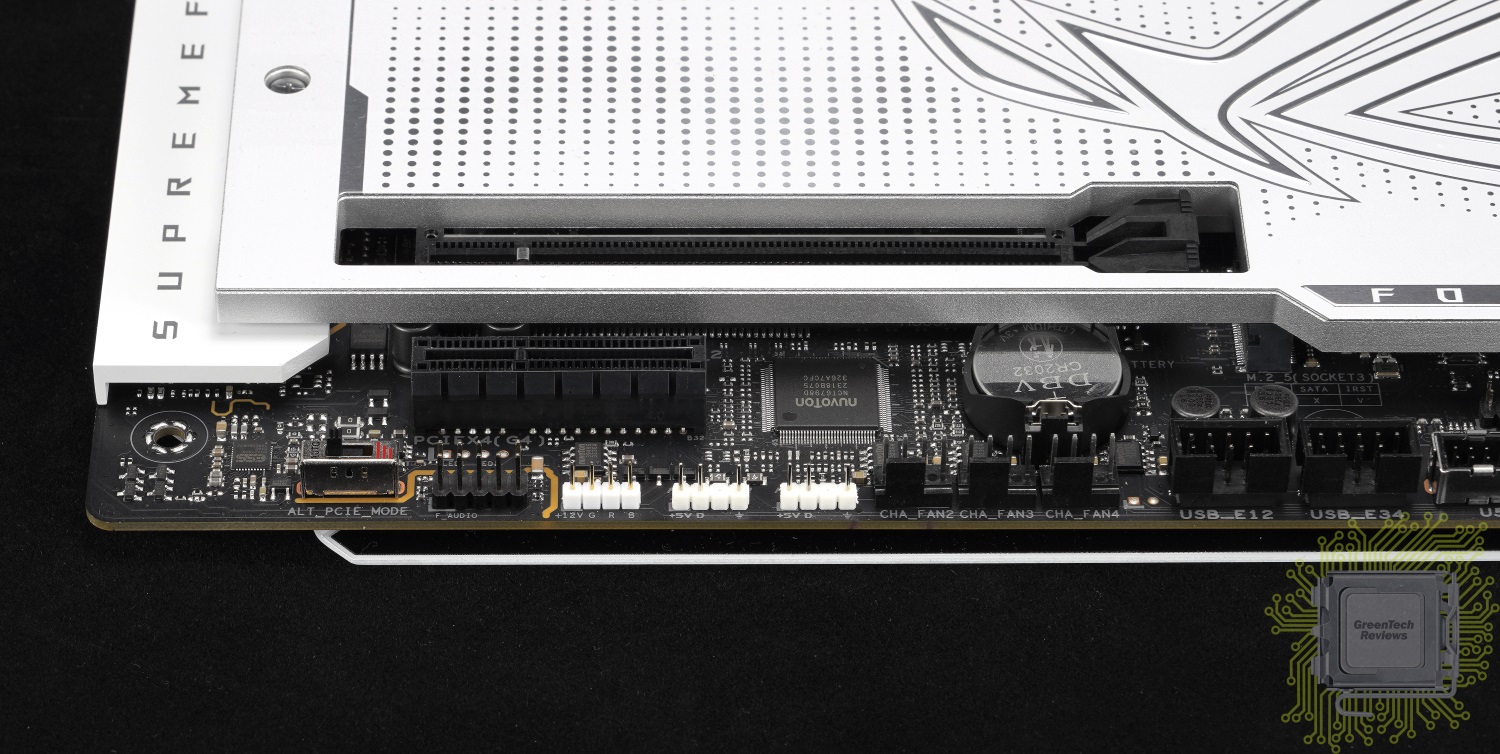

Снизу платы размещены три разъёма для подключения двух ARGB устройств и одного RGB устройства, три 4-контактных разъёма для вентиляторов и разъём для подключения аудио портов корпуса. Слева в углу находится переключатель, отвечающий за принудительное переключение режима работы PCIe от ЦП — авто (5.0 включительно, 4.0 или 3.0).

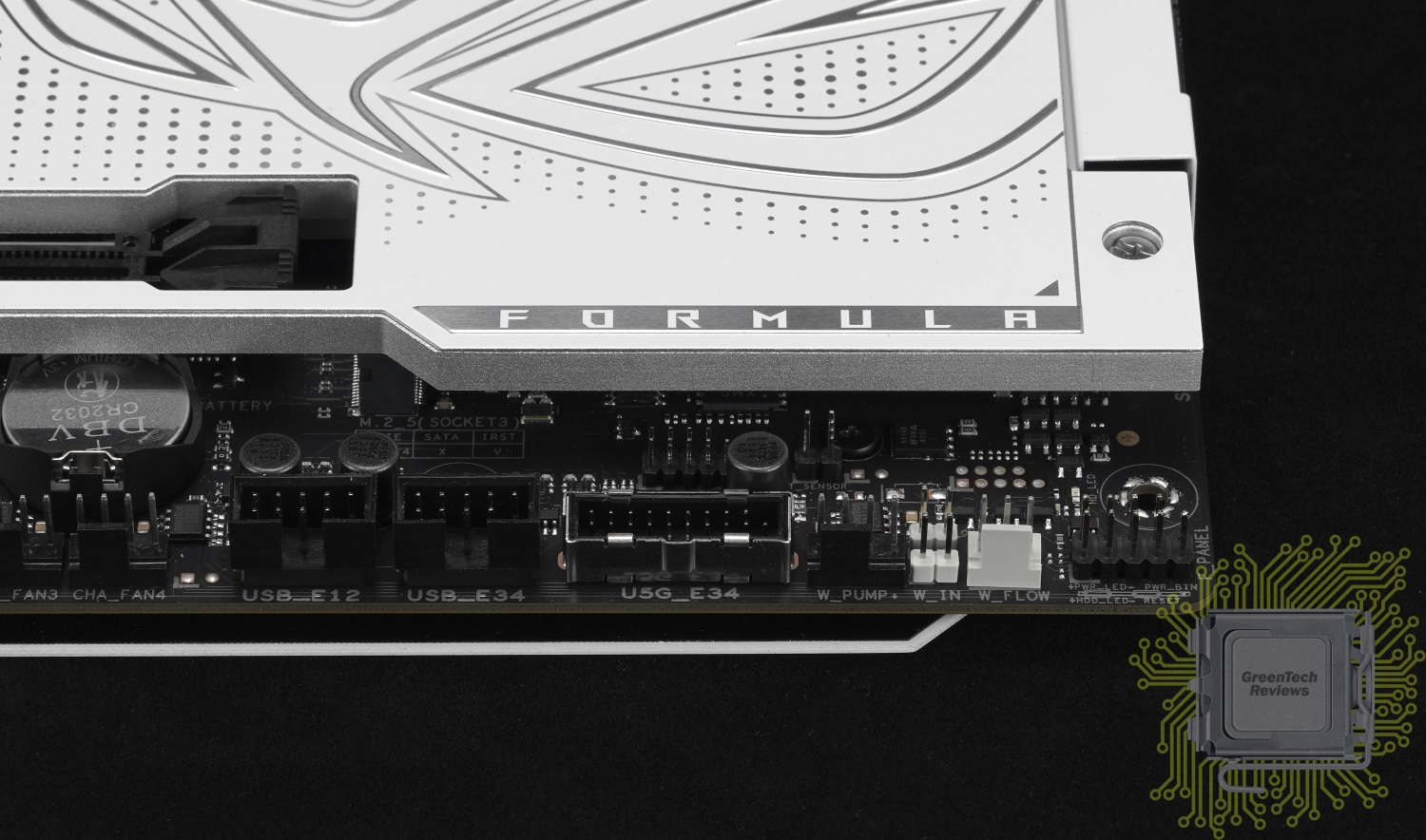

Снизу справа производитель разместил набор контактов для подключения кнопок и светодиодной индикации корпуса, два разъёма для помпы и датчика потока, два разъёма для подключения в сумме четырёх USB 2.0 портов, разъём для подключения двух USB 3.2 Gen 1 (5 Гбит/с) портов и контакты для подключения датчиков температуры жидкости.

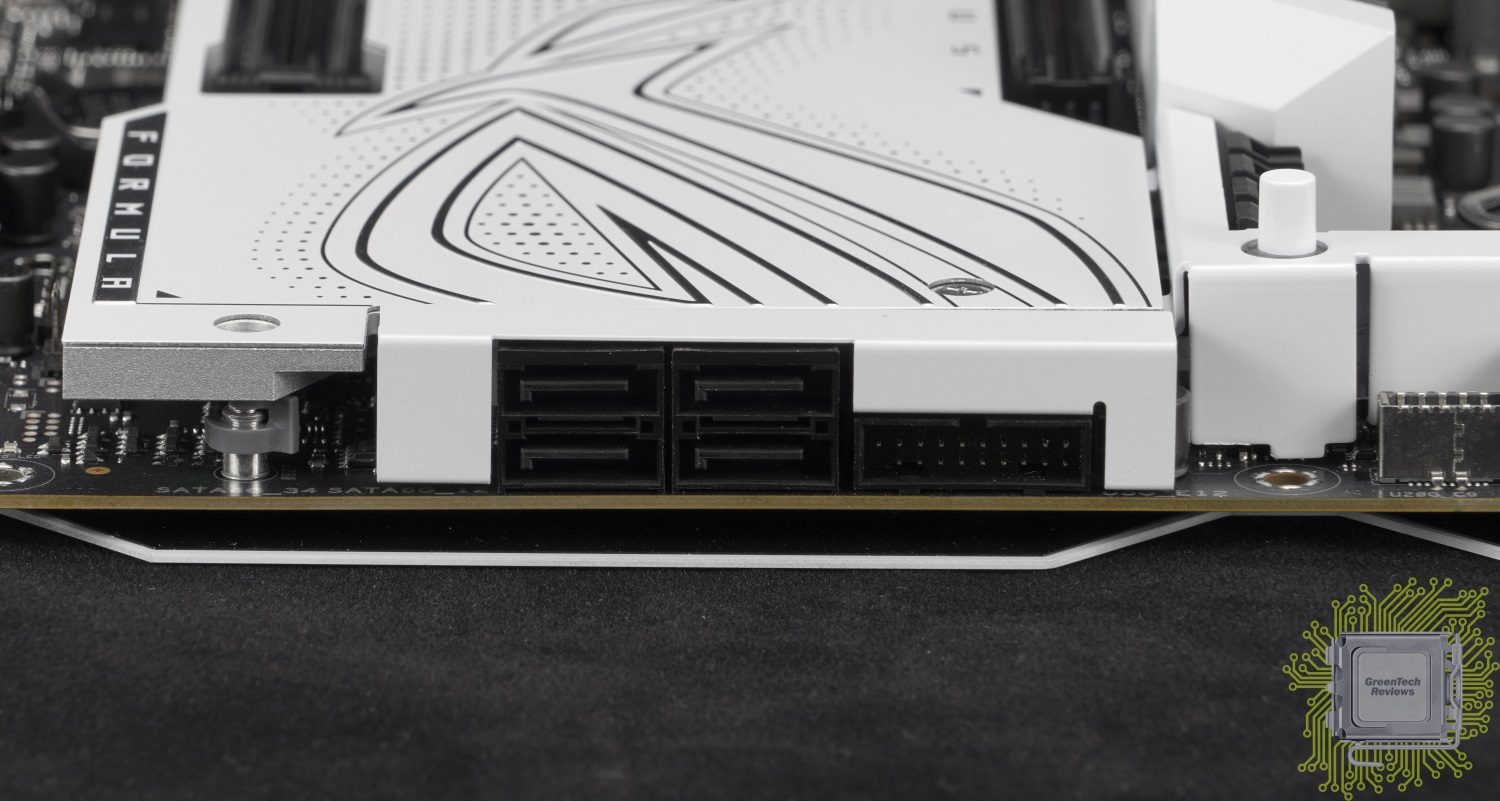

Для подключения SATA устройств доступно четыре порта. Справа от них находится разъём для подключения двух USB 3.2 Gen 1 (5 Гбит/с) портов.

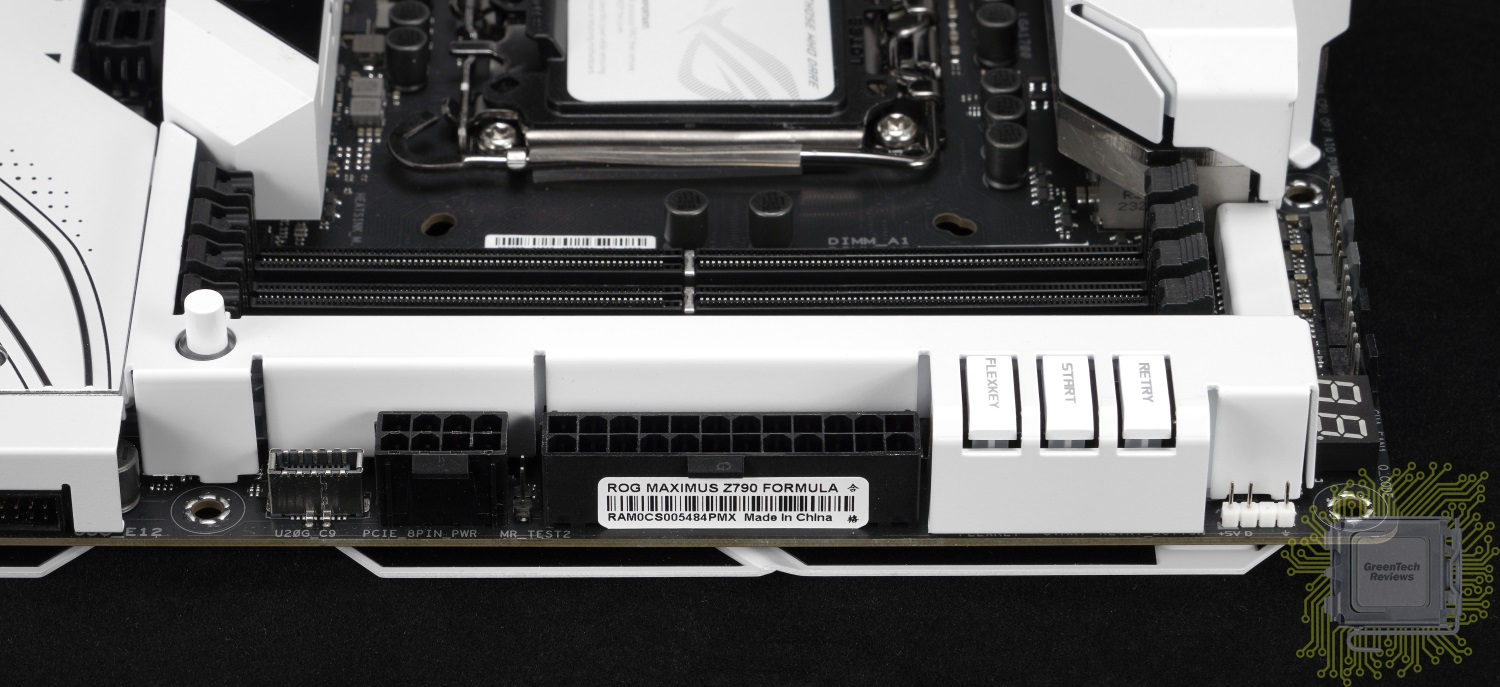

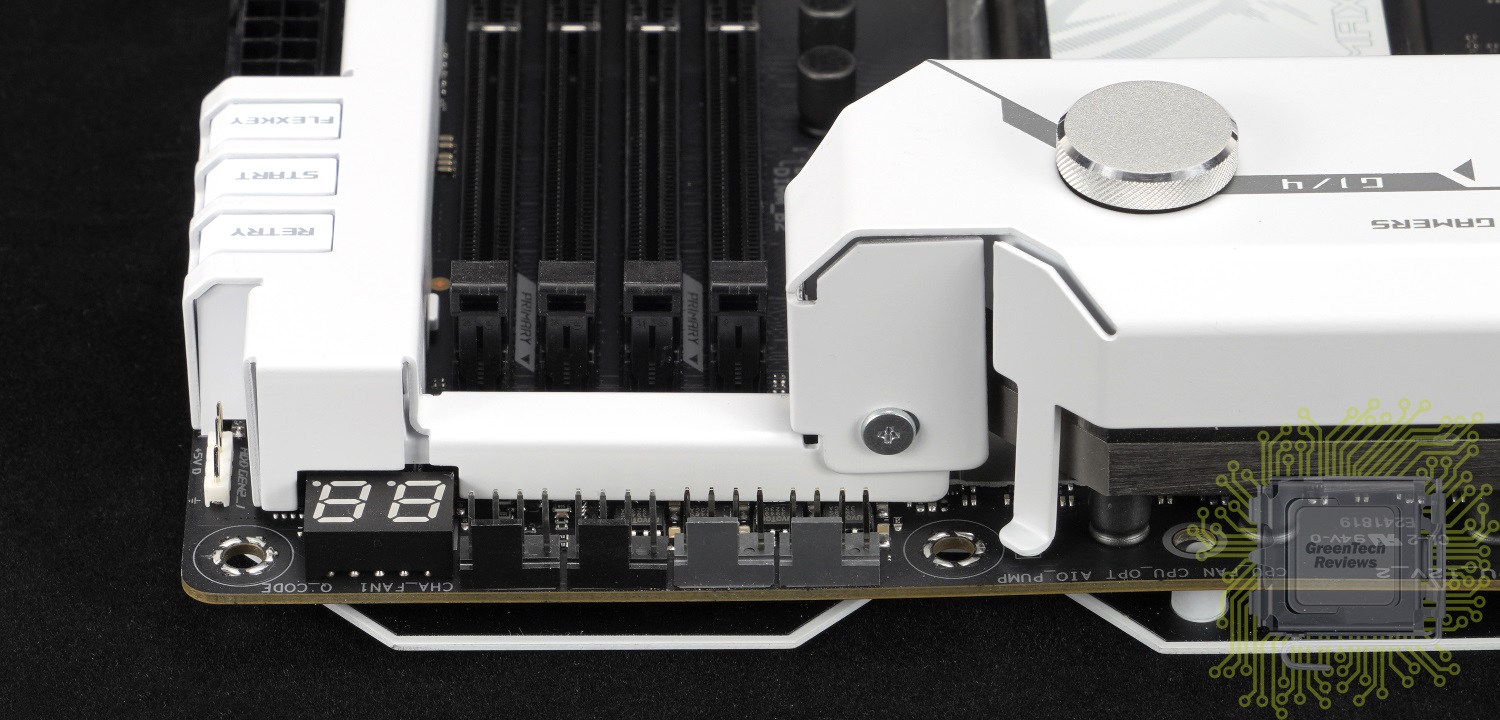

Рядом с коннектором основного питания производитель разместил разъём для подключения высокоскоростного USB 3.2 Gen2x2 Type-C порта фронтальной панели корпуса (с поддержкой питания до 60 Вт и технологии Quick Charge 4+). Чтобы работала функция зарядки через Type-C порт требуется подключение 6-контактного кабеля питания к разъёму, расположенному рядом (кабель блока питания как для питания видеокарты). Правый верхний угол характерен наличием ещё одного коннектора для RGB ленты (адресуемого), индикатором POST кодов, а также кнопками питания, Retry и так называемой Flex-кнопки, функционал которой настраивается пользователем в интерфейса BIOS.

Сверху разместились целых четыре 4-контактных разъёма для вентиляторов.

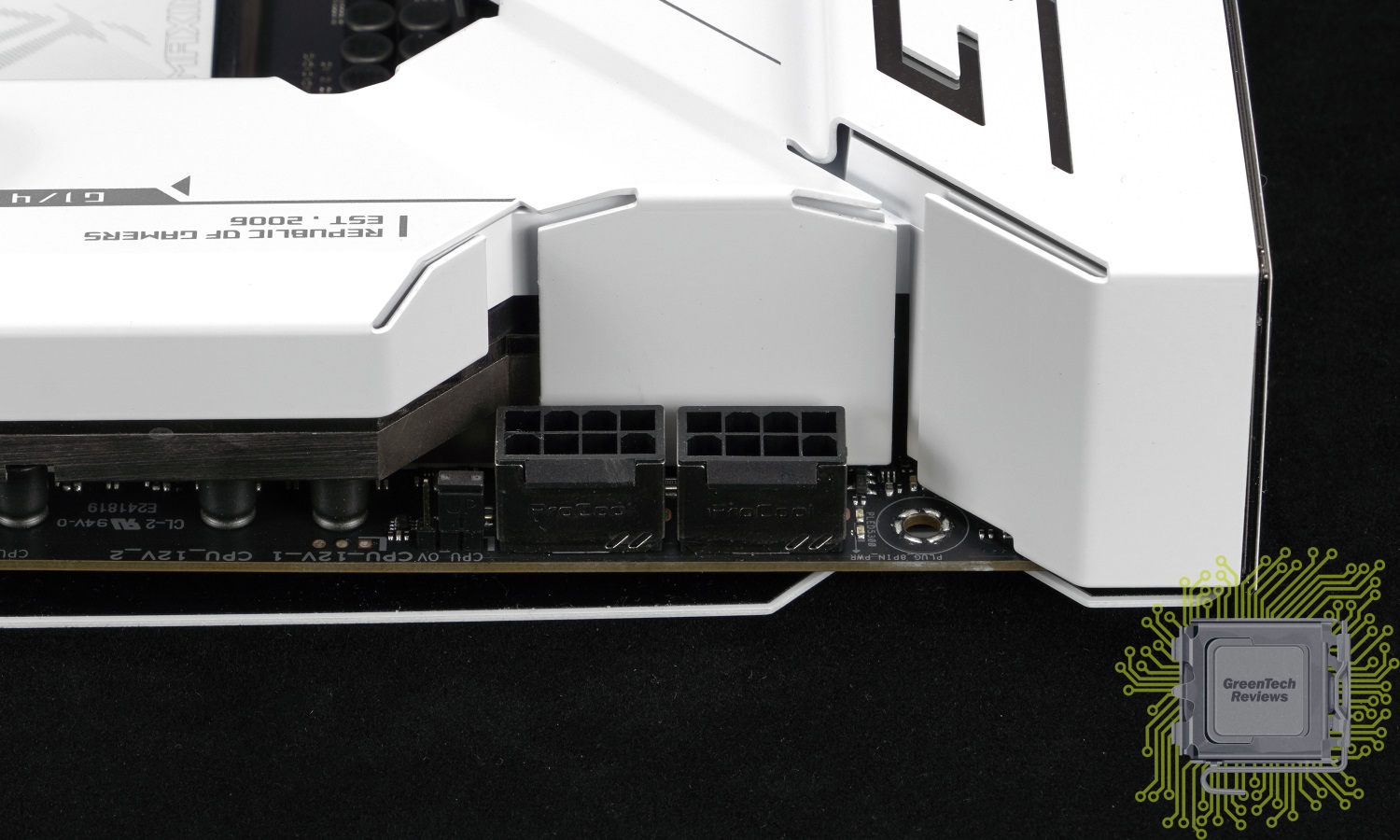

Для питания процессора реализовано два 8-контактных разъёма.

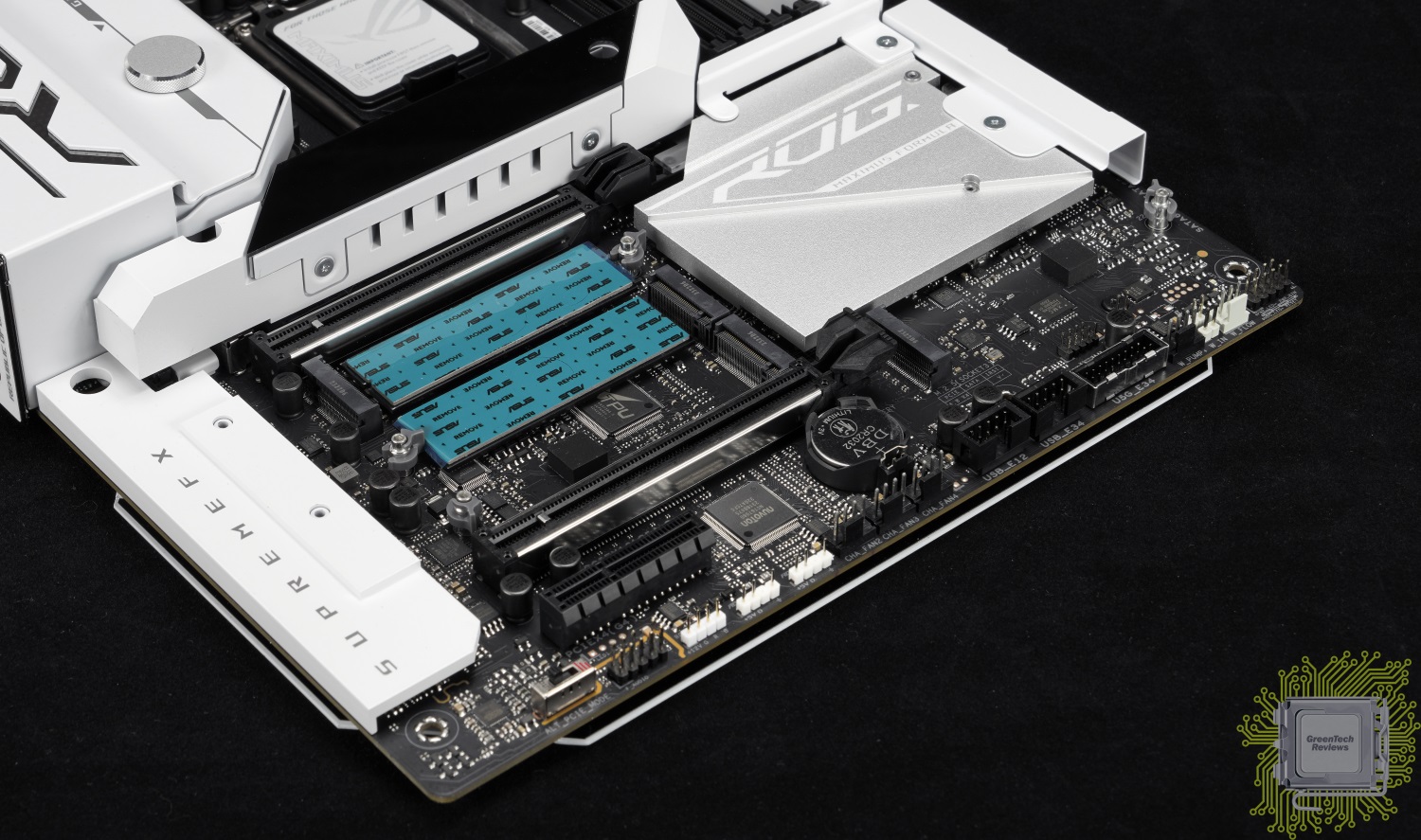

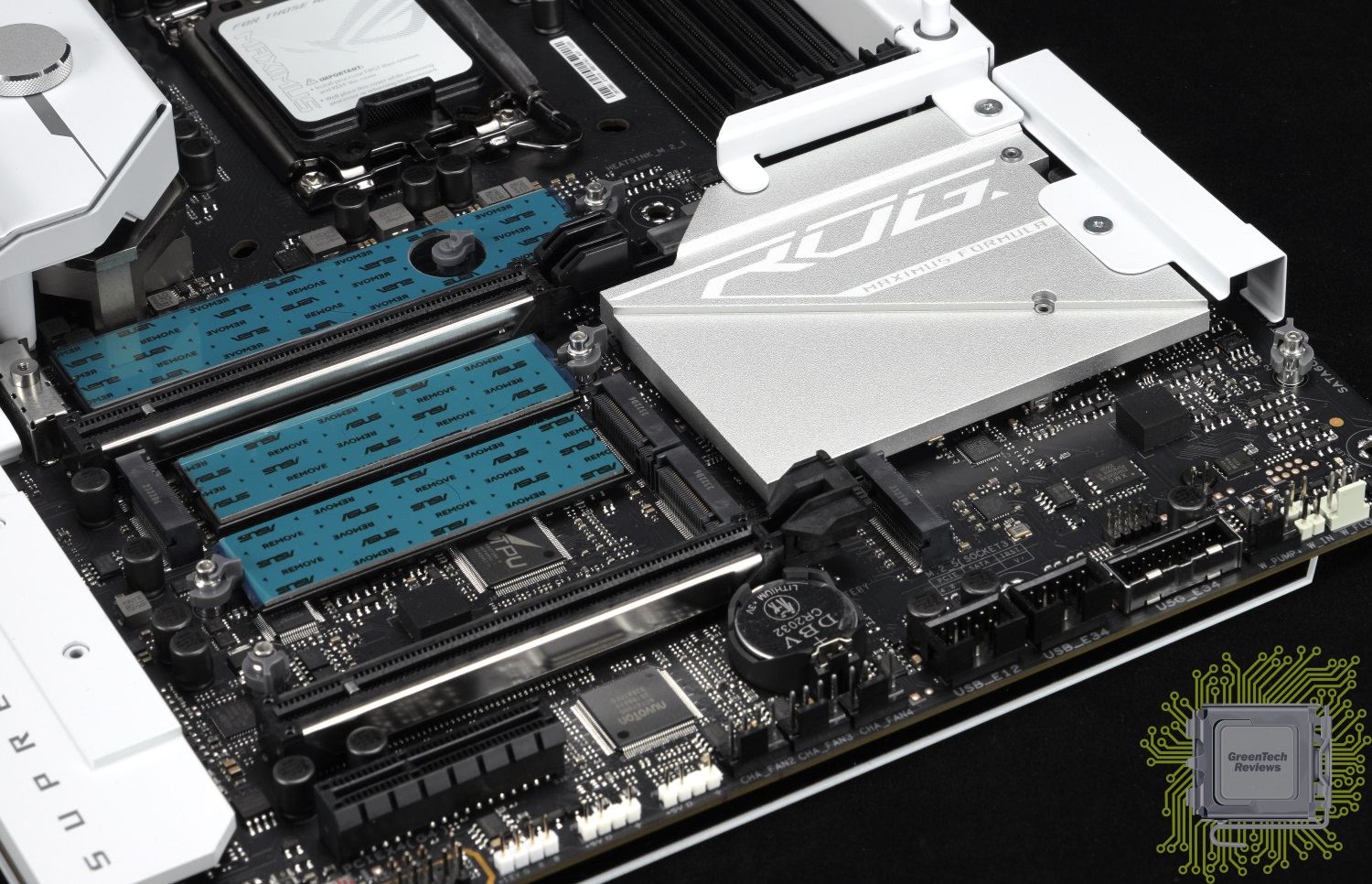

Для установки SSD формата M.2 доступно пять разъёмов. Все они накрыты радиаторами.

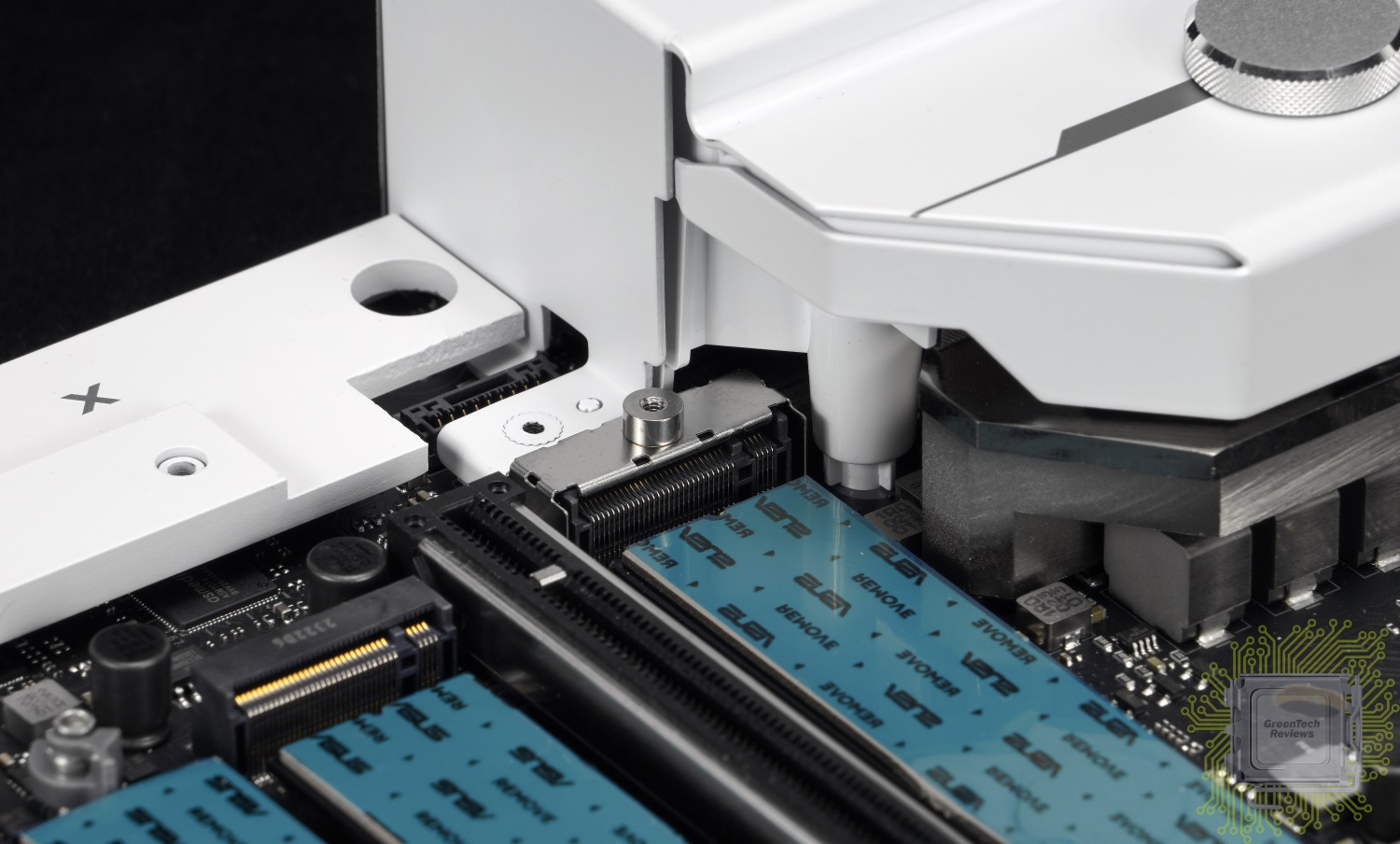

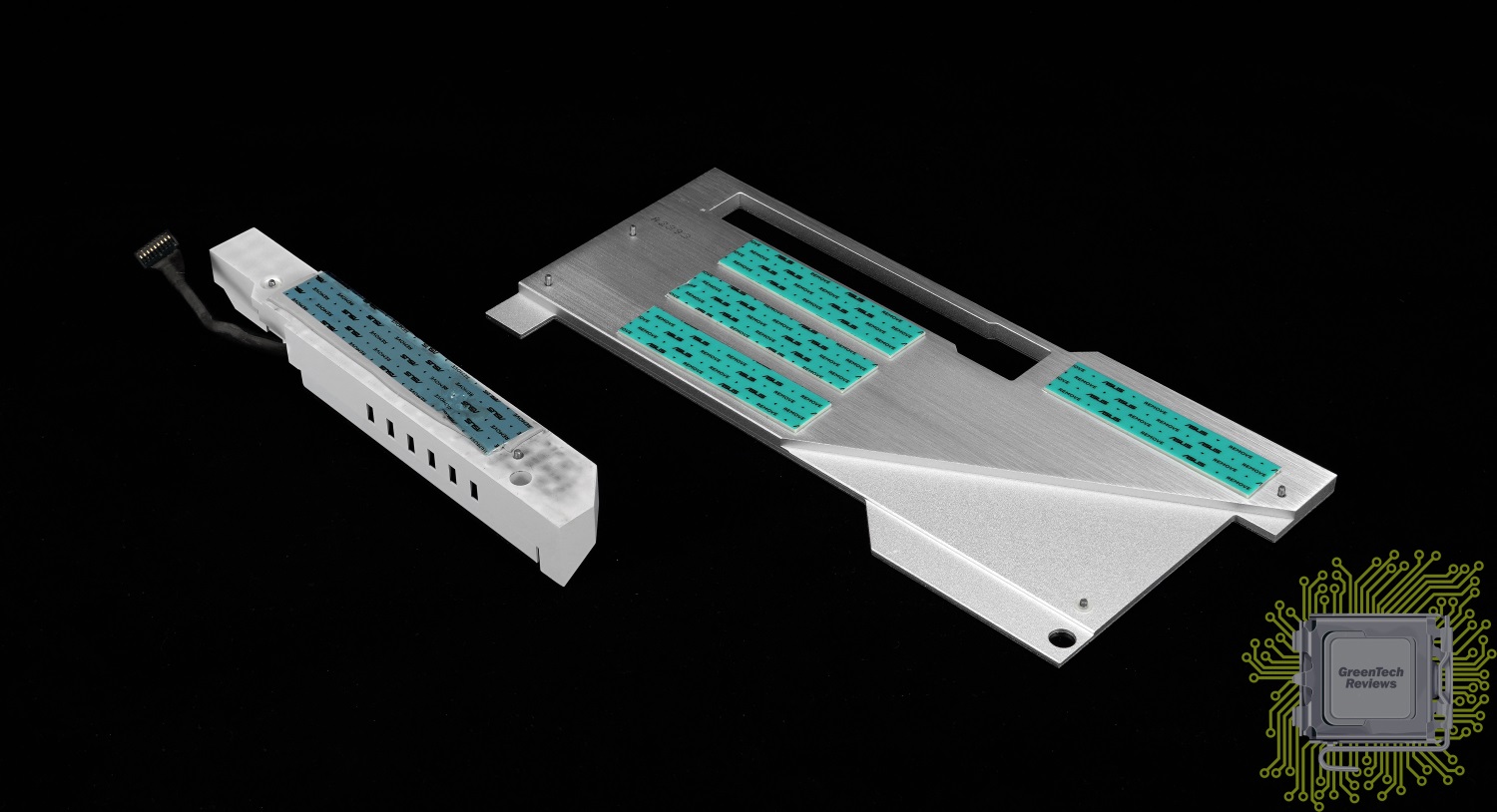

Для трёх из пяти реализованы дополнительные радиаторы для отвода тепла с обеих сторон накопителей.

Радиатор для основного разъёма достаточно высокий и сочетает в своей конструкции упомянутый ранее OLED дисплей.

Радиатора всего два. Один из них отводит тепло сразу от четырёх SSD.

Разъём M.2_1 реализован силами процессора. Он поддерживает накопители формата 2242/2260/2280/22110 с интерфейсом PCIe 5.0 x4. Этот разъём, как уже было упомянуто, делит линии с PCIEX16(G5)_2 и PCIEX16(G5)_1. Если в M.2_1 установить SSD, то PCIEX16(G5)_2 будет отключён, а PCIEX16(G5)_1 будет работать в режиме x8.

Разъём M.2_2 реализован силами процессора. Он поддерживает накопители формата 2242/2260/2280 с интерфейсами PCIe 4.0 x4.
Разъём M.2_3 реализован силами чипсета. Он поддерживает накопители формата 2242/2260/2280 с интерфейсом PCIe 4.0 x4.
Разъём M.2_4 реализован силами чипсета. Он поддерживает накопители формата 2280 с интерфейсами PCIe 4.0 x4.
Разъём M.2_5 реализован силами чипсета. Он поддерживает накопители формата 2280 с интерфейсами PCIe 4.0 x4.

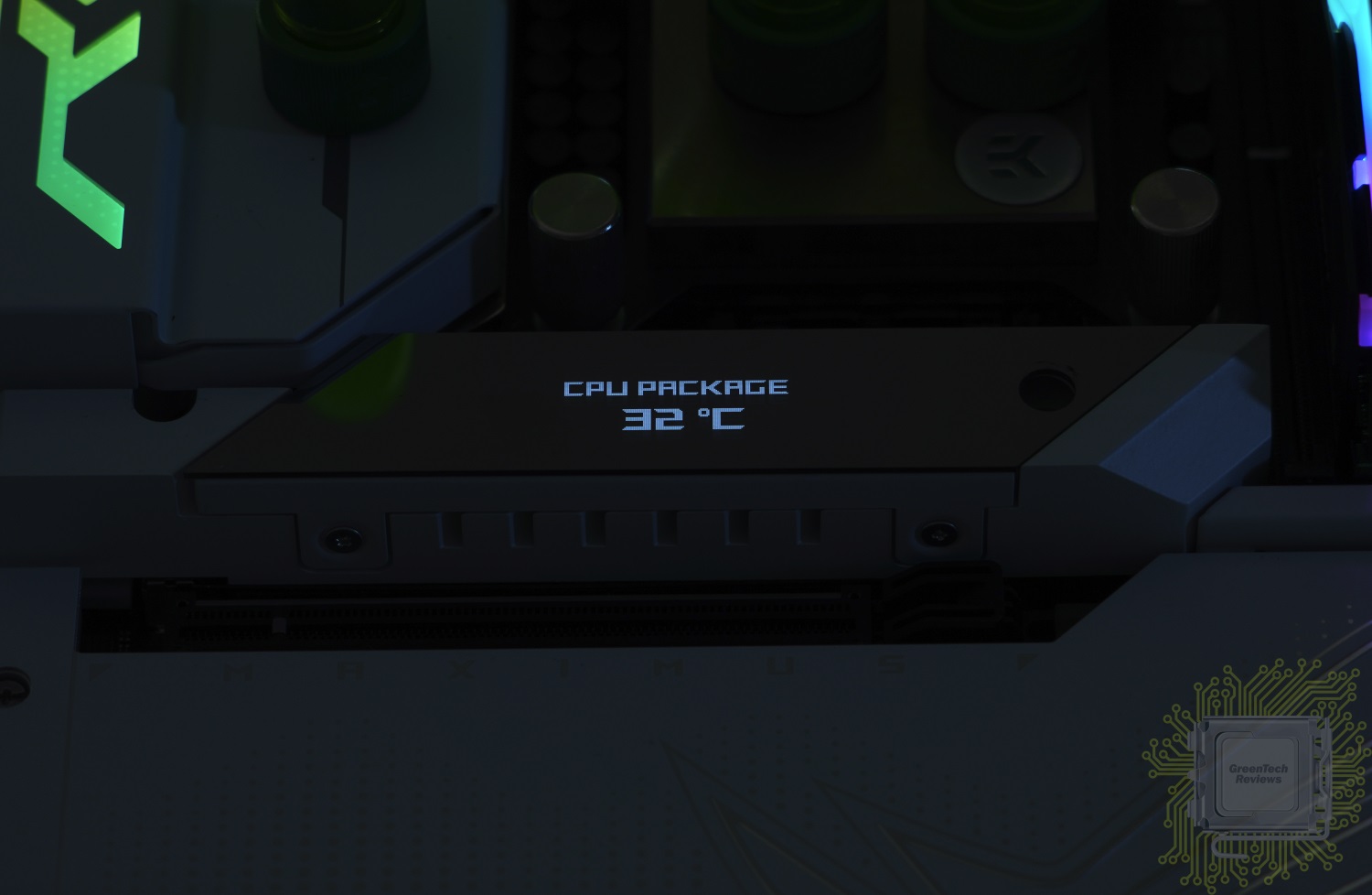

Верхняя панель радиатора этого M.2 накопителя идеально зеркальная не просто так — под поверхностью скрывается первоклассный OLED дисплей с диагональю 2″, который играет роль не только индикатора кодов POST, но и может демонстрировать текущее состояние системы в текстовом виде. А ещё показывать температуру, напряжения и многое другое.

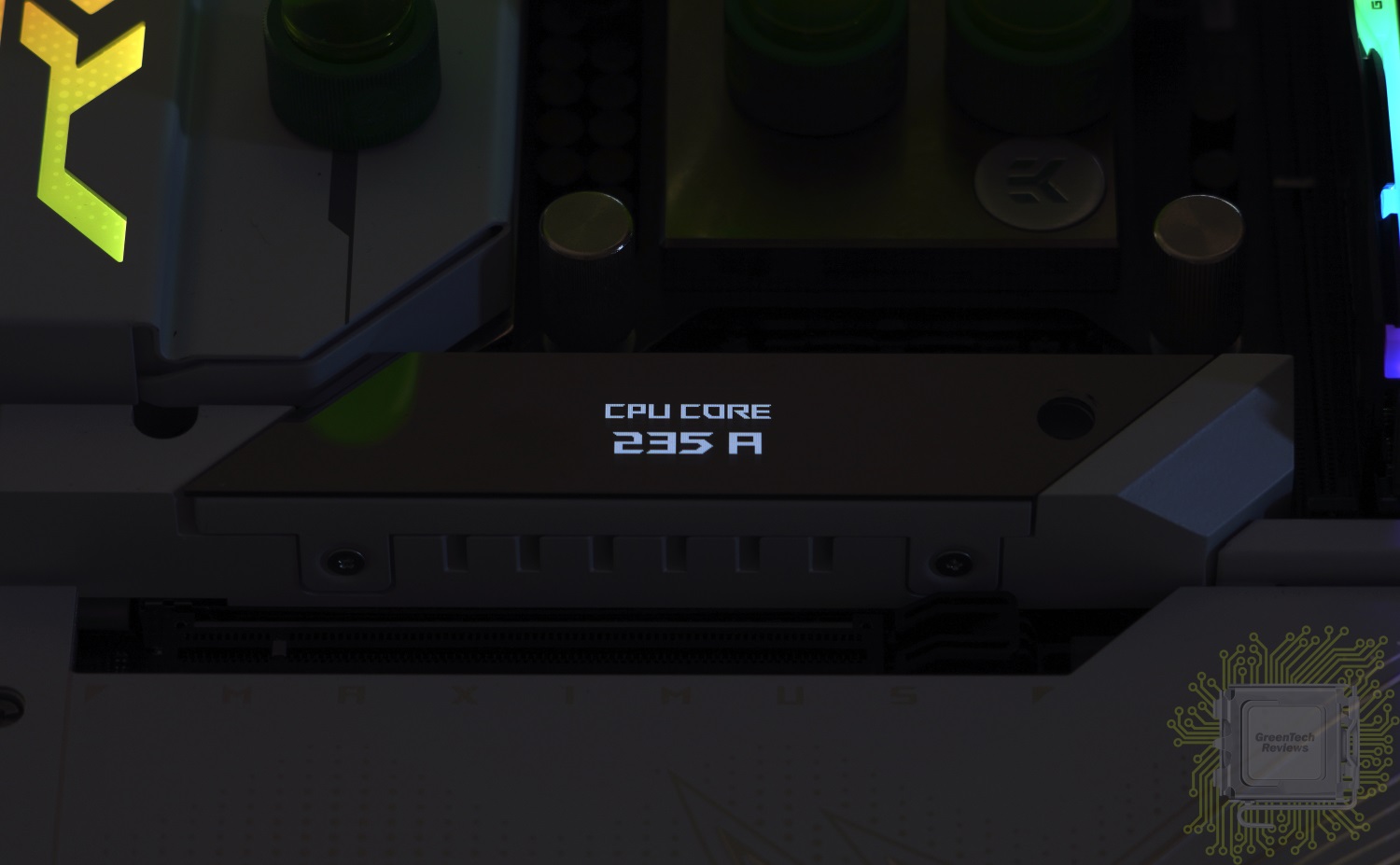

Например, можно даже вывести ток ЦП.

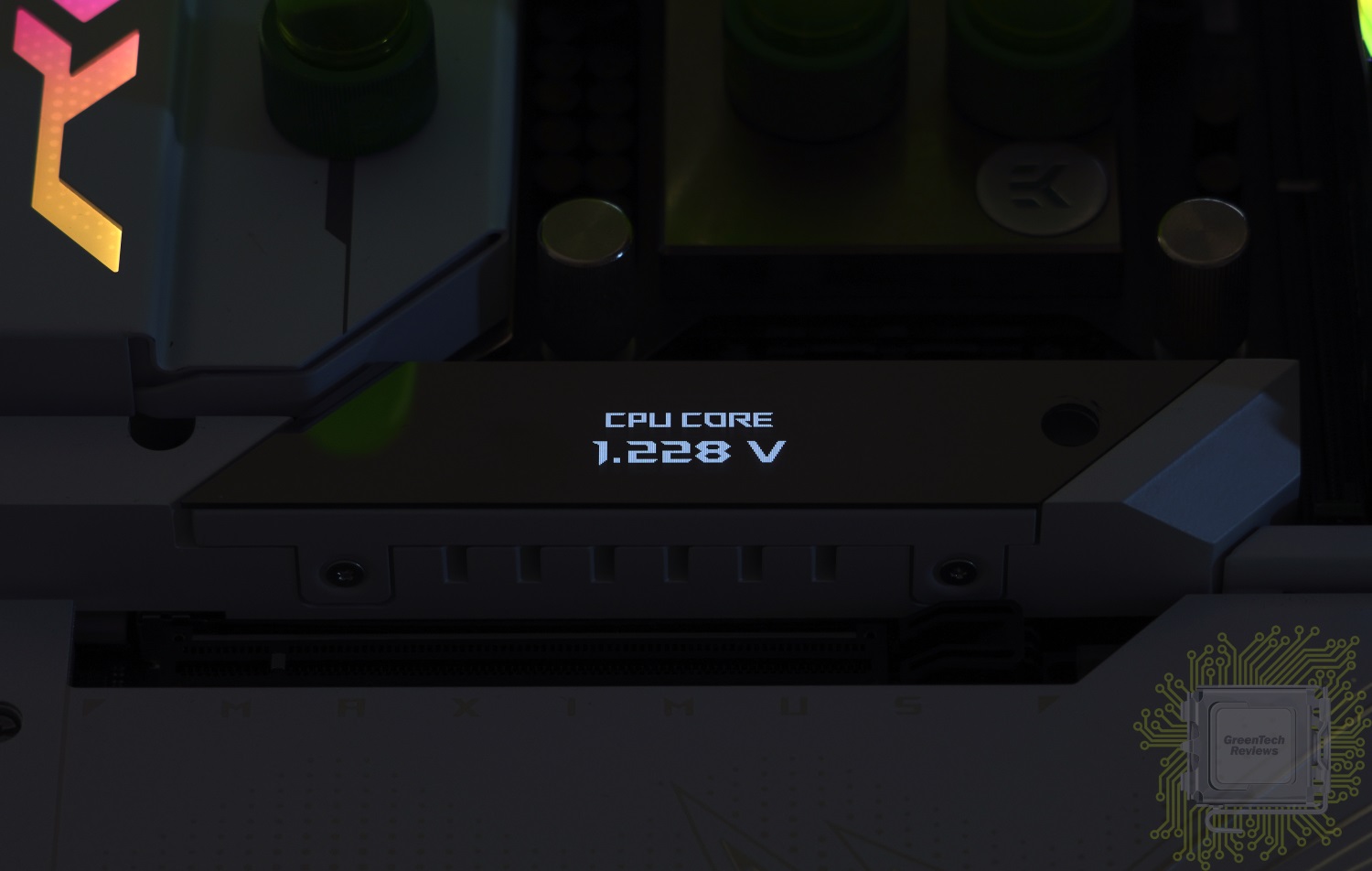

Напряжение и прочие показатели.

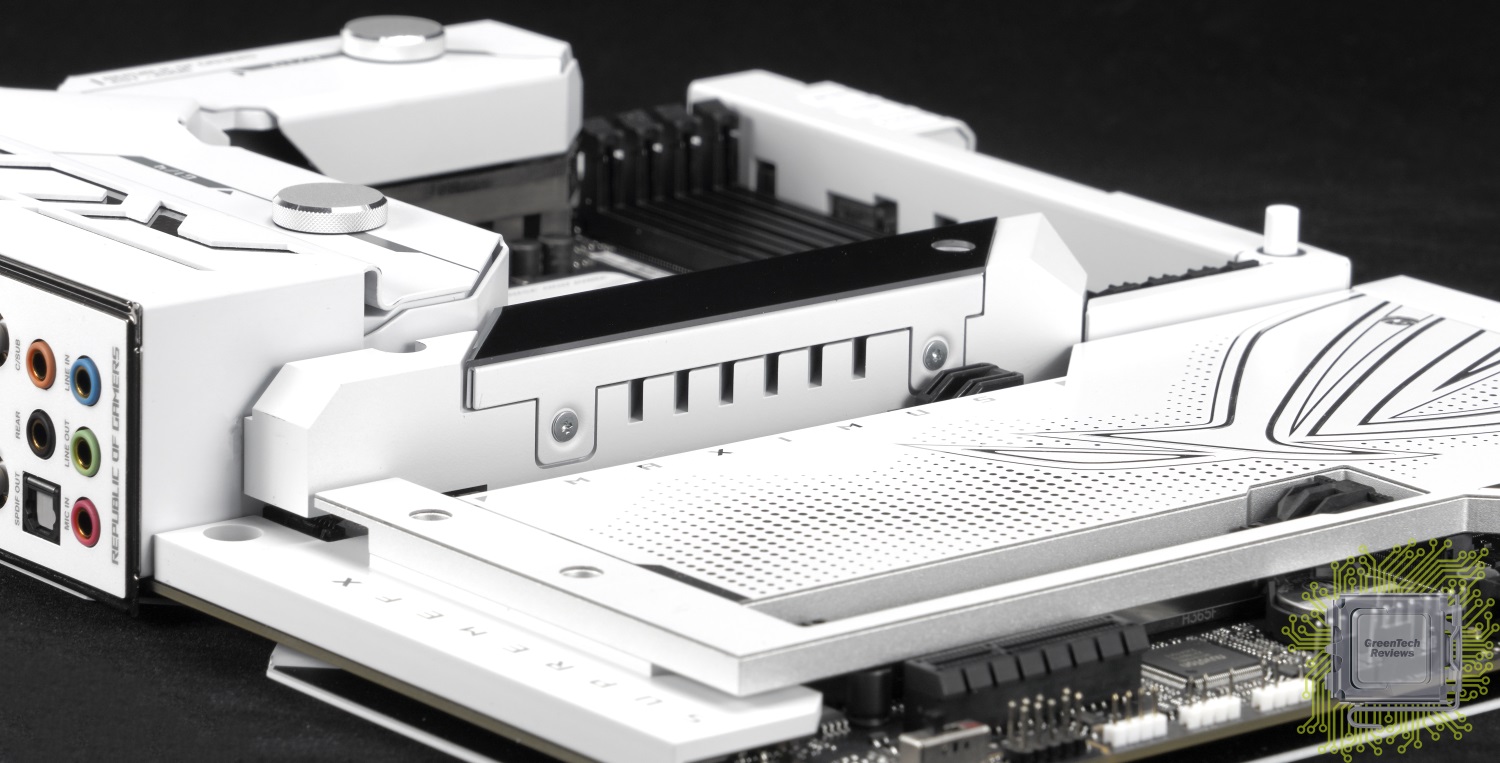

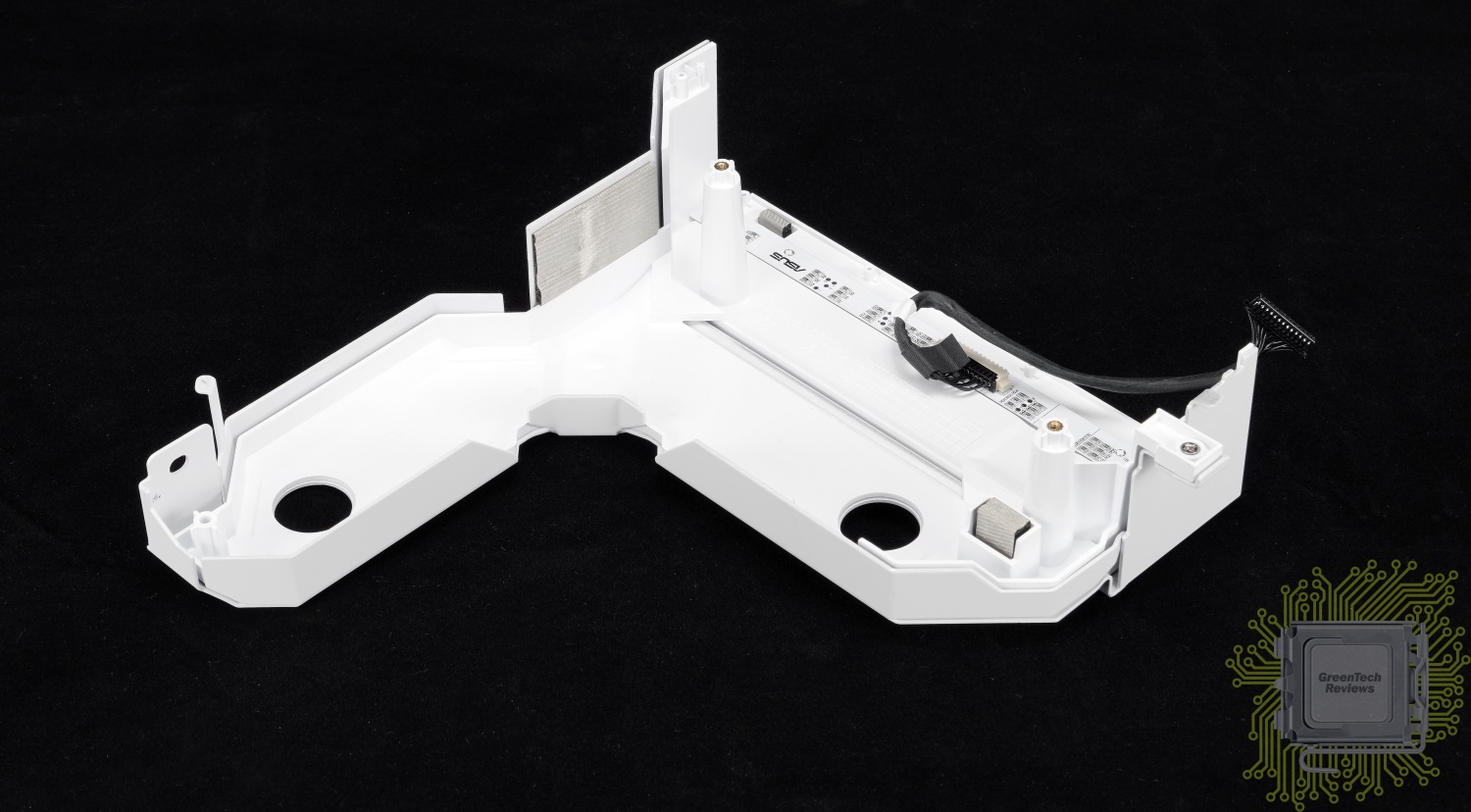

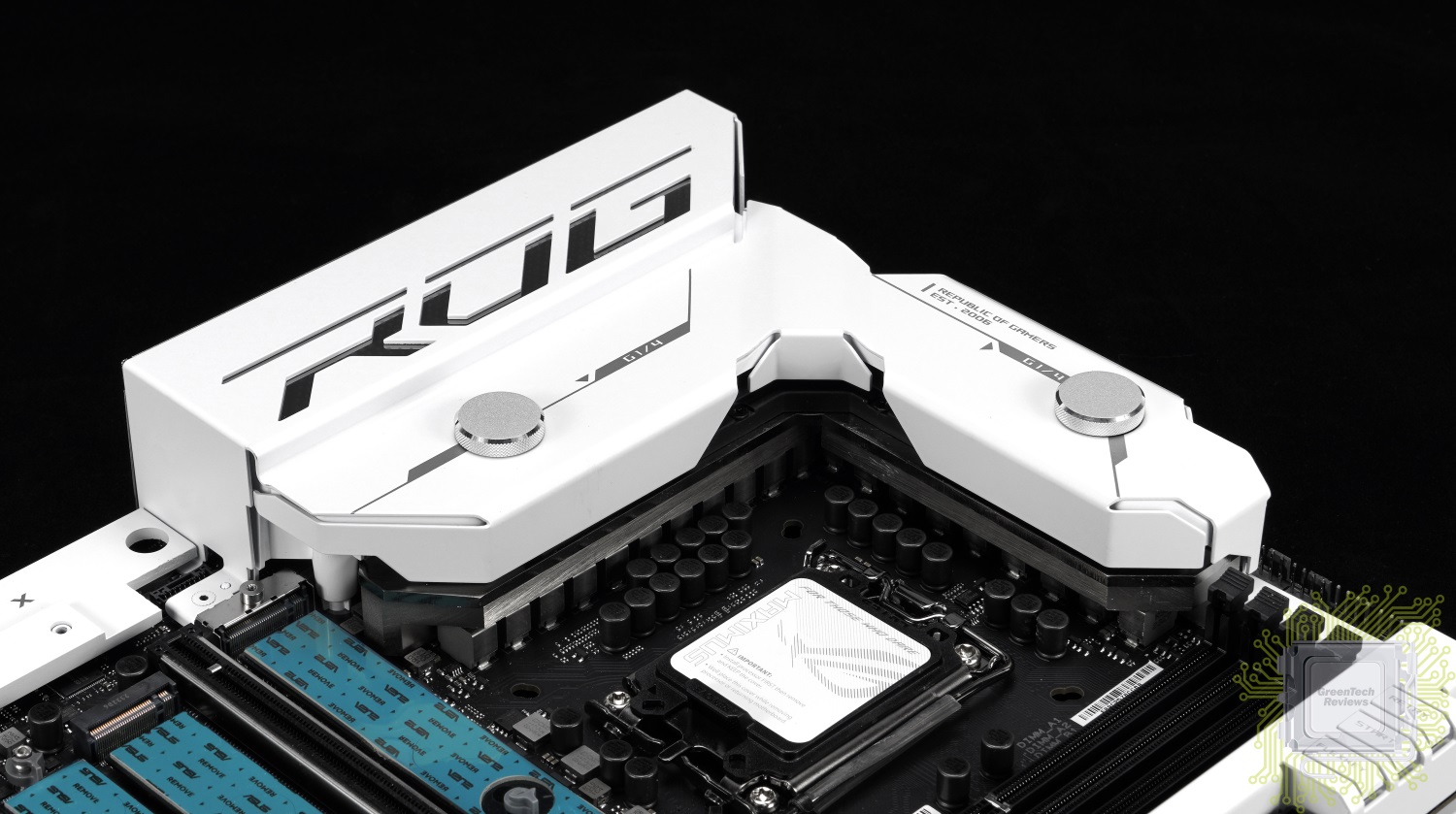

Радиатор подсистемы питания, как и практически вся плата закрыты декоративной металлической накладкой.

В позапрошлый раз (MAXIMUS XII FORMULA) производитель допустил одну неприятную ошибку — пластиковый кожух системы охлаждения мешал установке 12/16 без экстендера (можно было максимум поставить 10/13). В прошлой модели и в этой такой проблемы нет.

Металлическая пластине касается платы в области подсистемы питания через термопрокладки. Так что он тоже, по сути, является системой охлаждения.

Эта зона подсветки реализована при помощи отдельной платы.

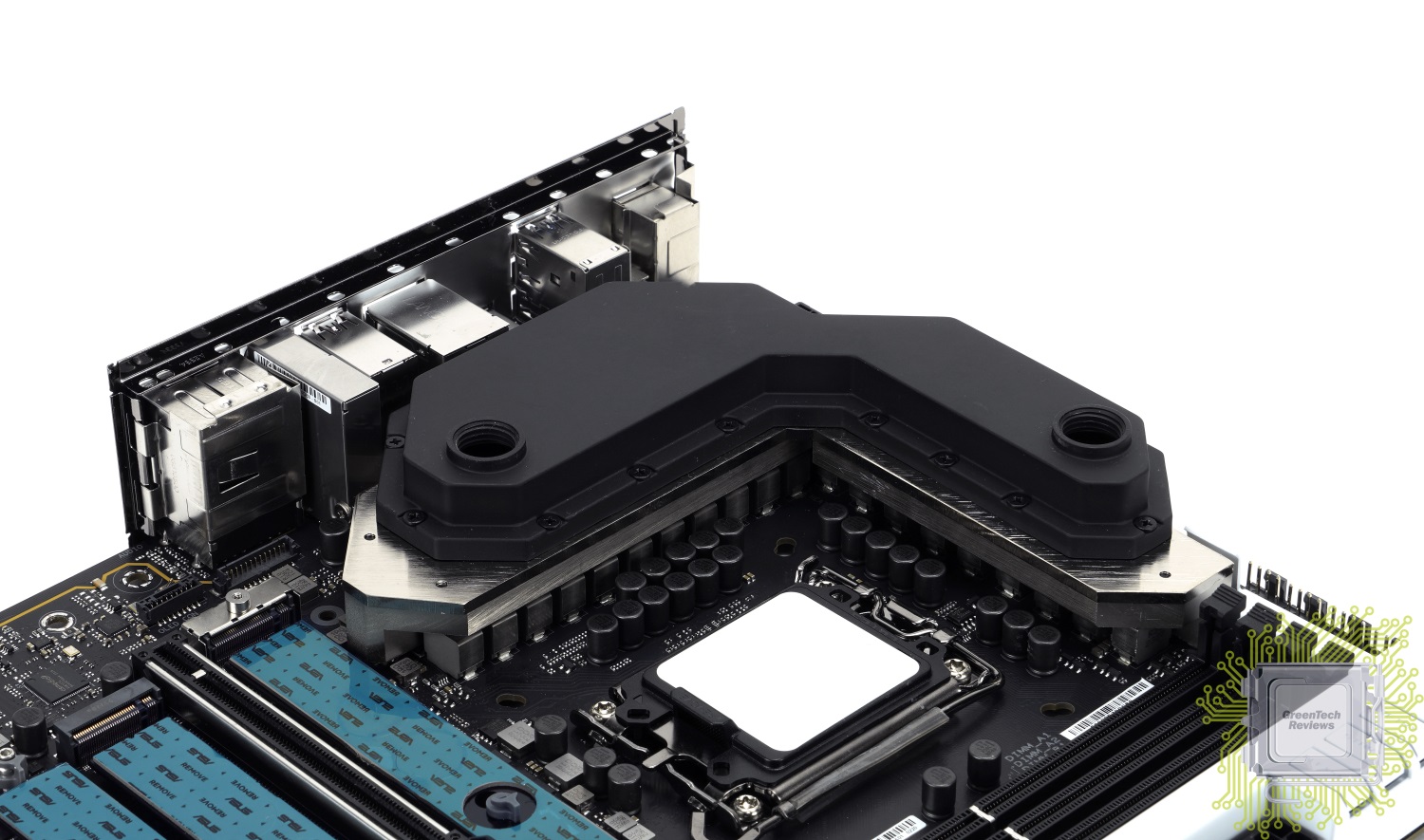

Дизайн водоблока был обновлён — это касается не только внешнего вида, но и конструкции.

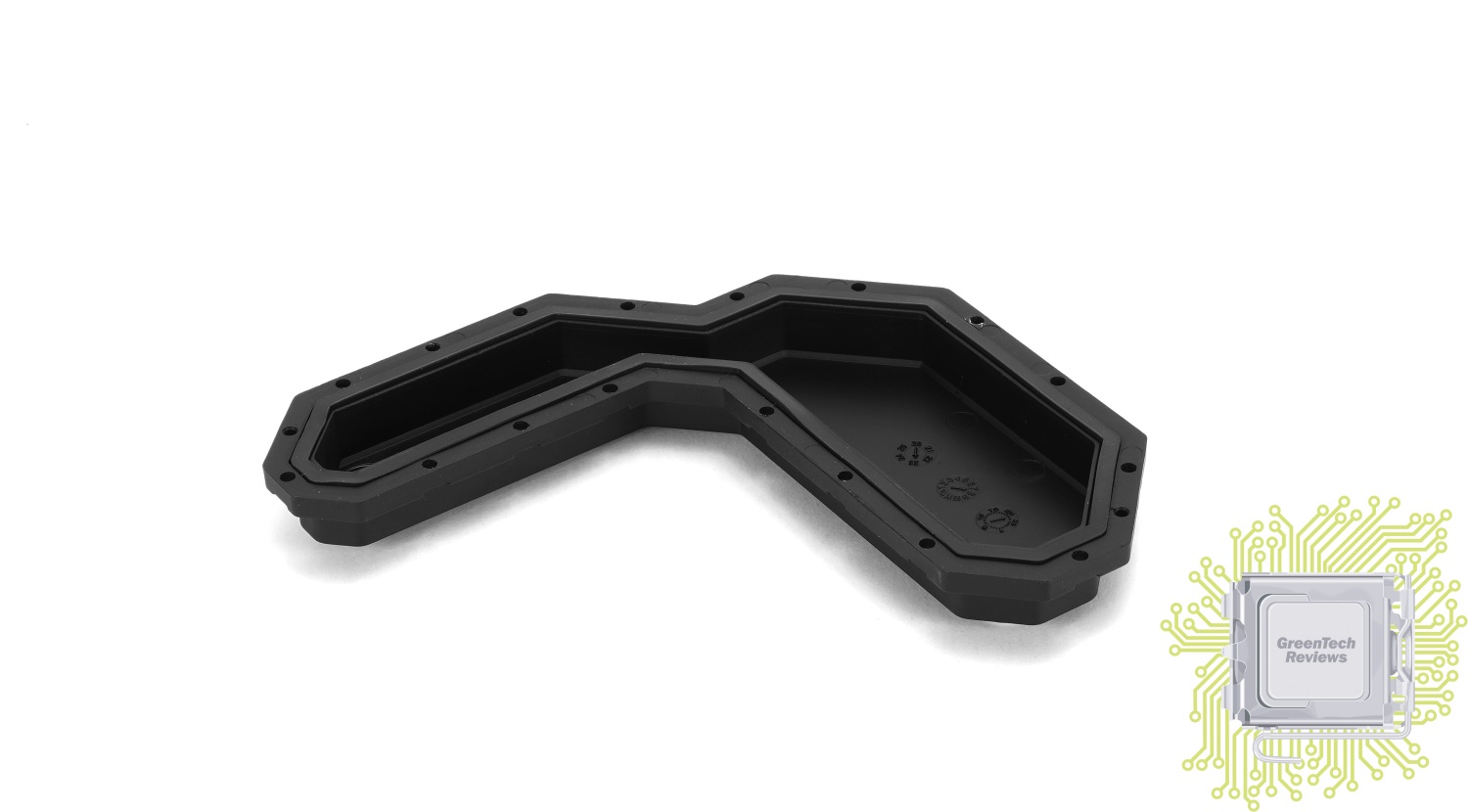

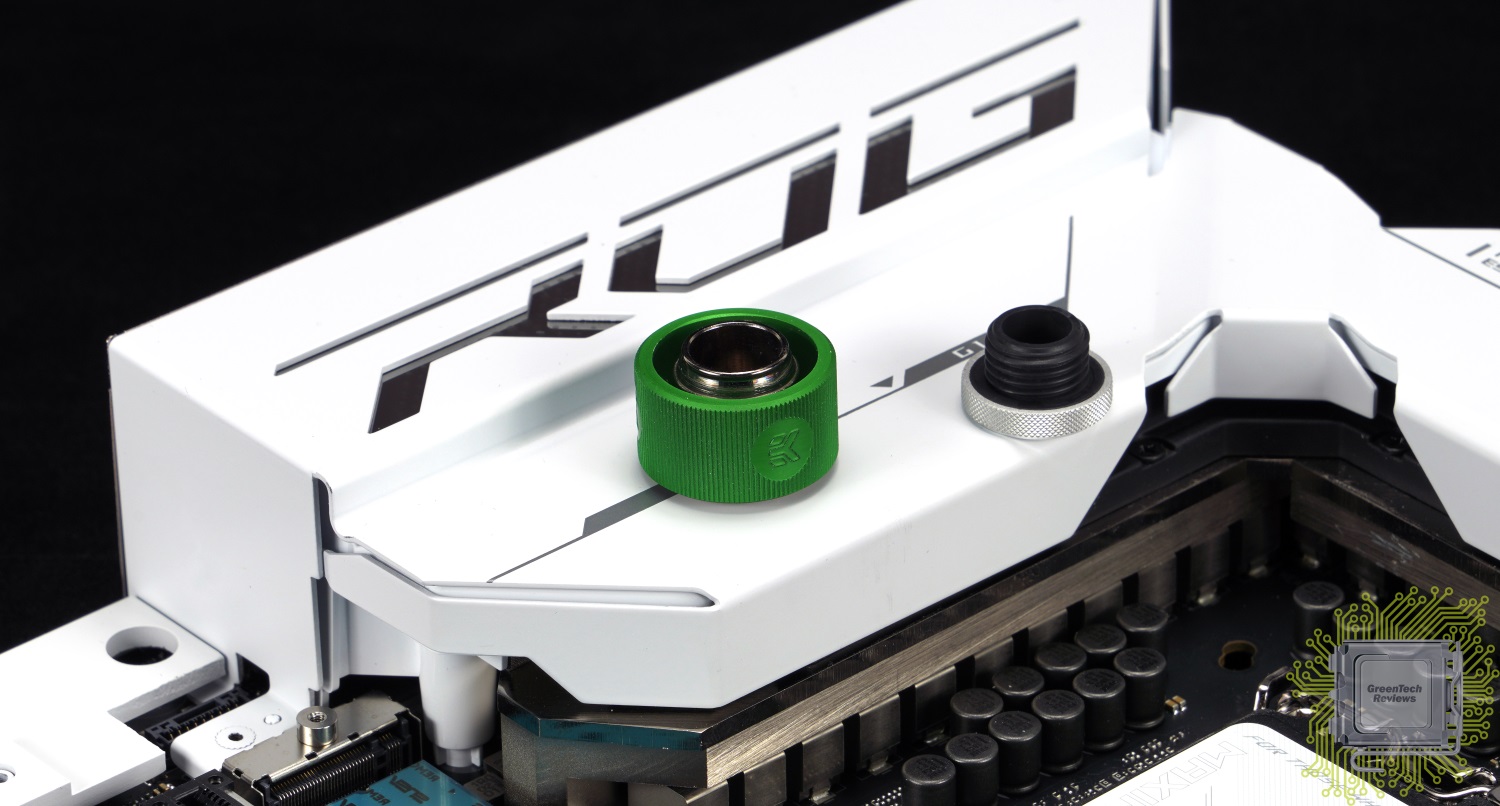

Верхняя часть выполнена из ацеталя. В неё, как видно на фото выше, вкручиваются фитинги, поэтому важно не перегнуть с силой затягивания.

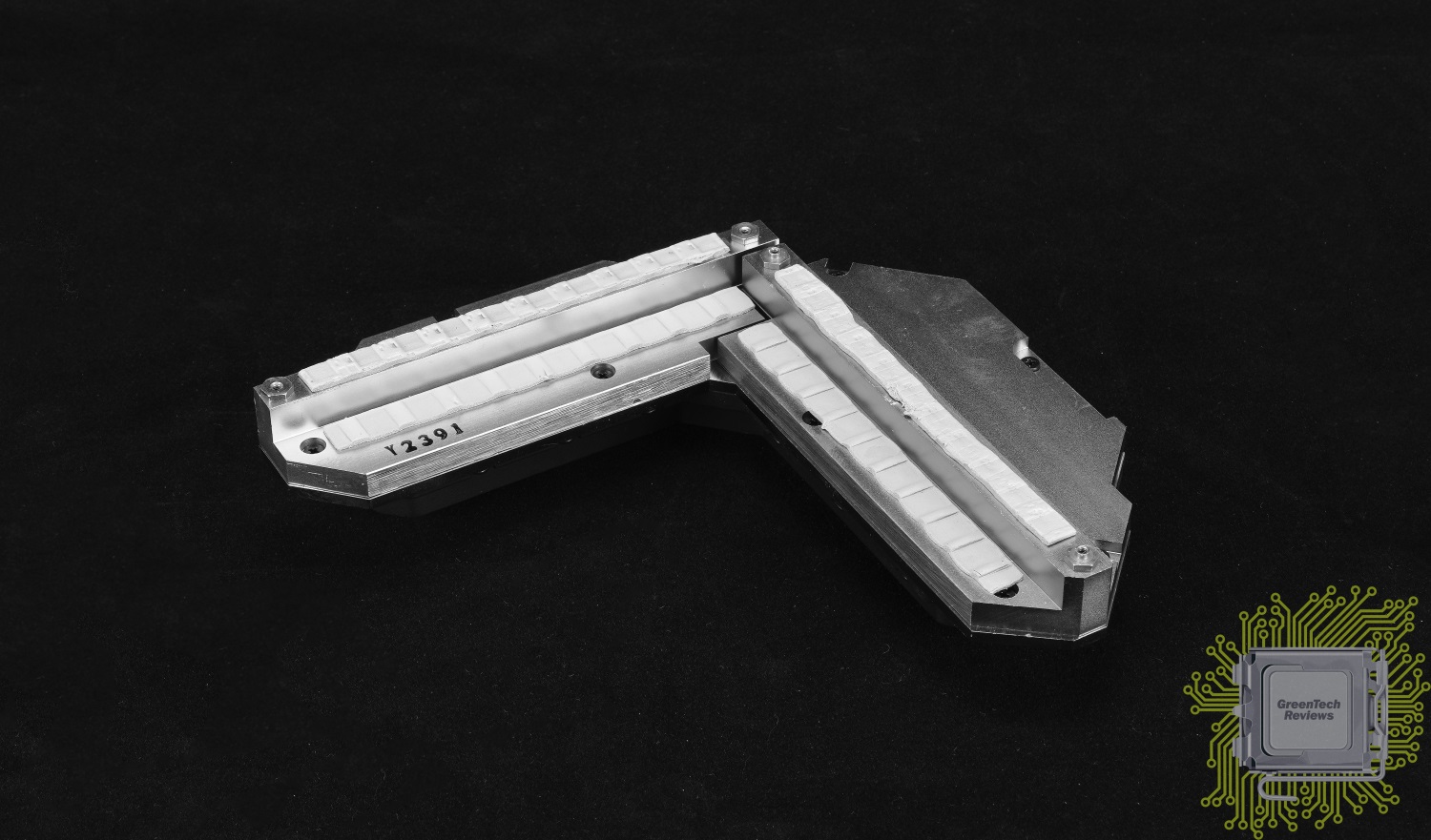

Внутренняя структура радиатора представлена на фото ниже.

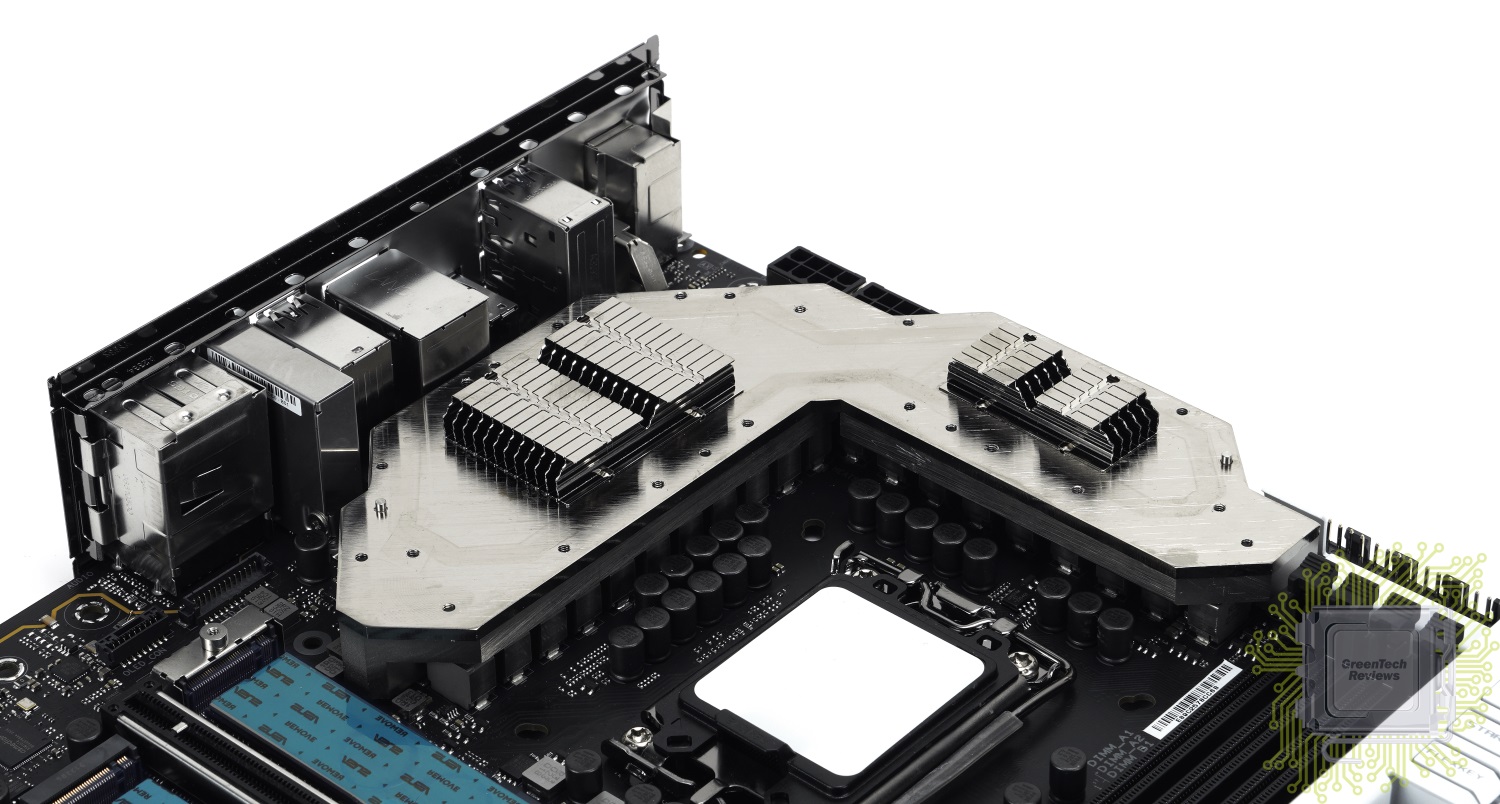

Сам радиатор соприкасается с силовыми элементами через мягкие термопрокладки.

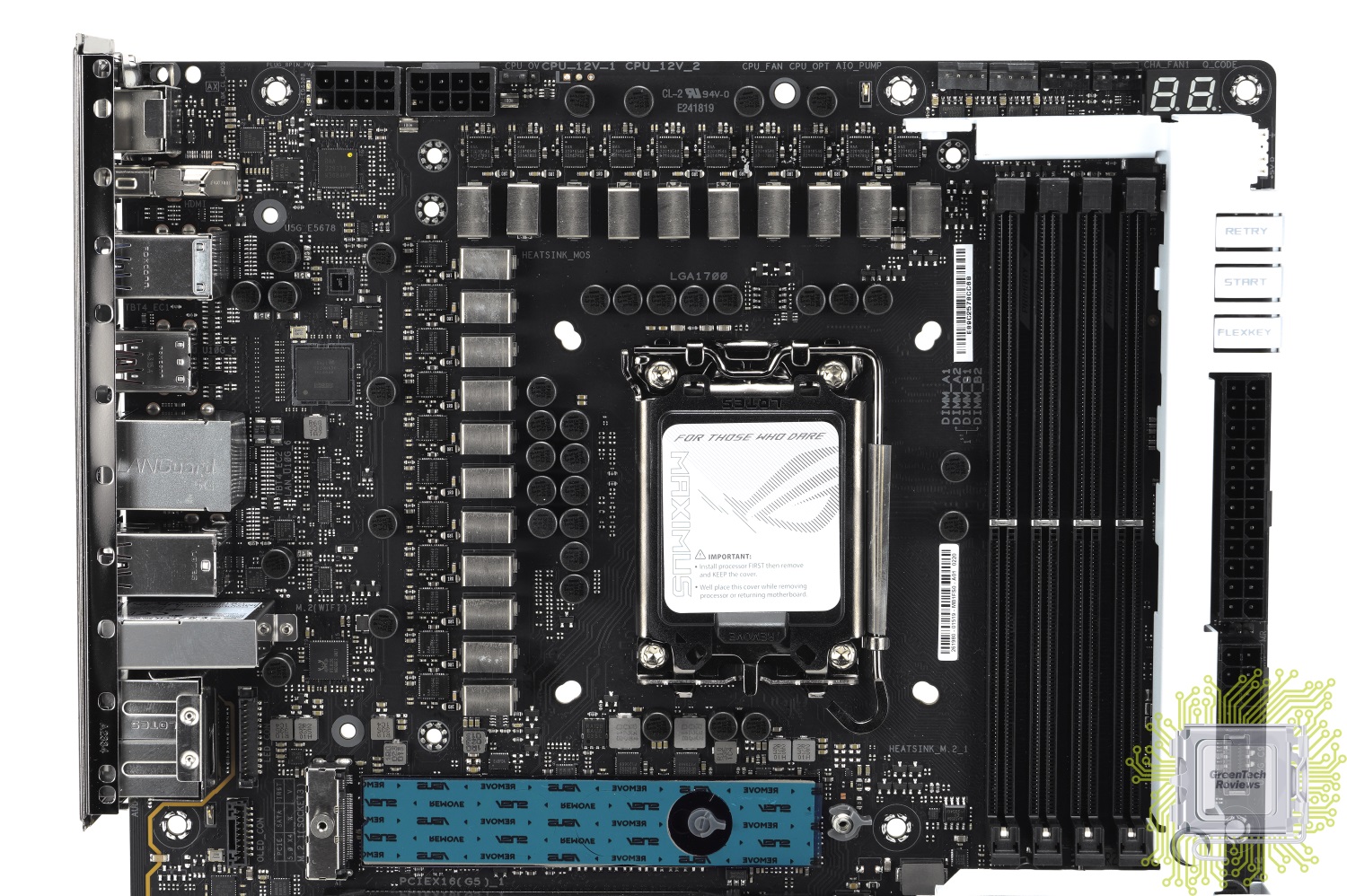

Подсистема питания процессорных ядер реализовано 20 фаз, ещё 1 — для графического ядра. Все они характерны RAA22010540 (105 А). Работает всё это добро под управлением контроллера RAA229131. Две дополнительные фазы (контроллеры PCIe и оперативной памяти) характерны иной компоновкой — каждая укомплектована мосфетом MP86992 (50A), а работают они под управлением контроллера M2940A.

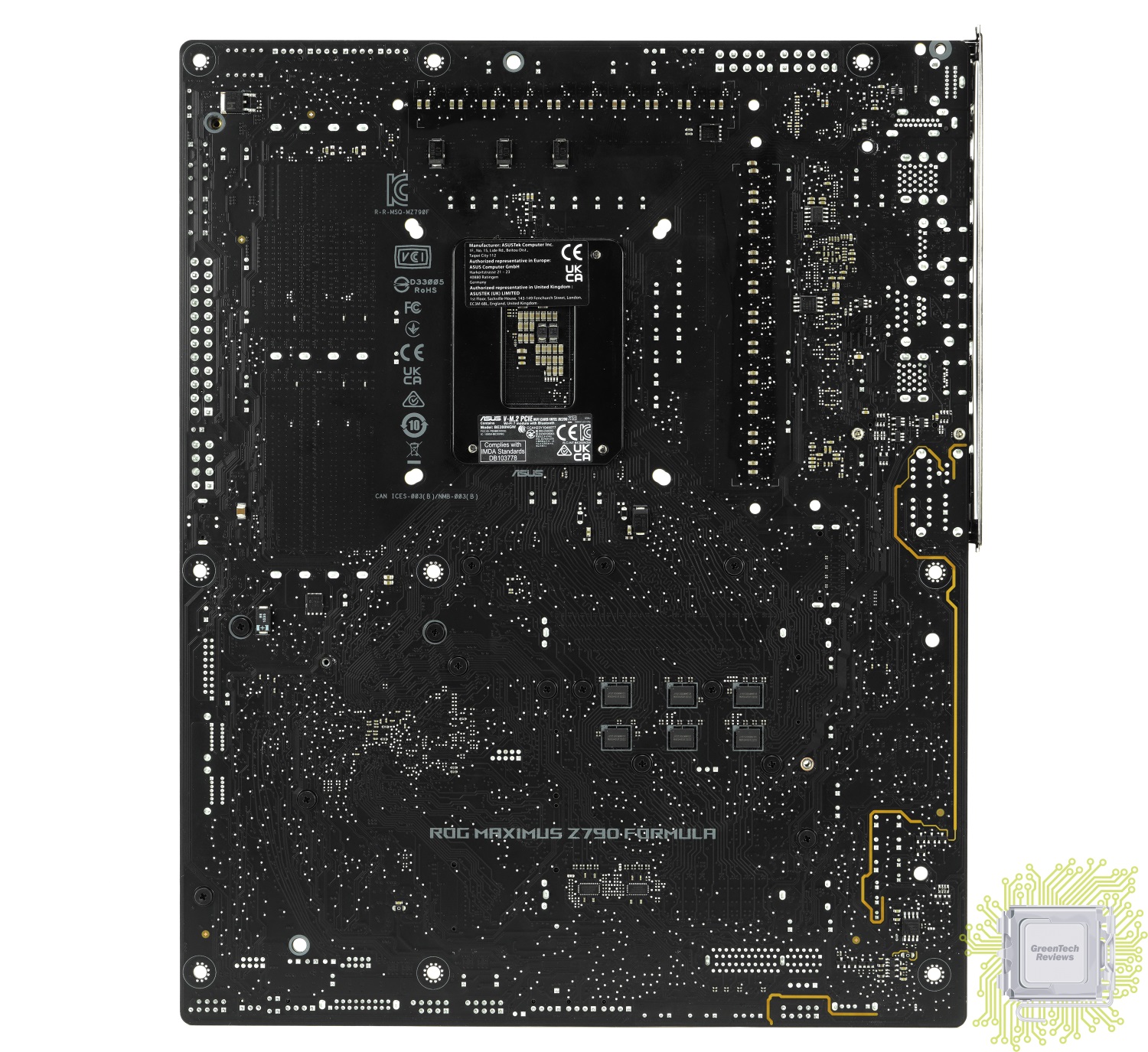

Плата с обратной стороны. Ничего примечательного для нас нет.
