Обзор и тестирование материнской платы ASUS ROG STRIX B860-I GAMING WIFI

Чипсеты Intel 800-й серии вместе с процессорами Core Ultra 200-й серии потребовали от производителей материнских плат уделить достаточно много внимания их продукции, ведь возможности чипсетов и процессоров стали шире особенно в плане скоростных показателей интерфейсов, ими реализуемых. PCIe 5.0, DDR5 и Thunderbolt 4 для этой платформы повсеместное необходимое явление, поэтому сложность материнских плат только возросла. Но инженеры ASUS не брезгуют экспериментами, правда — в сегменте ТОП-решений. В рамках среднебюджетного чипсета B860 всё несколько проще, но и тут без интересностей не обошлось. Хотя и не без нюансов. Что есть такое ASUS ROG STRIX B860-I GAMING WIFI — выясняем в этом материале!

Стоимость ASUS ROG STRIX B860-I GAMING WIFI в рознице на момент публикации материала составляет от 21000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение


Поставляется ASUS ROG STRIX B860-I GAMING WIFI в коробке с обновлённым дизайном, актуальным и для решений на базе 800-х серий чипсетов Intel (да и AMD тоже). На фронтальной стороне можно увидеть название платы, некоторые логотипы производителей компонентов и используемых технологий, а также изображение платы.

На обратной стороне коробки присутствует изображение платы, а вокруг достаточно подробно расписаны технические характеристики. Отдельно производитель выделяет мощную подсистему питания и её систему охлаждения, поддержку M.2 SSD PCIe 5.0 и новую систему фиксации видеокарты Q-Slot Release.

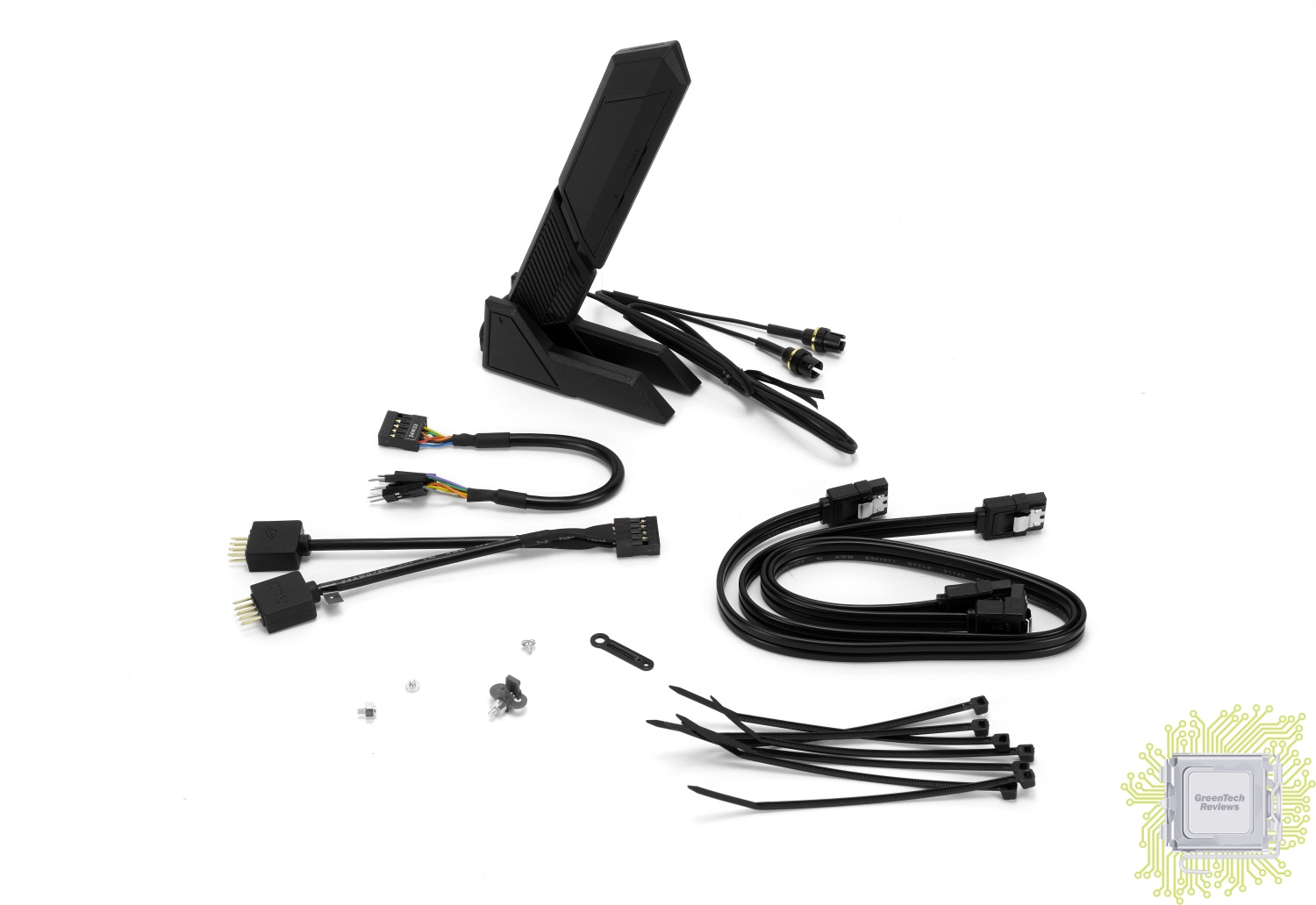

Комплект поставки включает в себя:
— руководство пользователя;
— набор фирменных наклеек;
— тканевый брелок;

— два SATA кабеля;
— переходник для USB 2.0 портов;
— винты для фиксации M.2 устройств;
— внешнюю антенну Wi-Fi модуля;
— переходник для подключения проводов передней панели корпуса;
— набор пластиковых стяжек.

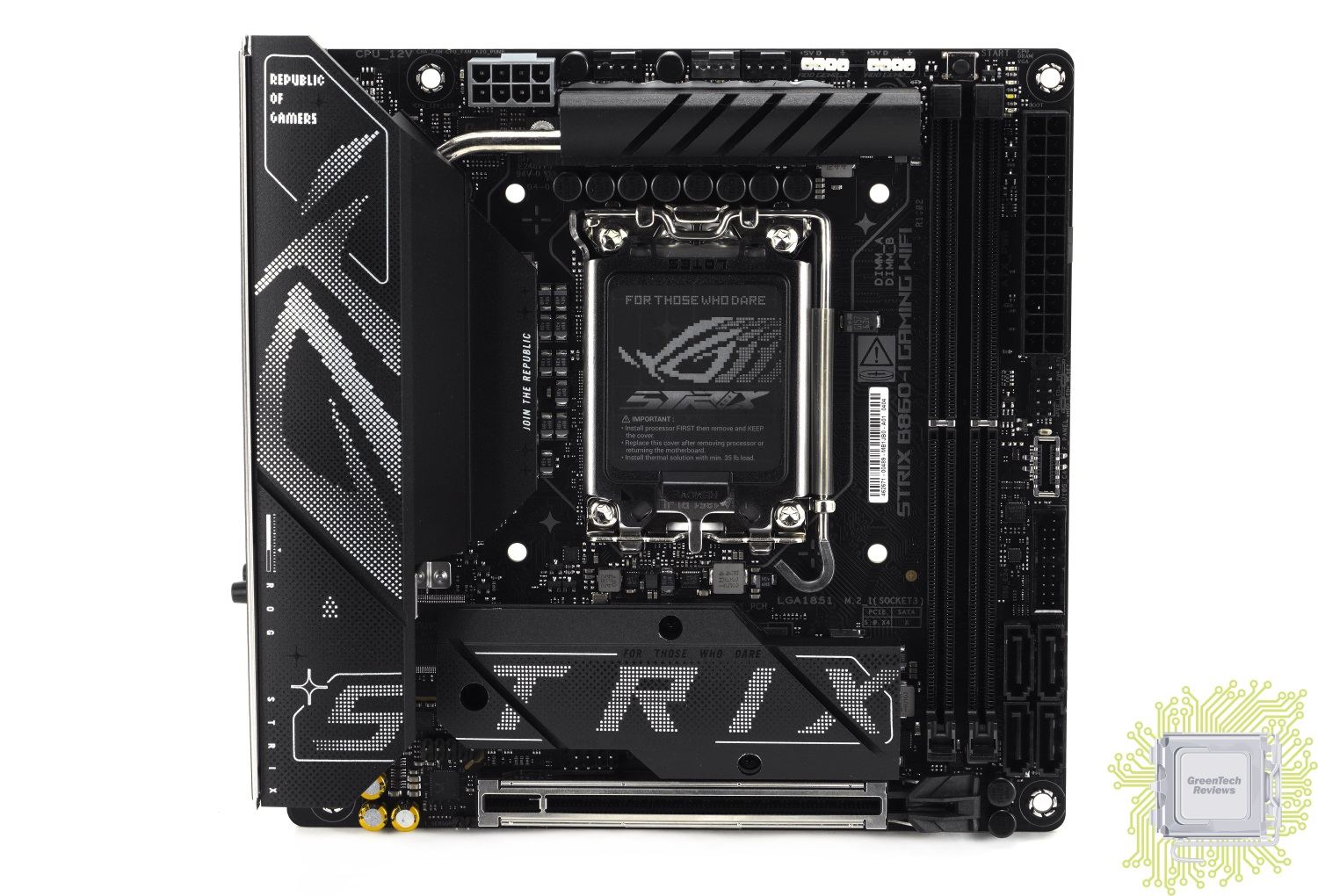

Дизайн материнской платы был полностью обновлён в сравнении с ROG STRIX B760-I GAMING WIFI — это касается как технической составляющей, так и визуальной. Фактически, перед нами совершенно другая материнская плата, отвечающая всем требованиям в плане поддержки процессоров Core Ultra 200-й серии, которые ни в чём не похожи на предшествующие процессоры. Но, что логично, расположение ключевых компонентов стандартное в соответствии со спецификацией на стандарт.

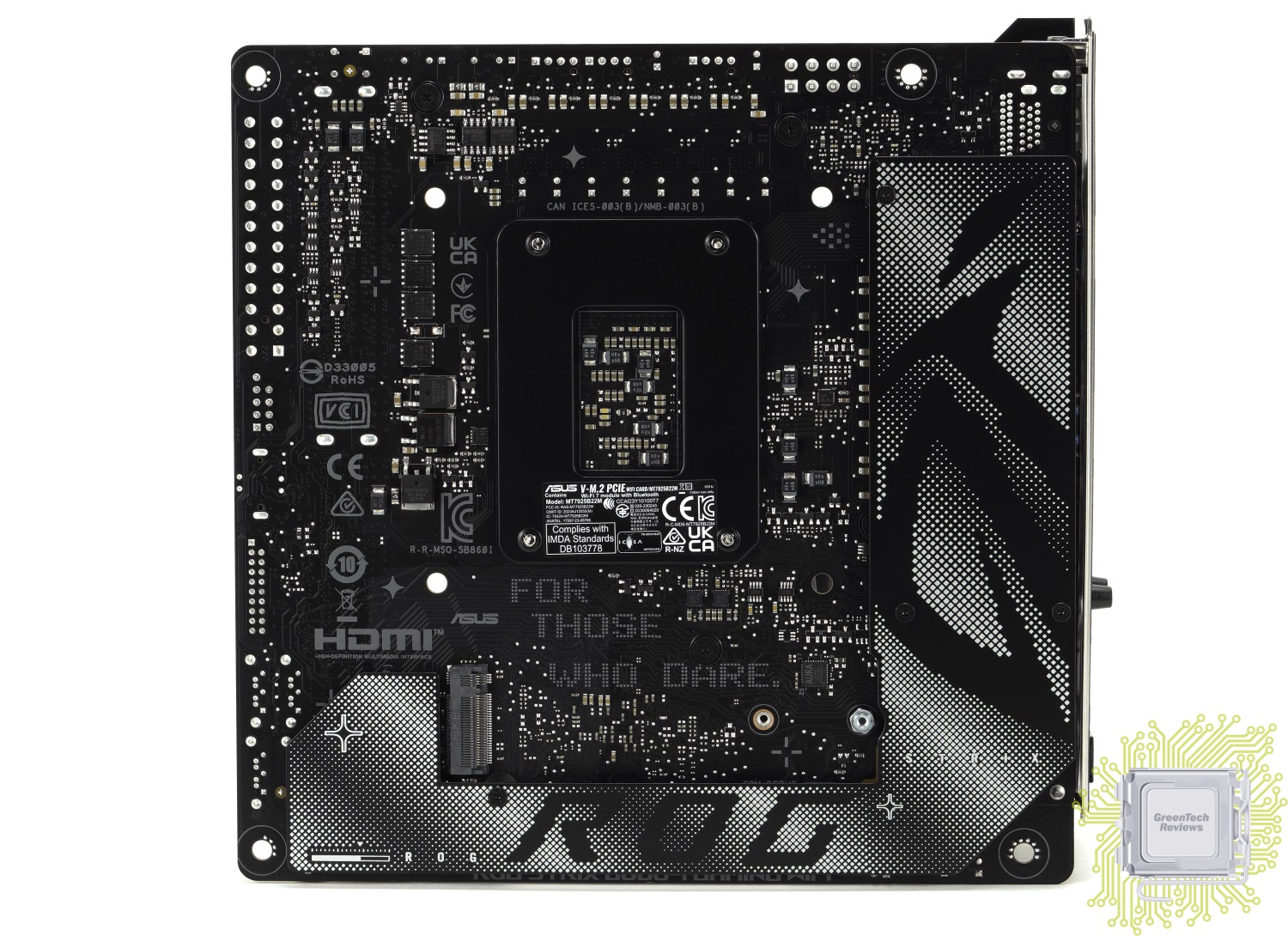

На обратной стороне материнской платы мы можем увидеть множество электронных компонентов — в таком формате это не удивительно. Частично плата закрыта металлической пластиной, но, как вы ещё увидите далее, роль системы охлаждения эта пластина не играет.

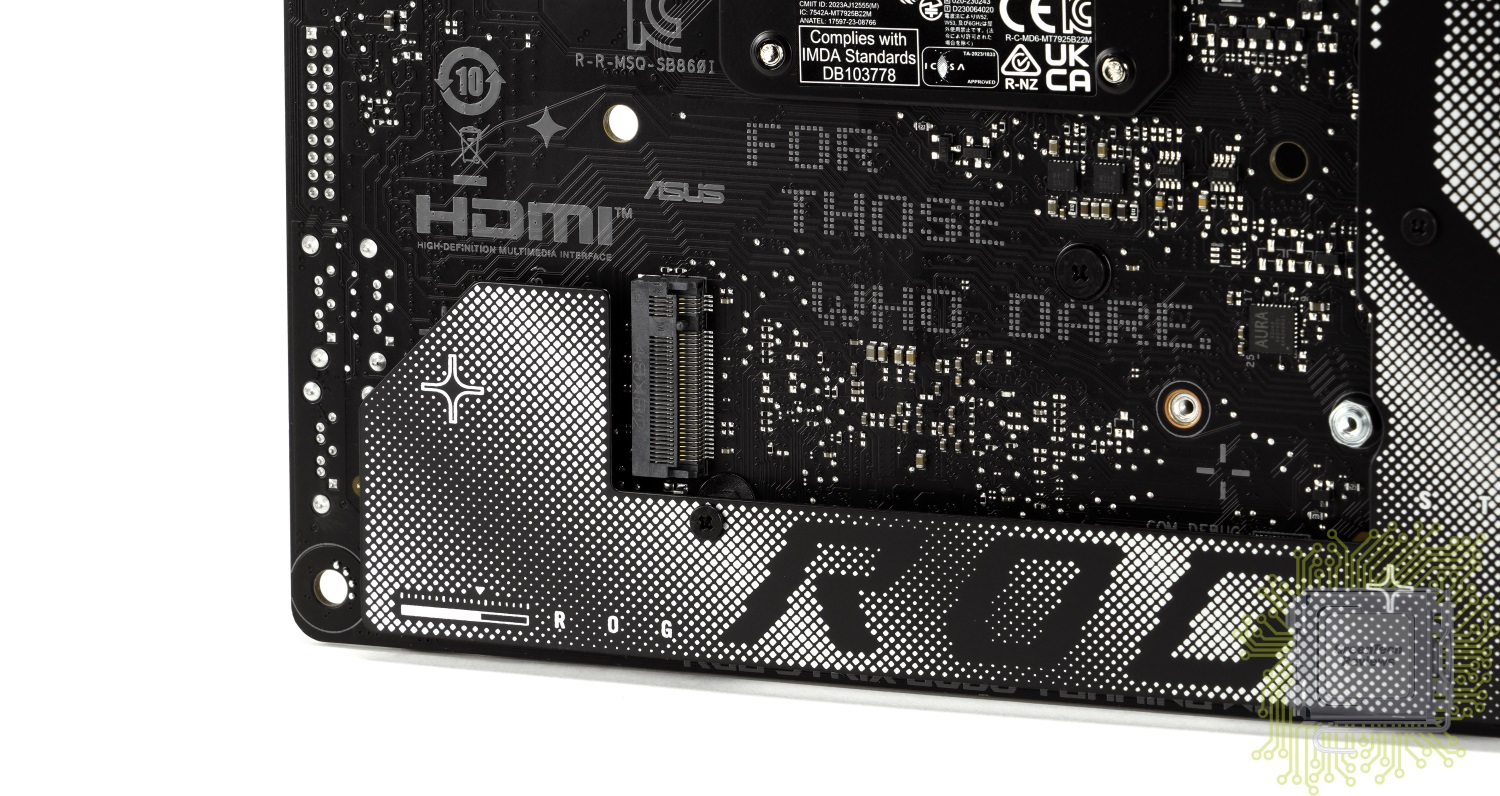

А ещё на этой стороне платы расположен разъём для M.2 PCIe 4.0 SSD формата 2242/2260/2280. PCIe линии реализованы чипсетом Intel B860.

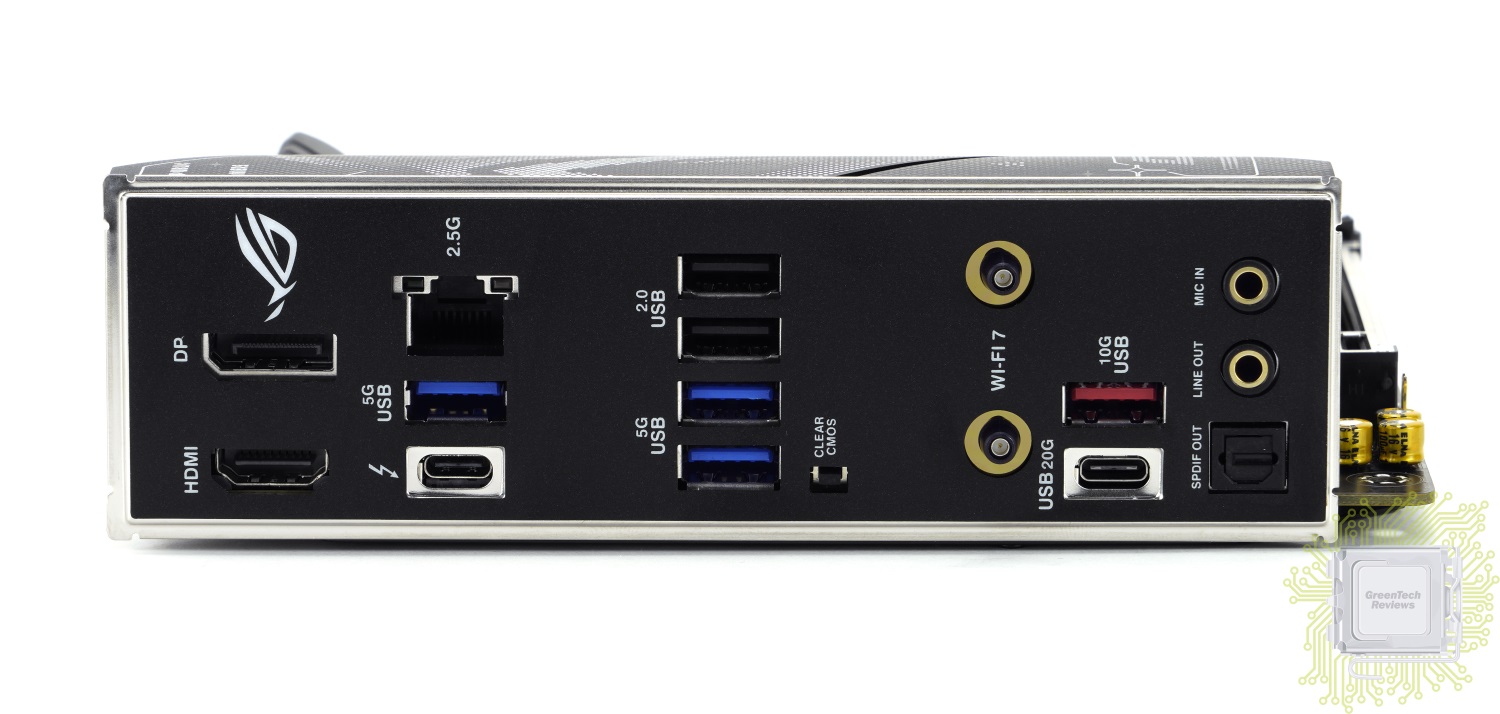

Панель ввода/вывода тоже претерпела значительные изменения в плане подключения звуковых устройств — производитель отказался от аудио порта формата Type-C (и соответствующего кабеля в комплекте поставки).
Итого нам доступны:
– кнопка Clear CMOS;
– DisplayPort выход (1.4, до 4K при 60 Гц);
– HDMI выход (2/1, до 4K при 60 Гц);
– два USB 2.0 Type-A порта;
– три USB 3.2 Gen1 Type-A порта (5 Гбит/с);
– один USB 3.2 Gen2 Type-A порт (10 Гбит/с);
– один Thunderbolt 4 порт формата Type-C (с поддержкой DisplayPort до 8K при 60 Гц x1 с DSC, макс. 23.8 Гбит/с);
– один USB 3.2 Gen2x2 Type-C порт (20 Гбит/с);
– сетевой порт RJ-45 (2.5 Гбит/с, Intel);
– два коннектора для подключения внешней Wi-Fi антенны (Wi-Fi 7);
– два аудио разъёма 3.5 мм;
— один оптический выход S/PDIF.

Сбоку платы нашлось место для двух слотов оперативной памяти стандарта DDR5, четырёх SATA портов, USB 3.2 Gen1 (2x Type-A) и 3.2 Gen2 (1x Type-C) разъёмов для подключения соответствующих портов на корпусе, а также разъём для подключения кабелей передней панели корпуса.

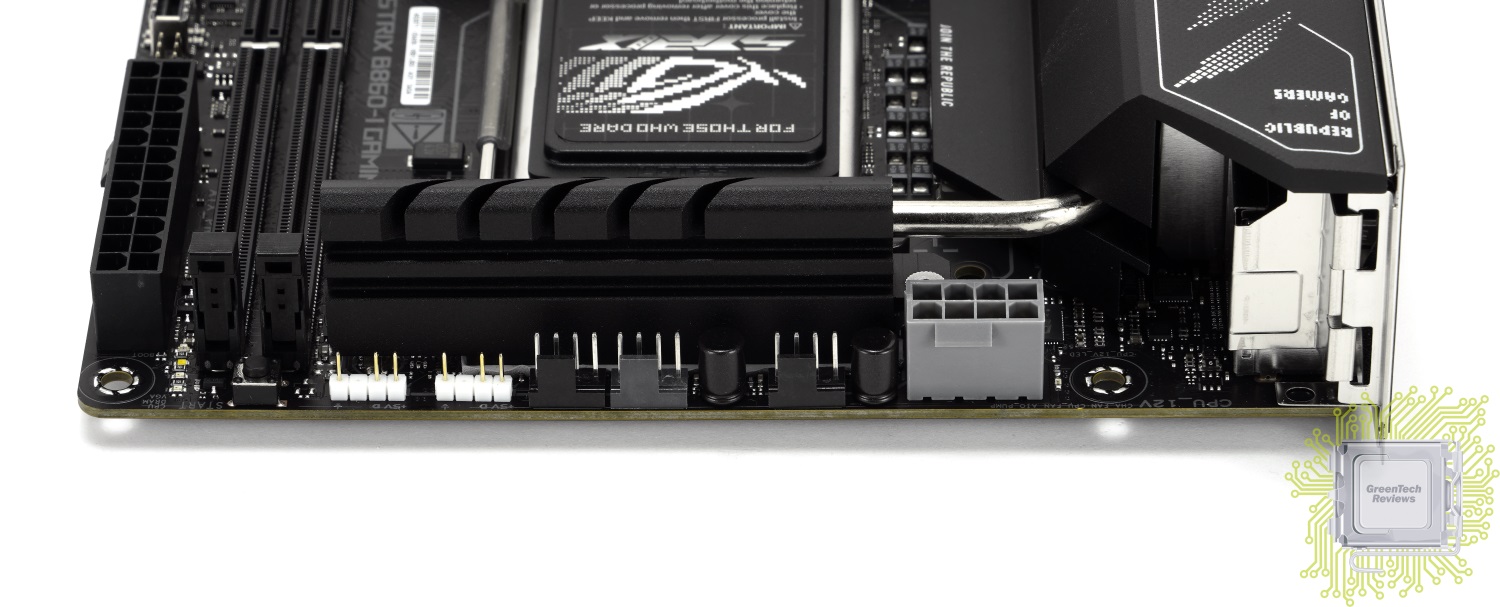

В самом углу платы размещён набор светодиодов, которые заменяют POST коды и по ним можно определить проблему при включении, если она вызвана процессором, памятью, видеокартой или загрузочным диском. Возле слотов для модулей оперативной памяти размещена кнопка включения системы. Сверху платы можно обнаружить три 4-контактных разъёма для вентиляторов (один из них — для помпы СЖО) и два разъёма для подключения ARGB устройств. Для питания процессора реализован один 8-контактный разъём.

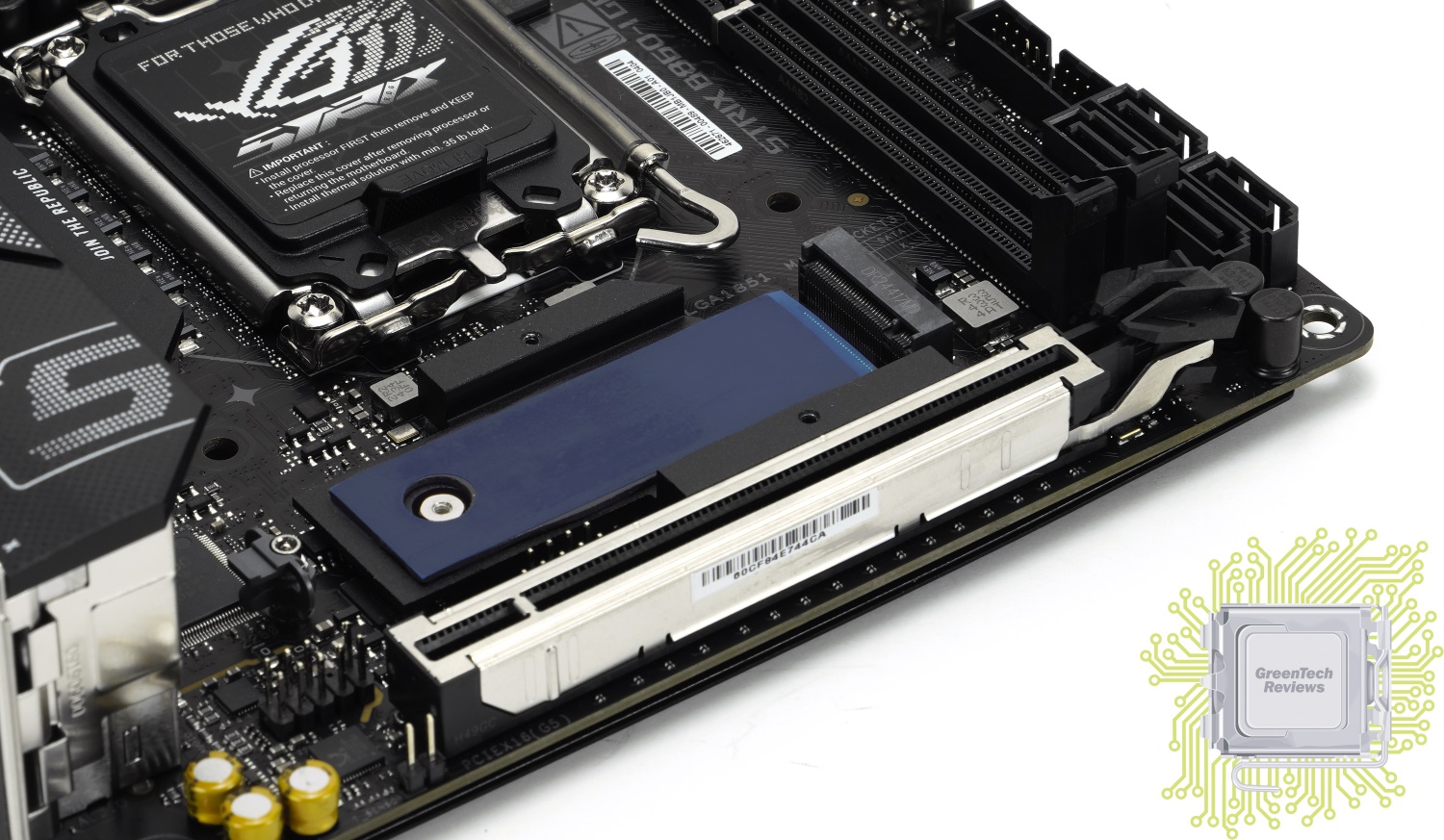

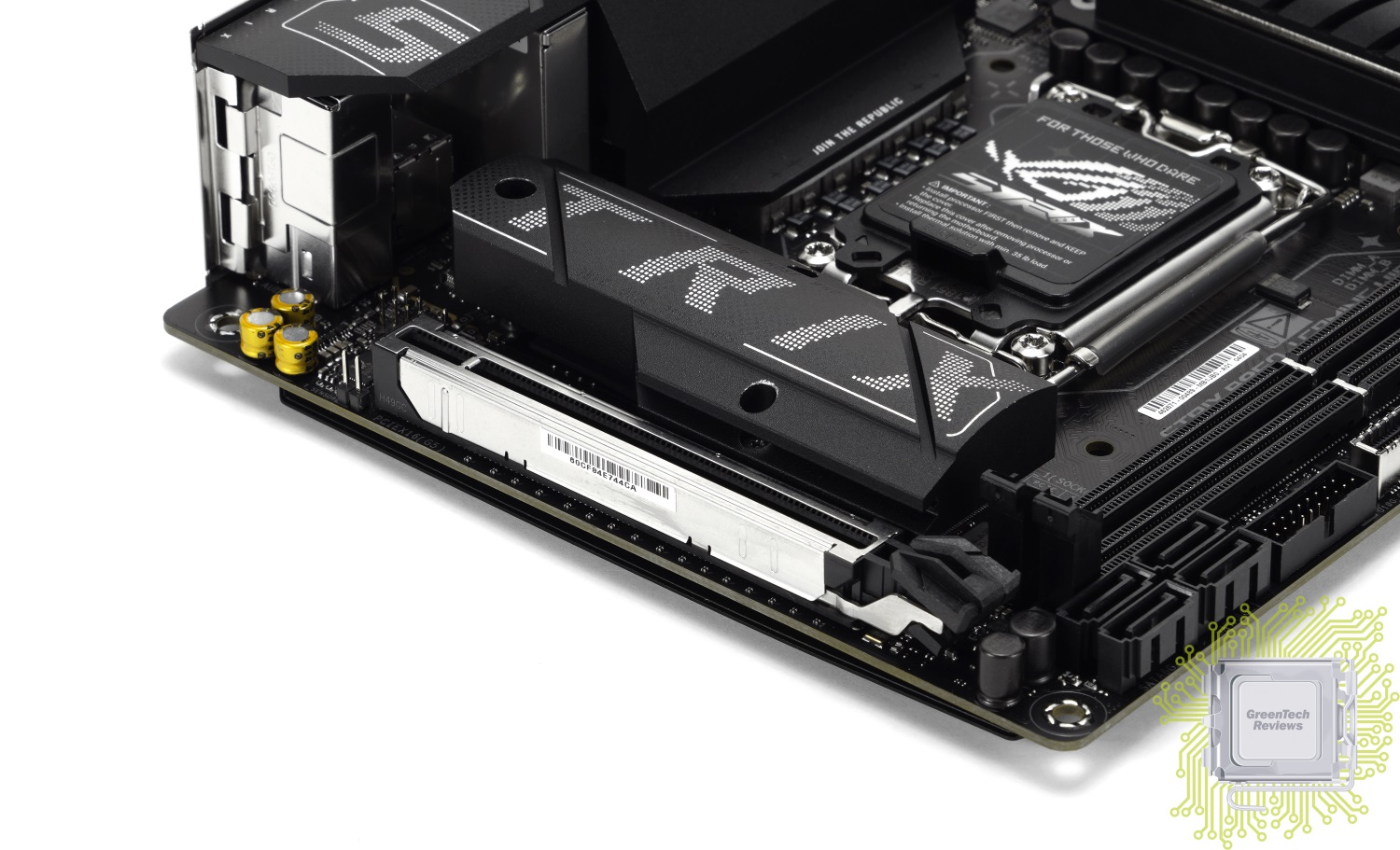

Для установки видеокарты реализован, традиционно, один PCIe x16 слот стандарта 5.0. На плате распаян аудио тракт, который основан на базе Realtek S1220A и который дополнен усилителем Savitech SV3H712.

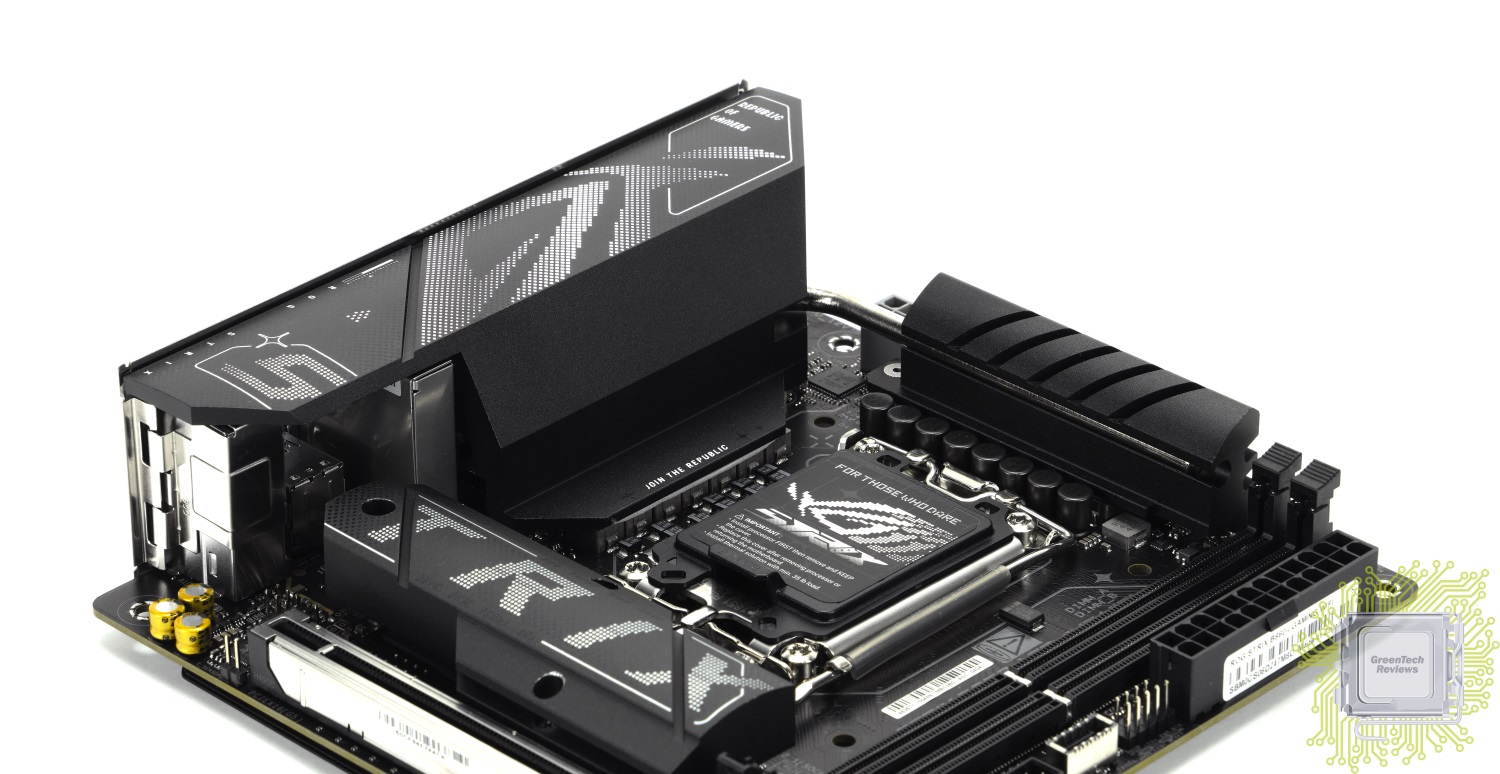

Система охлаждения компонентов платы насчитывает несколько элементов — это объединённые тепловой трубкой радиаторы подсистемы питания процессора, радиатор M.2 SSD и радиатор чипсета. С SSD радиатор соприкасается при помощи термопрокладки.

Этот разъём M.2 поддерживает установку SSD формата 2260/2280 с интерфейсами PCIe 5.0 x4. Реализован этот разъём PCIe линиями процессора. Радиатор, на который «ложится» этот SSD, отводит тепло ещё и от чипсета.

Между PCIe слотом и радиатором чипсета расположены два штыревых разъёма — один для подключения USB 2.0 портов, второй для подключения аудио панели.

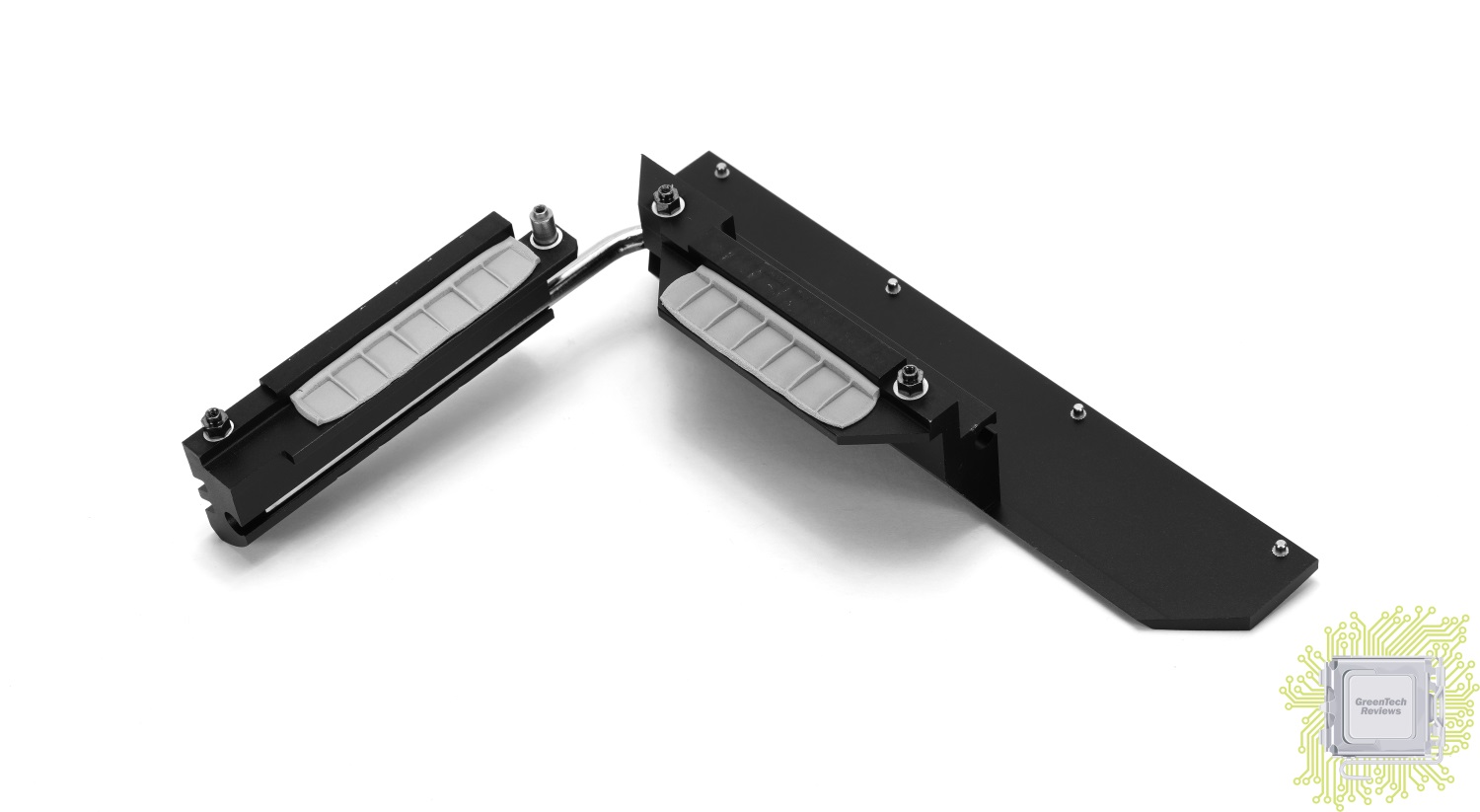

Охлаждается подсистема питания радиатором, состоящим из двух секций, характерных практически обычной формой (по сравнению с теми, что были на этой плате, но предшествующего поколения).

Для отвода тепла используется пара термопрокладок для каждой секции радиатора.

Металлическая пластина, которую вы видели ранее на обратной стороне платы, никак и самой платой, помимо мест фиксации, не соприкасается.

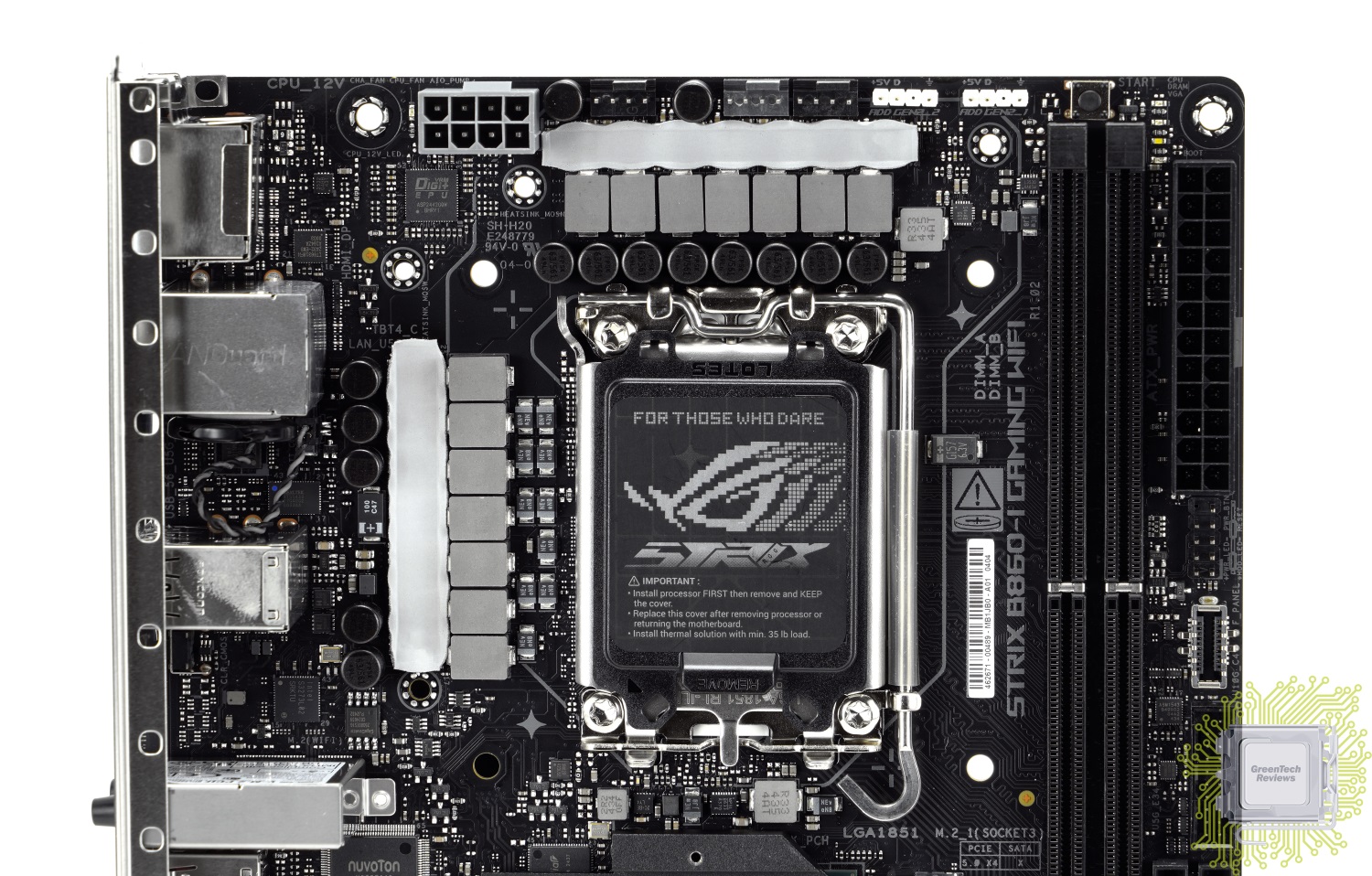

В подсистеме питания реализовано 14 фаз. 10 фаз выделено для процессорных ядер, 1 фаза для встроенного графического ядра, 2 фазы для VCCSA и 1 фаза для VNNAON. Все они характерны сборками SiC629 (80 А). Основной контроллер для управления подсистемой питания — Digi+ ASP2442GQW.

Читать далее: обзор UEFI BIOS и программного обеспечения
