MSI Project Zero — что это за проект такой, что для него требуется и сложно ли собрать ПК с использованием этих компонентов?

Каждый владелец игрового ПК хоть раз задумывался о том, чтобы собрать красивую систему, которая будет не только выполнять свою основную функцию, но и радовать своего владельца внешним видом. С точки зрения всяких светящихся компонентов это уже давно не является проблемой. Даже разного вида накладка для кабелей питания существуют. Но для многих это «не то». Стиль и аккуратность сборки тоже являются немаловажными аспектами красивых систем. И лишь относительно недавно производители задумались над тем, как можно скрыто проложить кабели в ПК. Компания MSI предлагает Project Zero — материнские платы, у которых все разъёмы размещены не на лицевой стороны платы, а с обратной стороны. Но для таких материнских плат требуются особенные корпуса. В целом, это не проблема — совместимых уже три десятка точно есть. В этом материале мы рассмотрим Project Zero и расскажем особенности таких сборок.

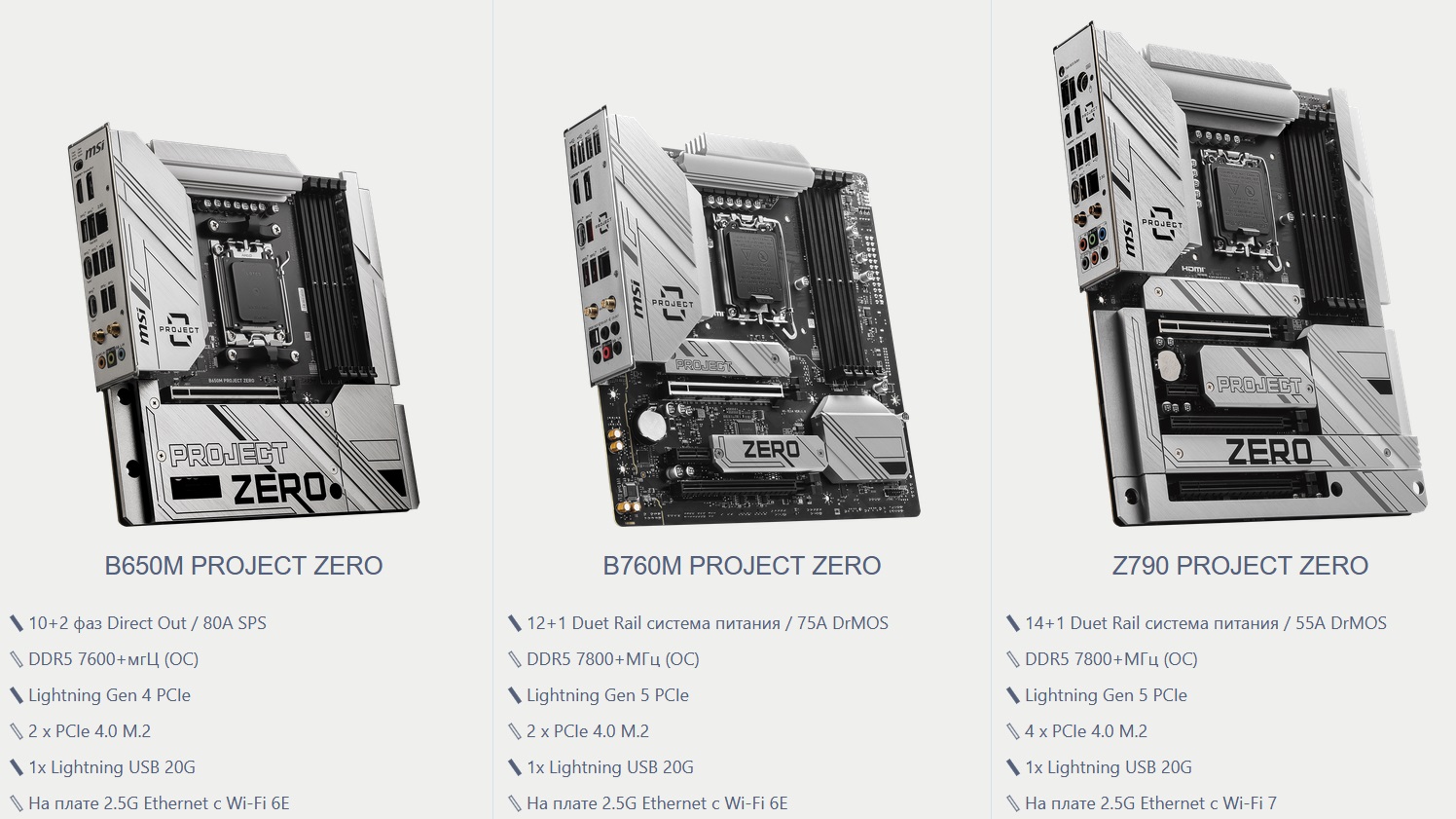

На момент публикации этого материала в ассортименте MSI есть четыре варианта — один для процессоров AMD в исполнении AM5 и три для процессоров Intel — два для LGA 1700 (Alder Lake-S, Raptor Lake-S / Refresh).

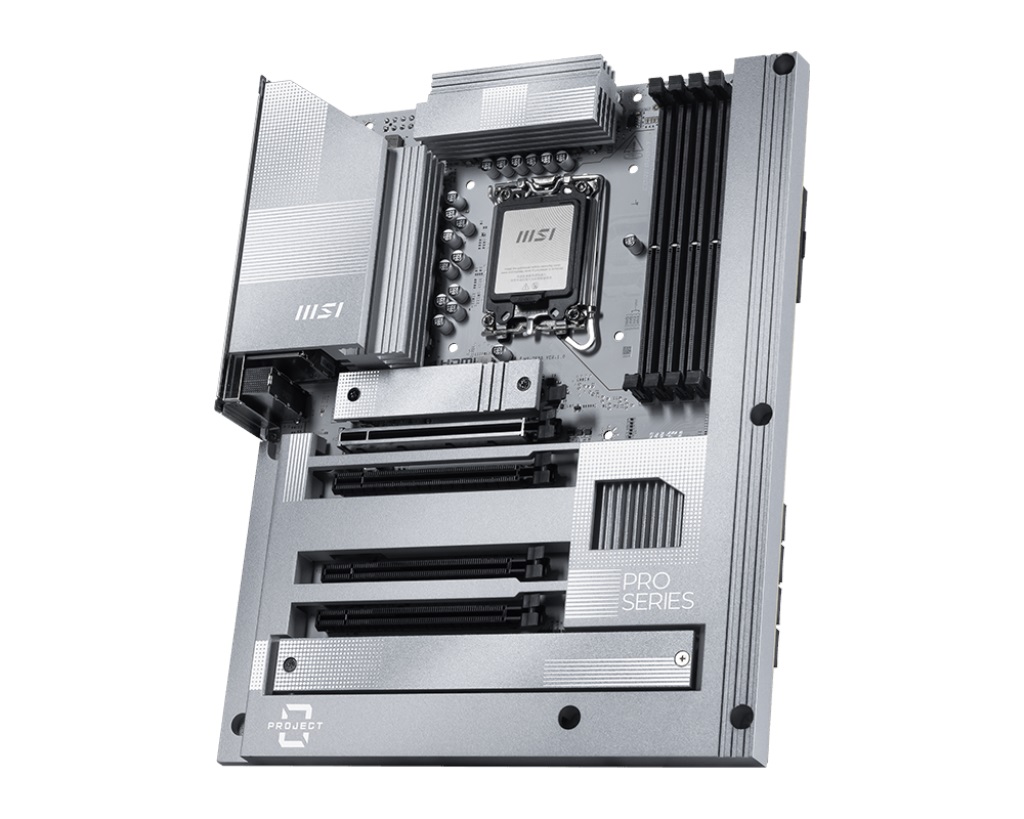

И около месяца назад была представлена плата PRO Z890-S WIFI PZ для процессоров в исполнении LGA 1851 (Arrow Lake-S). До российской розницы она пока не добралась, но, возможно, когда вы будете читать этот материал, её уже можно будет приобрести без проблем с доставкой из других стран.

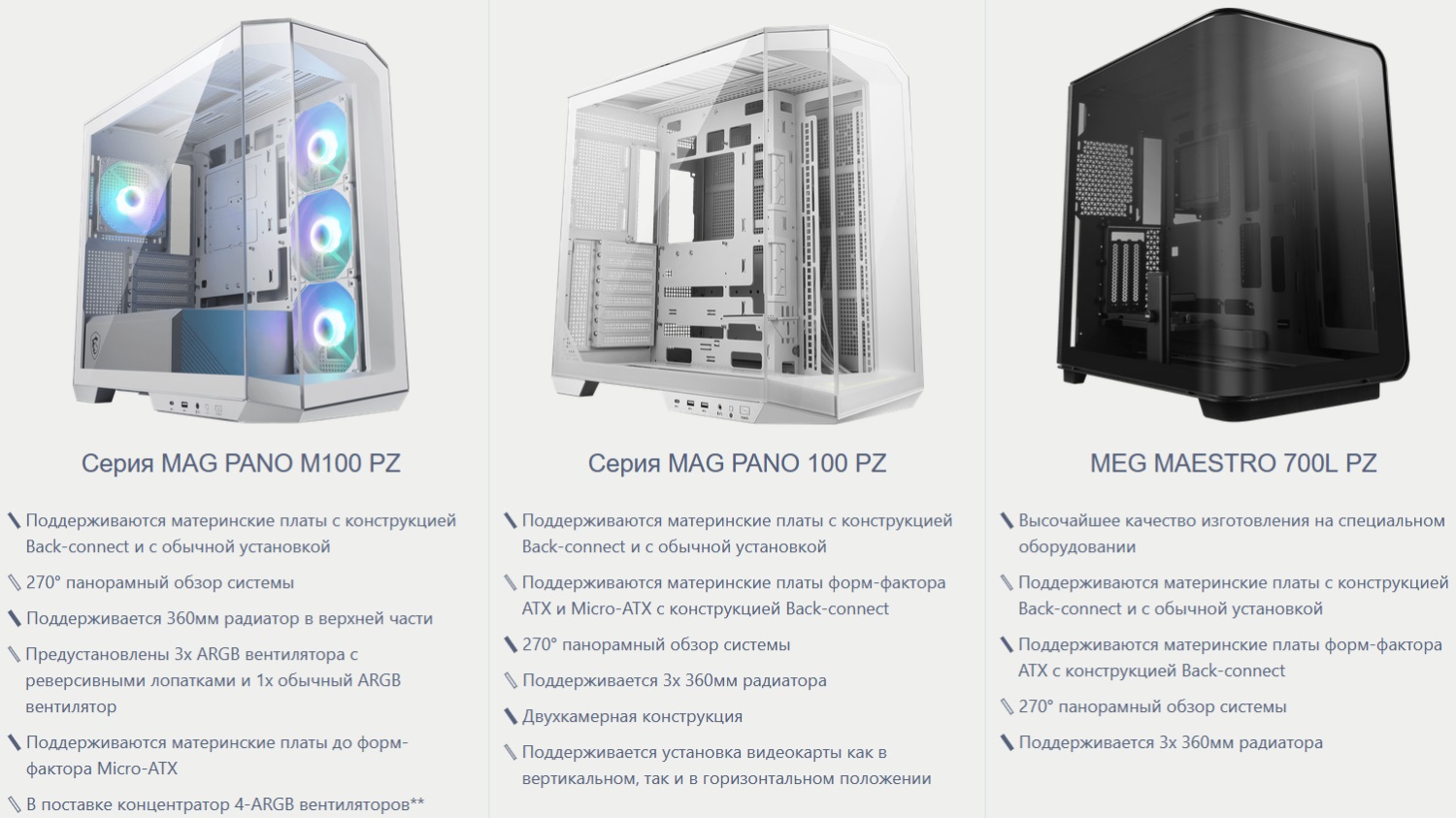

Для любителей MSI есть и несколько корпусов, отличающихся по формату, дизайну и цвету.

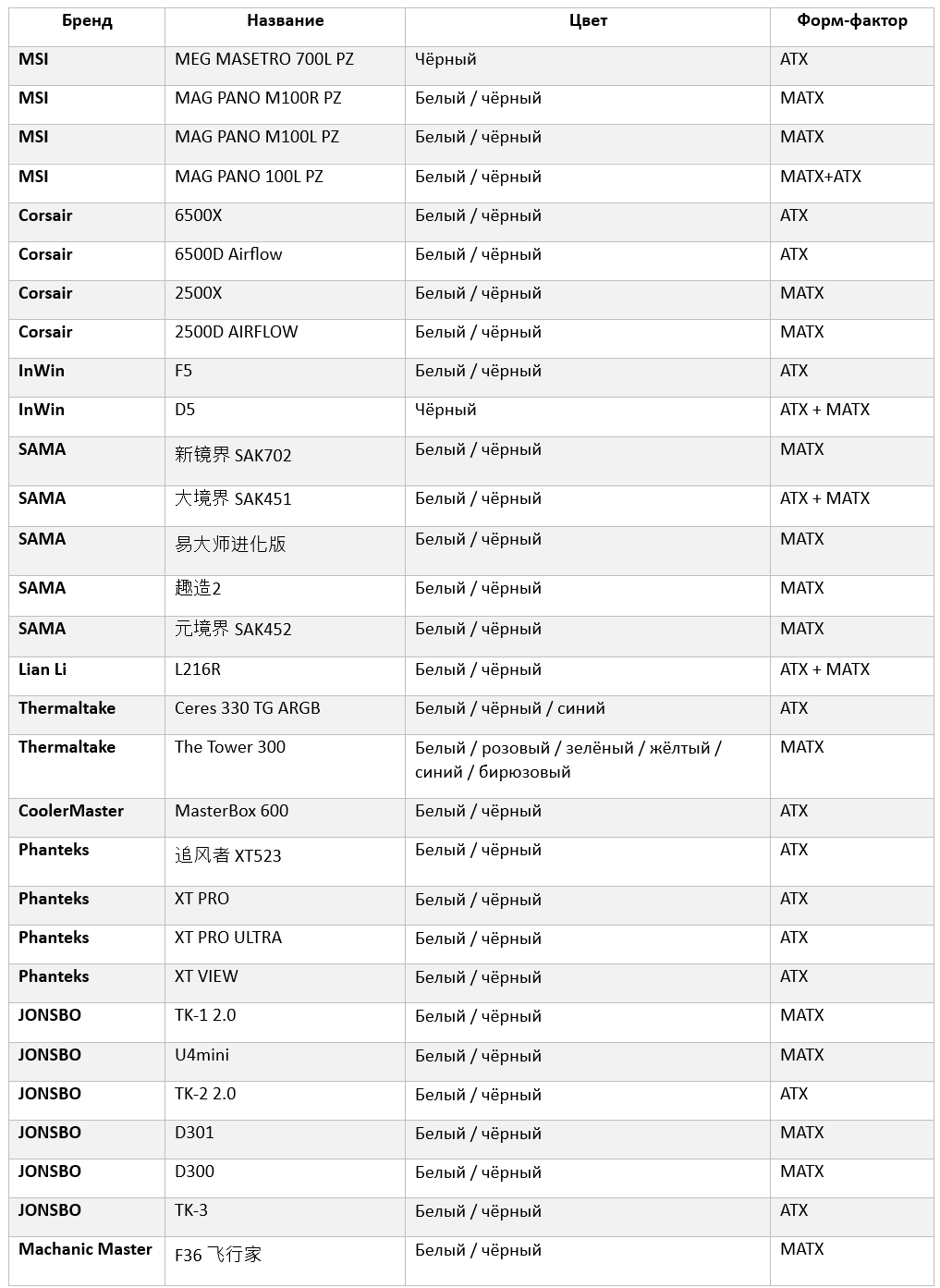

Официальный сайт производителя гласит о том, что всего существует три десятка корпусов, совместимых с материнскими платами Project Zero. В чём их особенность? Об этом — далее в материале.

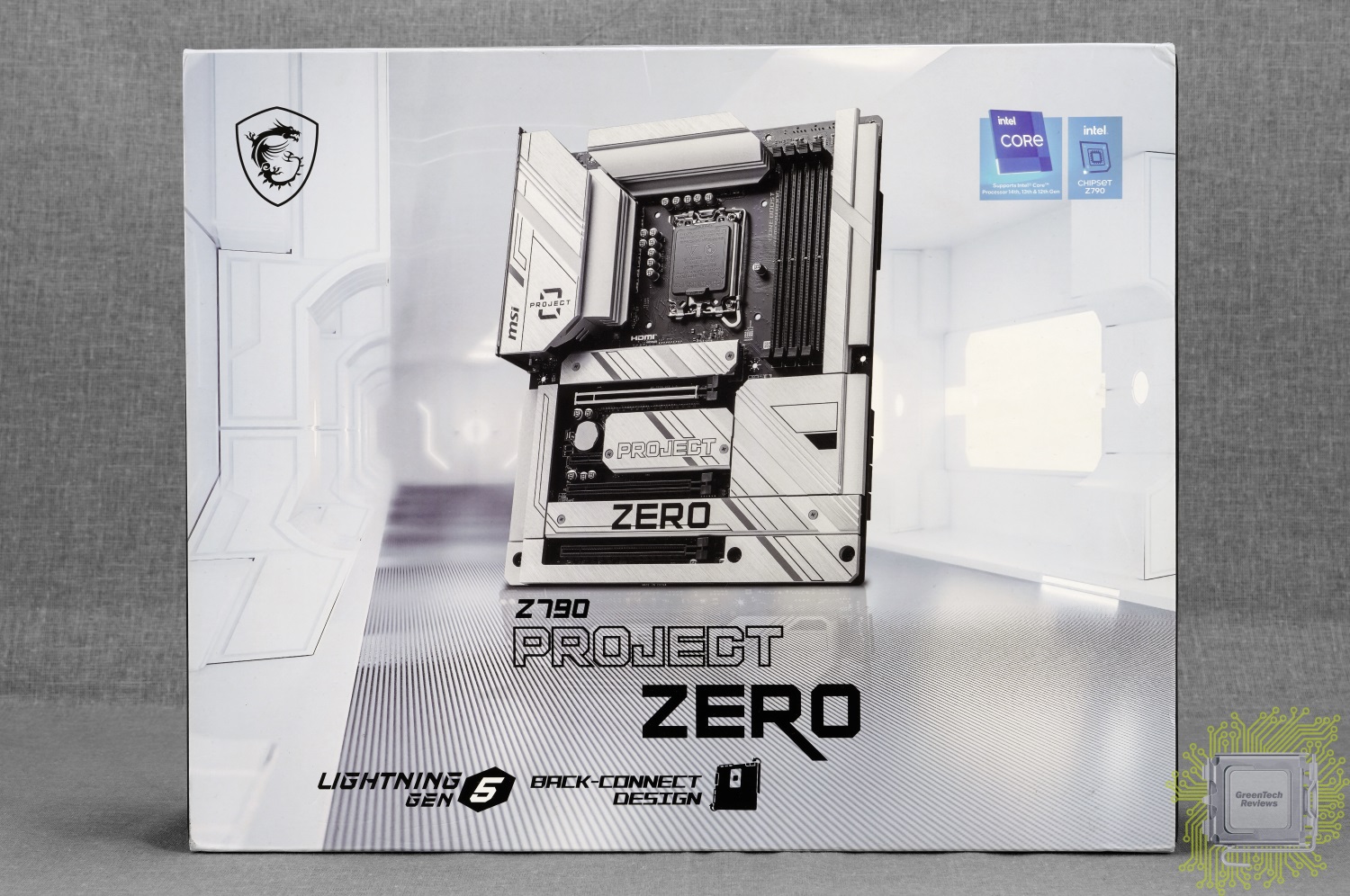

Начнём с материнской платы. Она столь же важна в Project Zero, как и корпус. В отличие от многих других плат производителя, дизайн коробки для плат Project Zero характерен наличием их изображения на лицевой стороне.

А на обратной стороне присутствуют дополнительные изображения, чтобы пользователь точно осознавал какая именно плата находится внутри.

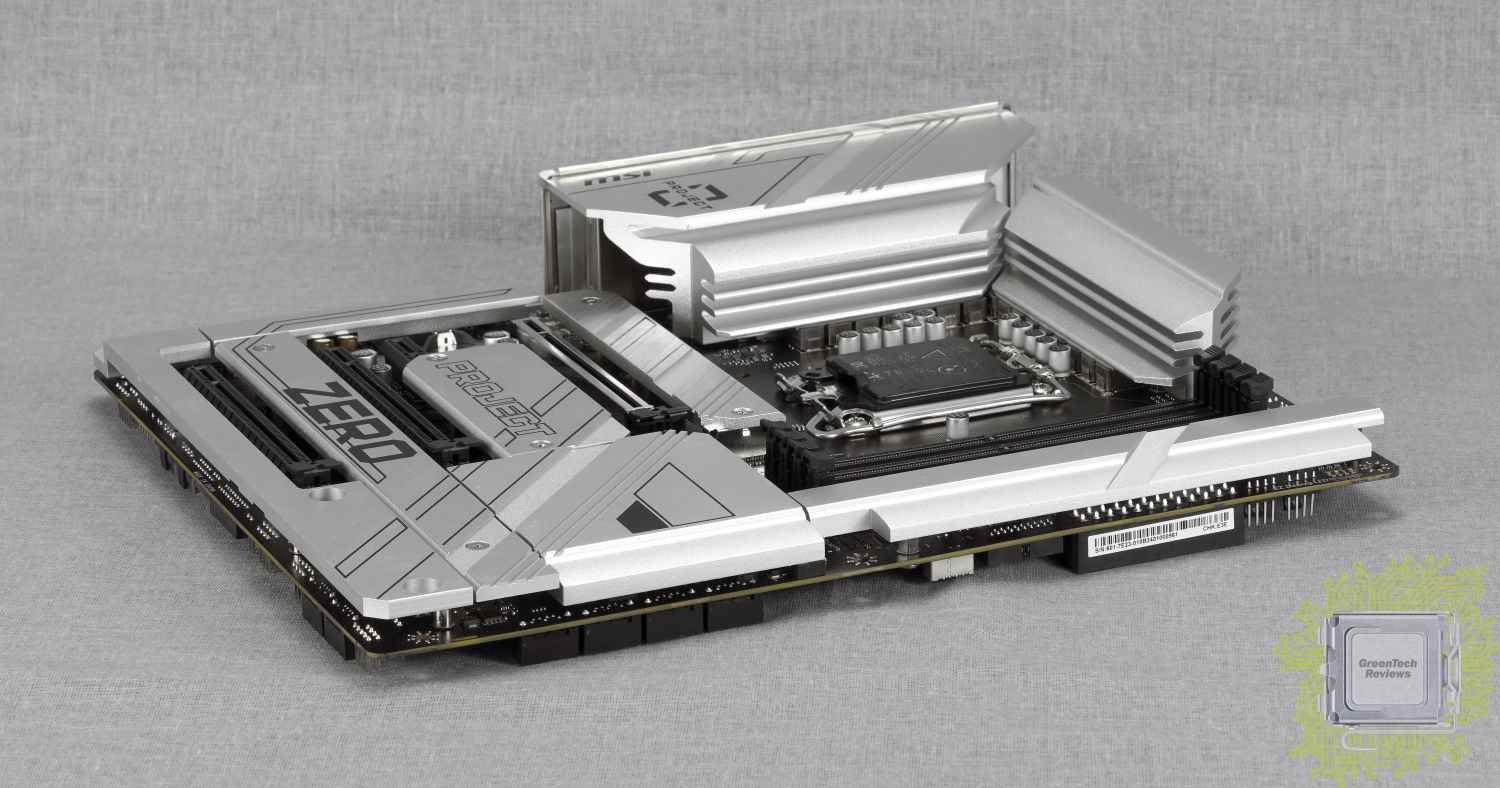

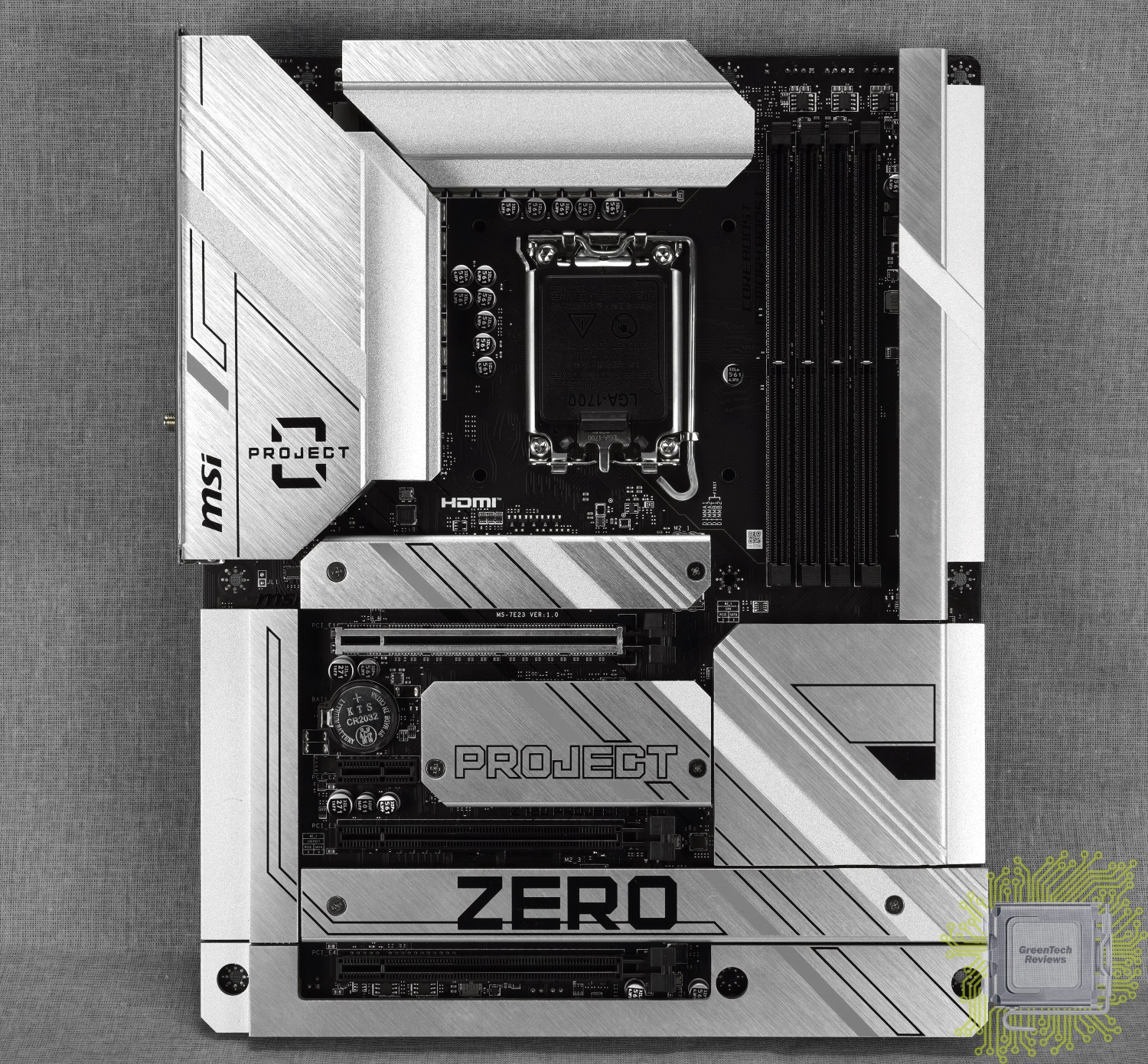

То, что данные материнские платы не совсем обычные, видно сразу — на их лицевой стороне отсутствуют какие-либо разъёмы помимо таковых для процессора, оперативной памяти, PCIe и M.2.

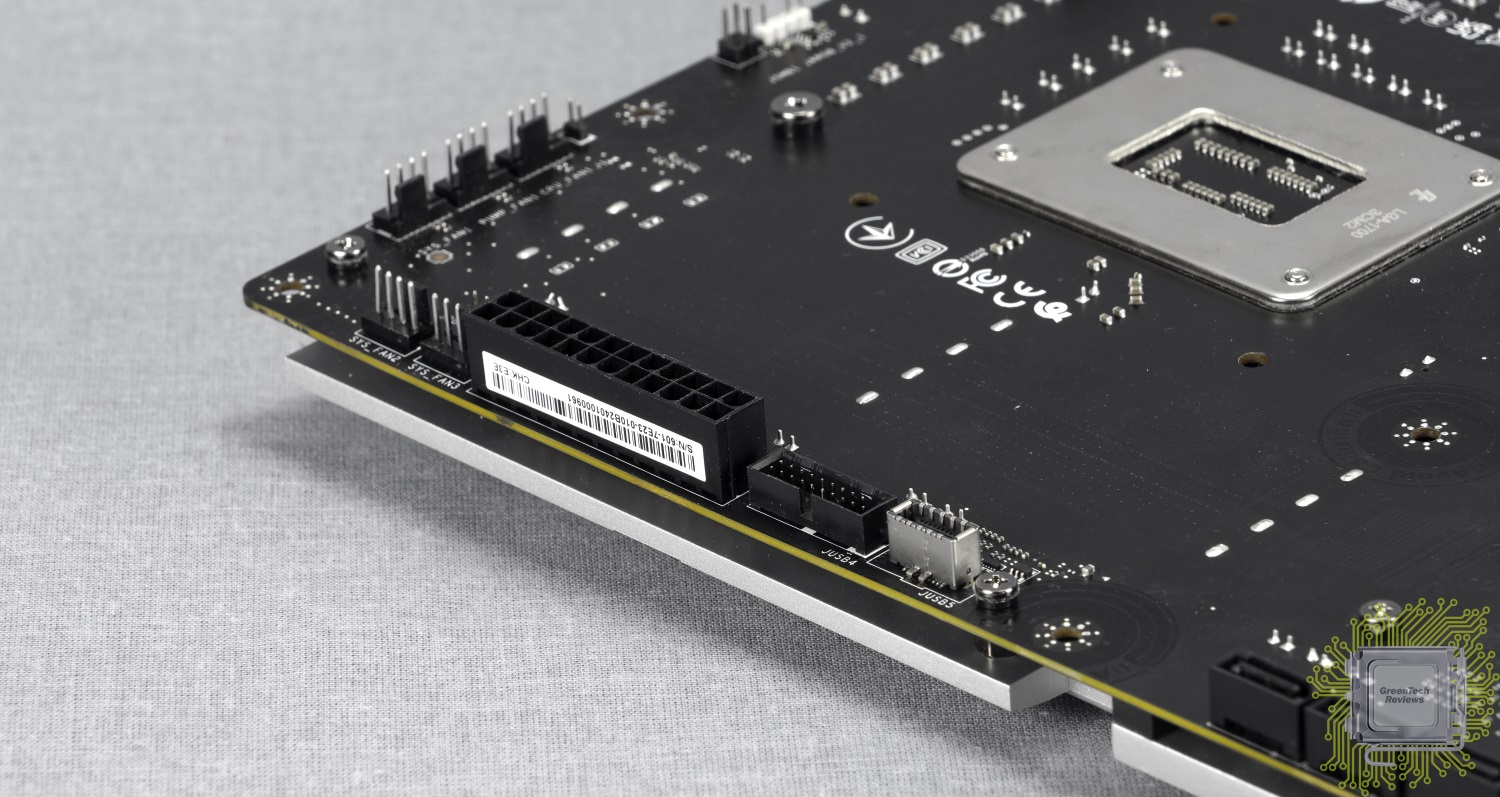

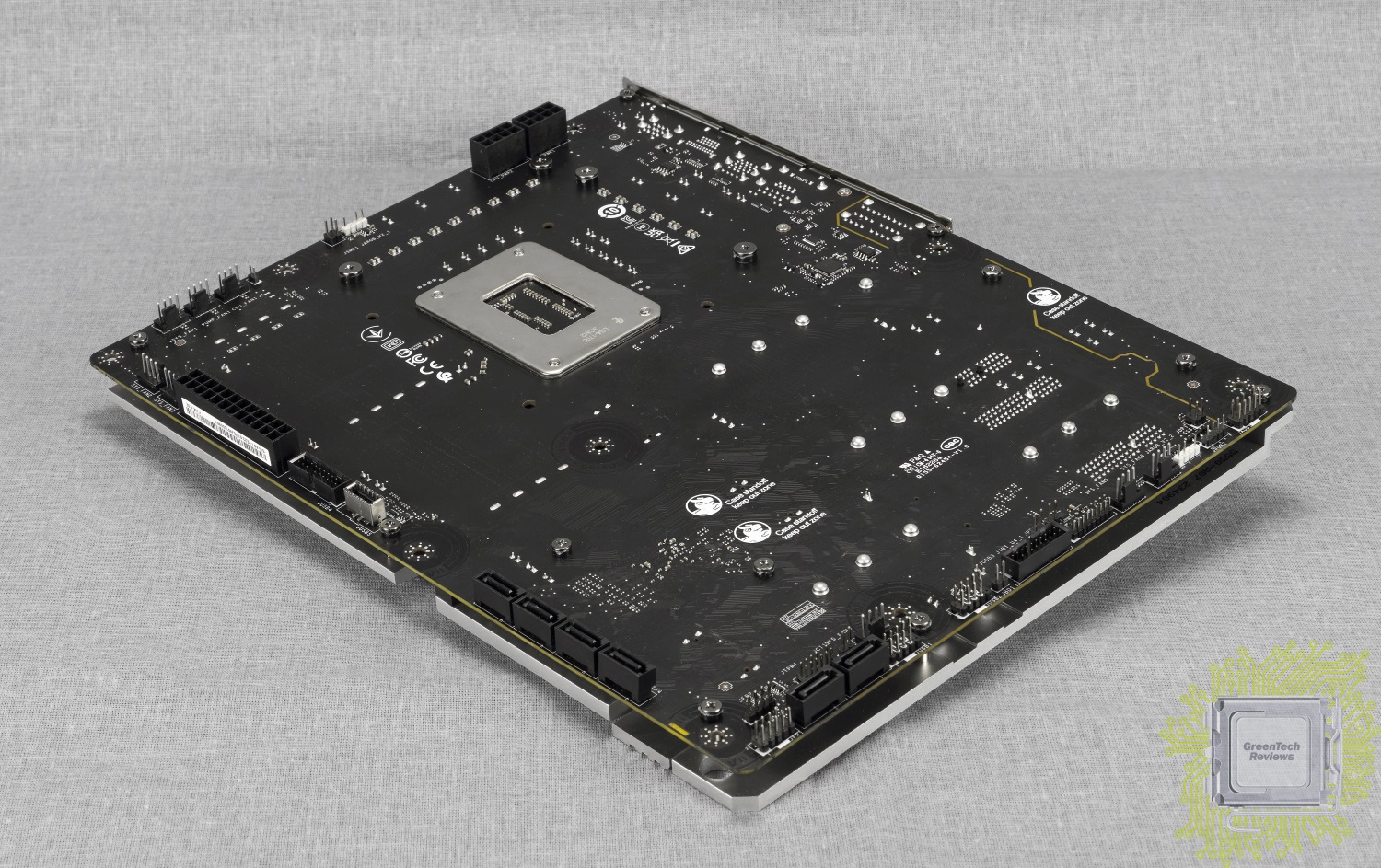

Абсолютно все разъёмы, кроме перечисленных выше, размещены на обратной стороне платы.

Это касается не только разъёмов для подключения питания, но и разъёмов USB, а также штыревых разъёмов для вентиляторов и других устройств.

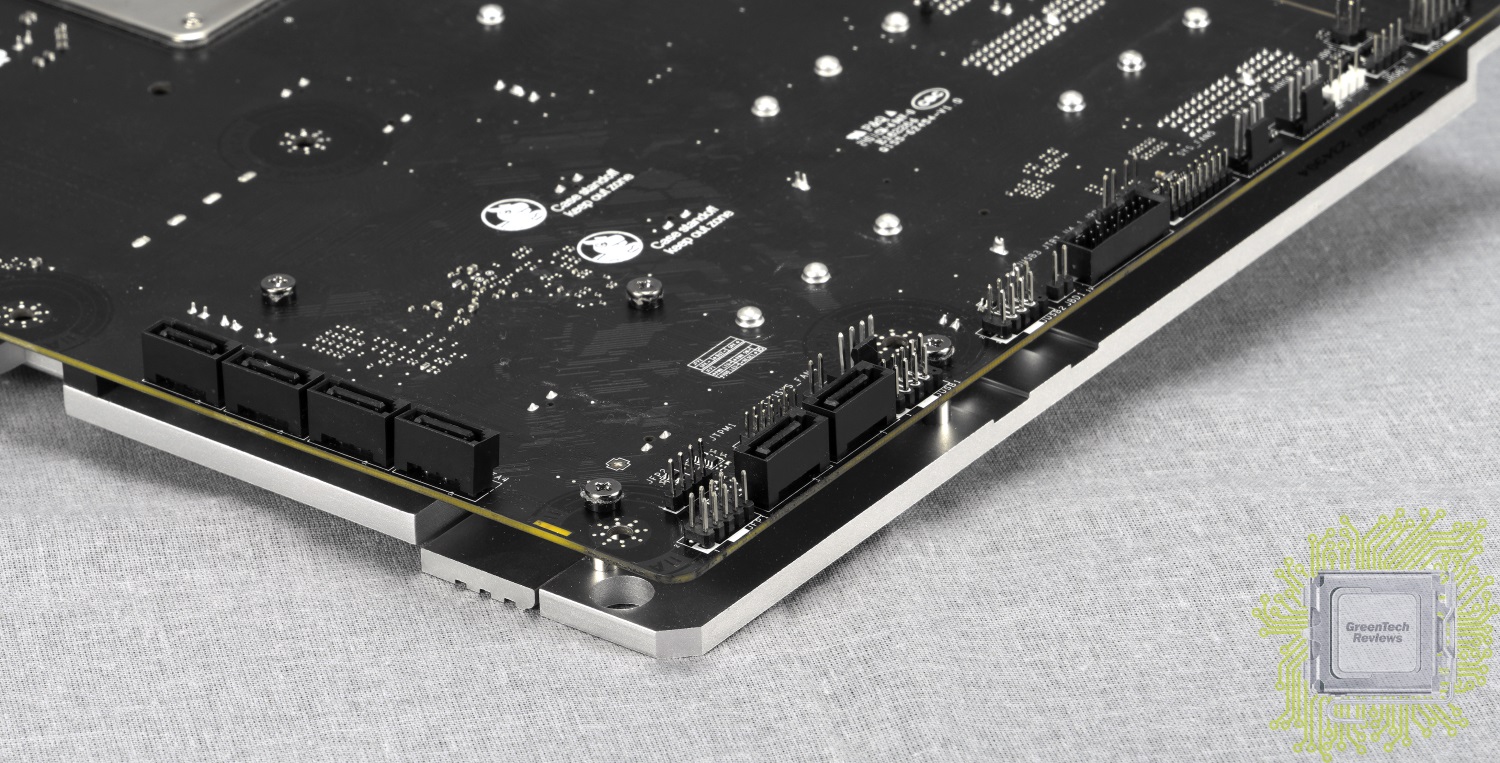

SATA порты тоже размещены на обратной стороне платы.

А те места, где размещены разъёмы, с лицевой стороны закрыты декоративными накладками.

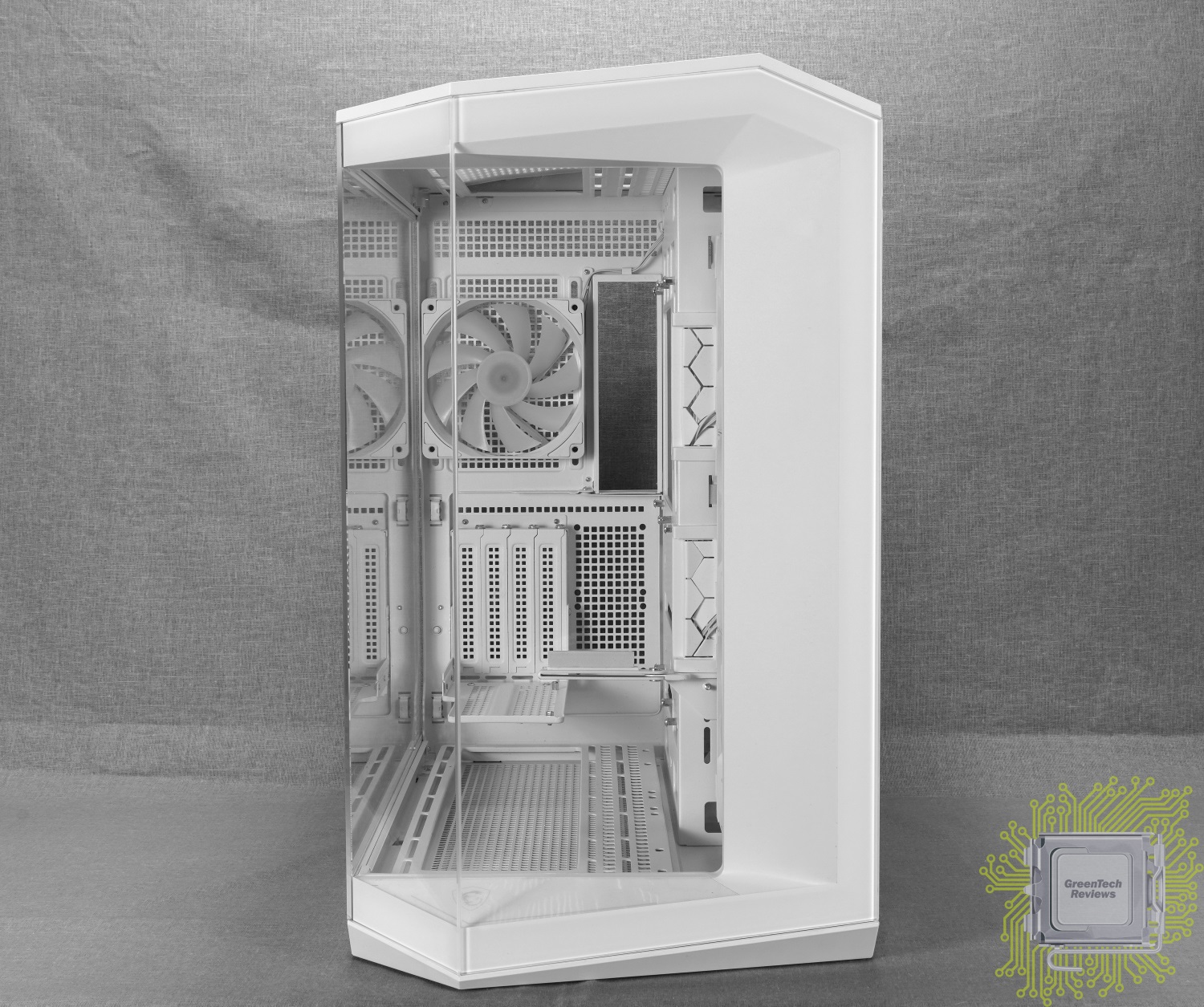

Теперь переходим к рассмотрению корпуса Project Zero. Корпуса для построения таких систем отличаются от классических тем, что в поддоне увеличены отверстия для того, чтобы можно было установить соответствующую материнскую плату — на ней ведь все разъёмы сзади, включая массивные разъёмы для кабелей питания.

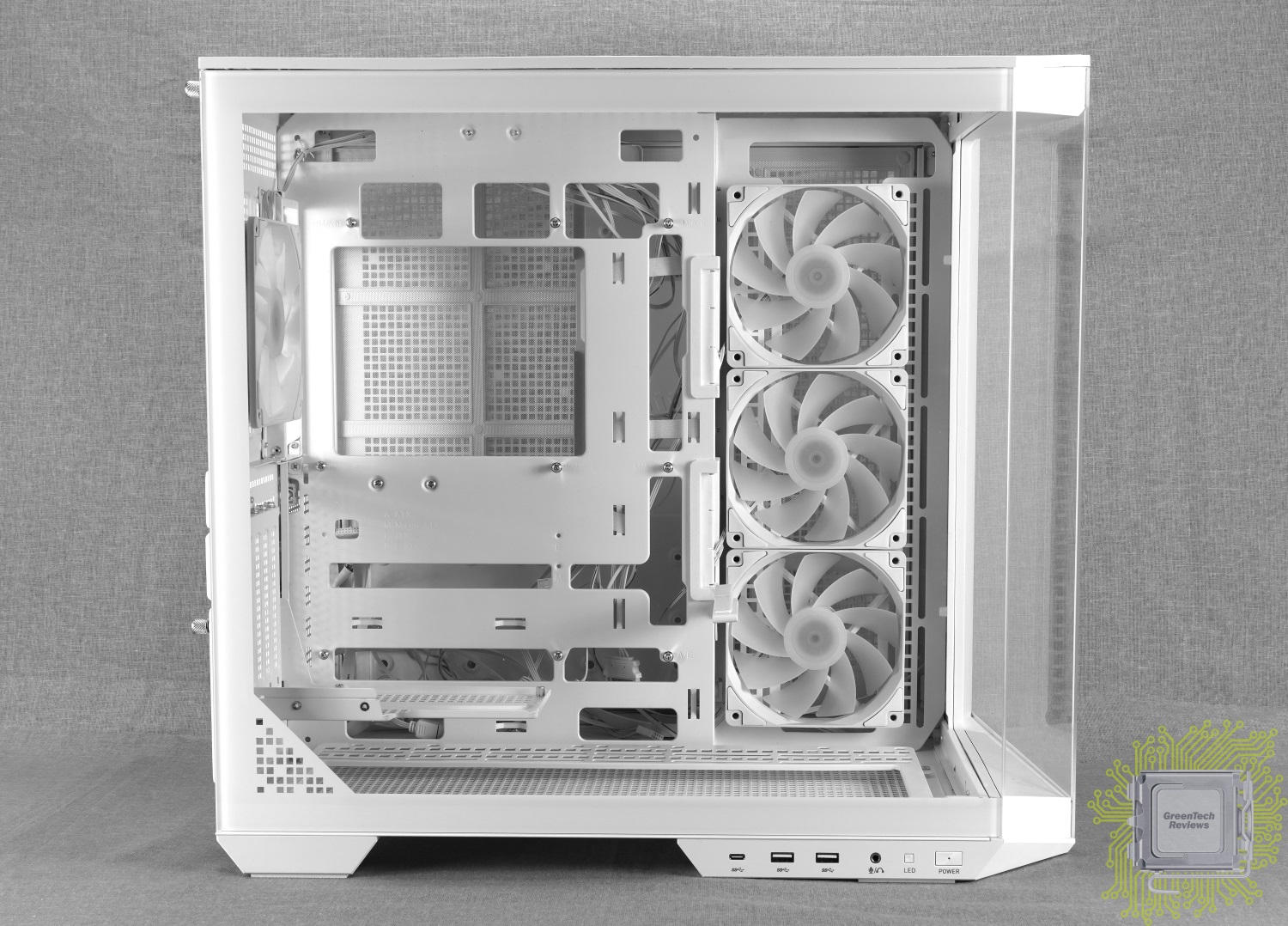

Конструктив корпусов отличается ещё и тем, что вентиляторы на забор воздуха извне размещены на боковой стенке. И, как видите на фотокарточке ниже, вентиляторы требуется использовать реверсивные — вы не видите систему крепления крыльчатки, но сама крыльчатка спроектирована таким образом, что она затягивает воздух внутрь корпуса. Так как ПК в таком корпусе предполагается размещать на столе, то кнопки и USB порты размещены снизу корпуса — тянуться к ним далеко не придётся.

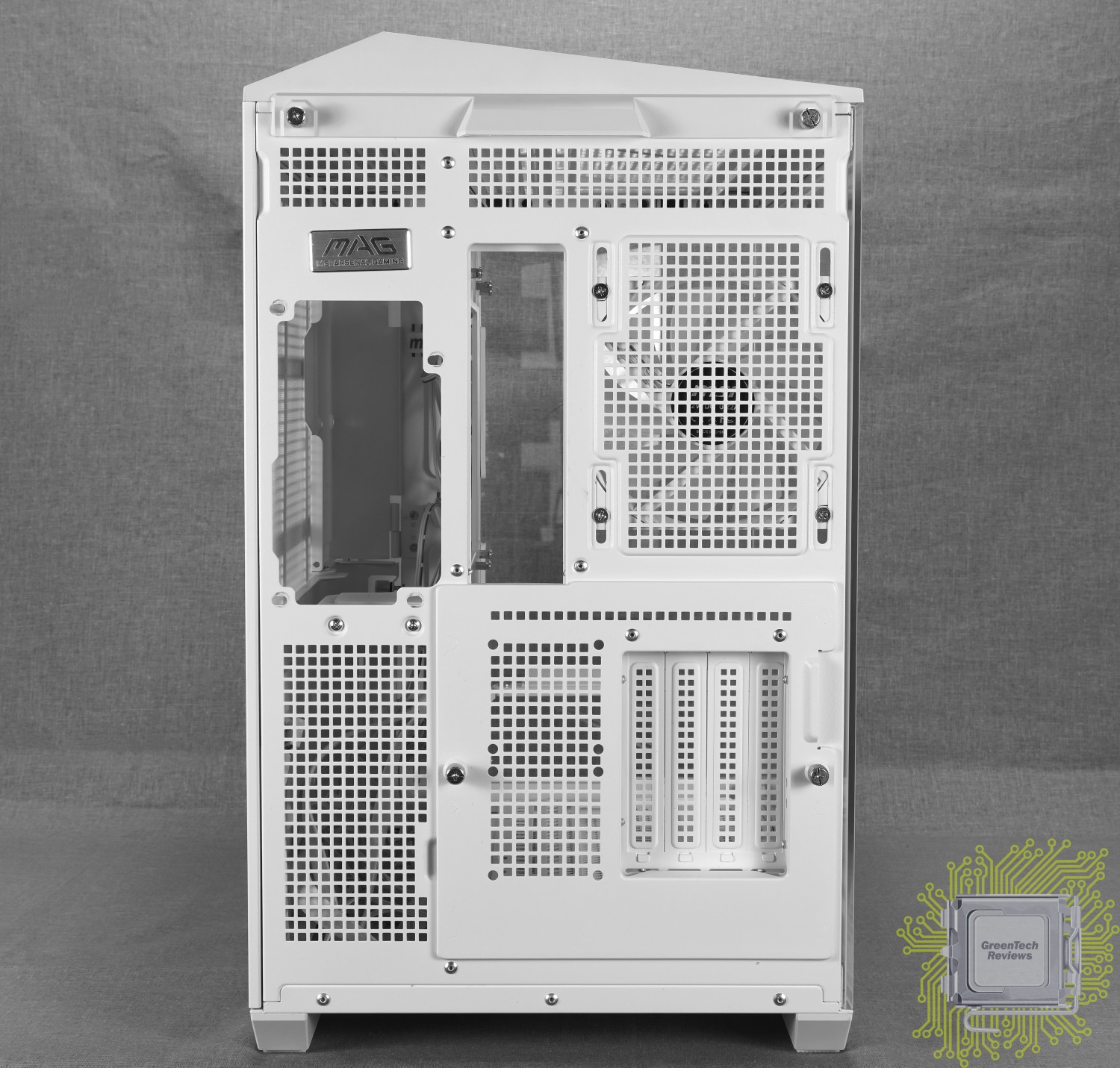

И место за поддоном материнской платы тоже, соответственно, увеличено, ведь кабели по всей длине должны быть спрятаны именно там.

Блок питания размещается по центру корпуса — тоже за материнской платой. Что касается установки видеокарты, то допускается оба варианта. По крайней мере, в комплекте с корпусами MAG PANO 100 PZ идут оба типа креплений.

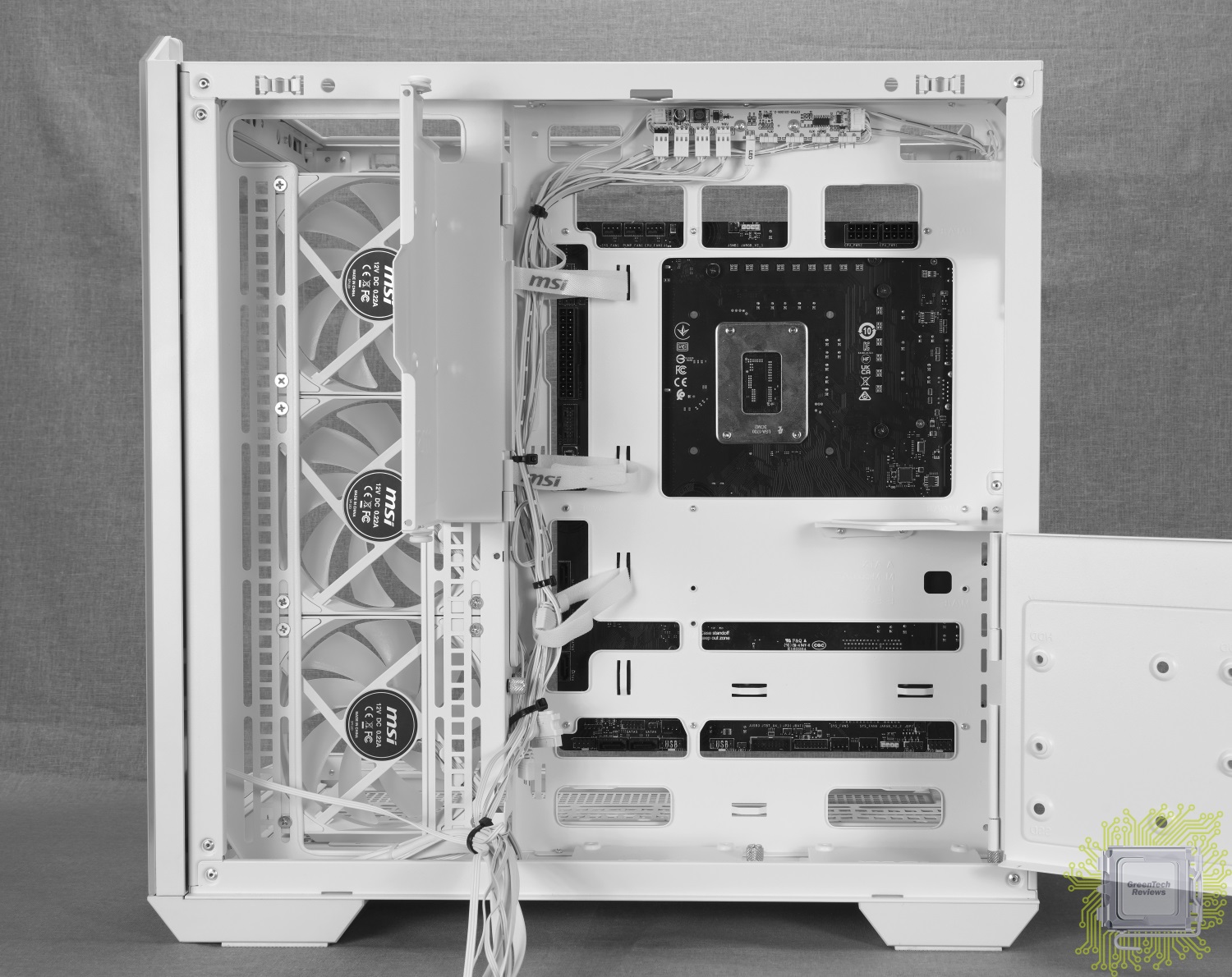

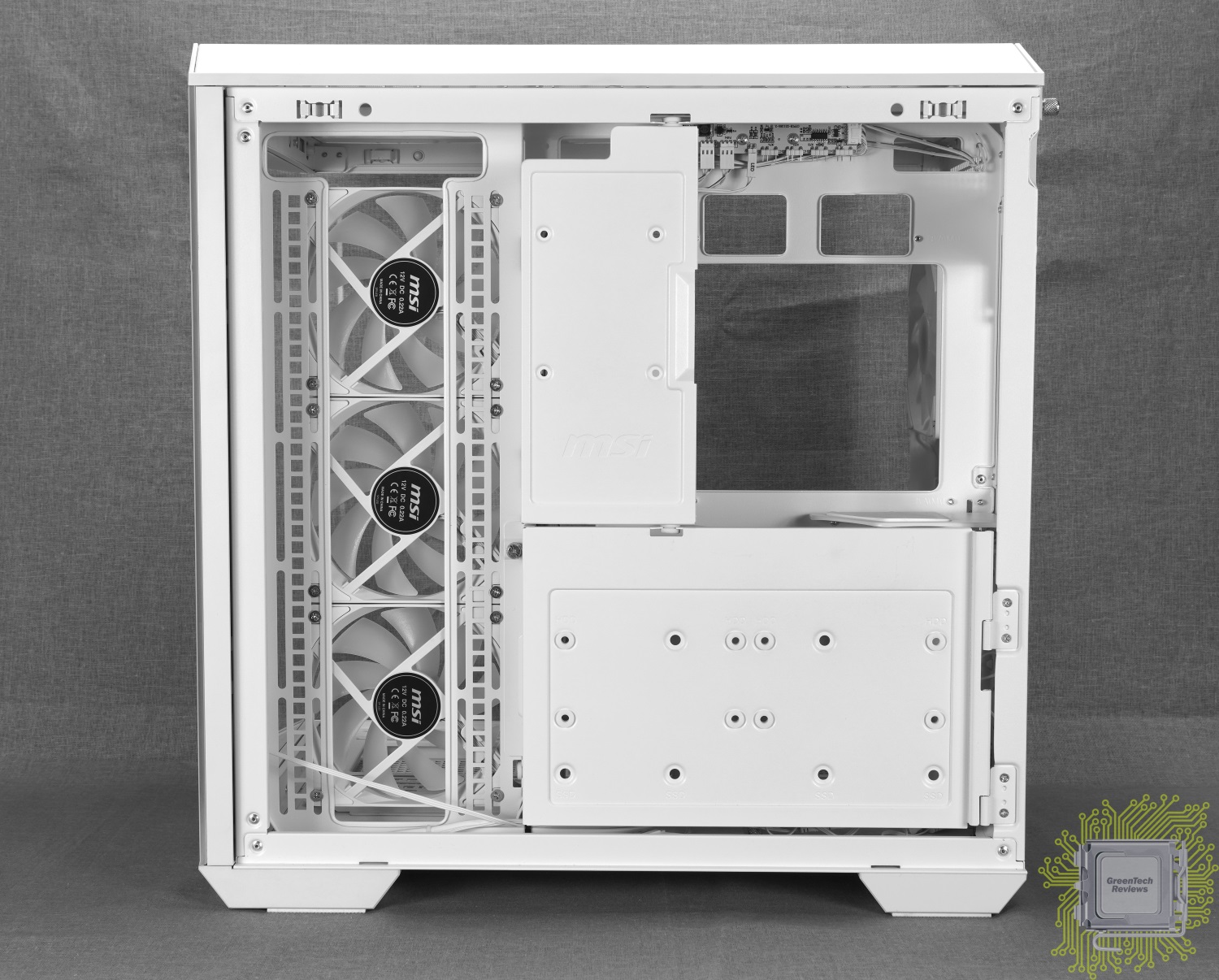

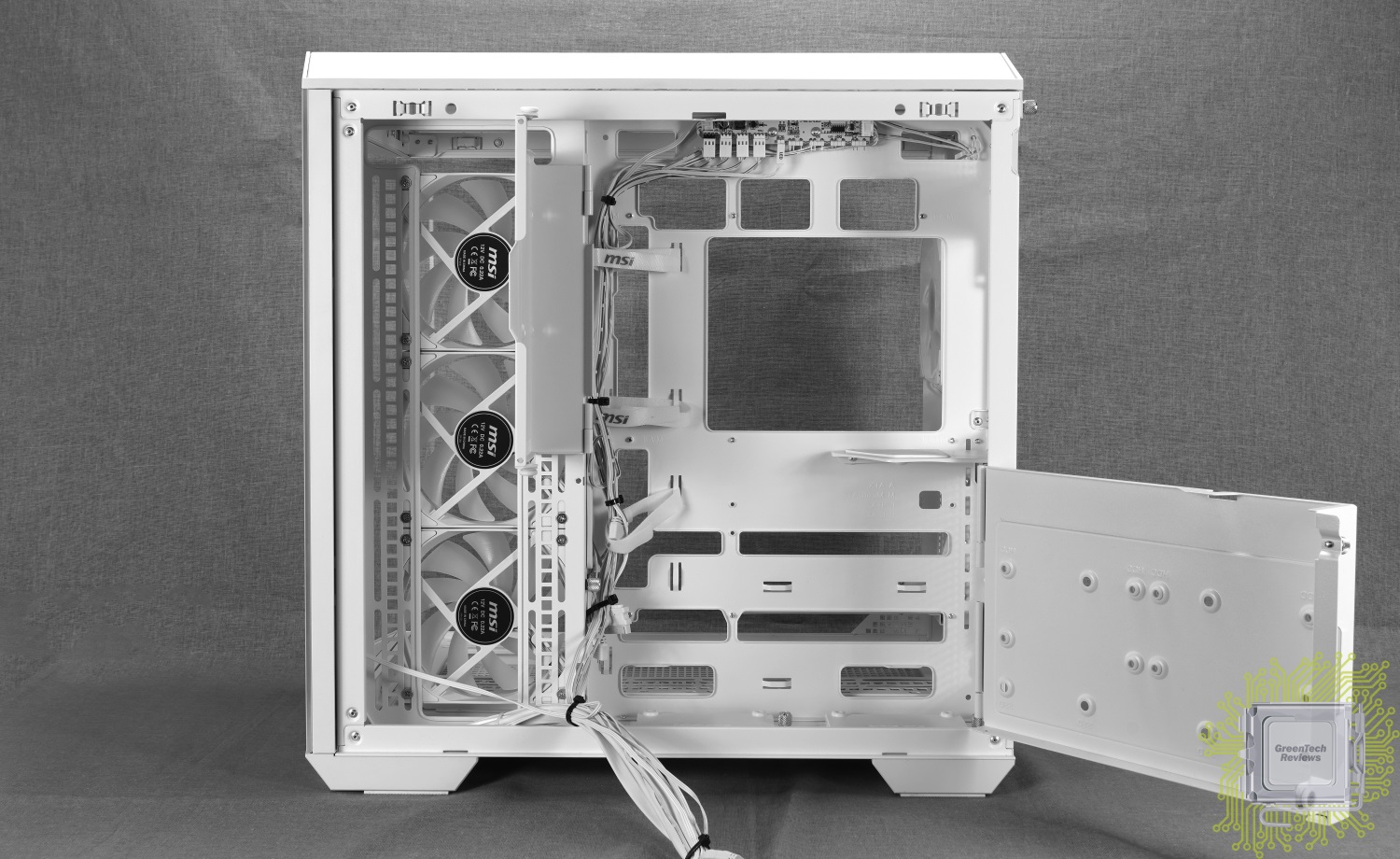

За боковой панелью корпус выглядит очень аккуратно. В правой его части (если судить по фото ниже) реализованы две дверцы, которые не только скрывают за собой все кабели, но и позволяют разместить на себе три накопителя данных.

Открываются они в разные стороны.

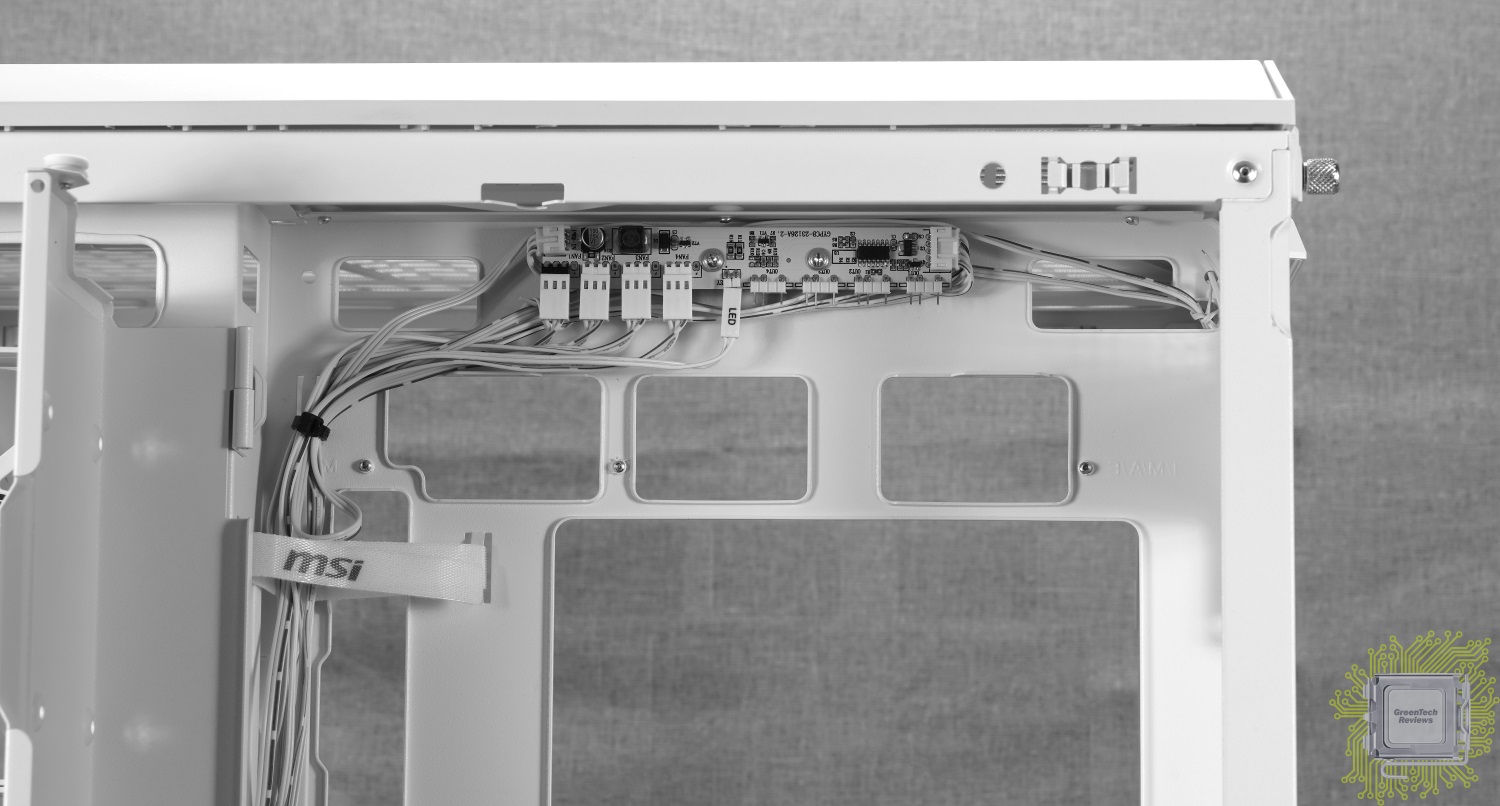

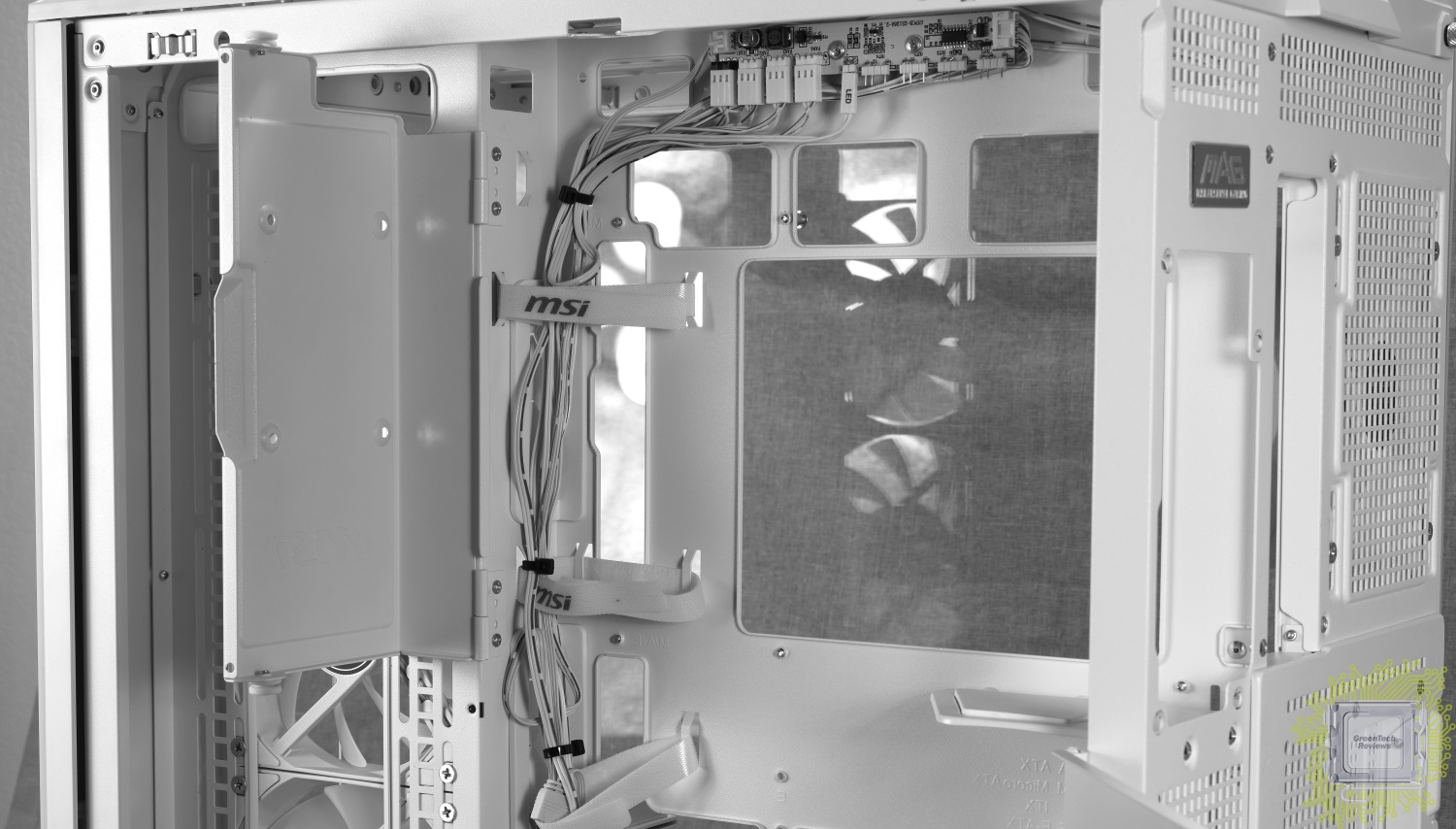

Сразу же видны увеличенные отверстия для подключения кабелей к материнской плате. А сверху размещён хаб для вентиляторов и элементов подсветки.

Увеличенные отверстия реализованы по всему периметру материнской платы. Для прокладки кабелей присутствуют несколько стяжек-липучек. Но лучше докупить ещё стяжек, если хотите сделать всё максимально красиво.

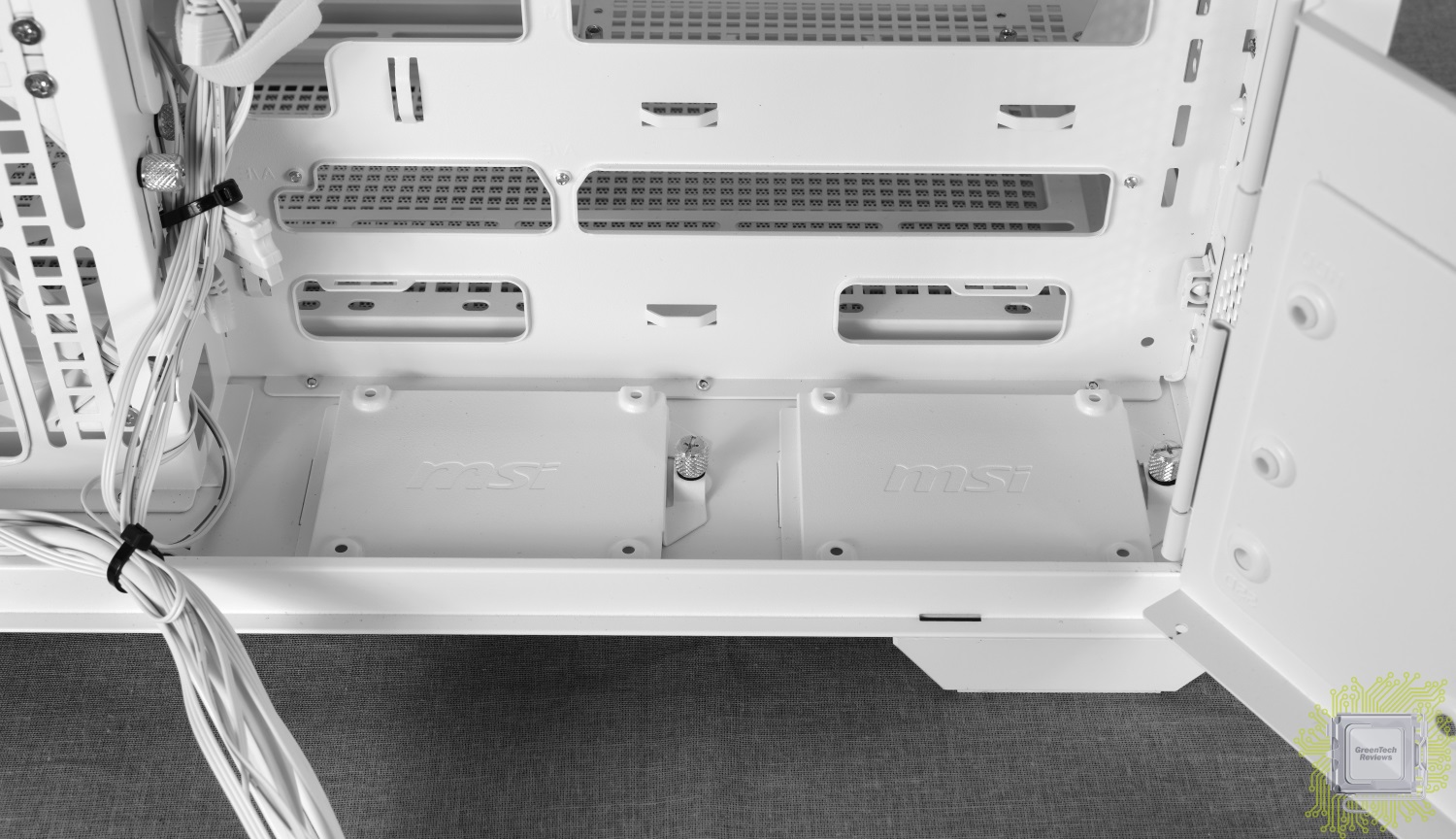

Отверстия для подключения кабелей реализованы как для материнских плат формата ATX, так и для mATX. А на дне корпуса есть ещё два посадочных места для накопителей данных.

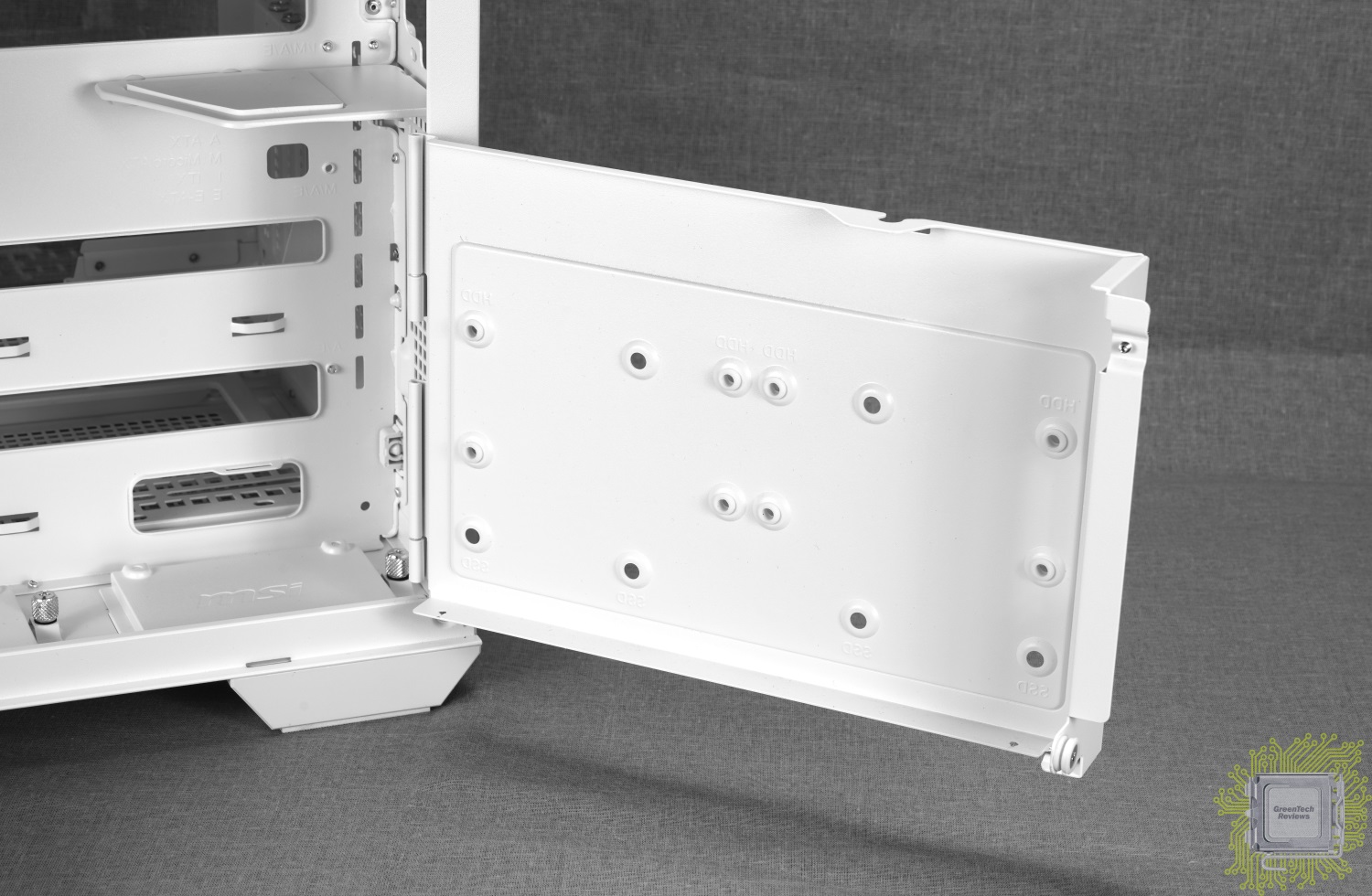

Упомянутые выше отверстия для фиксации накопителей данных на дверце с антивибрационными вставками.

Сама по себе материнская плата фиксируется стандартным способом при помощи винтов в их классических местах.

А дальше уже от вас требуется поработать руками. Да, на самом деле потребуется некоторое количество времени для прокладки кабелей, но ужасного внешнего вида не будет — конструкция корпуса это предусматривает большим количеством «ушек» для стяжек.

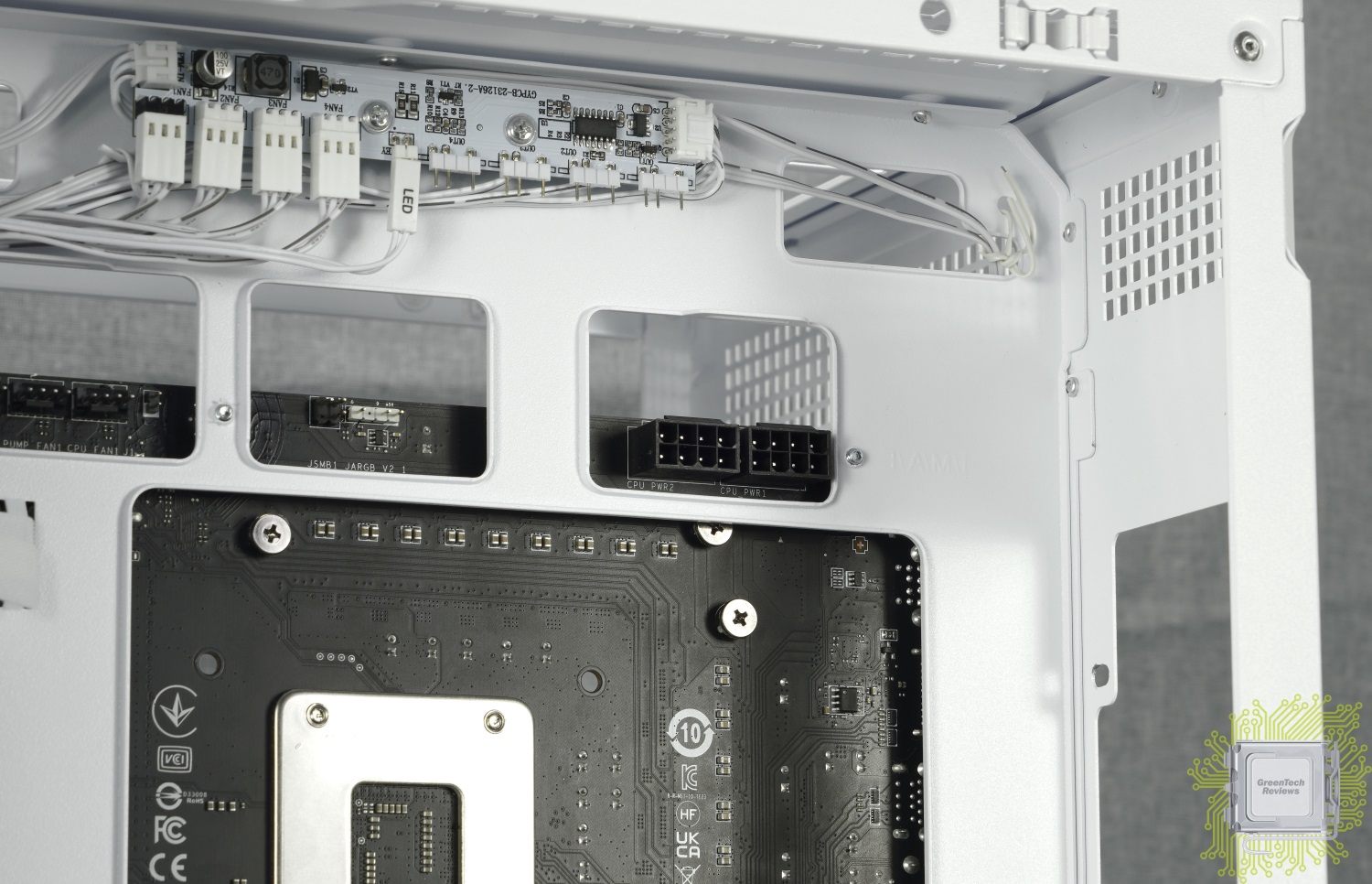

Рассмотрим чуть ближе ключевую особенность корпусов для Project Zero. Область подключения питания процессора.

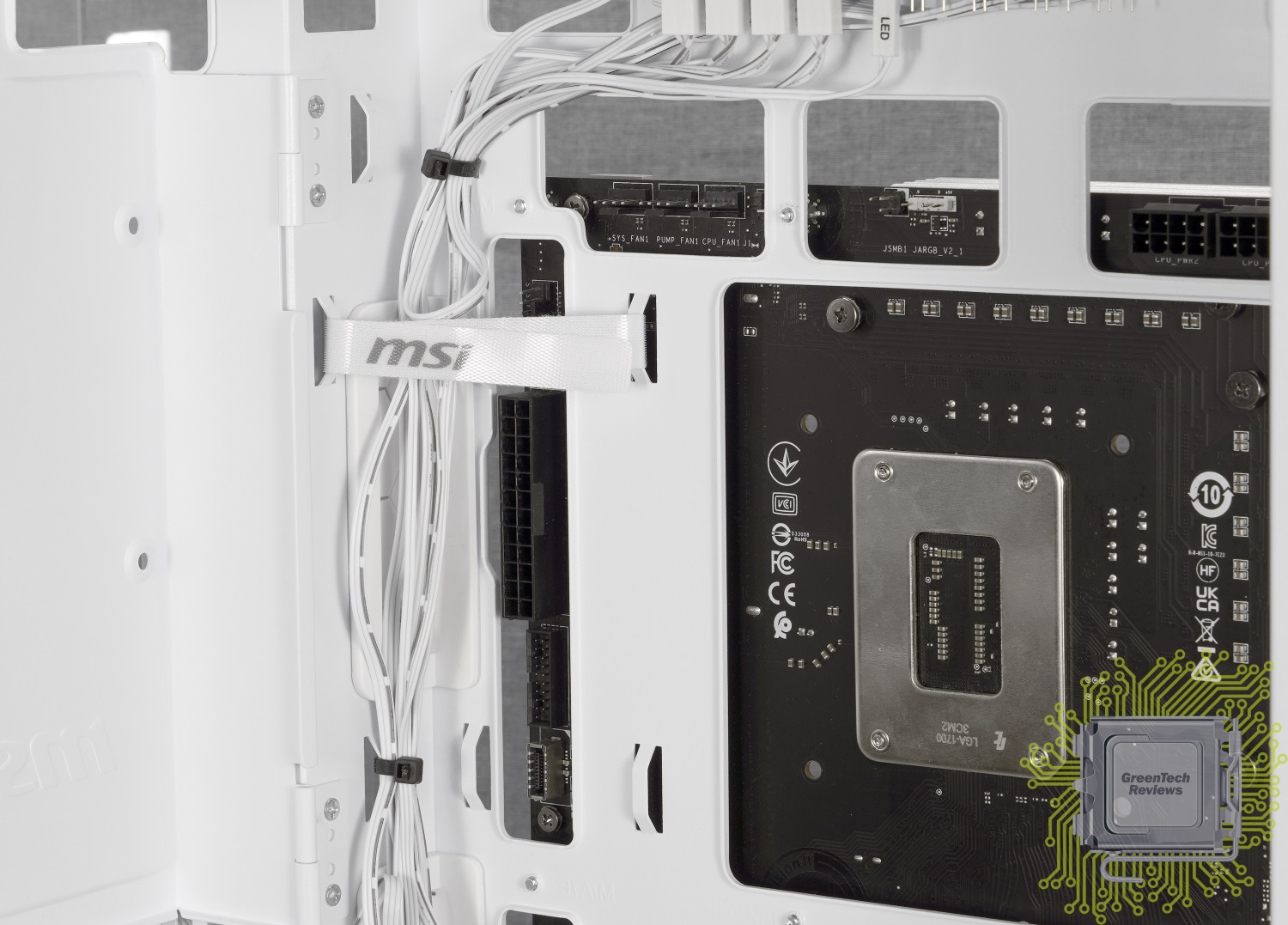

Основного питания материнской платы и других компонентов системы.

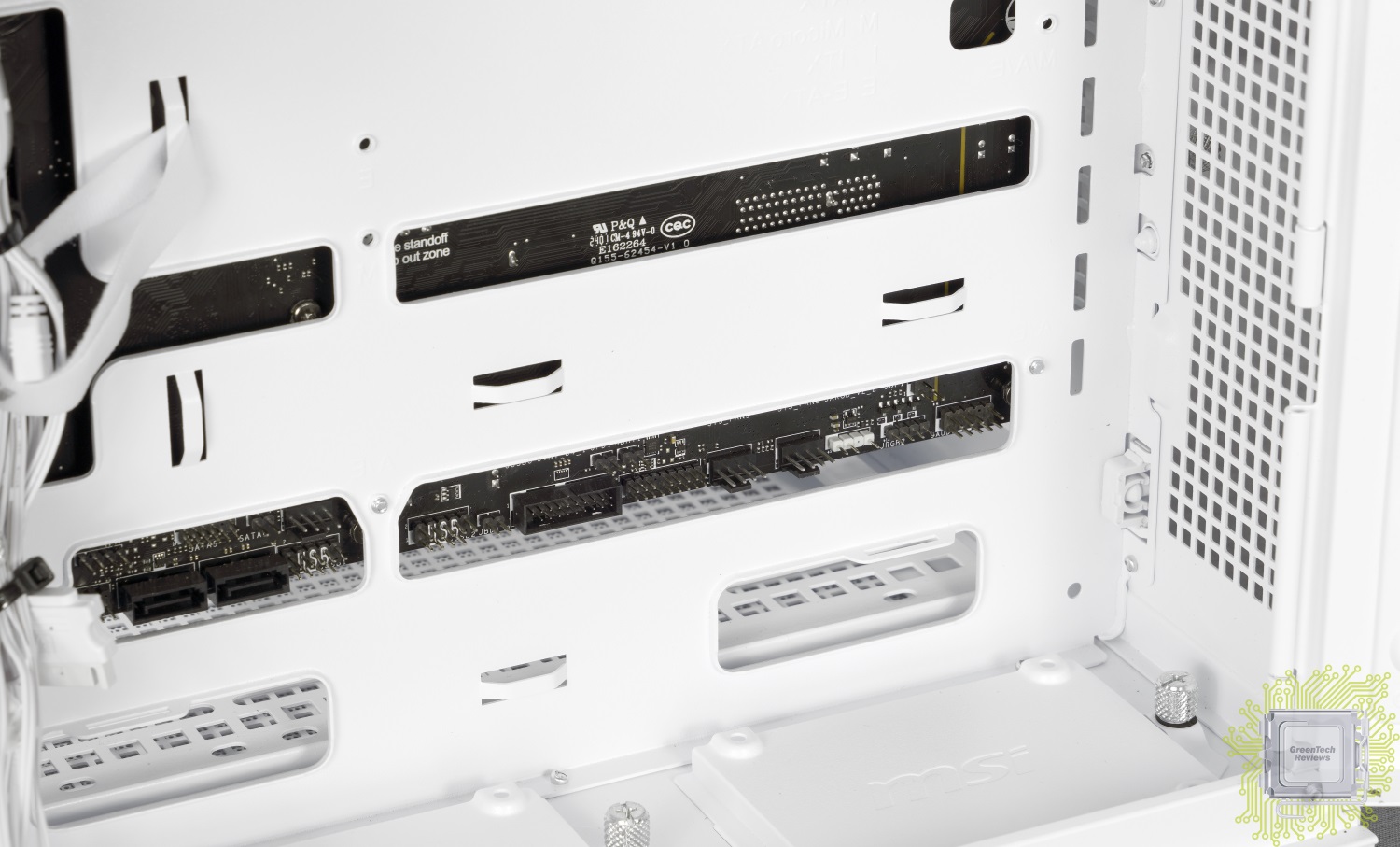

И всё остальное, включая SATA устройства.

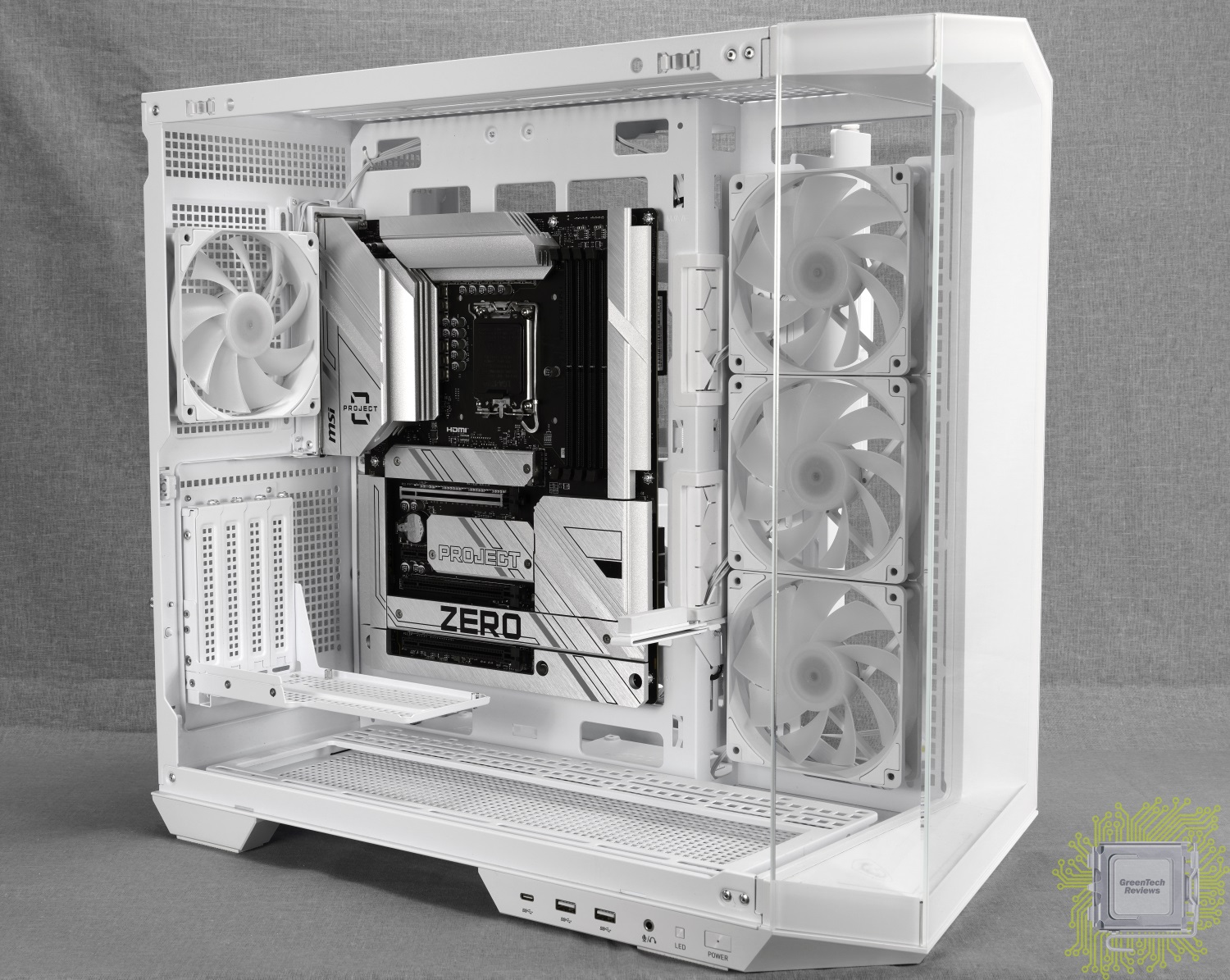

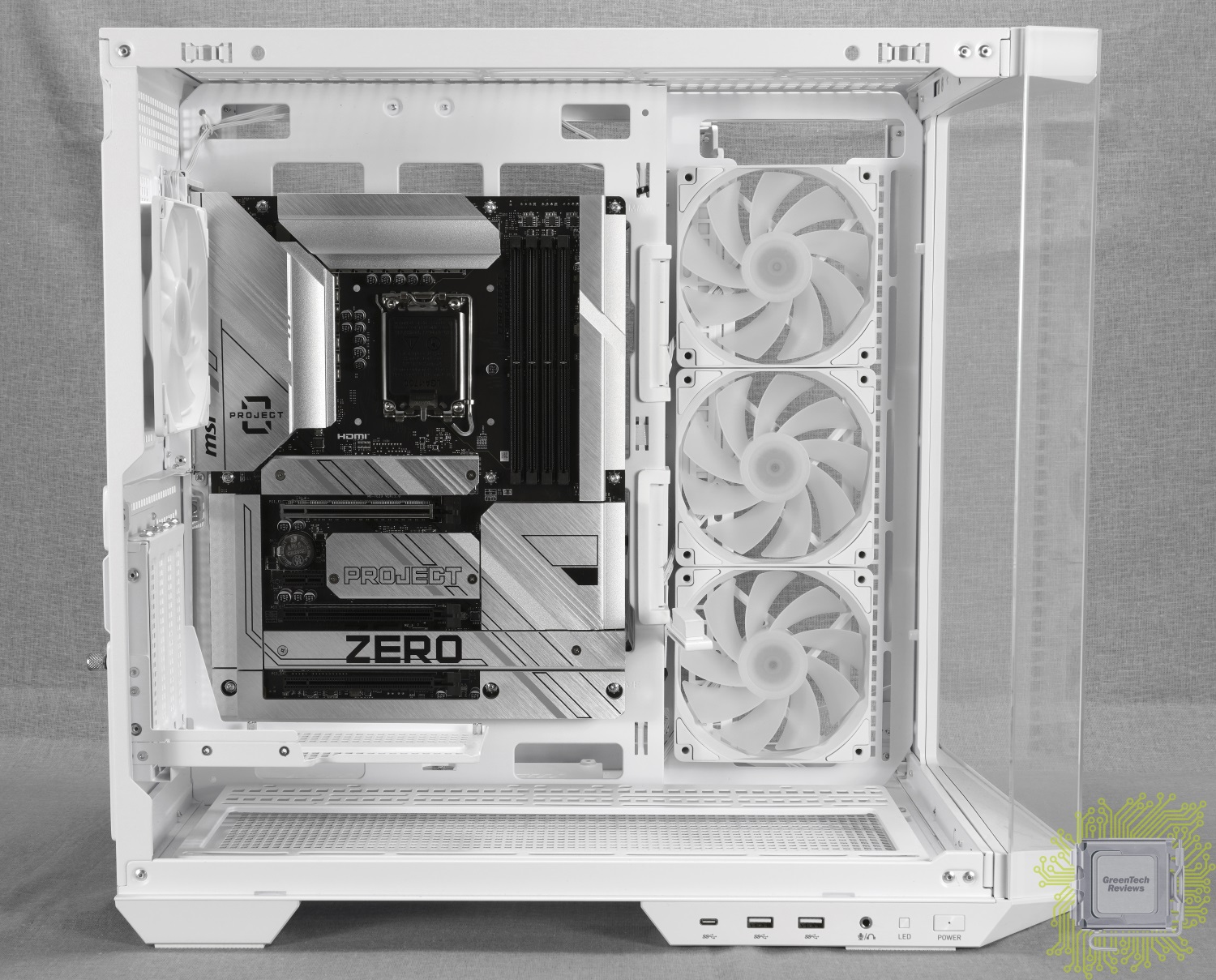

С лицевой стороны плата в корпусе выглядит следующим образом:

Устанавливать систему охлаждения и оперативную память можно и в корпусе, хотя удобнее это сделать до установки платы в корпус.

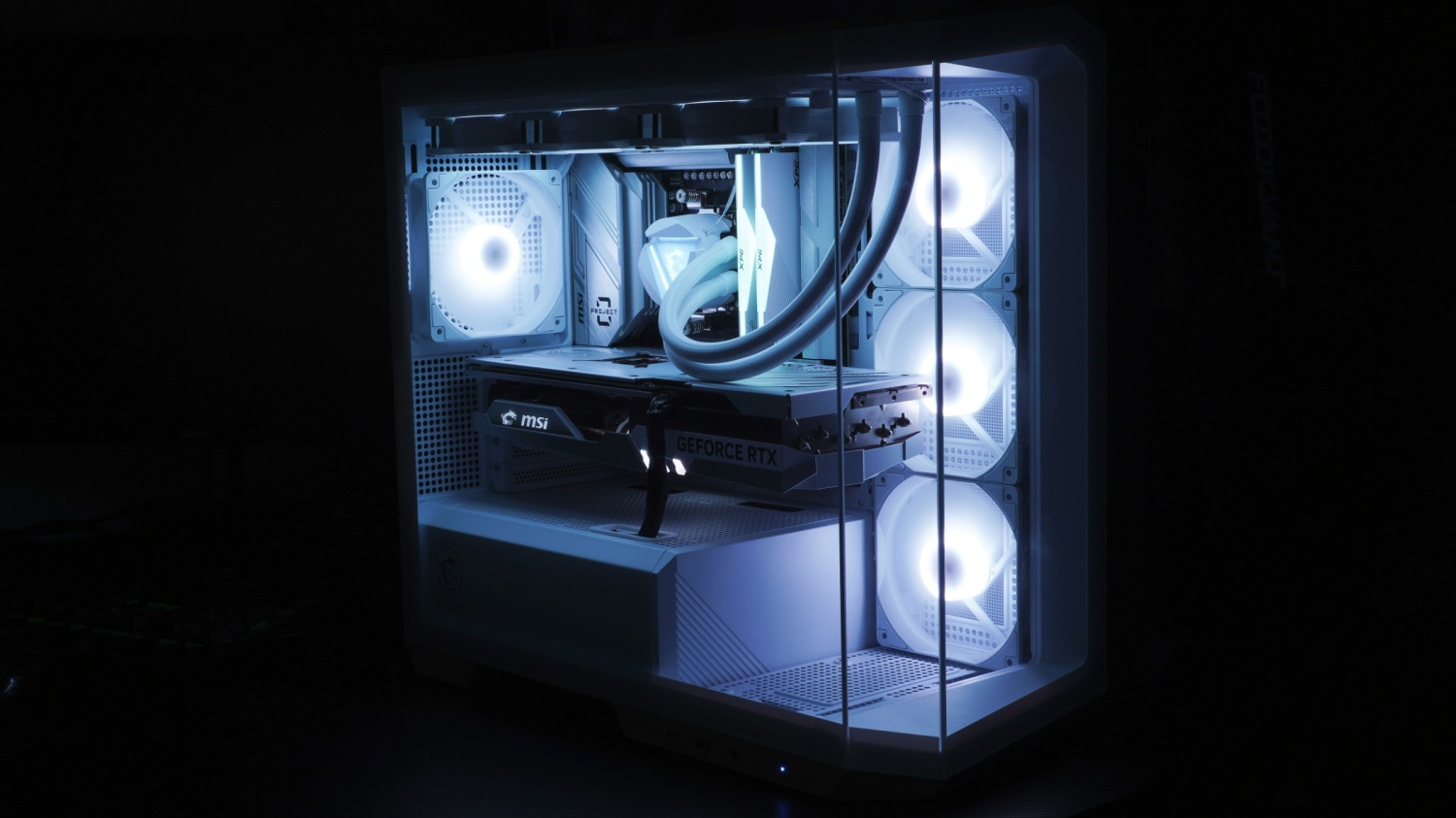

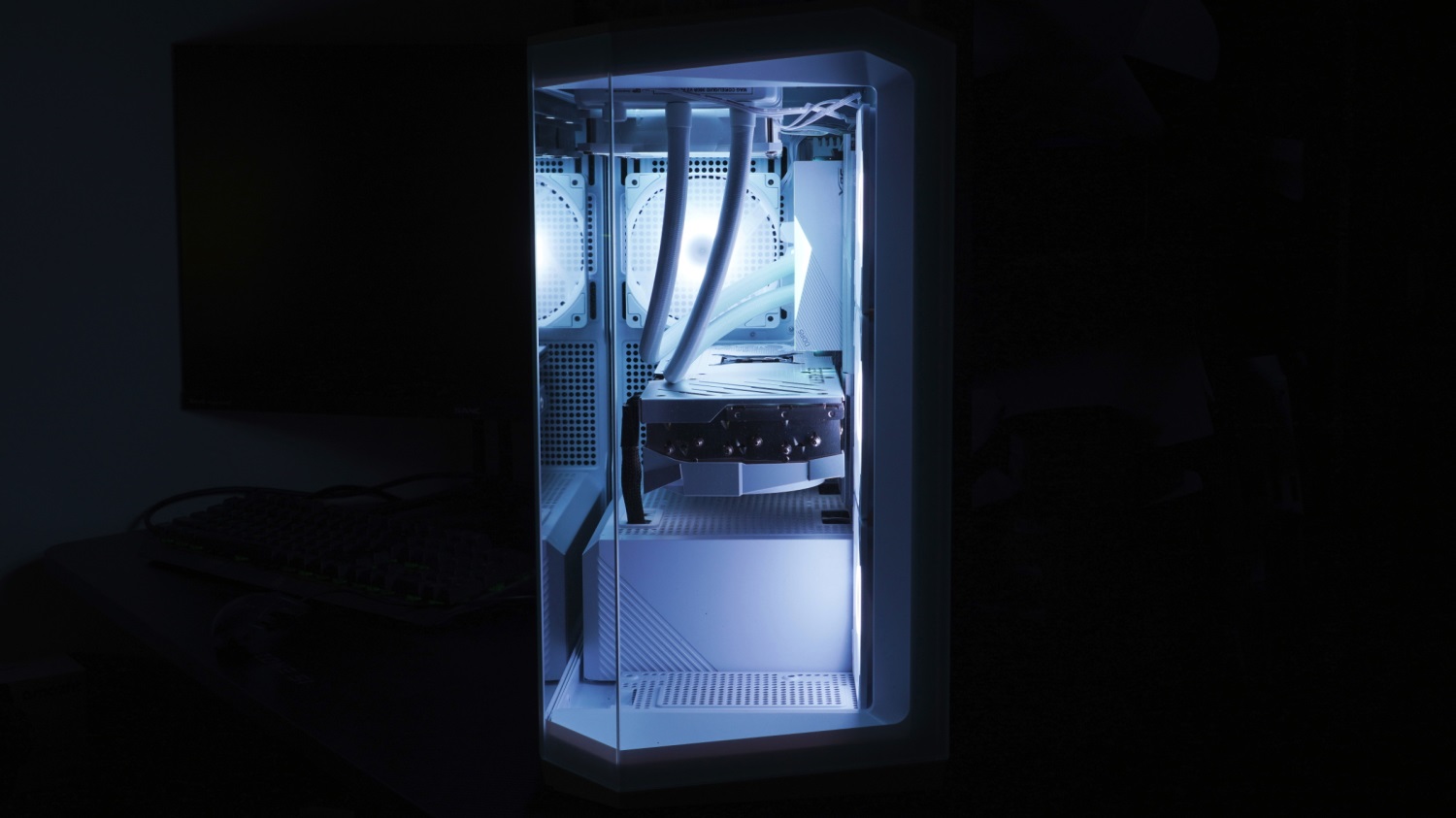

Если подойти к подбору компонентов, то можно получить очень аккуратную систему. На примере корпуса MSI MAG PANO M100R PZ выглядеть она может следующим образом. Сейчас ещё начинают появляться видеокарты GeForce RTX 50-й серии со скрытой прокладкой кабеля питания, но пока это редкость. Поэтому как минимум один кабель, всё же, будет видно.

А места в корпусе достаточно, например, и для размещения фигурки какого-нибудь любимого персонажа.



Заключение
MSI Project Zero — отличный вариант для тех, кто хочет получить эстетически красивую систему и разместить её на столе. Данный проект позволяет скрыть от владельца системы практически все кабели питания и данных, оставив на виду лишь сами компоненты. И на виду будут только они, а не ворох кабелей питания и других кабелей. Также есть простор для выбора вентиляторов (существуют всякие варианты и со встроенными дисплеями для вывода полезной информации), а также много свободного места для размещения декоративных элементов внутри корпуса. Много ли сил и сноровки надо для сборки такой системы? Нет, с такой задачей справится и новичок. Здесь всё даже проще, чем с классическими системами — прокладка кабелей идеальная не требуется, так как их не надо продевать сквозь поддон корпуса для вывода к лицевой стороне материнской платы. И, что немаловажно, корпуса и материнские платы Project Zero в достаточном количестве присутствуют в розничных сетях. Так что и в этом плане проблем нет. Хотели собрать аккуратную и красивую систему для размещения на столе? Присмотритесь к проекту MSI Project Zero — возможно, это именно то, чего вы и хотели.
