Обзор и тестирование материнской платы ASUS Prime Z890-P WiFi

ASUS Prime Z890-P WiFi — материнская плата начального уровня в сегменте Z890 формата ATX. Это не самая бюджетная модель не только у ASUS, но и среди конкурентов A-брендов. Но определённый интерес данная модель заслуживает, хоть и вызывает некоторые вопросы. Что именно имеется в виду и что собой представляет данная плата в целом — выясним по мере её изучения в данном материале.

Стоимость ASUS Prime Z890-P WiFi в рознице на момент публикации материала составляет от 19000 рублей в зависимости от торговой площадки и дополнительных акций.


Содержание:
1. Обзор платы, техническая часть
2. Обзор UEFI BIOS и программного обеспечения
3. Тестирование, тепловизор, заключение

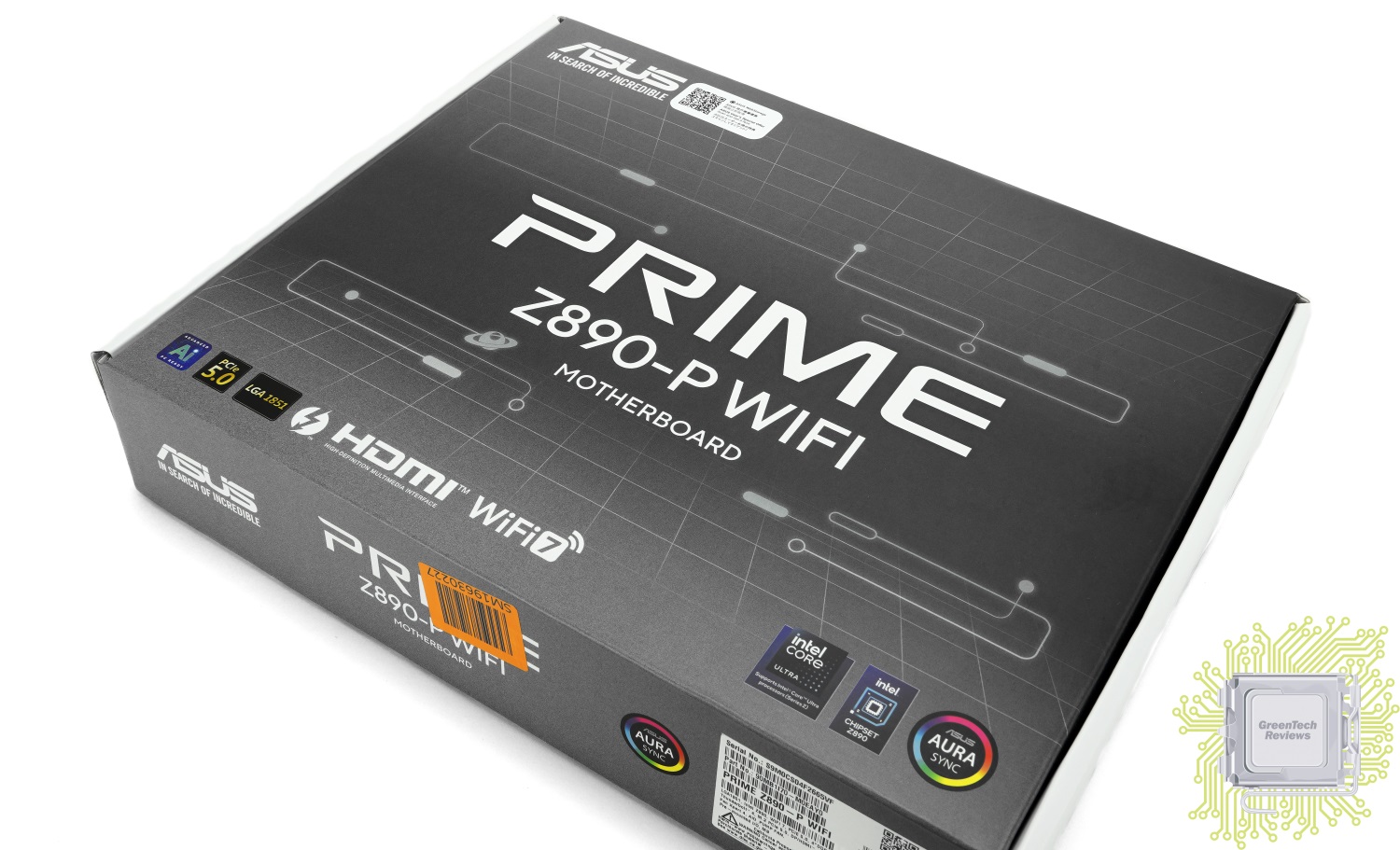

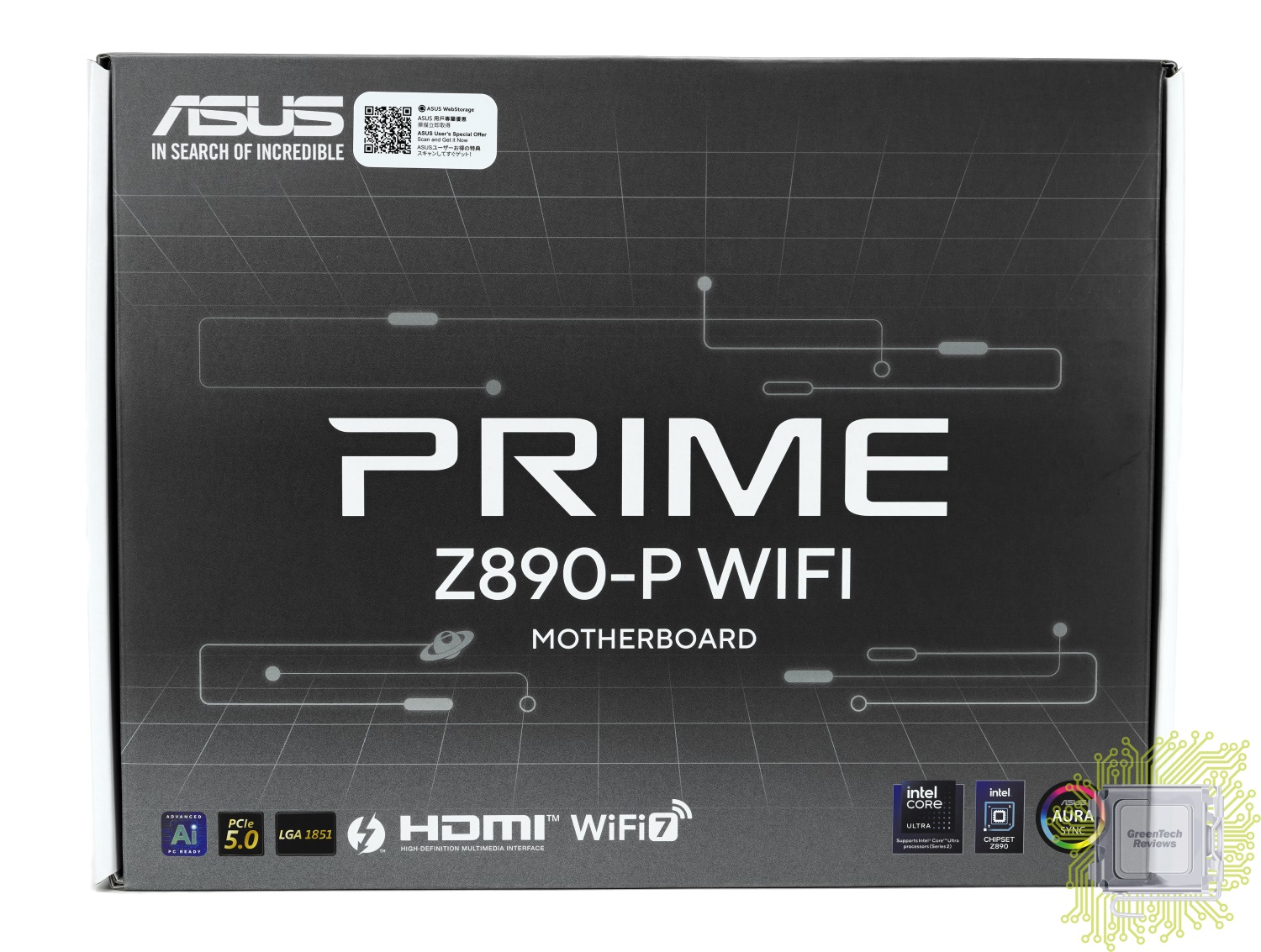

Дизайн коробки был обновлён полностью, за исключением разве что цветовой схемы. На фронтальной стороне теперь нет изображения материнской платы, а присутствуют лишь её название и набор всяких логотипов. Аналогичный дизайн уже используется производителем для материнских плат этой серии, но на базе чипсетов AMD.

Вся необходимая пользователю информация сконцентрирована на другой стороне коробки. Здесь уже есть изображение платы, а вокруг достаточно подробно расписаны технические характеристики. Отдельно производитель выделяет предустановленную заглушку задней панели платы, новый удобный соединительный механизм антенны Wi-Fi модуля, наличие порта Thunderbolt 4 и технологии BIOS Flashback.

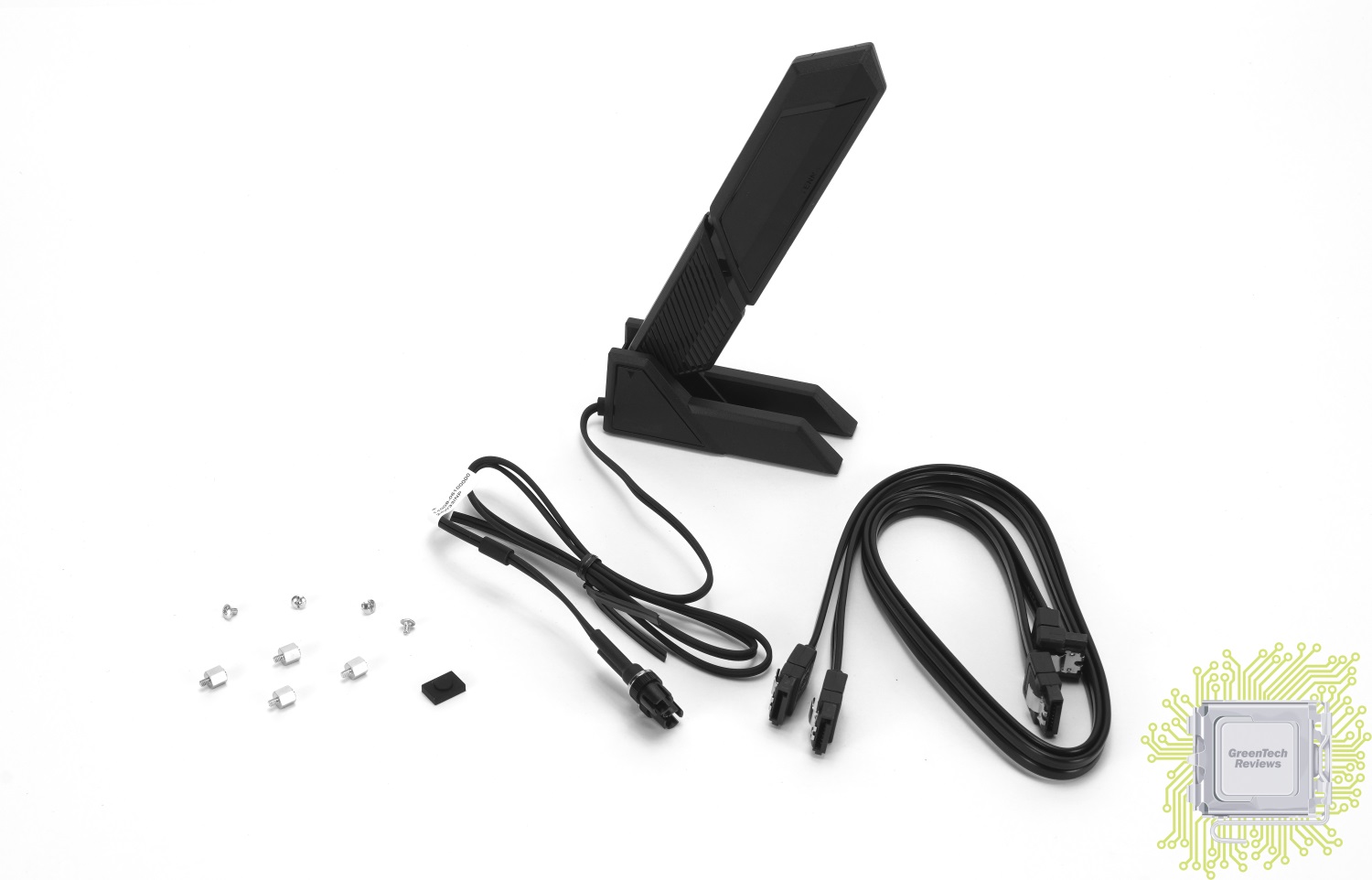

Комплект поставки минимальный — уже упомянутая антенна Wi-Fi модуля, руководство пользователя, два SATA кабеля, винты для фикции M.2 SSD и проставка, необходимая для поддержки одностороннего M.2 SSD в основном разъёме (M.2_1).

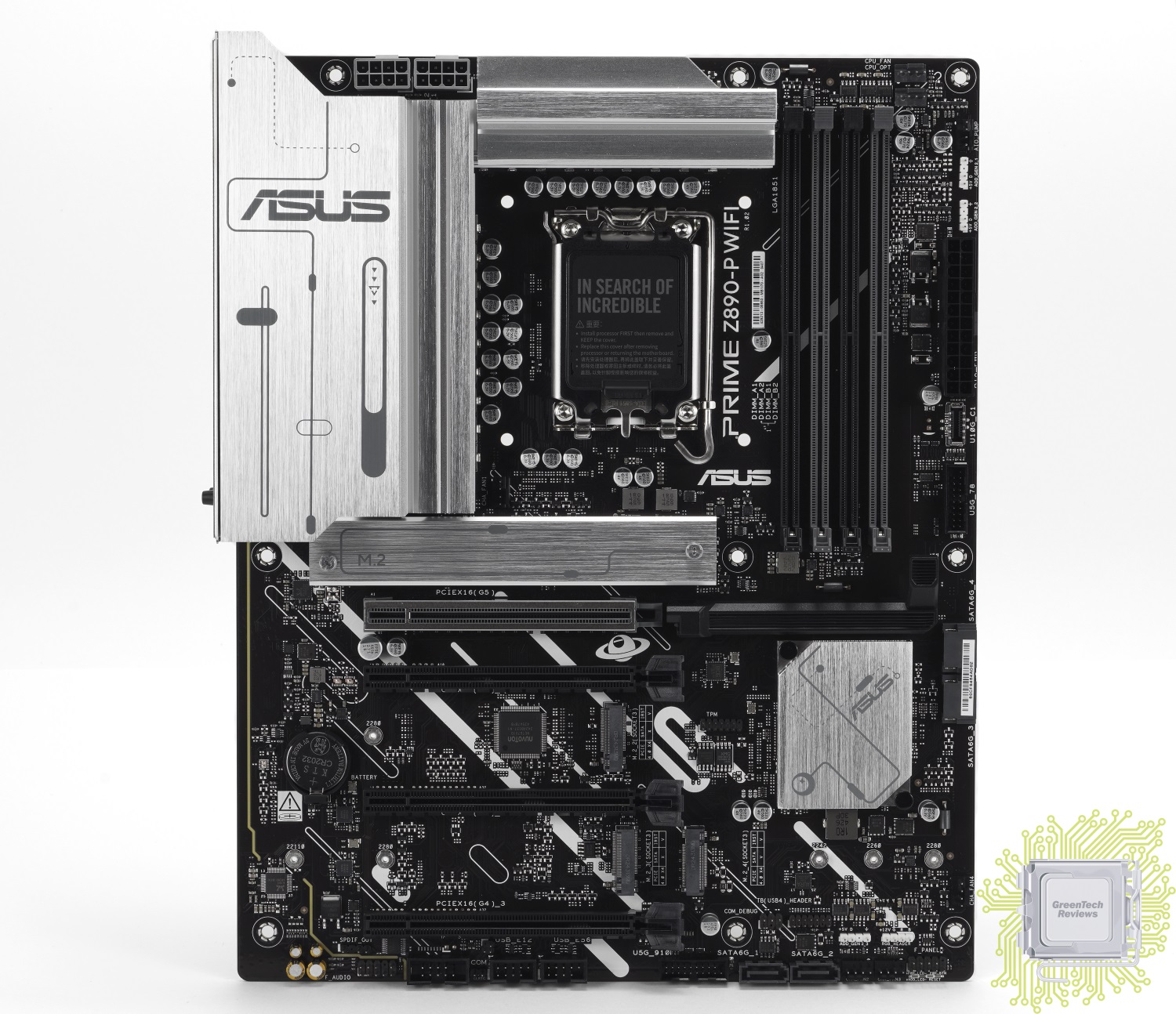

В отличие от старших моделей, в дизайне Prime Z890-P WiFi нет декоративных пластиковых элементов и RGB подсветки в определённых зонах. В общем же, дизайн выполнен в чёрно-серых цветах, а на печатную плату нанесён белый рисунок. От предшественницы плата отличается вообще во всём, если говорить о технической составляющей. Да и по дизайну они совпадают разве что в плане цветовой схемы. Так что можно смело сказать, что это два совершенно разных продукта.

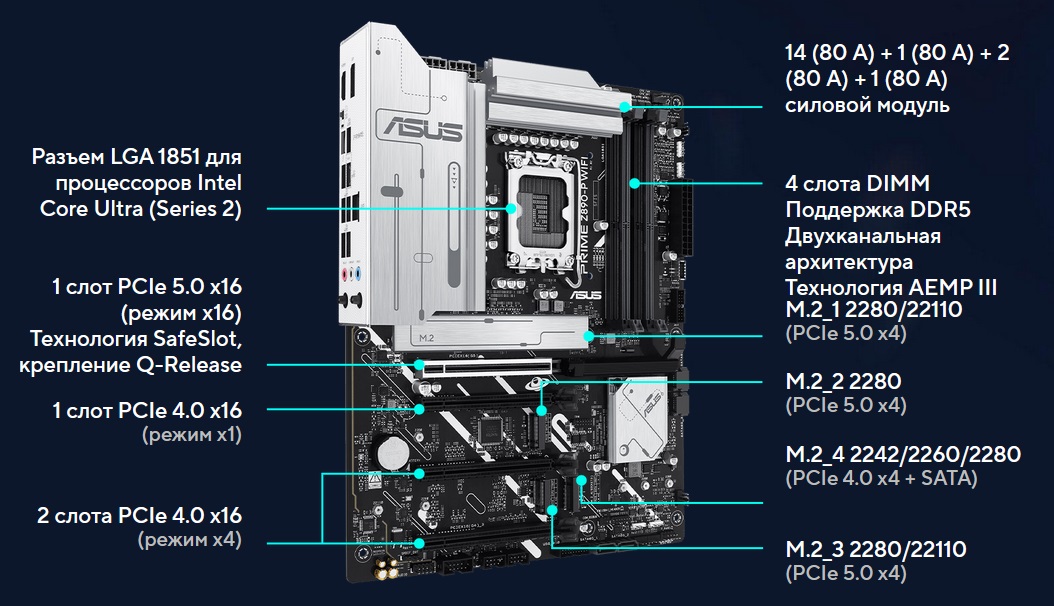

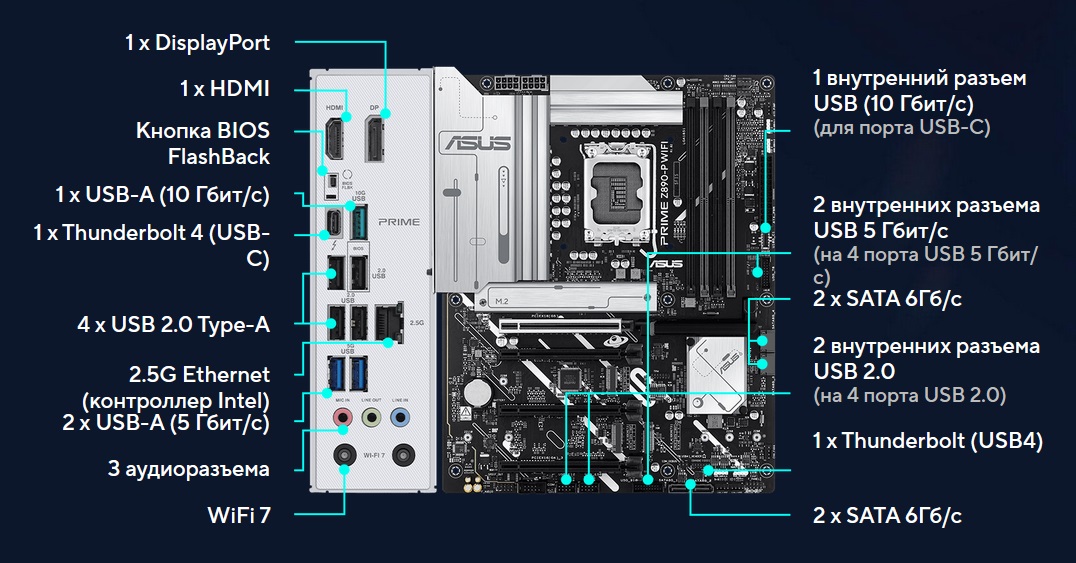

Ключевые особенности материнской платы выделены производителем на двух официальных слайдах ниже.

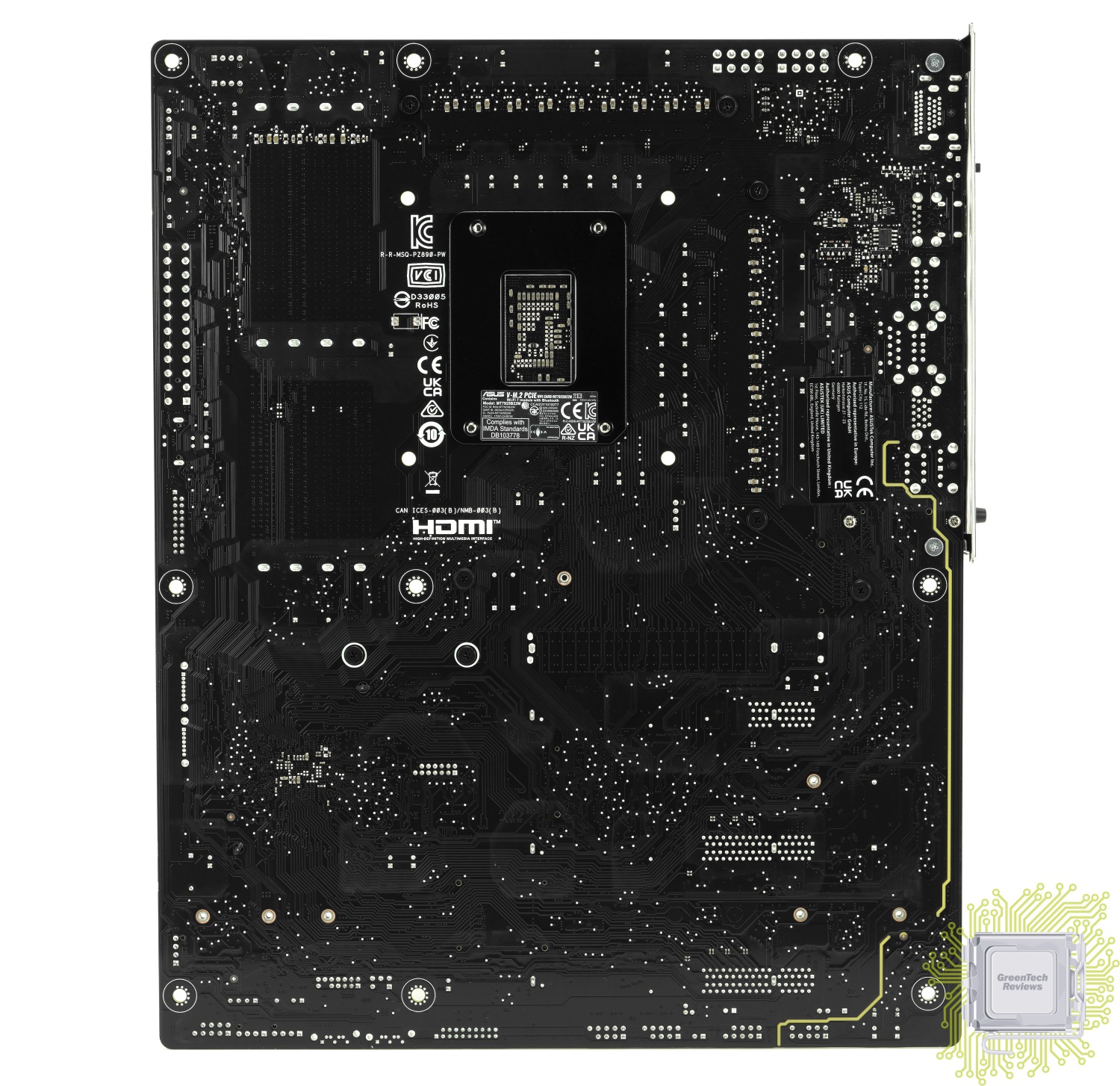

Плата с обратной стороны. Ничего примечательного для нас нет.

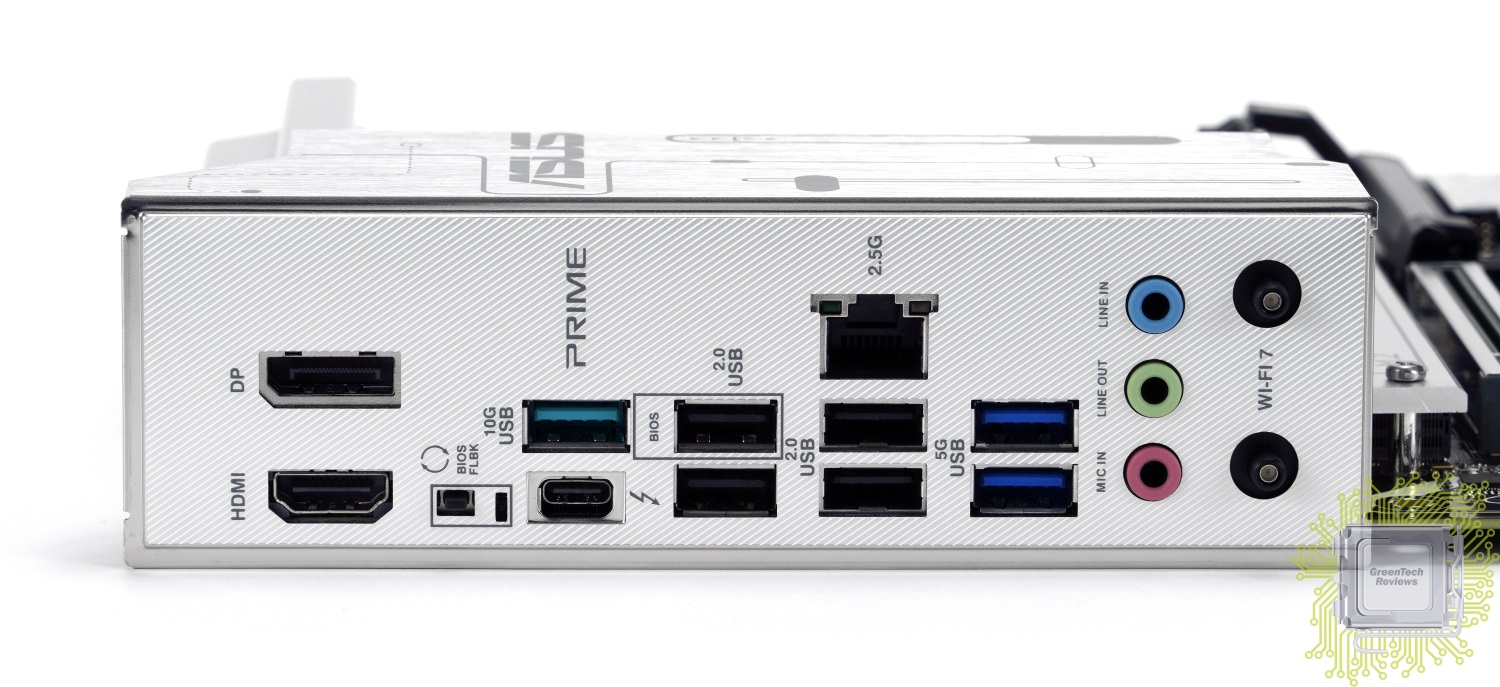

На панели ввода/вывода нам доступны:
— кнопка BIOS Flashback;
— HDMI видео выход (макс. 4K при 60 Гц);
— DisplayPort видео выход (макс. 4K при 60 Гц);
— сетевой порт RJ-45 (2,5 Гбит/с, Realtek);
— четыре USB 2.0 порта Type-A;
— два USB 3.2 Gen1 Type-A порта (5 Гбит/с);
— один USB 3.2 Gen2 Type-A порта (10 Гбит/с);
— один Thunderbolt 4 порт в формате USB Type-C (с поддержкой DisplayPort до 8K при 60 Гц с DSC (23,8 Гбит/с), поддерживается DP alt mode с UHBR20);
— разъём для подключения антенны (160 МГц);
— три аудио разъёма 3.5 мм.

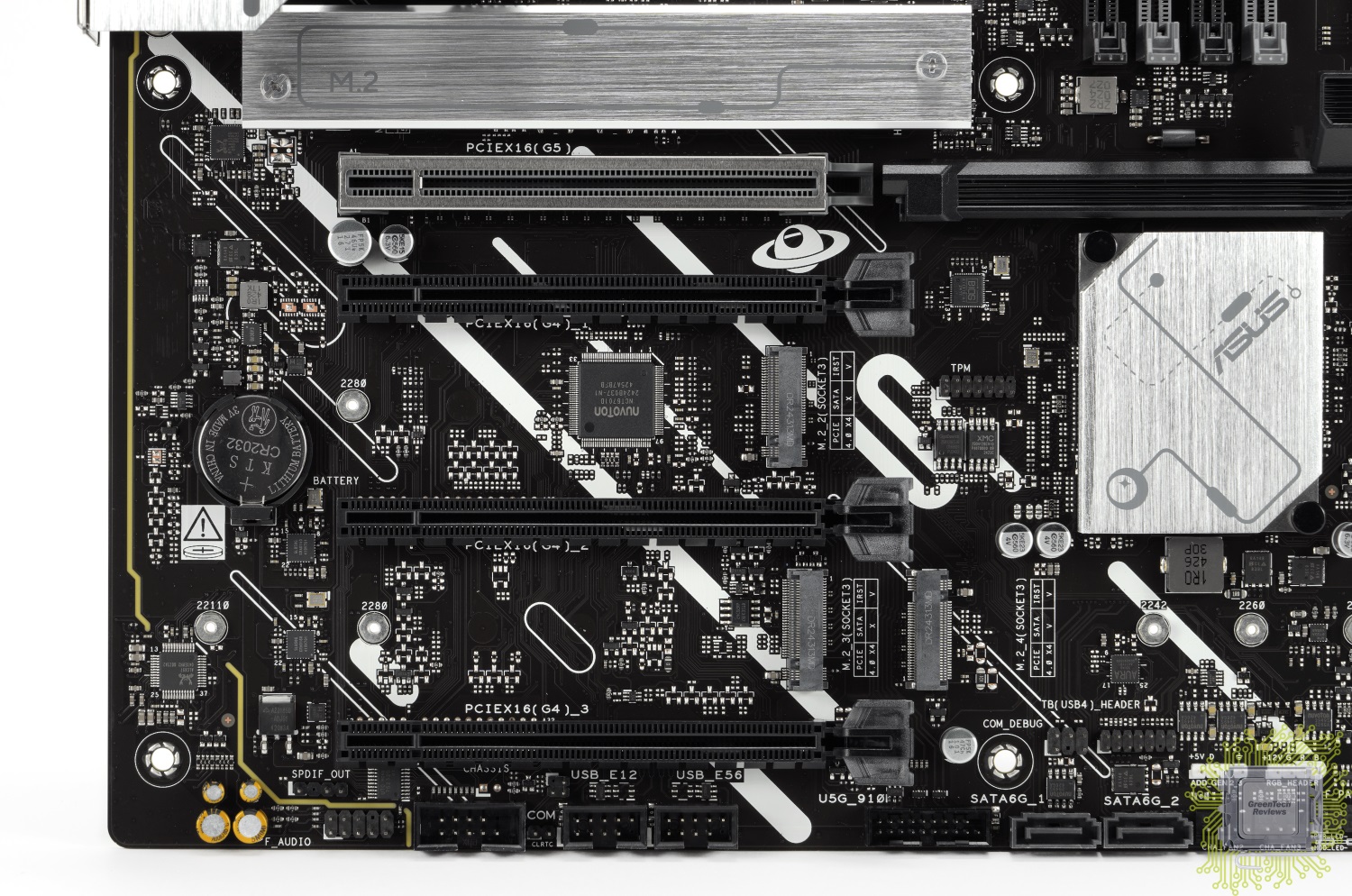

Для установки видеокарт и плат расширения нам доступны:
— один PCIe 5.0 x16 слот (от процессора);
— один PCIe 4.0 x16 (от чипсета, режим работы максимум х1);
— два PCIe 4.0 x16 (от чипсета, режим работы максимум х4);

Защёлка основного PCIe слота получила новый дизайн — теперь механических частей стало минимум, а использовать её стало ещё удобнее.

Звуковая подсистема построена на базе аудио кодека Realtek ALC897.

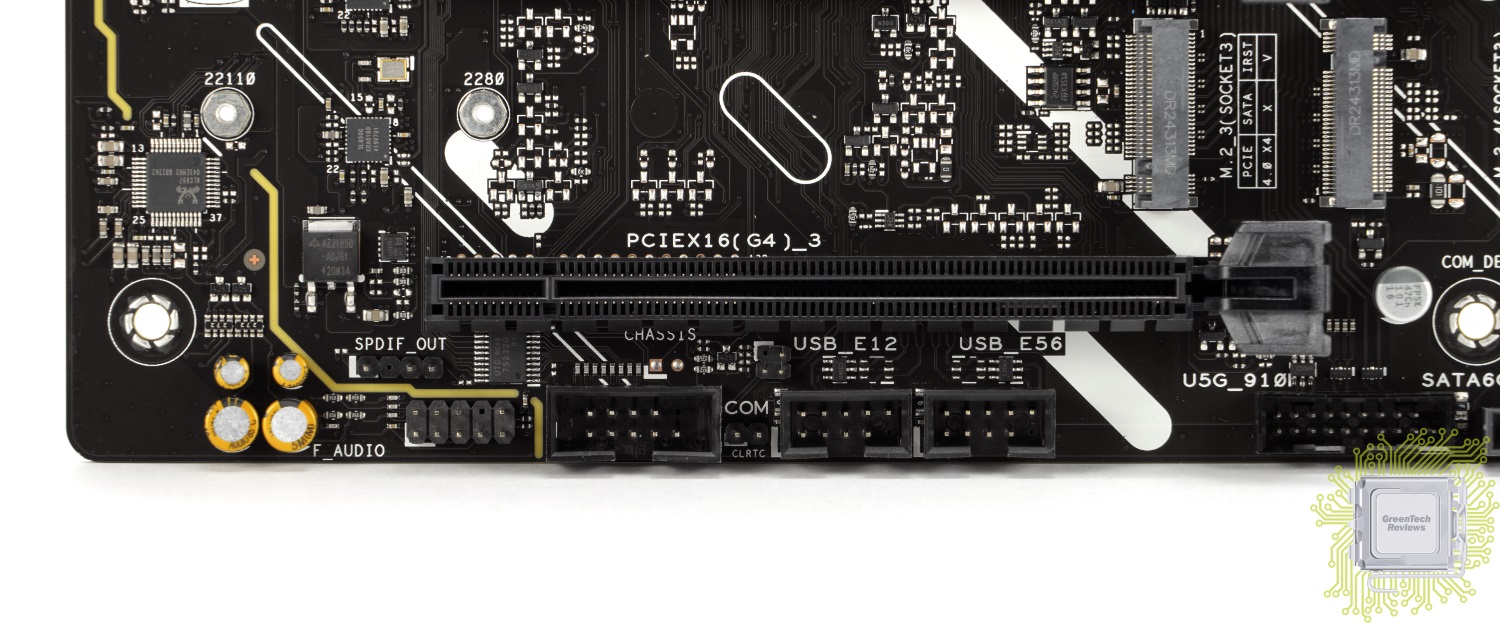

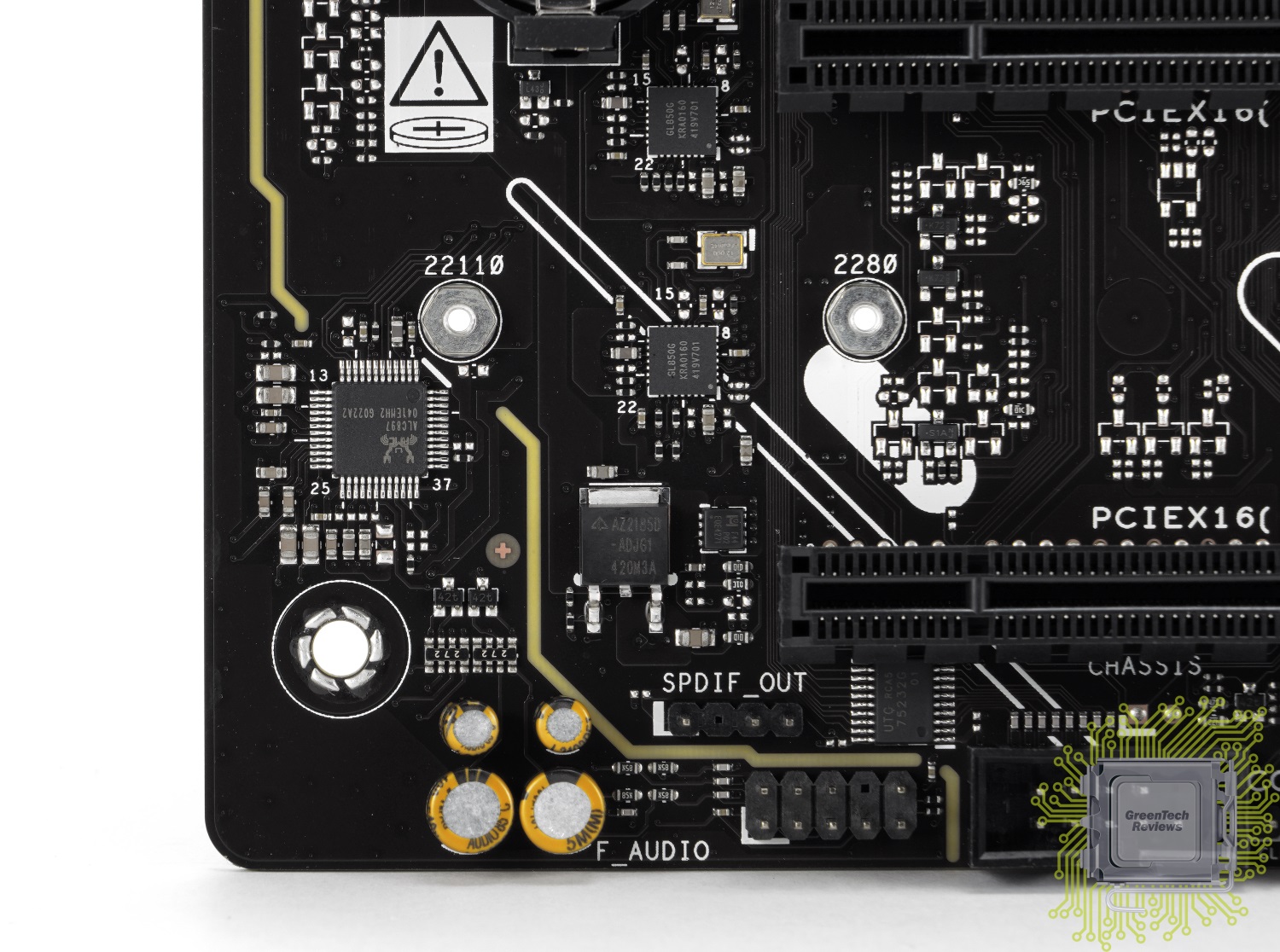

Снизу платы размещены колодки для подключения COM-порта, аудио панели корпуса, четырёх USB 2.0 портов и штыревой разъём для сброса настроек платы.

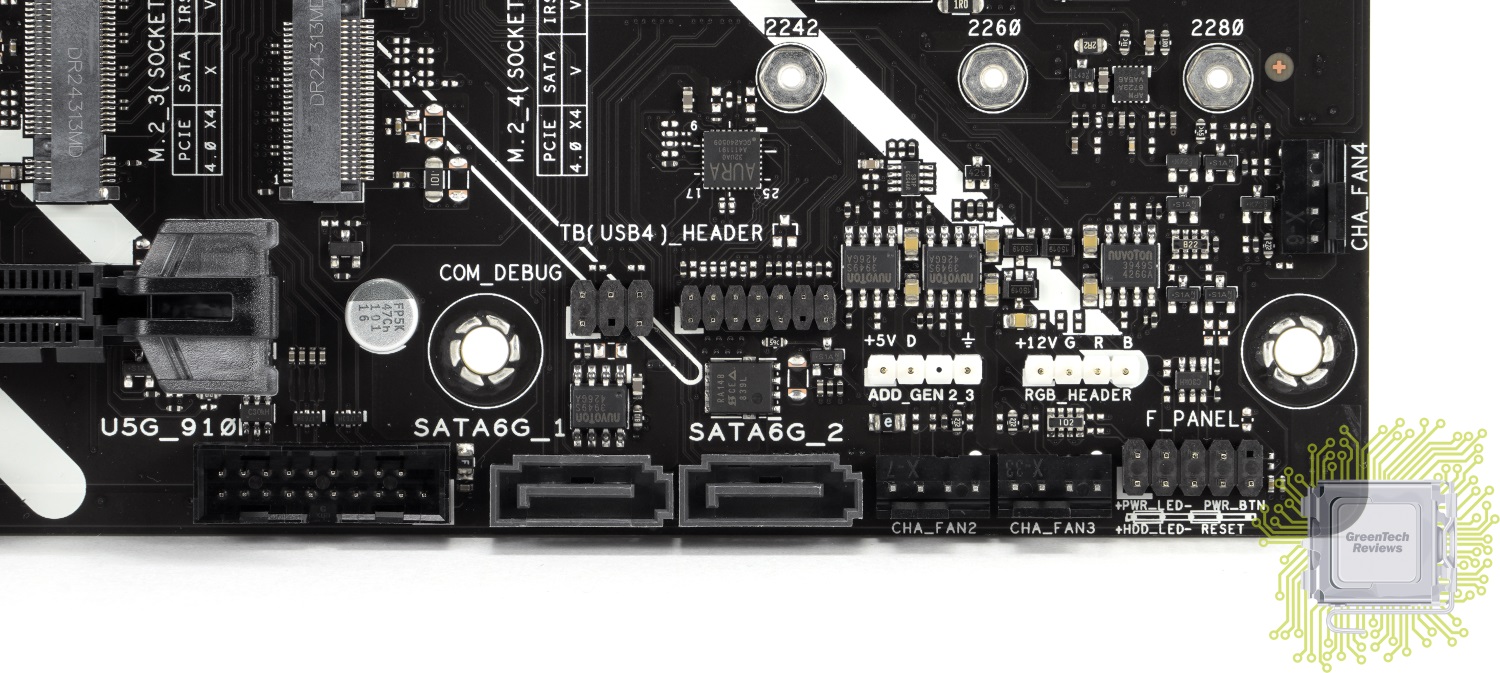

Правее находятся: 19-контактный разъём для подключения двух USB 3.2 Gen1 портов корпуса, два из двух доступных SATA портов, два 4-контактных штыревых разъёма для подключения вентиляторов и набор контактов для подключения передней панели корпуса. Здесь же размещены два штыревых разъёма для подключения ARGB ленты/устройства (питание 5 В) и RGB устройства (питание 12 В).

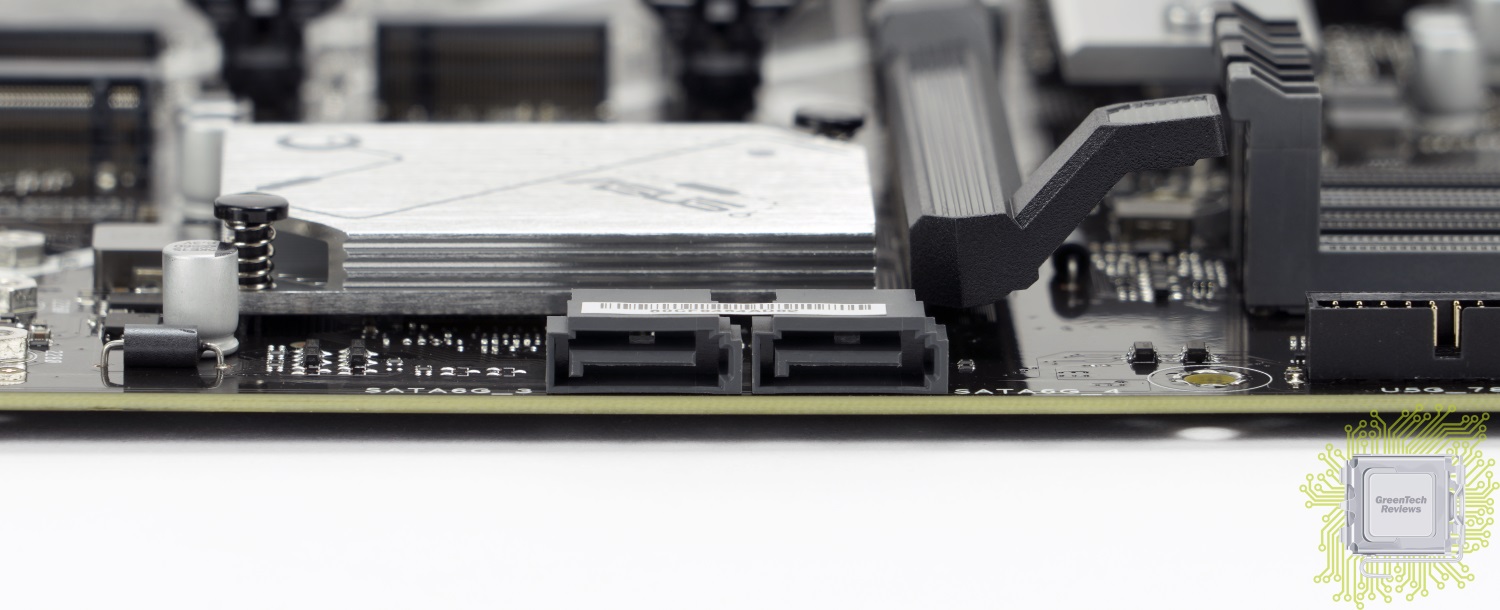

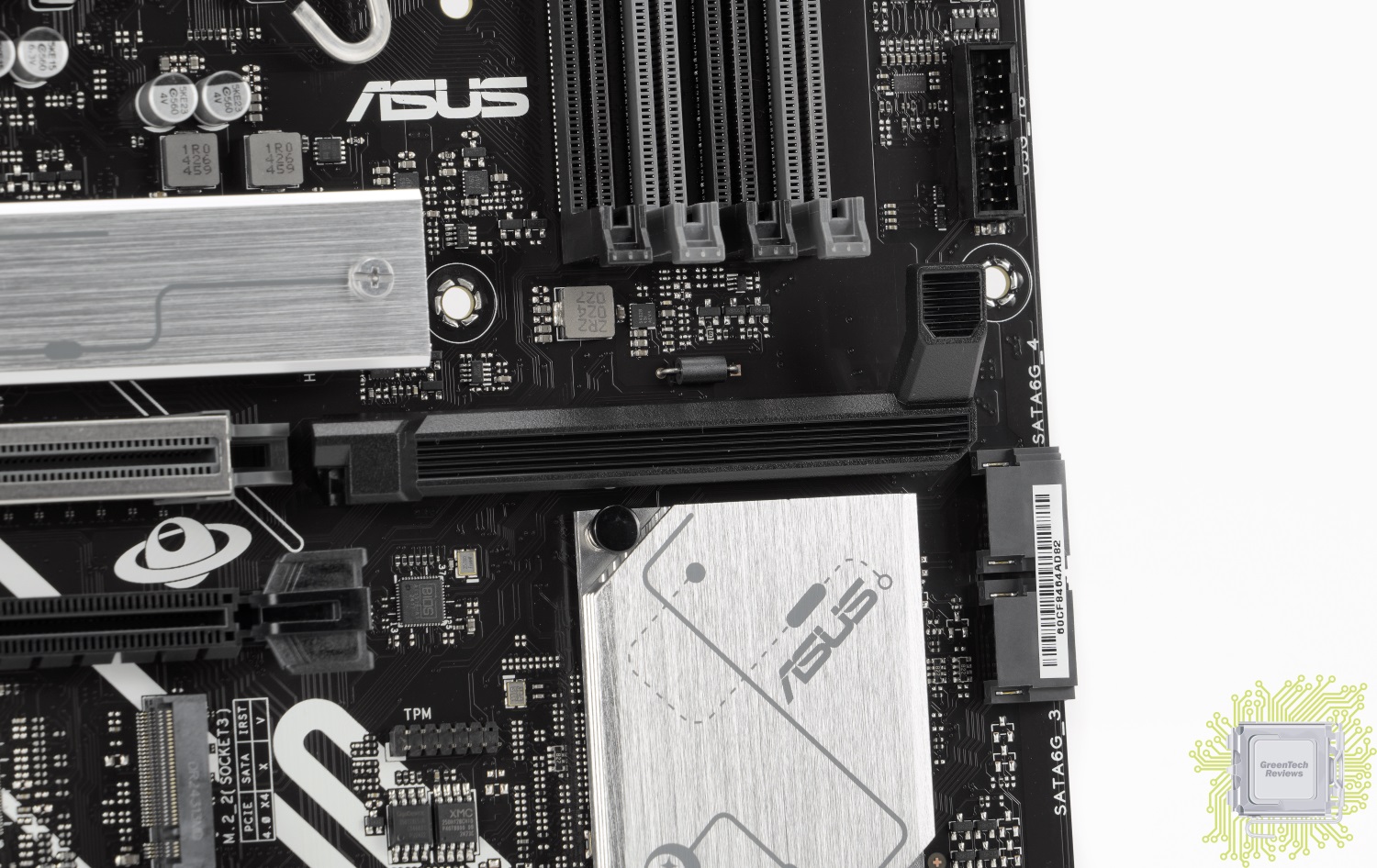

Ещё два SATA разъёма размещены в привычном для них месте — сбоку платы.

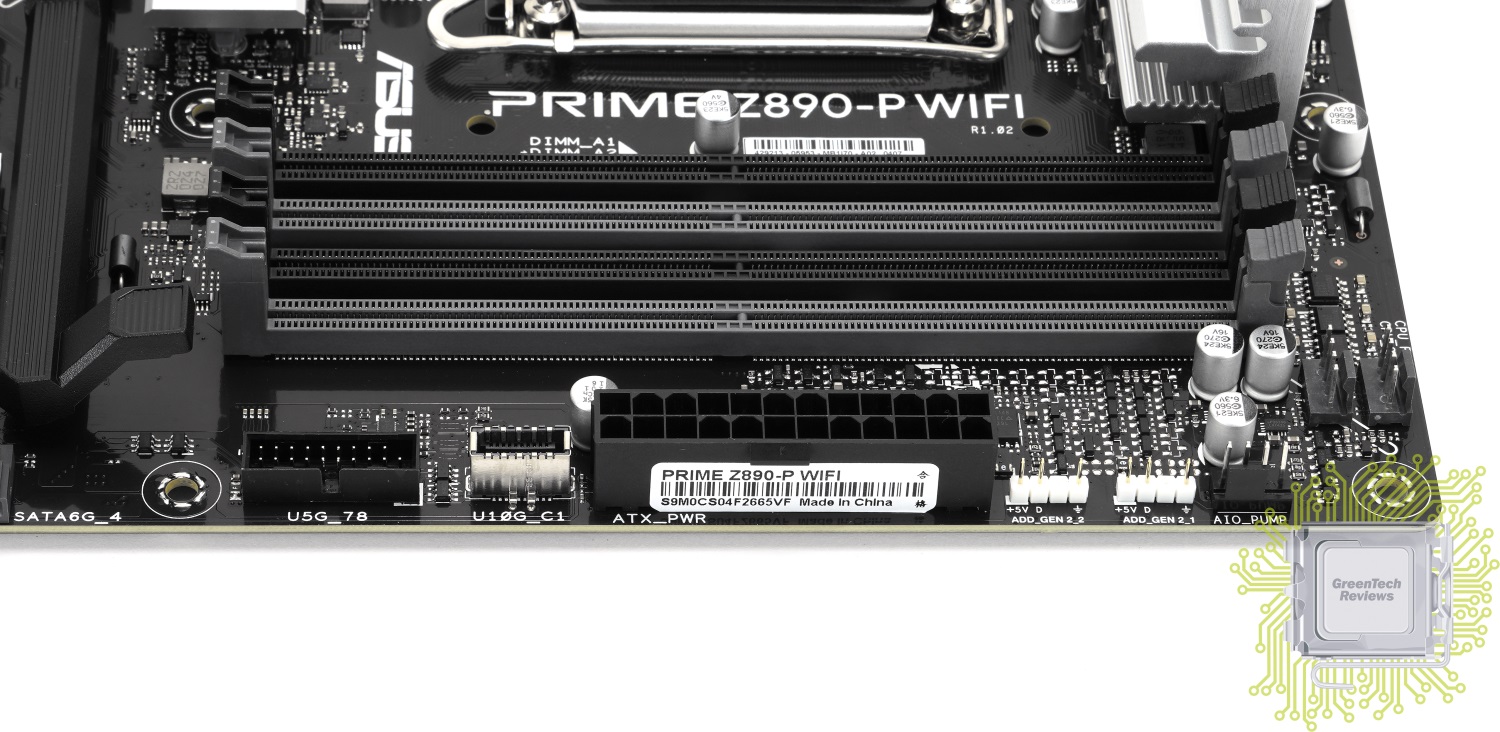

Рядом с разъёмом основного питания платы производитель разместил разъём для подключения высокоскоростного USB Type-C порта (10 Гбит/с) фронтальной панели корпуса и пары стандартных USB 3.0 портов. Правее нашлось место ещё для двух коннекторов для ARGB и RGB устройств и 4-контактного штыревого разъёма для подключения помпы СЖО.

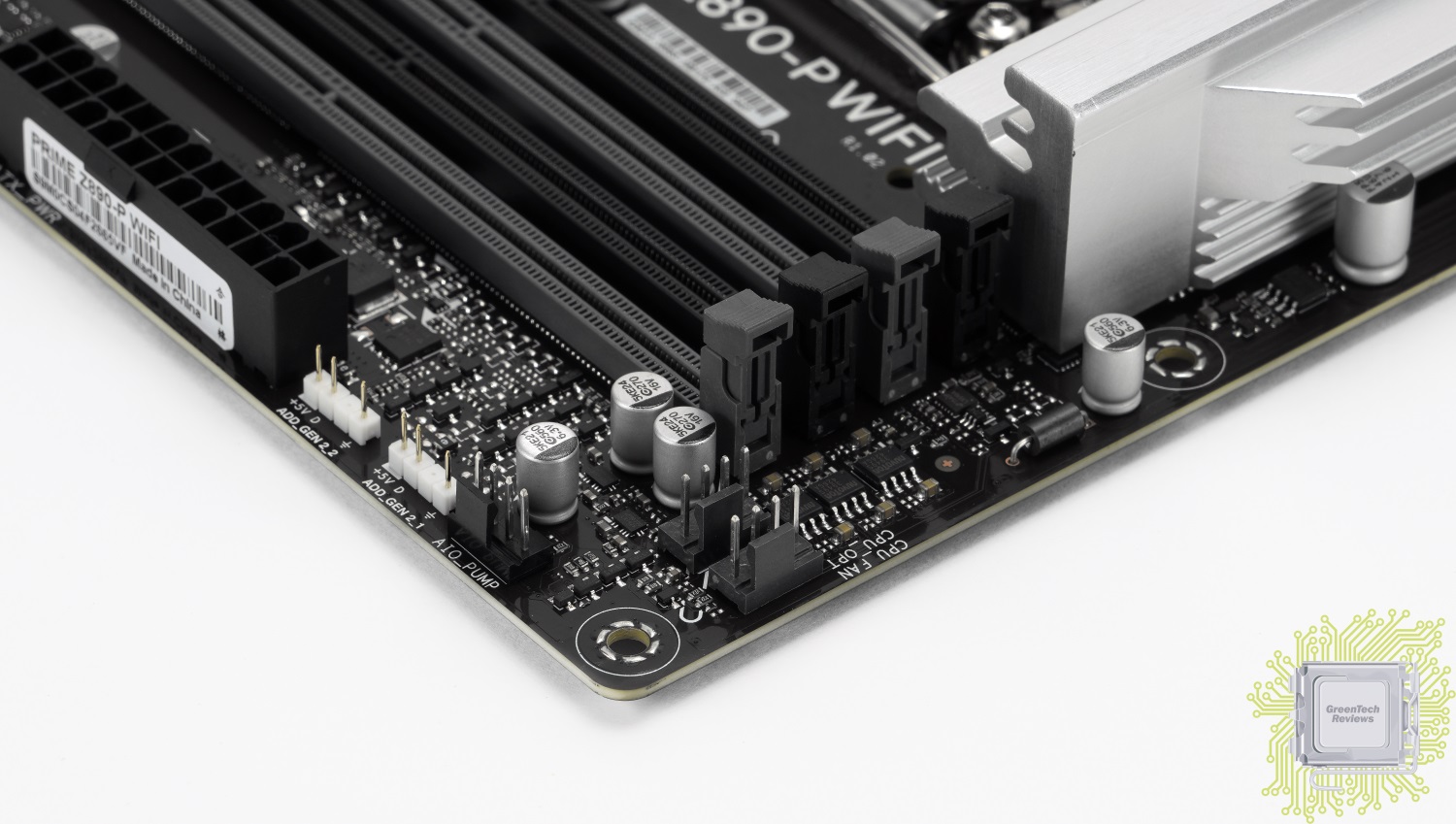

Верхний правый угол платы характерен наличием двух 4-контактных штыревых разъёмов для вентиляторов.

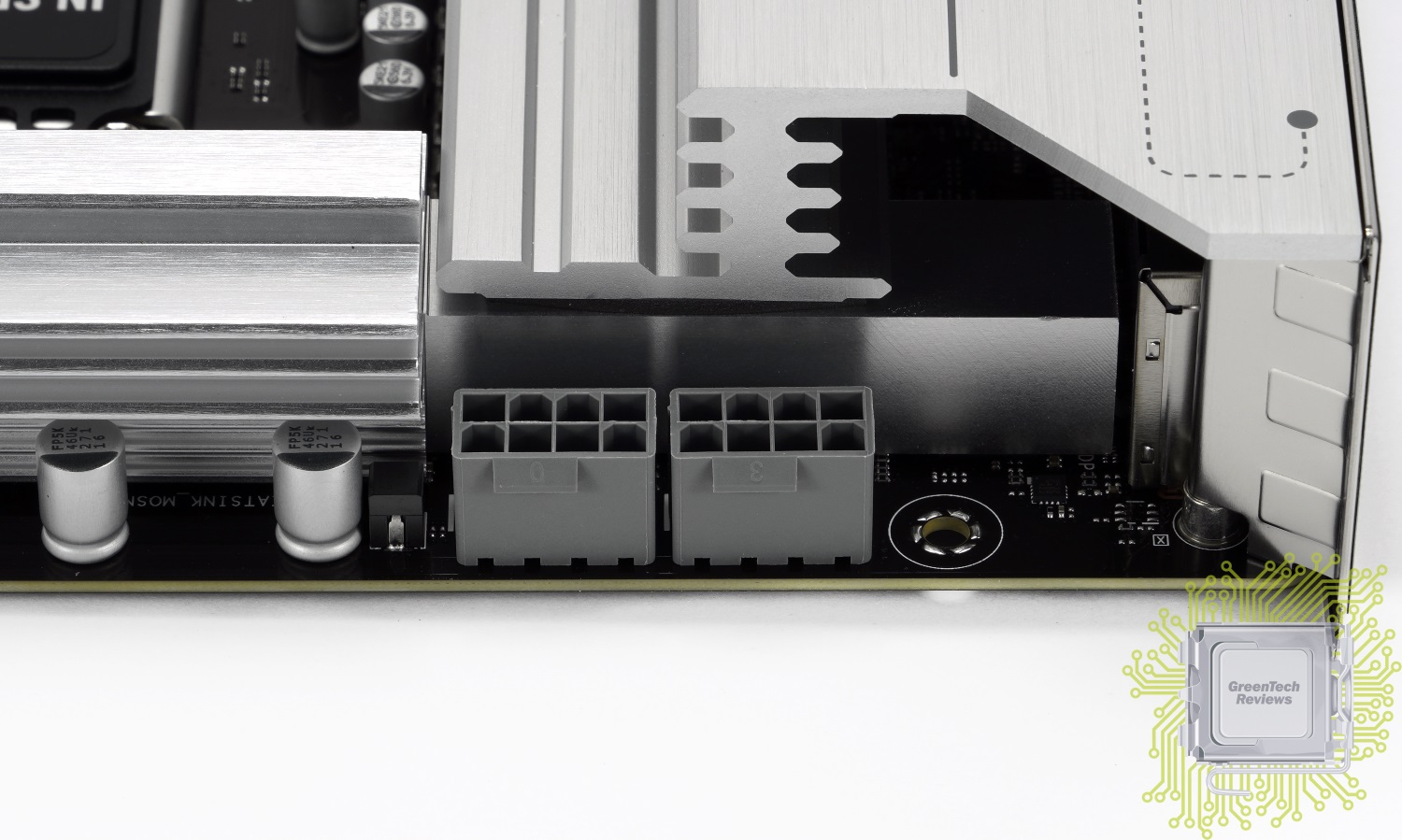

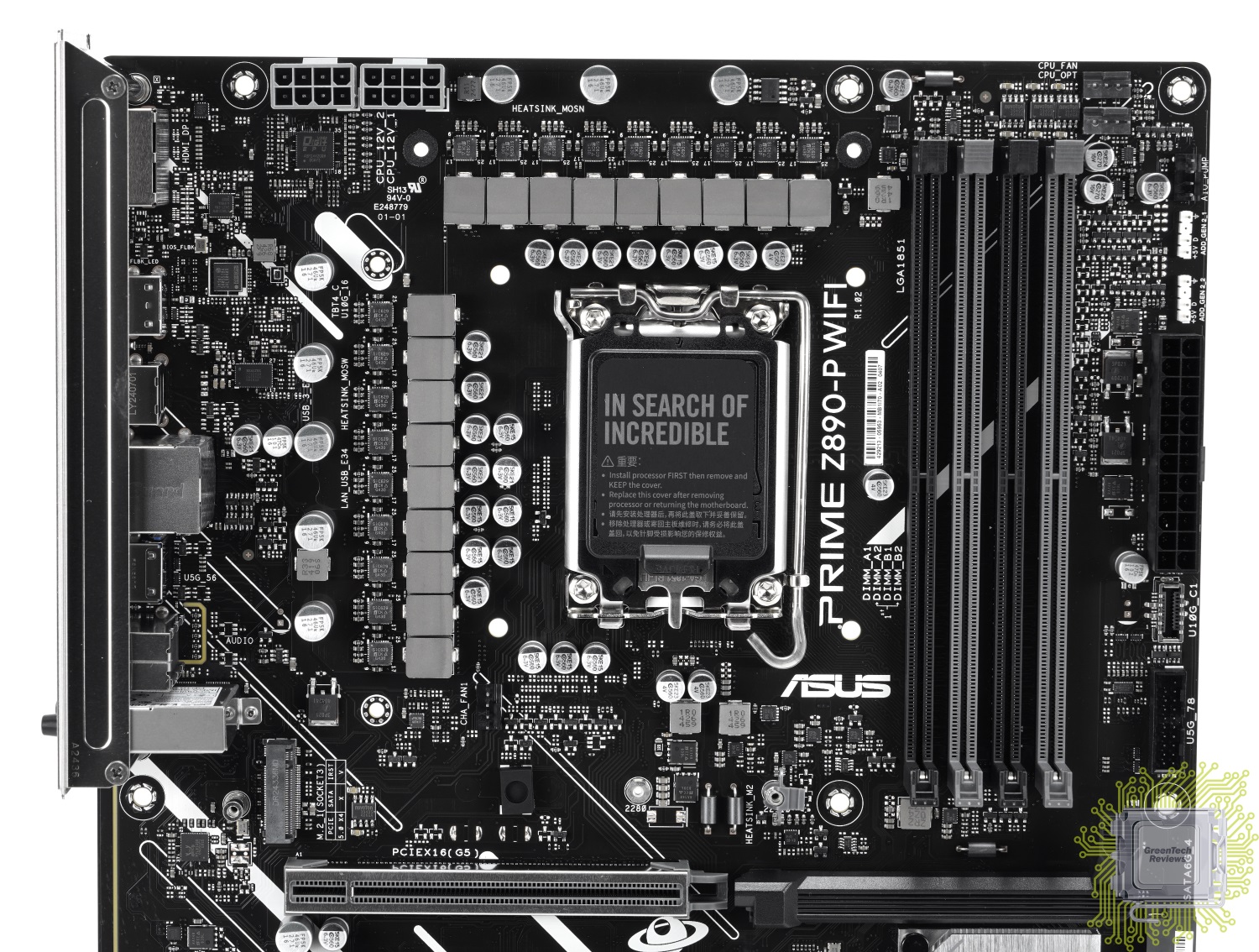

Для питания процессора реализовано два 8-контактных разъёма.

Один из устанавливаемых SSD-накопителей формата M.2 можно охлаждать предустановленным радиатором — это основной M2_1 разъём.

Разъём M.2_1 реализован силами процессора и поддерживает форматы 2280/110, режим работы PCIe 5.0 x4.

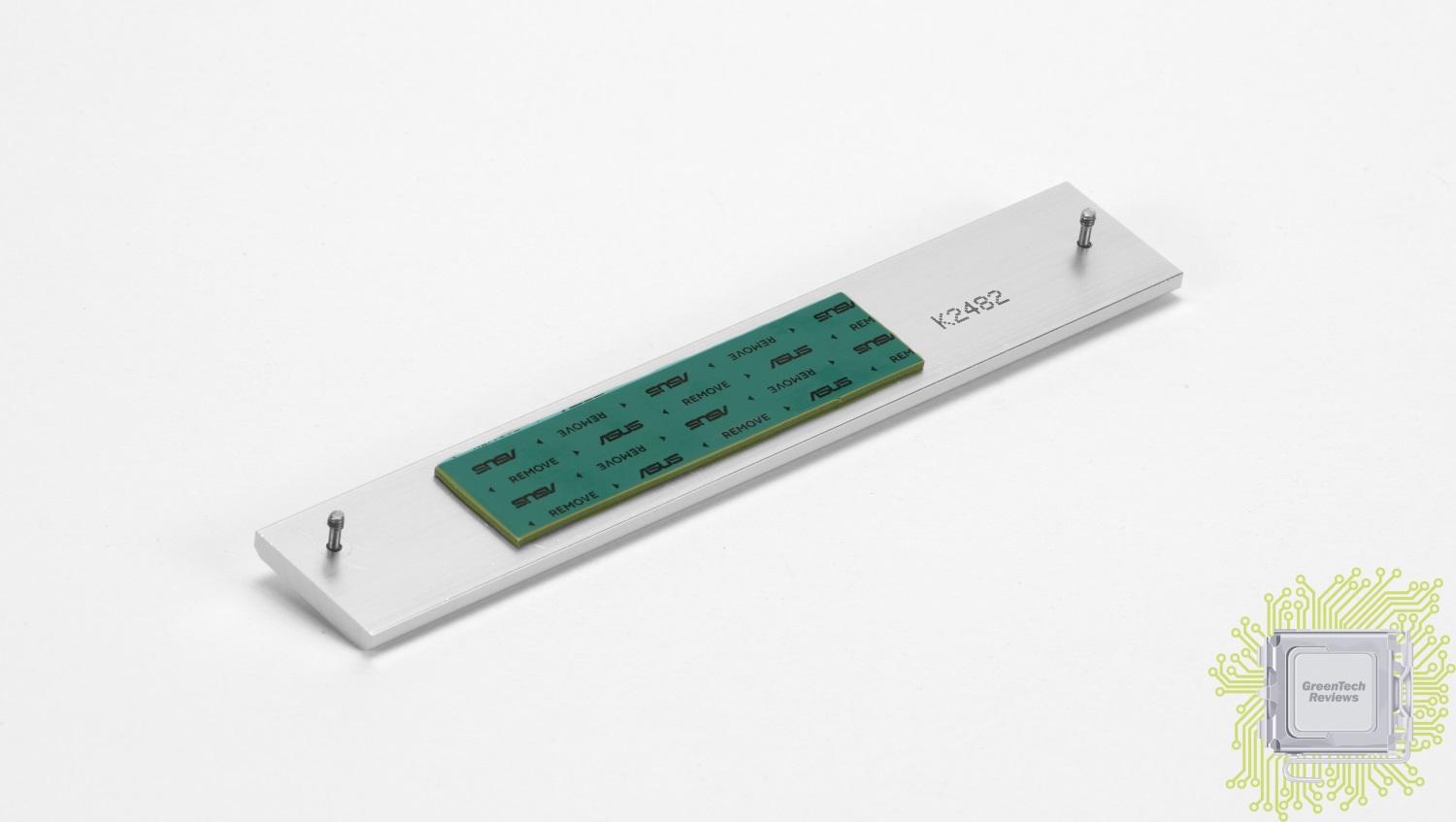

Тепло радиатор получает от этого SSD при помощи термопрокладки.

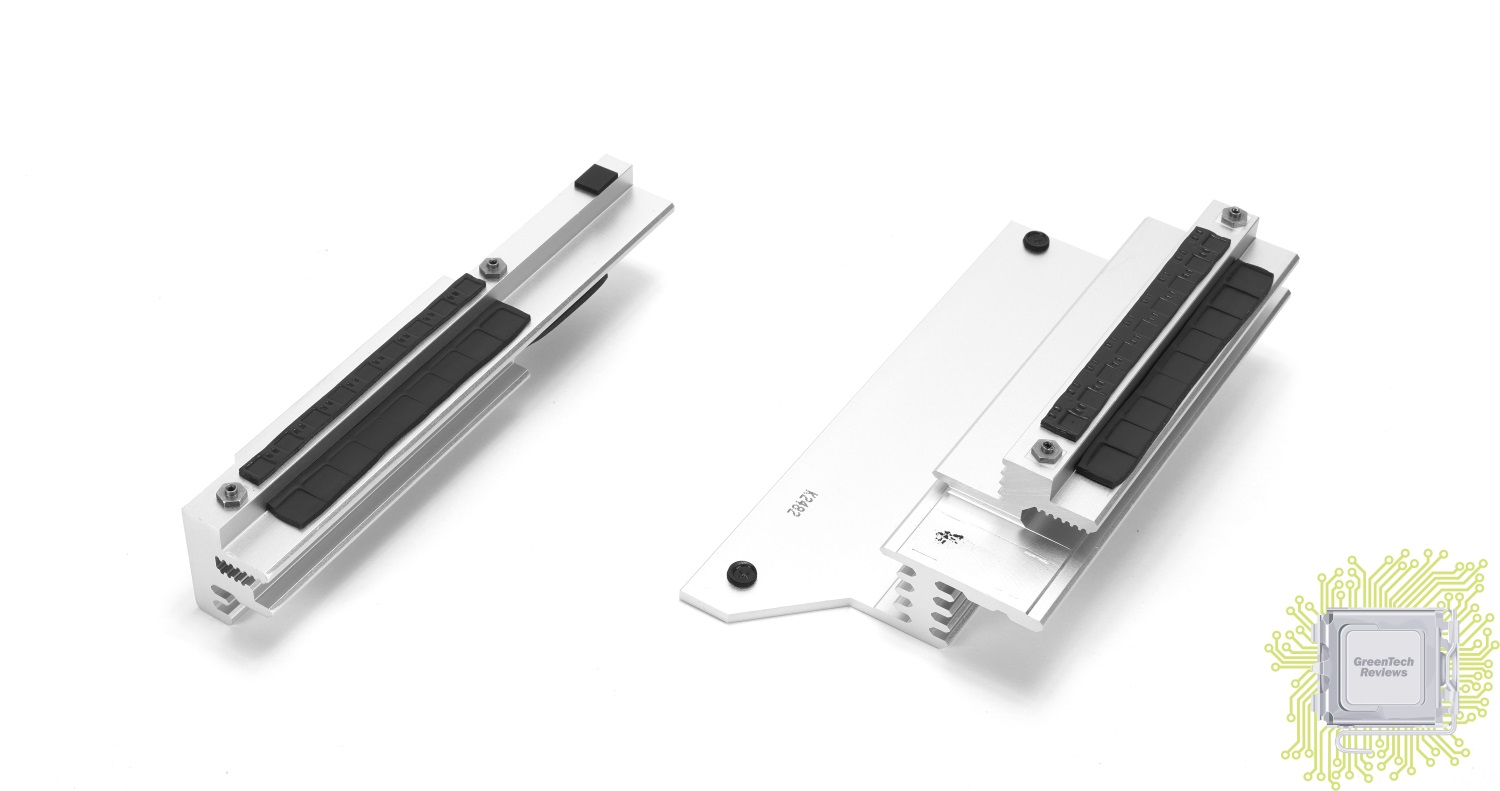

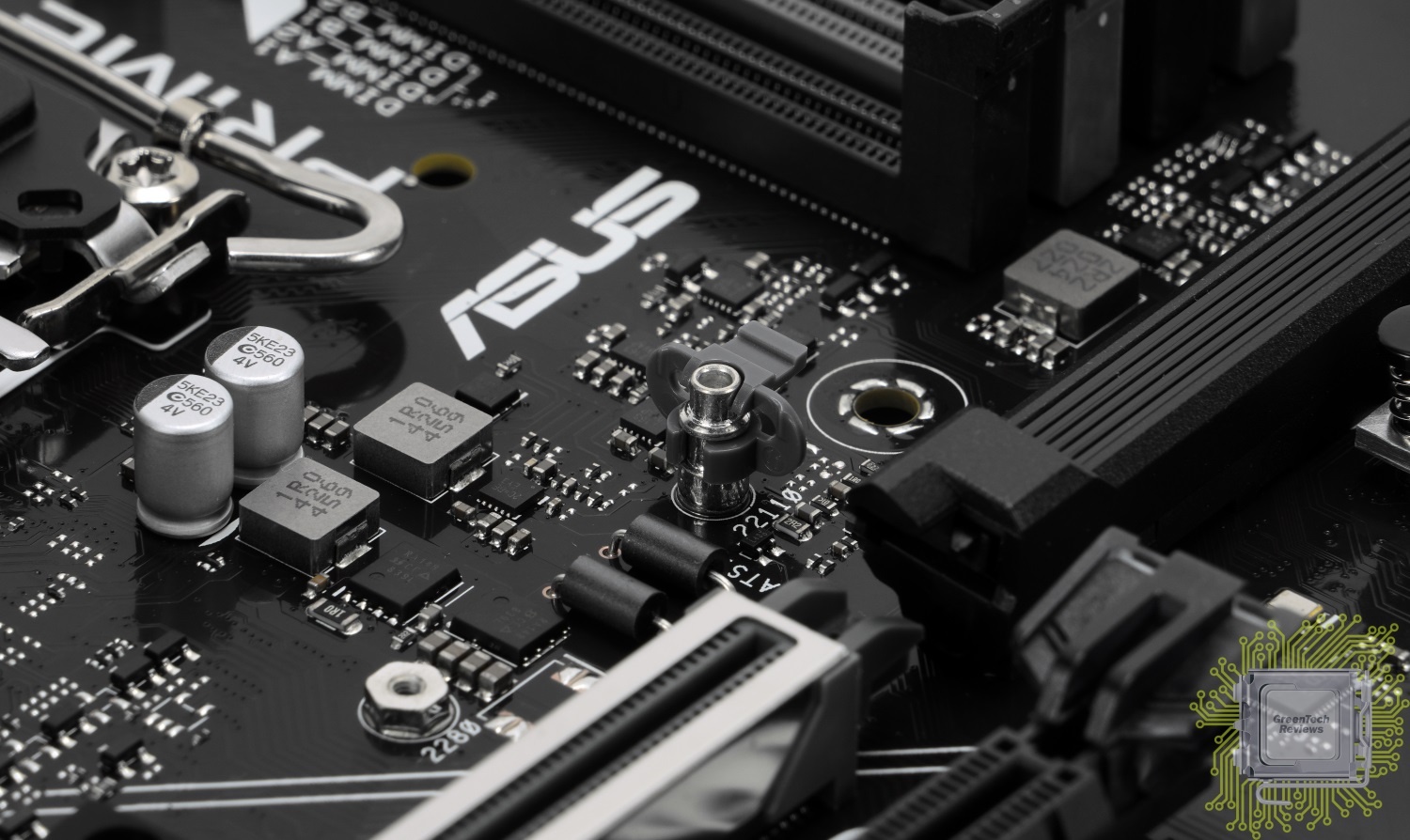

И именно в данном разъёме SSD фиксируется безвинтовым способом. В остальных — при помощи металлических стоек и винтов.

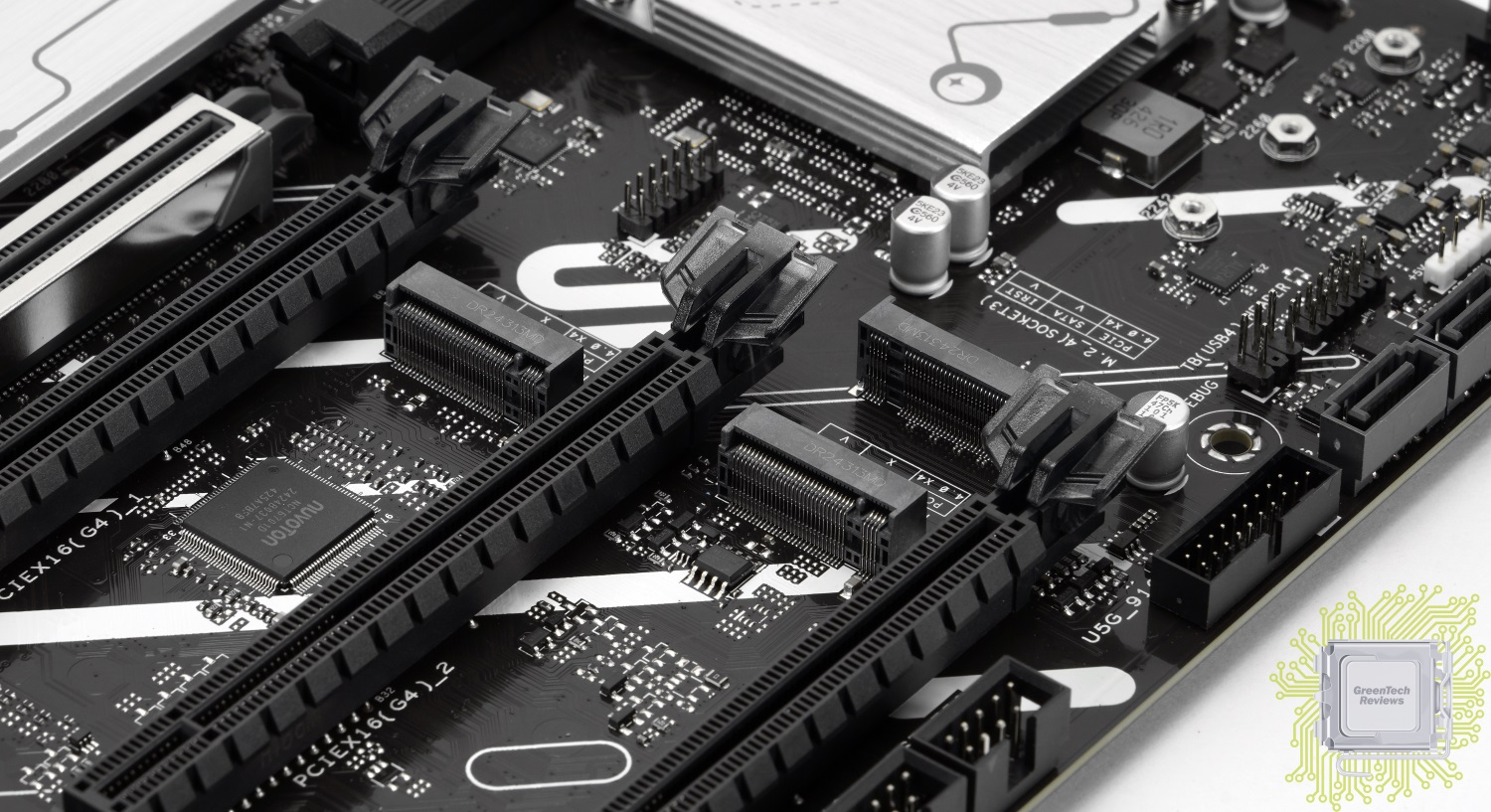

Далее список M.2 разъёмов таков:
— M.2_2: от процессора, поддерживает форматы 2280, режим работы PCIe 4.0 x4.

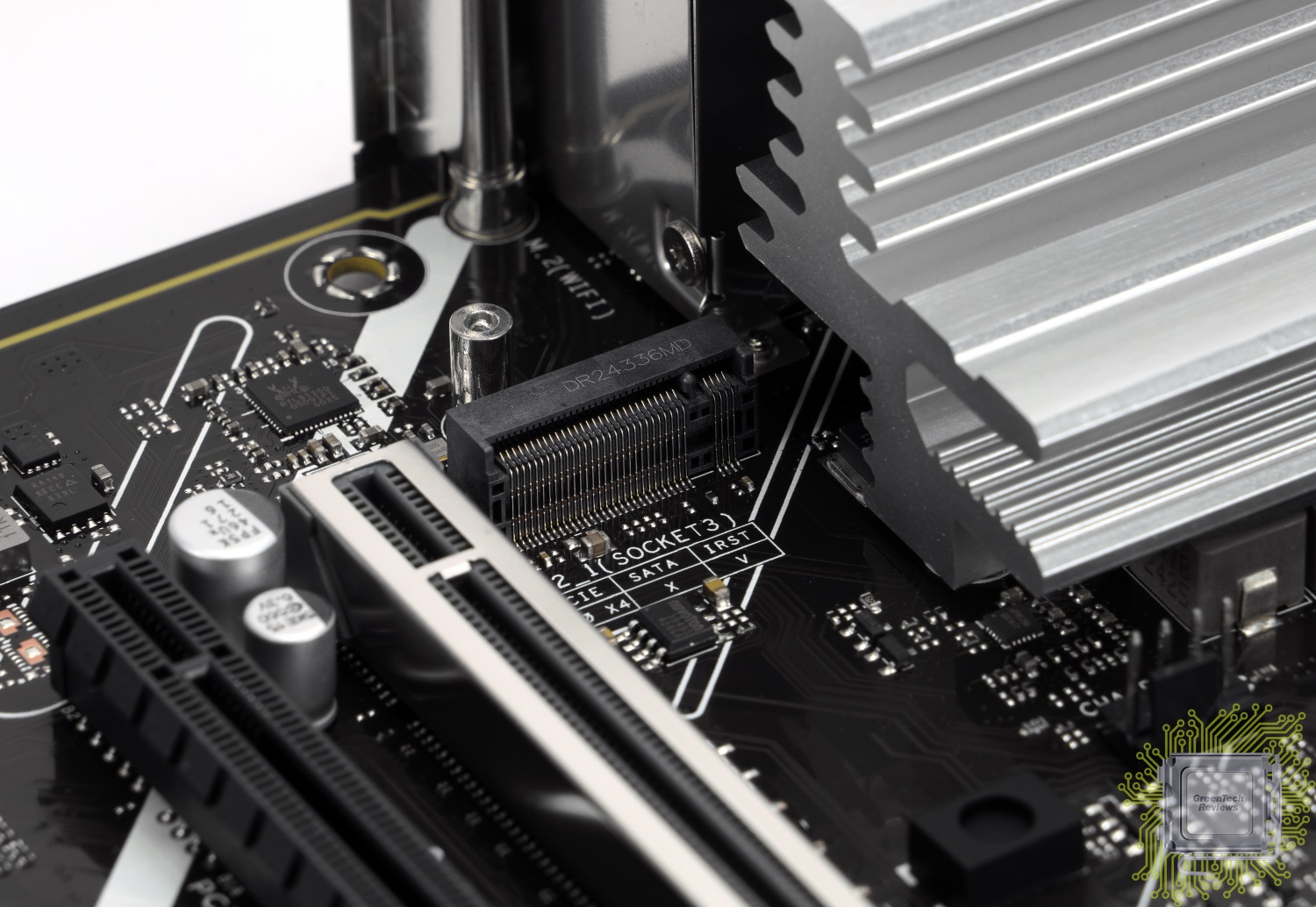

— M.2_3: от чипсета, поддерживает форматы 2280/22110, режим работы PCIe 4.0 x4.
— M.2_4: от чипсета, поддерживает форматы 2242/2260/2280, режим работы PCIe 4.0 x4 или SATA.

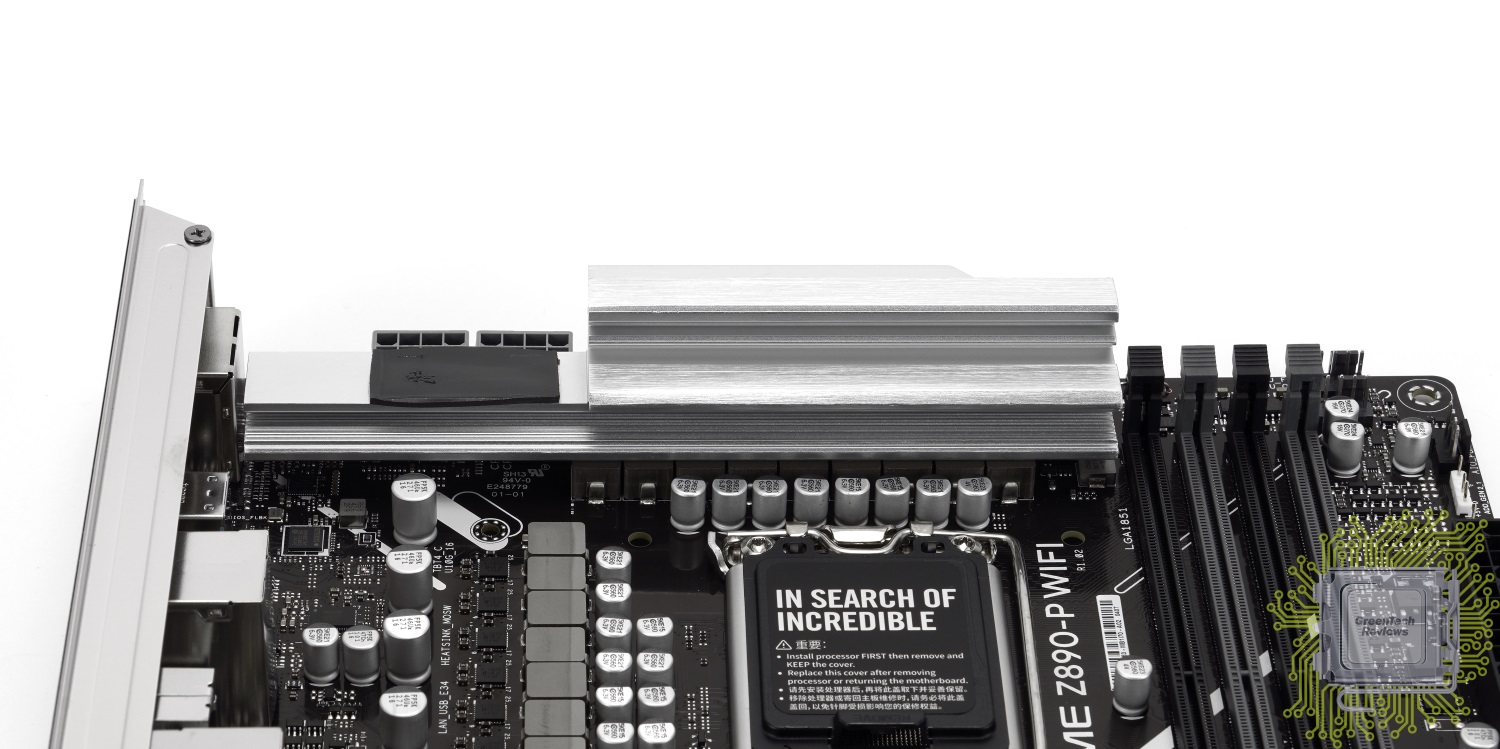

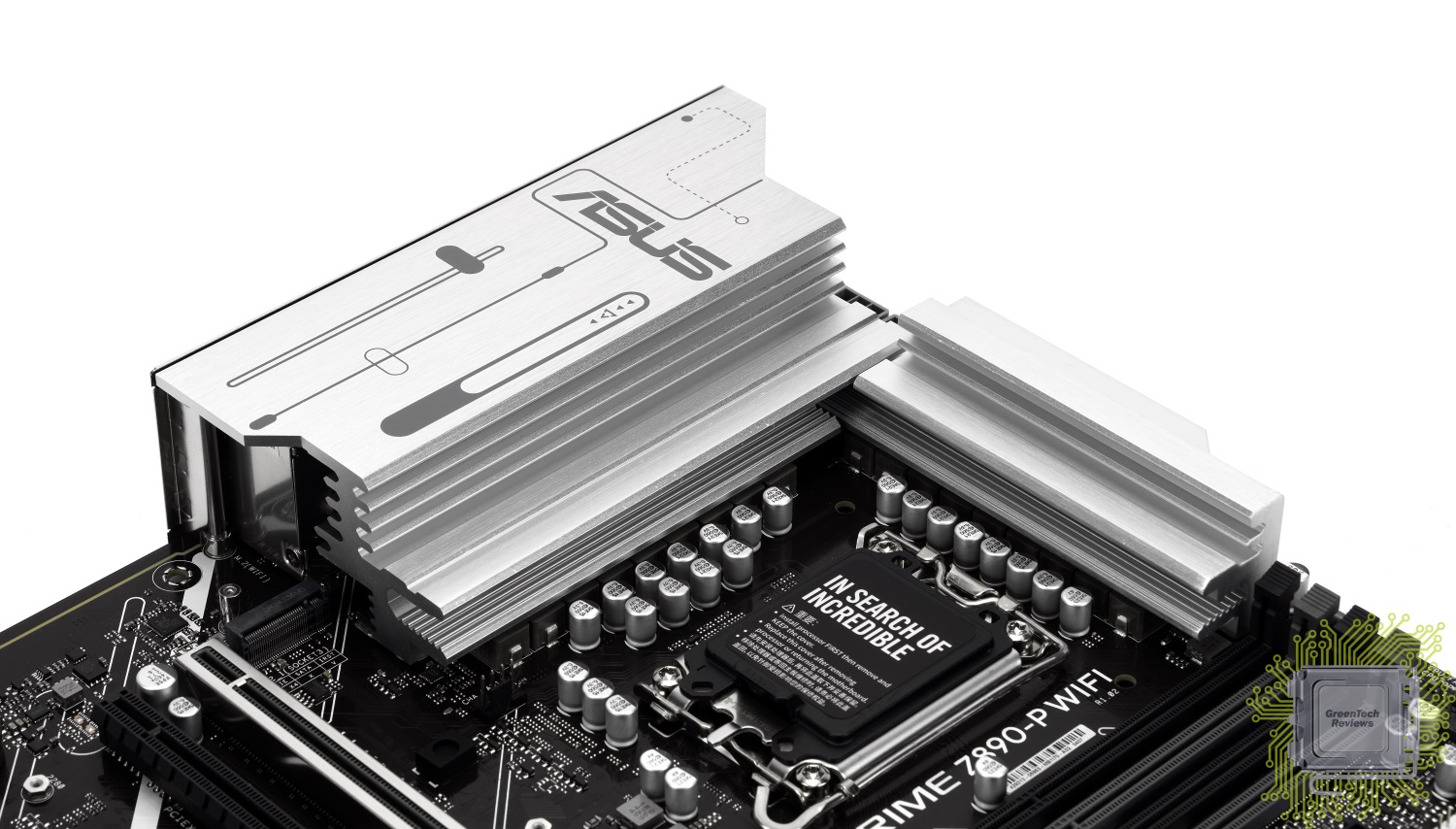

Система охлаждения подсистемы питания состоит из радиаторов в виде двух массивных блоков разной формы.

Верхняя секция радиатора занимает максимум свободного пространства.

Для отвода тепла используется пара термопрокладок для каждого радиатора.

В подсистеме питания реализовано 18 фаз. Все они набраны DrMOS сборками SiC629 (80 А).
14 фаз выделено для процессорных ядер, 1 фаза для встроенного графического ядра, 2 фазы для VCCSA и 1 фаза для VNNAON.
Работает всё это добро под управлением контроллеров Digi+ ASP2442 и uP9529Q.
